Фильтры нижних частот ФНЧ-2 v3.0

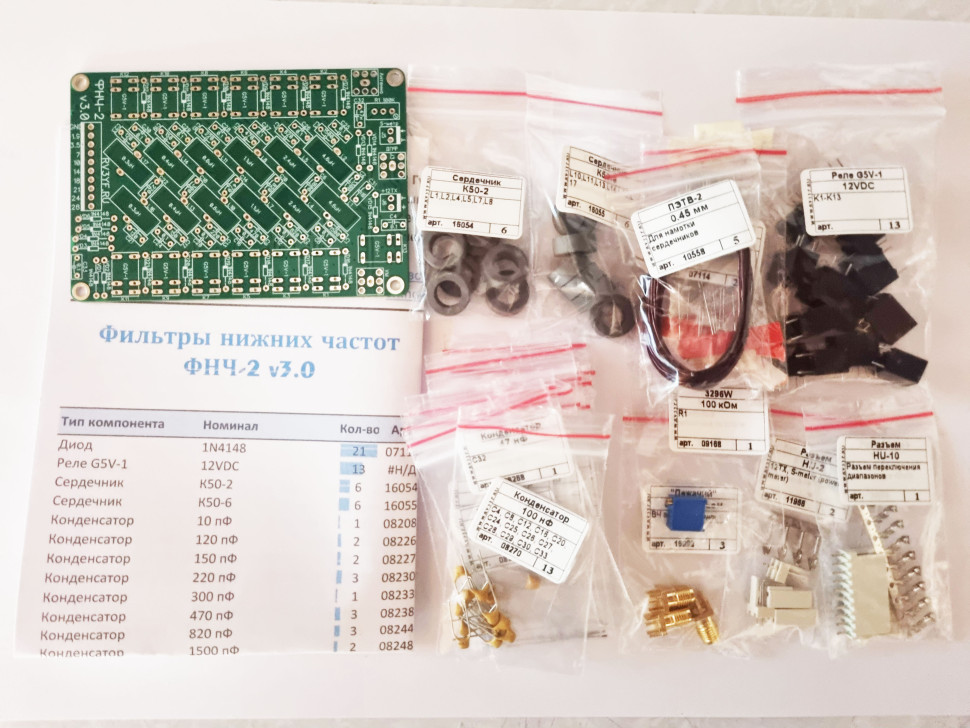

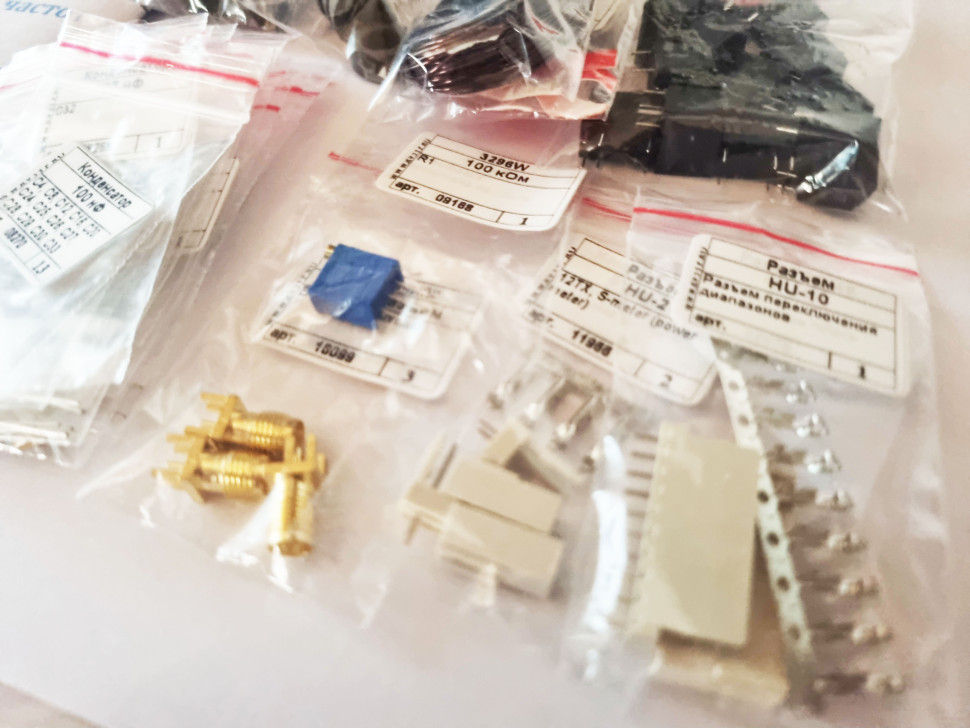

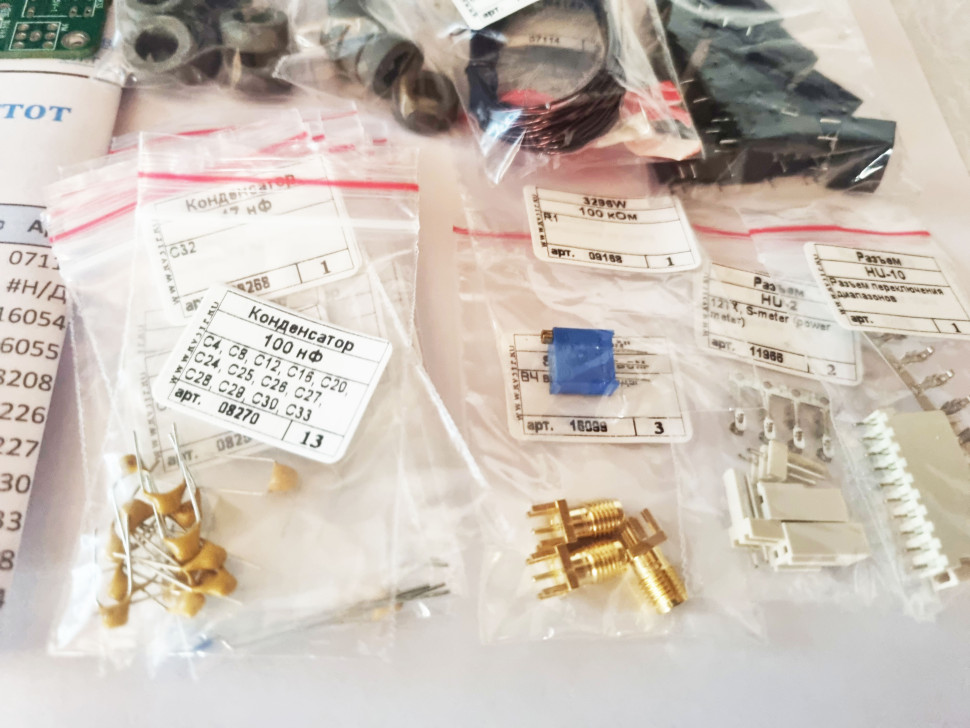

Набор для самостоятельной сборки фильтров нижних частот Фильтры нижних частот ФНЧ-2 используются для фильтрации гармоник на выходе усилителя мощности. Данные фильтры хорошо зарекомендовали себя в трансиверах «Дружба», «Десна», «Дружба-М», «Роса», «Клопик», «Слобода», но за счет своей универсальности могут использоваться в любой конструкции с усилителями мощности до 50 Вт. В новом корпусе "Дружба-3М" отверстия выполнены под эту плату. Принцип работы На плате применяются шесть двухзвенных фильтров нижних частот, коммутация звеньев фильтра при переходе с одного диапазона на другой производится импортными реле Omron G5V-1 с рабочим напряжением 12В. Реле K13 с рабочим напряжением 12В служит для подключения выхода ФНЧ к усилителю мощности (УМ) и диапазонным полосовым фильтрам (ДПФ). Диапазоны 10 и 14 МГц, 18 и 21 МГц, 24 и 28 МГц объединены, и имеют общие фильтры нижних частот; коммутация реле этих диапазонов производится через диодный дешифратор VD1-VD6. Особенности монтажа и настройка Монтаж фильтров нижних частот выполняется на печатной плате 96х66 мм. Для изготовления звеньев ФНЧ применяются тороидаильные сердечники производства ООО «Синтез ПЖК»: К50-2 и К55-6, которые являются полными аналогами импортных сердечников фирмы Amidon T50-2/T50-6. Для расчета индуктивности можно использовать стандартные калькуляторы от Amidon. В отличие от чашек СБ12А (которые применялись в конструкции ранее), сердечники серии К50 достаточно крепкие, поэтому проблема разлома колец при намотке ушла в прошлое. В наборе используются диоды 1N4148, которые имеют цоколевку для монтажа. Шелкография правильной установки диодов нанесена на печатной плате, и трудностей с монтажом не вызывает. Намоточные данные катушек индуктивности приводятся в таблице. При правильном монтаже и соблюдении номиналов индуктивностей сердечников плата в отдельной настройке не нуждается, но тем не менее рекомендуется проверить АЧХ прибором. В случае незначительной корректировки на сердечниках сжимают или раздвигают витки, а при необходимости сделать настройку с большим шагом – добавляют или убавляют витки. Проверка работоспособности платы осуществляется методом подачи управляющего напряжения на соответствующие входы для переключения диапазонов и реле RX/TX. При необходимости точной настройки фильтров также применяются методика подбора центрального конденсатора (если смотреть по схеме) добавлением или уменьшением номинала в пределах 1-3%. Состав набора: печатная плата, сердечники, конденсаторы, резисторы, диоды, реле omron G5V-1-12VDC Размер платы: 96х66мм
