Набор самостоятельного изготовления «Простого приемника на одной микросхеме К174ХА2». (Радио 12/1997г. 5/2001г).
Обновленный набор с 29.01.2025
Приемник при правильном монтаже запускается на прием при первом включении.
Критерии сложности сборки:
- Пайка и монтаж компонентов: несложно! Есть два каркаса для намотки и простейший трансформатор.
- Настройка после монтажа: легко!
Для монтажа набора необходим паяльник, мультитестер, отвертка.
Начать наблюдение за работой любительских радиостанций можно на простейшем приемнике. Как полагает автор, самыми легко повторяемыми приемниками для коротковолновиков долго еще будут приемники прямого преобразования, или, как правильно их назвать, гетеродинные приемники.
Принцип их действия чрезвычайно прост и очевиден: принимаемый сигнал преобразуется по частоте с помощью смесителя и гетеродина непосредственно в низкую, звуковую частоту. При приеме телеграфных (CW) сигналов гетеродин приемника настраивают на 600 – 1000 Гц выше или ниже частоты принимаемого сигнала и на выходе смесителя появляются биения именно с этой звуковой частотой. При приеме однополосных сигналов (SSB) гетеродин настраивают возможно точнее на частоту подавленной несущей. Основное усиление в данном приемнике происходит на низкой частоте.
Версия платы 3.0
В связи с тем, что «высокоомные» наушники – вещь дефицитная в современном мире, было принято решение доработать авторскую схему добавлением современного усилителя низкой частоты, а также следующих узлов приемника:
Добавлен стабилизатор по питанию с защитным диодом от полярности.
Доработан фильтр ФНЧ L3, который ранее представлял собой обыкновенный дроссель на 100-200мГн. В новой схеме ФНЧ позаимствован из популярной схемы простого трехдиапазонного приемника С.Беленецкого.
На неиспользуемый ранее выход микросхемы К174ХА2 добавлена возможность подключить прибор контроля уровня сигнала, т.е. S-метр. В качестве S-метра можно подключить любой амперметр от 0 до100мкА.
Добавлен буфер-усилитель на транзисторе VT1 КП303А для развязки и последующего подключения частотомера-цифровой шкалы.
Переработан узел УНЧ: транзисторы заменены на простую и современную микросхему LM386.
Приемник неплохо работает с комнатной антенной – отрезком провода длинной несколько метров, но для приема дальних станций все же лучше использовать наружную антенну.

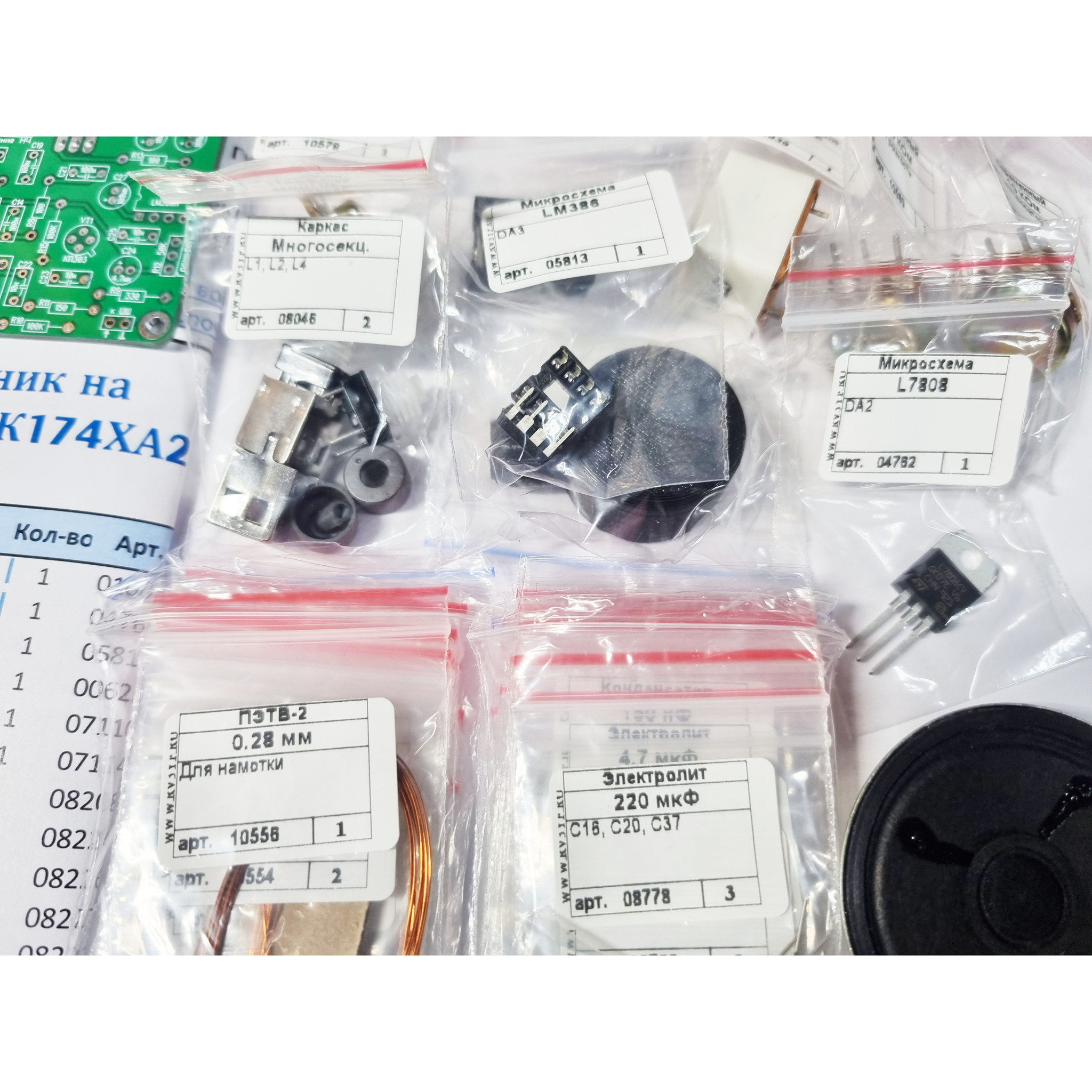

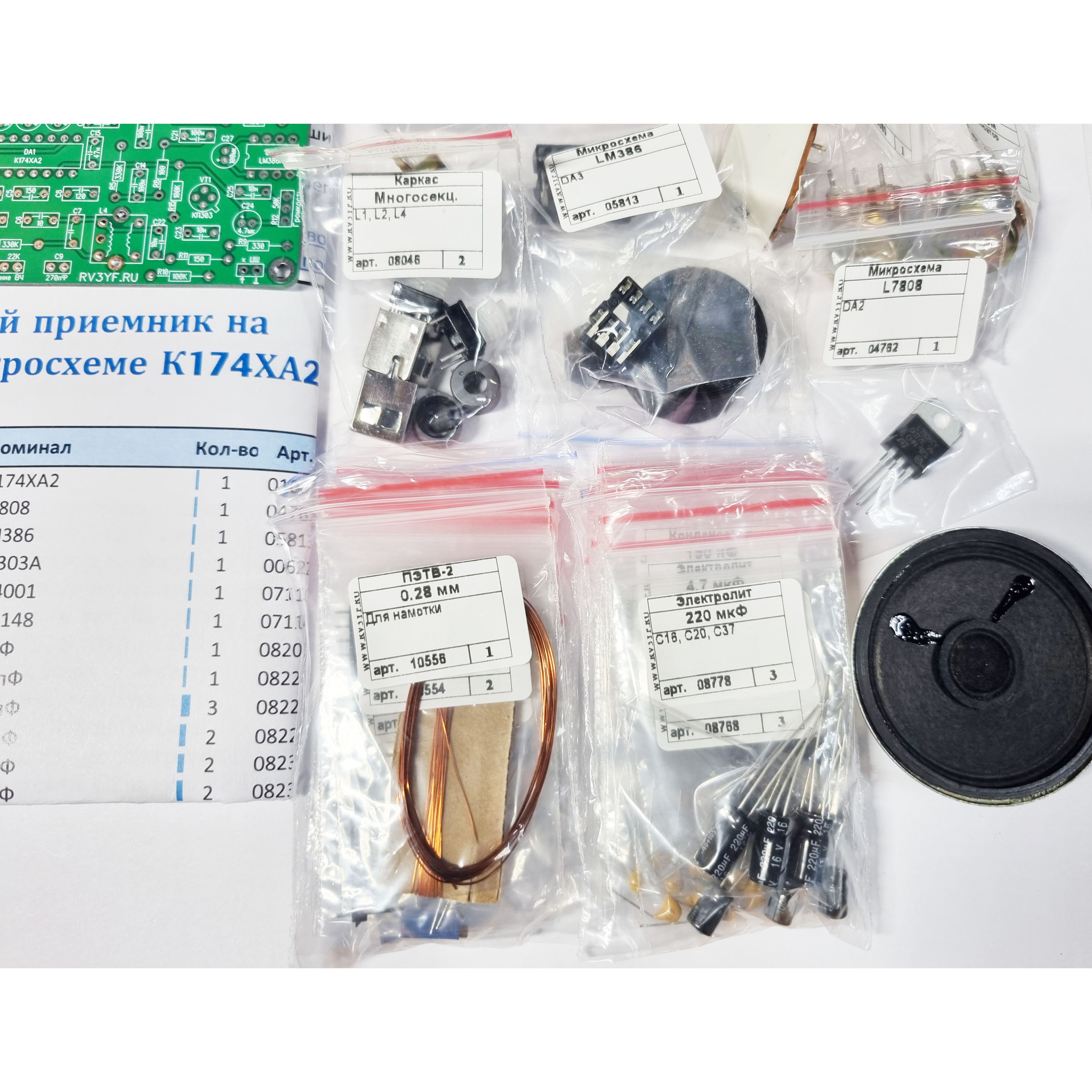

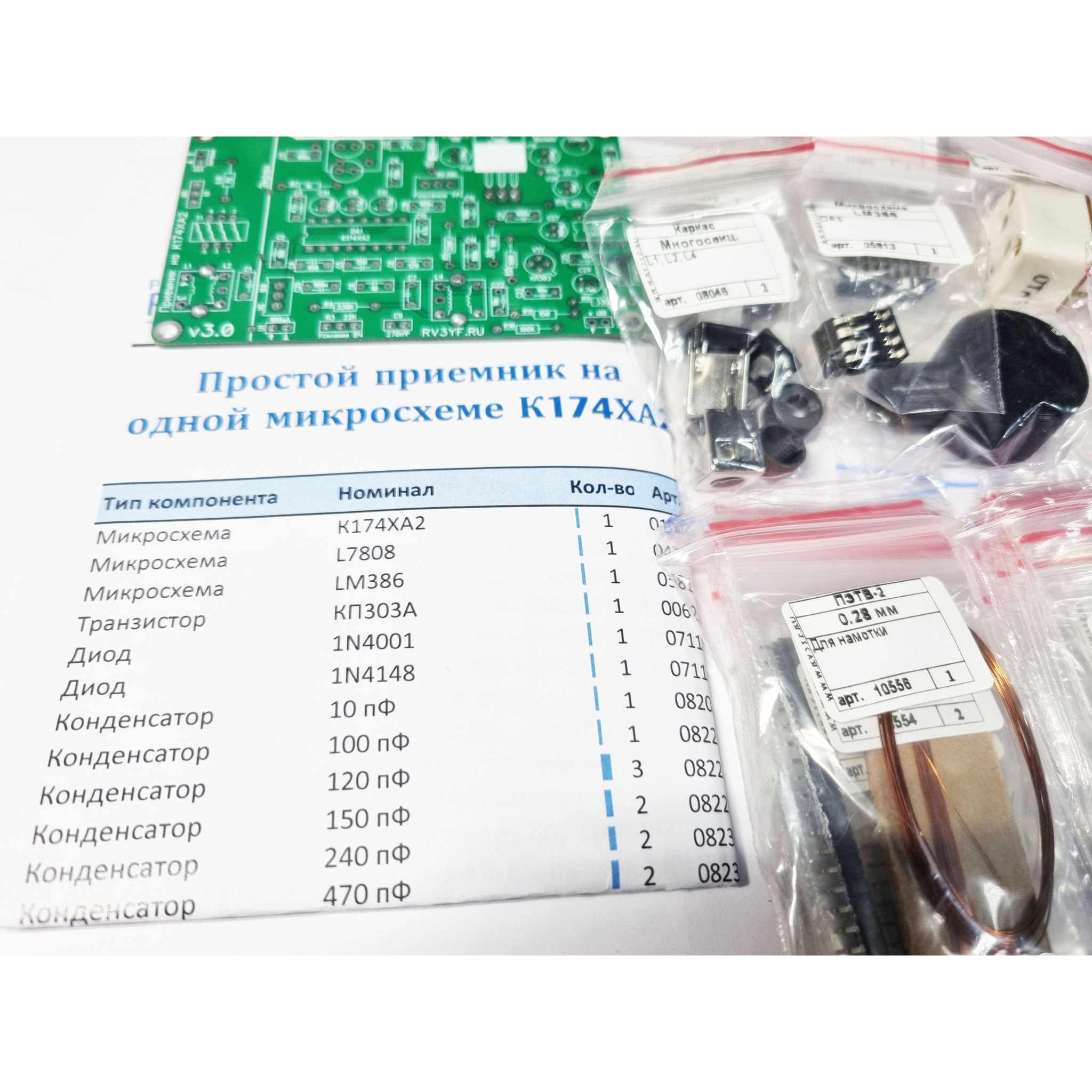

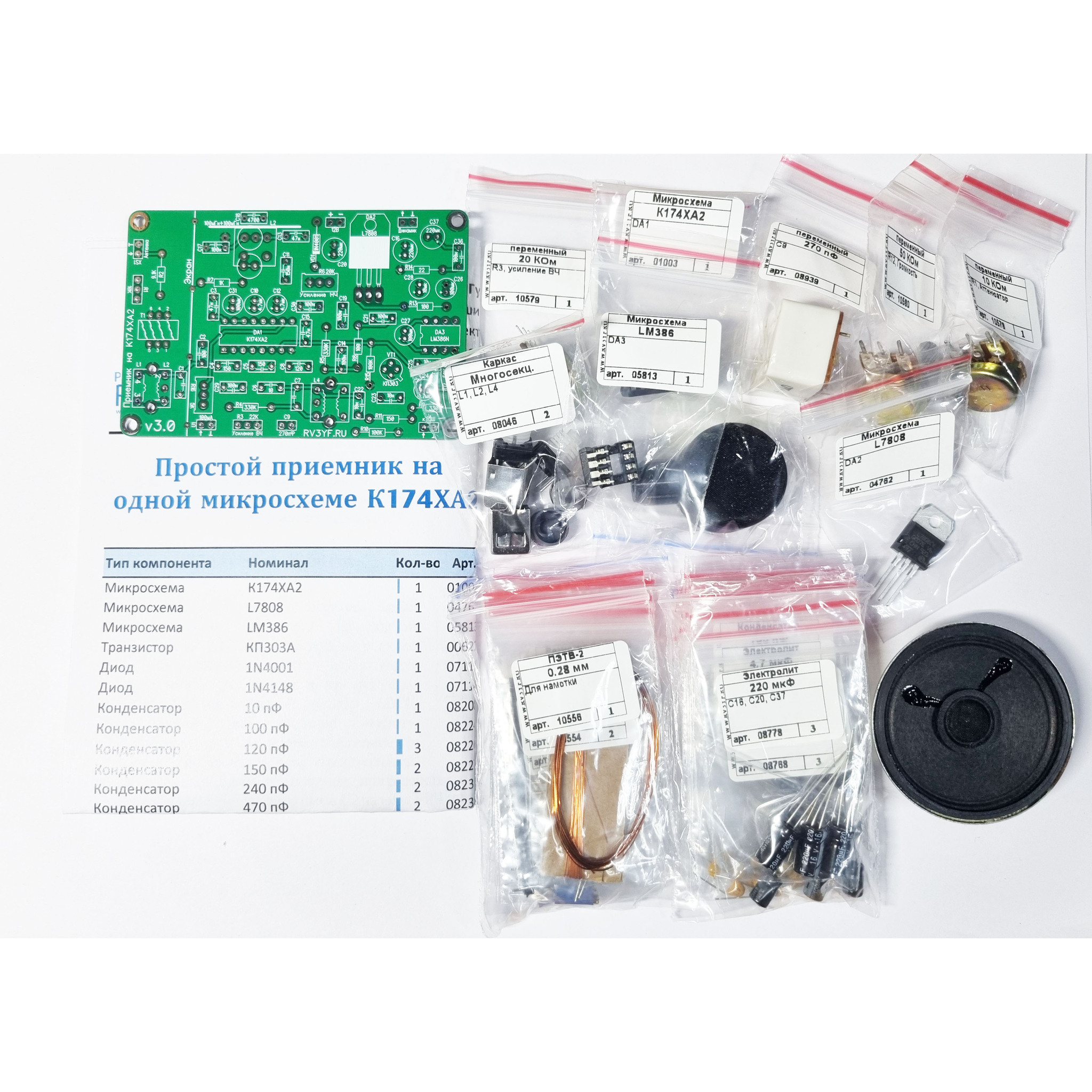

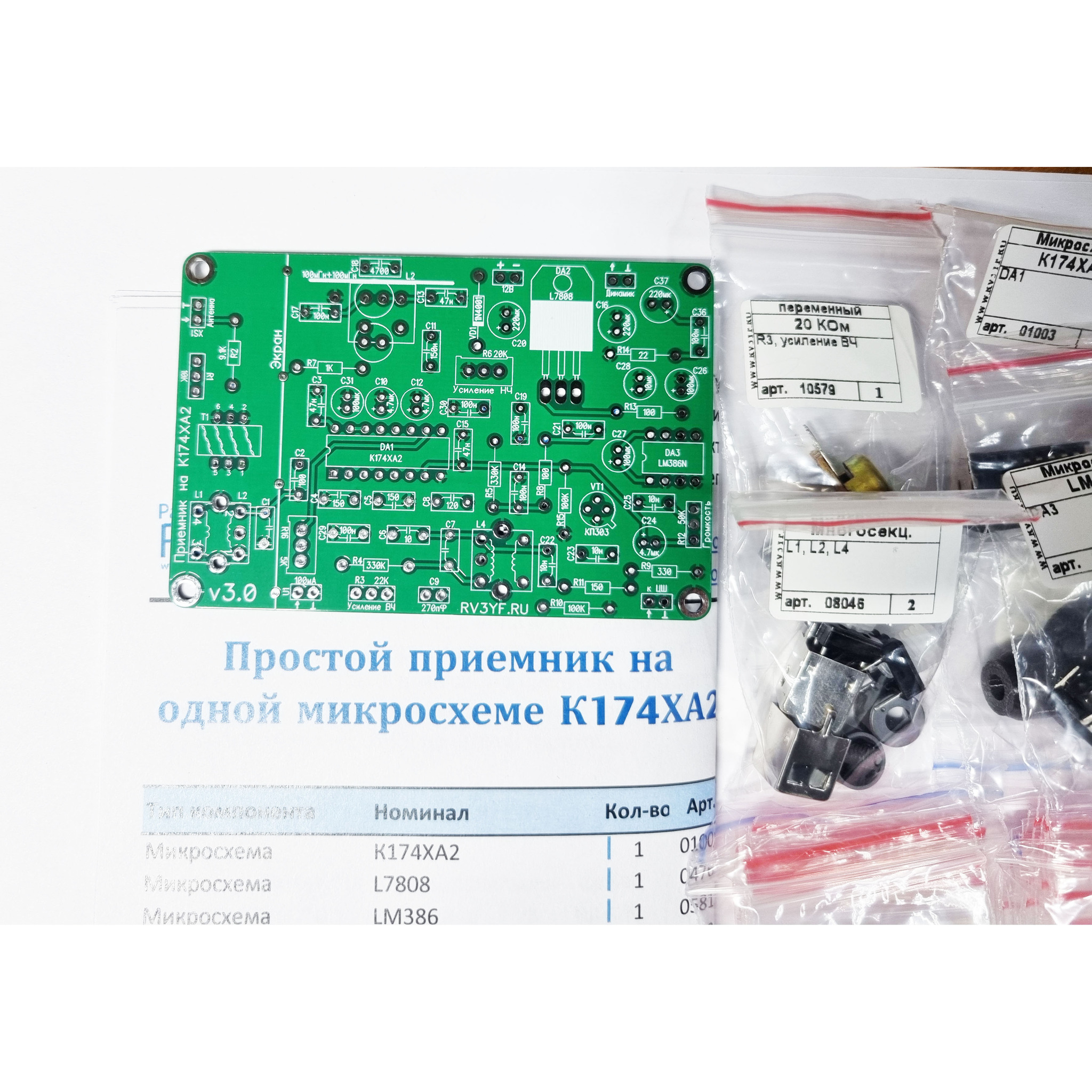

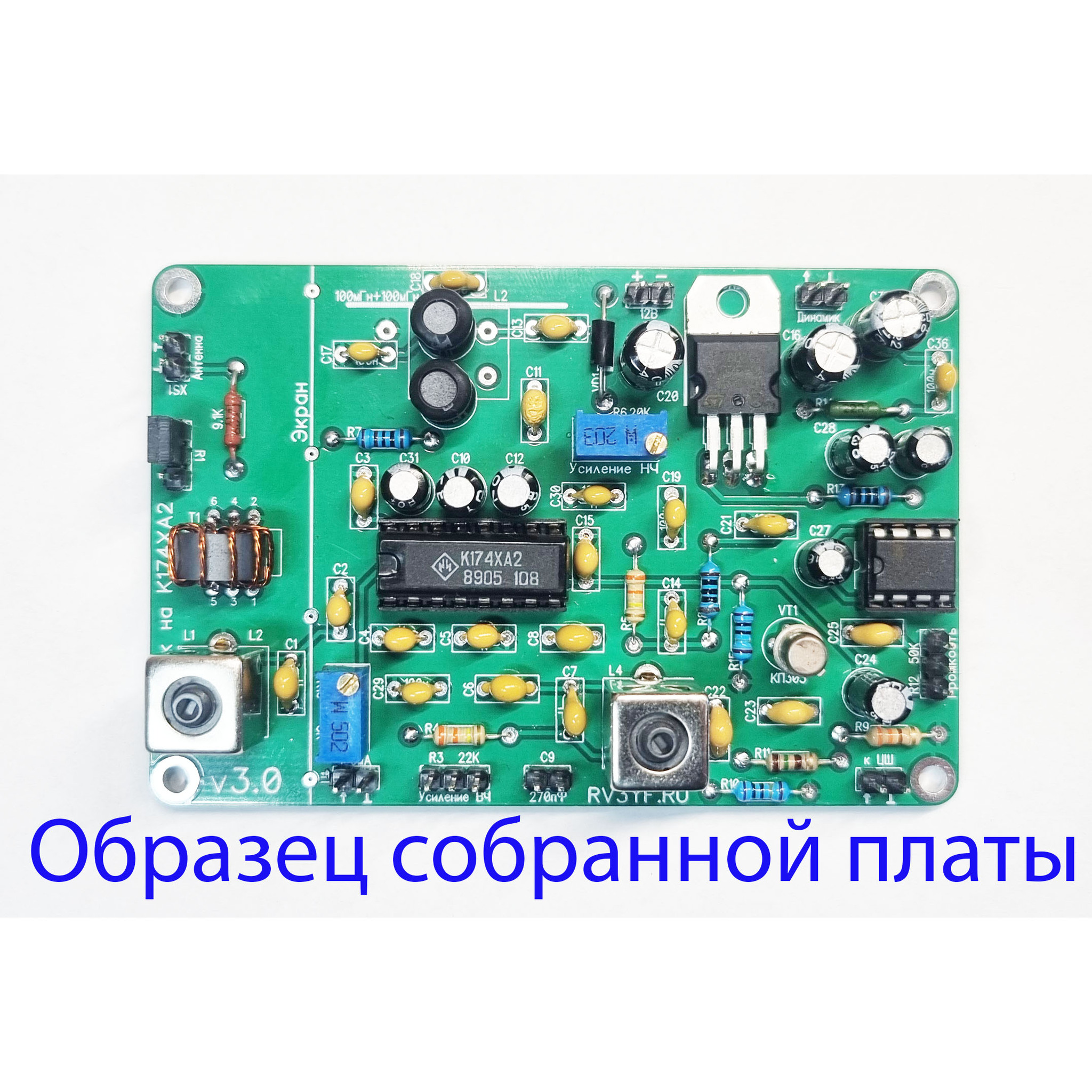

Состав набора: печатная плата v3.0, все радиоэлементы необходимые для монтажа, включая КПЕ и каркасы контуров.

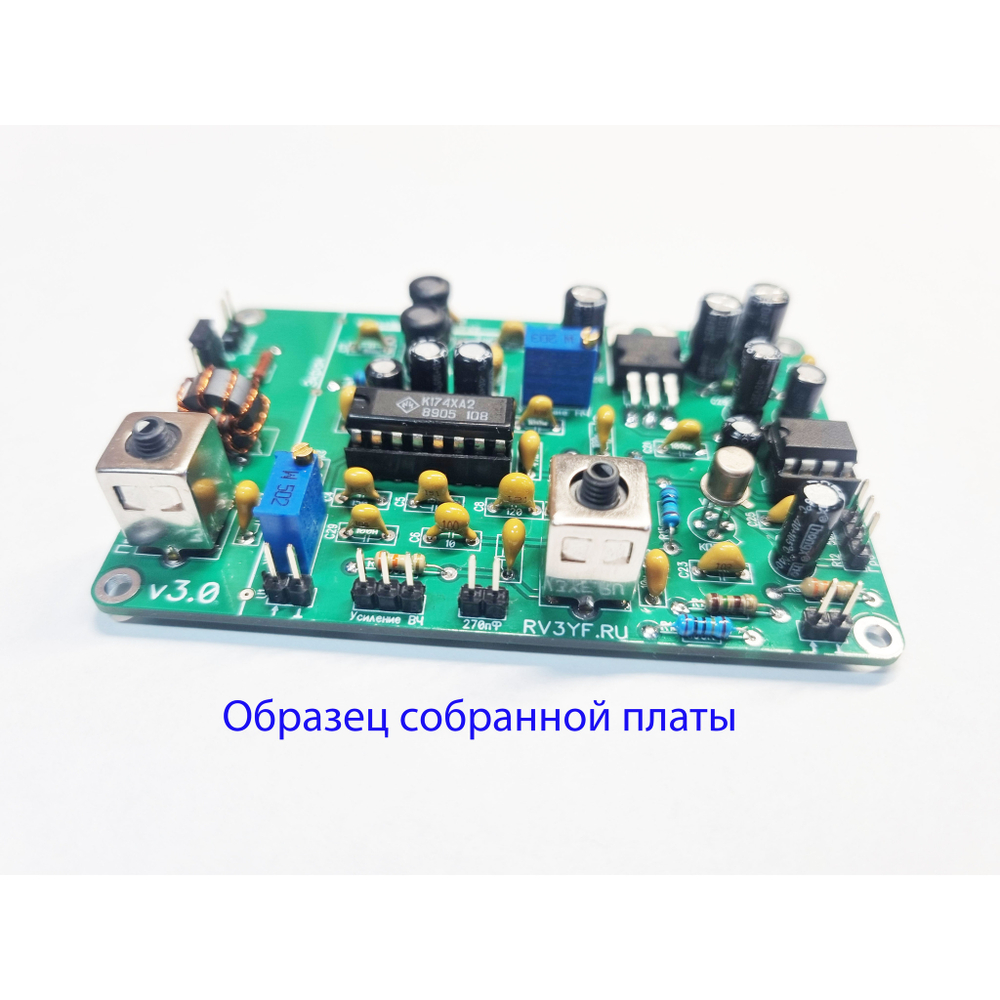

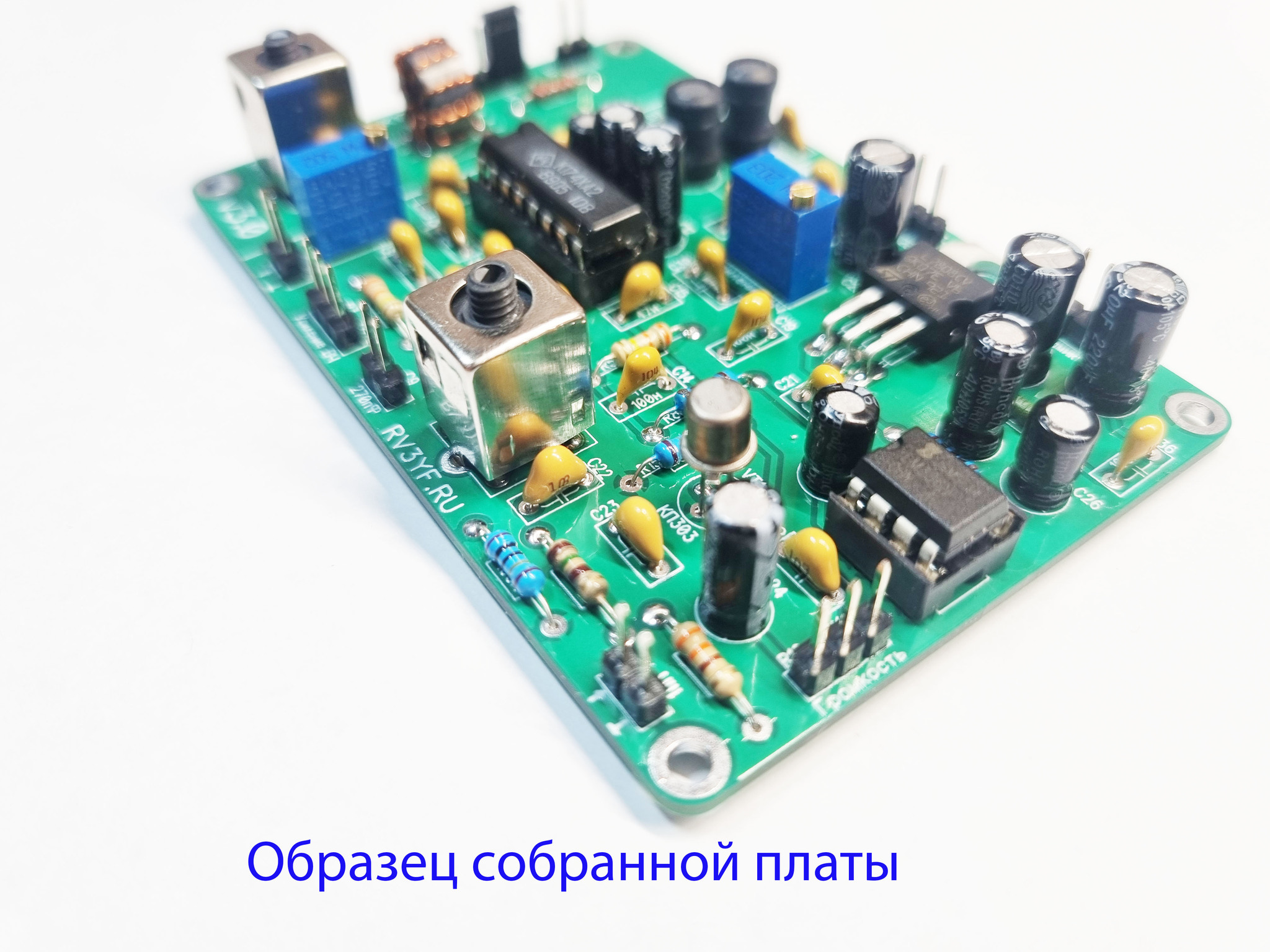

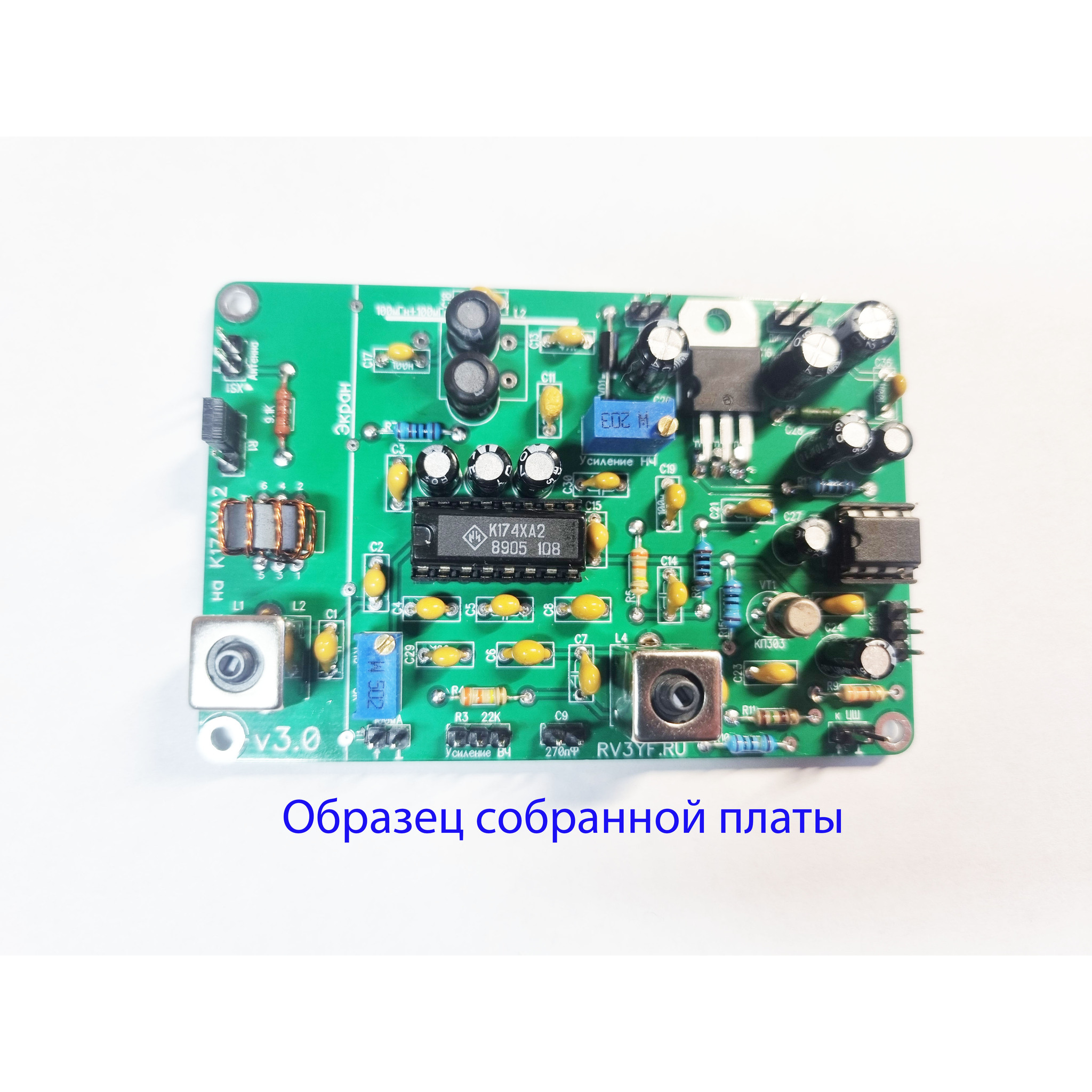

Размер платы: 90х60мм
На какой диапазон: 160, 80, 40 метров собирать схему решает конструктор перед началом сборки. Все необходимые радиоэлементы входят в набор.
