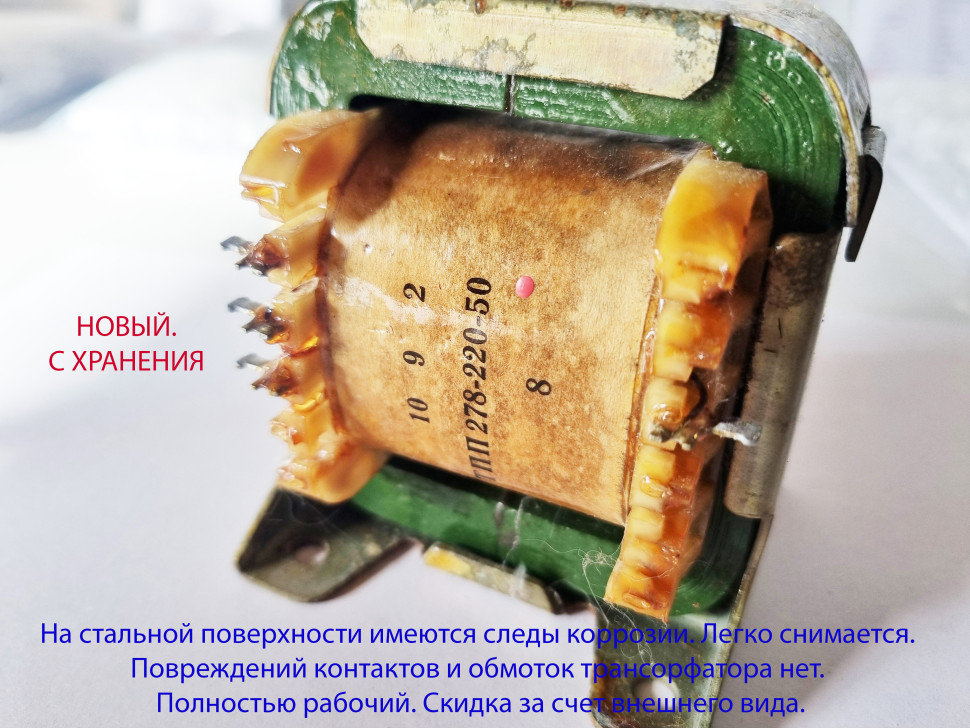

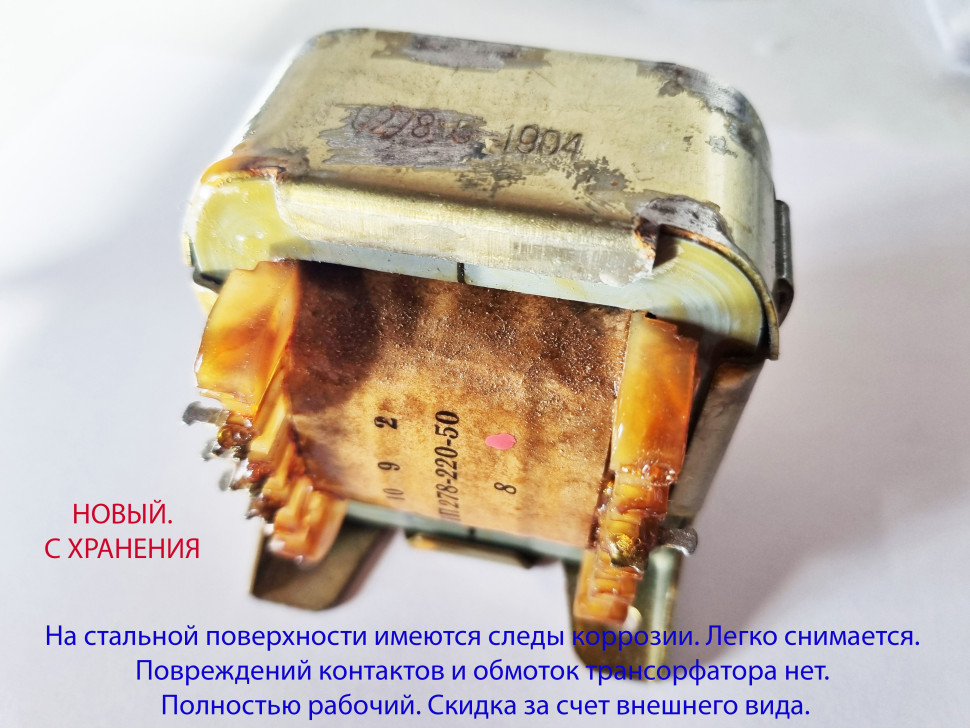

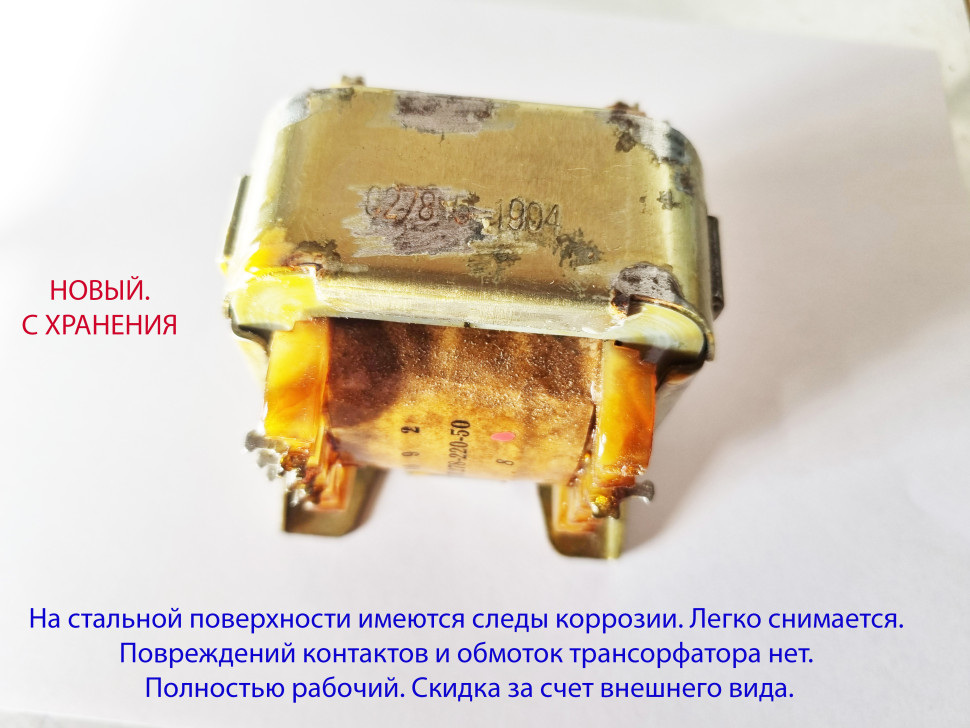

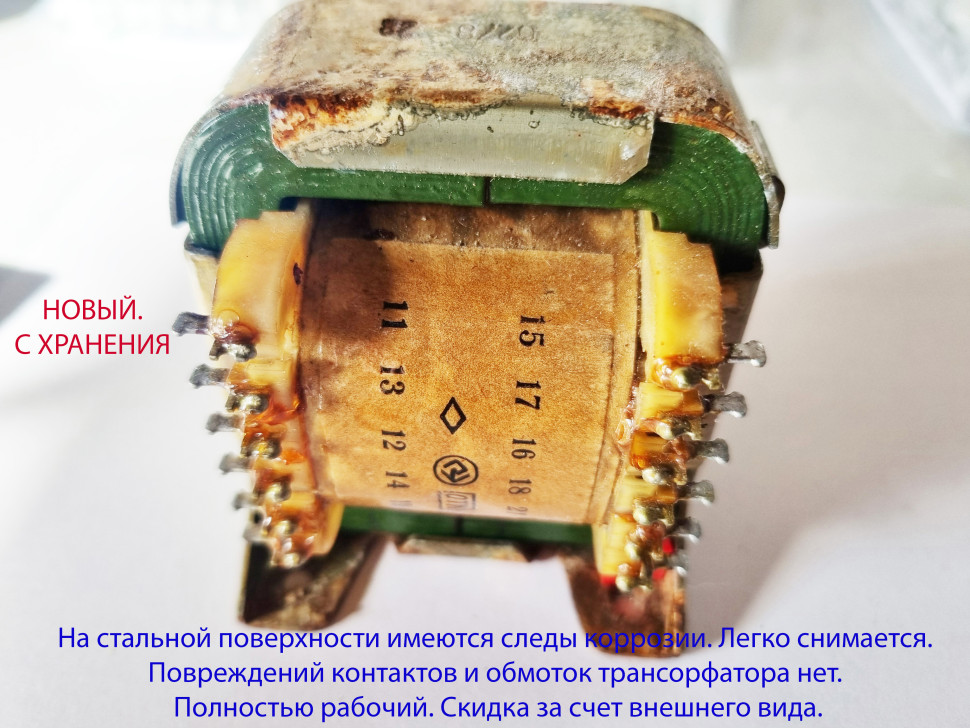

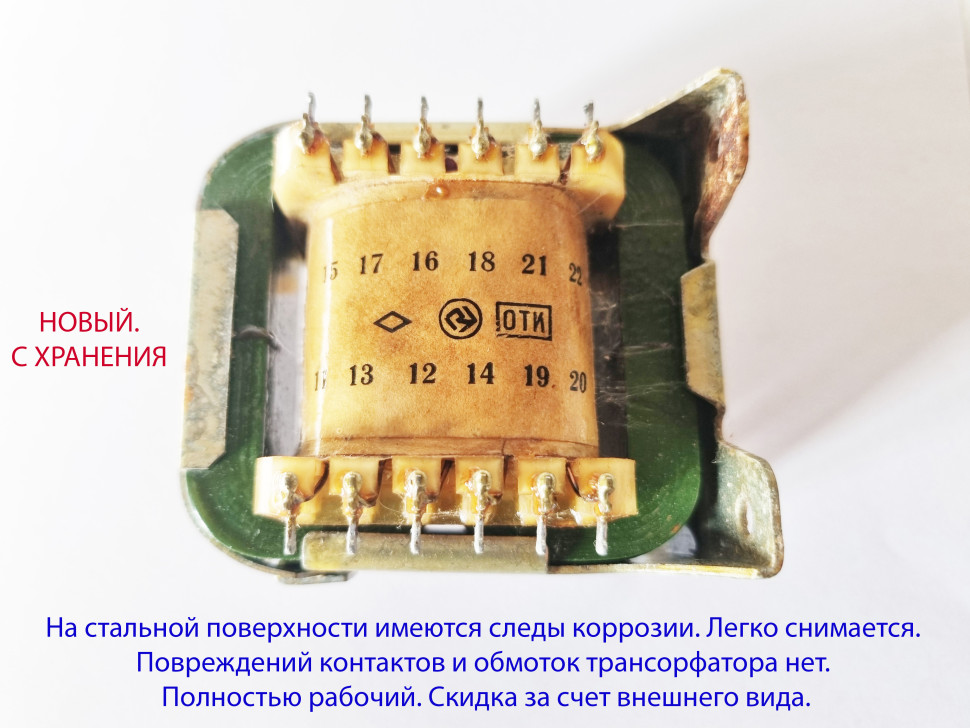

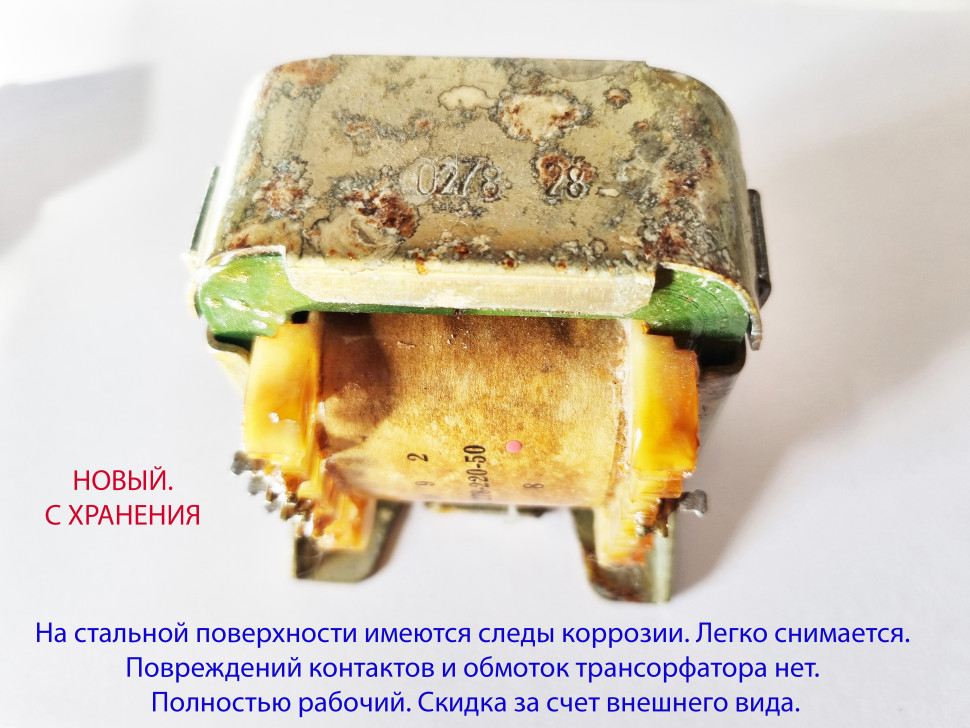

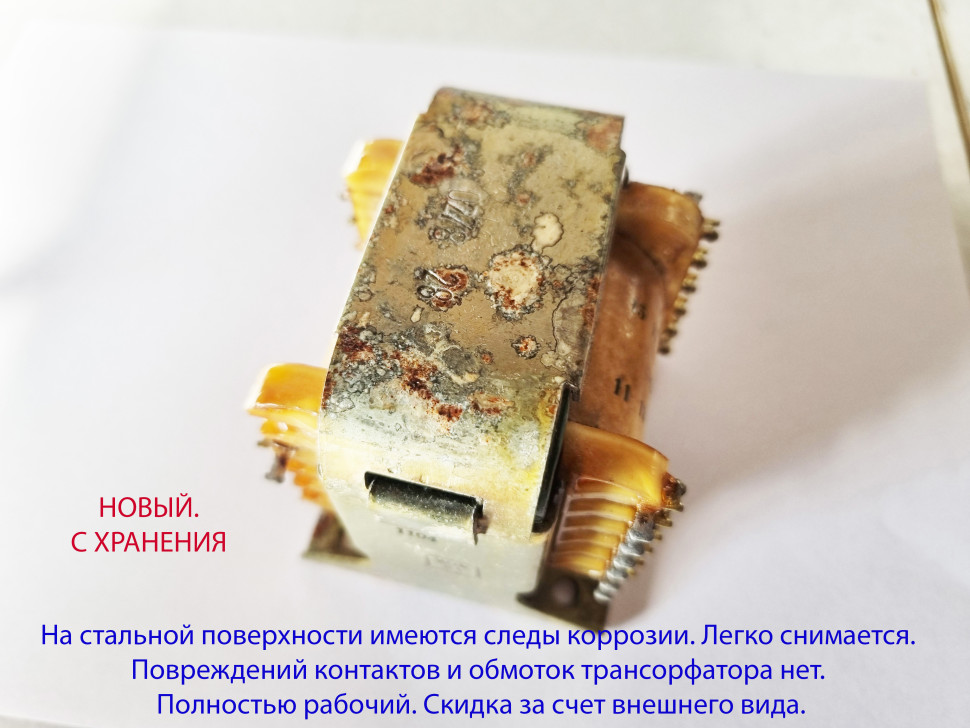

Трансформатор ТПП278-220-50 (применяем для БП «Дружба-М» с УМ-10 и с УМ-30-40 Вт.)

Трансформатор ТПП278-220-50. С хранения. Новый, со следами коррозии на стальной части корпуса. Дополнительная скидка за нетоварный вид! Коррозия легко снимается наждачной бумагой. Претензии на коррозию не принимаются. Данный трансформатор применяем для БП «Дружба-М» с УМ-10 и с УМ-30-40 Вт. Сердечник: ШЛМ25х32 Мощность: 72 Вт Ток первичной обмотки: 0,72/0,42 А Масса: 1,7 кг Выводы обмоток Напряжение, В Допустимый ток, А 11-12 5 2,2 13-14 5 2,2 15-16 10 2,2 17-18 10 2,2 19-20 1,35 2,2 21-22 1,35 2,2 Таб.1. Электрические параметры трансформатора ТПП278-127/220-50 и ТПП278-220-50 Трансформаторы ТПП278 на 220 В выпускаются начиная с 1979 г.(обозначаются как ТПП278-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В. Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТПП278 на 220 В такие же, как у соответствующих трансформаторов ТПП278 на 127/220 В. Напряжение на отводах первичных обмоток трансформаторов ТПП278 на 127/220 В: между выводами 1 и 2, 6 и 7 - 7 В; между выводами 2 и 3, 7 и 8 - 100 В; между выводами 3 и 4, 8 и 9 - 20 В; между выводами 4 и 5, 9 и 10 - 11 В. При использовании трансформаторов ТПП278-127/220 на 127 В необходимо: соединить выводы 1 и 6, 4 и 9, при этом первичные обмотки 1-6 и 4-9 соединяются последовательно; подать напряжение 127 В на выводы 1 и 4 (6 и 9). При использовании трансформаторов ТПП278-127/220 на 220 В необходимо: соединить выводы 3 и 7; подать напряжение 220 В на выводы 2 и 9. или соединить выводы 4 и 7; подать напряжение 220 В на выводы 2 и 8.
