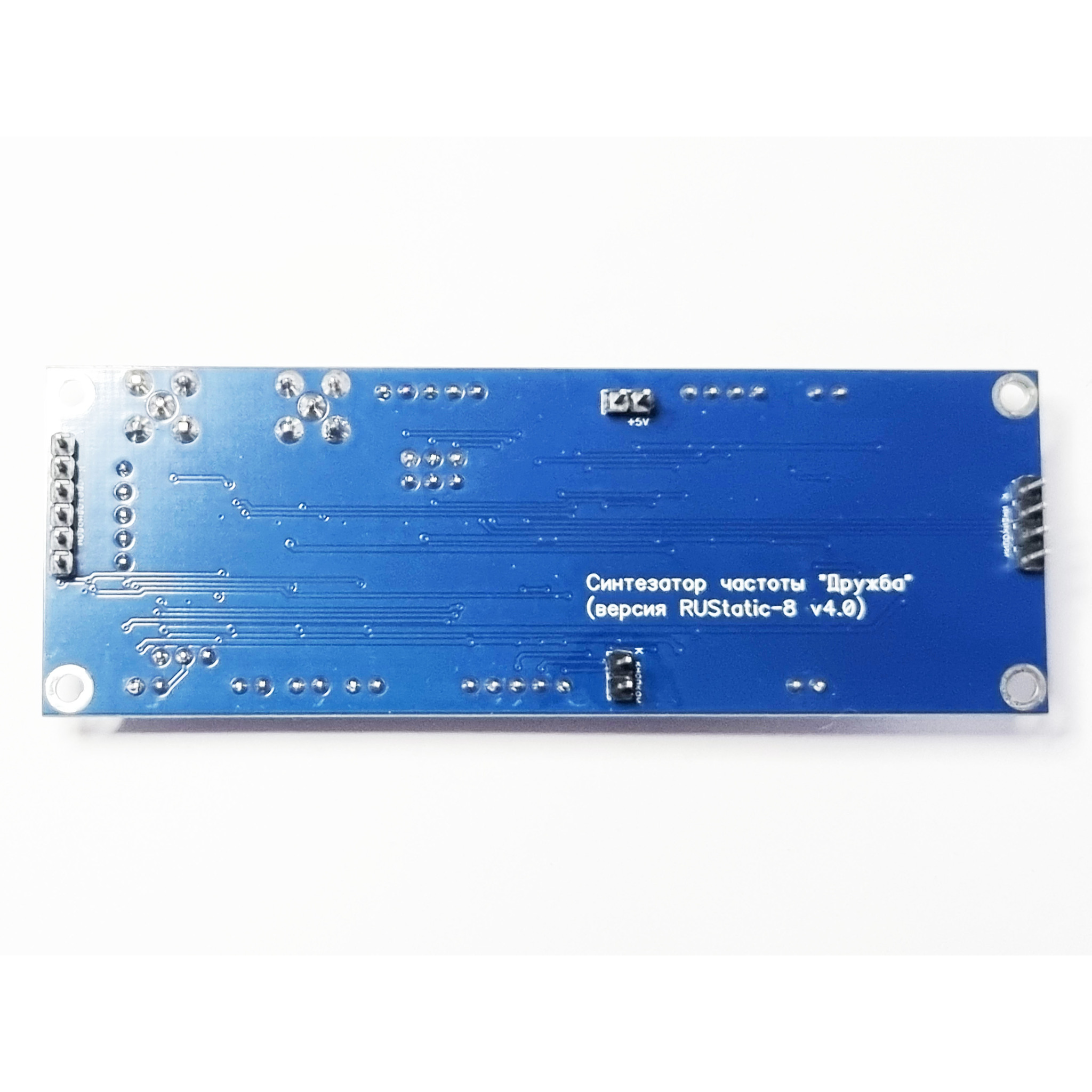

Синтезатор частоты «Дружба-3М»
(модель RUStatic-8A, версия 4.0 2024г.)
Синтезатор поставляется в собранном виде
----------------------------------------
Изменения в версии 4.0
- Добавлены оптопары на всех входах и выходах 12В для защиты процессора
- Добавлен конденсатор на входе питания для минимизации сбоев при отключении питания

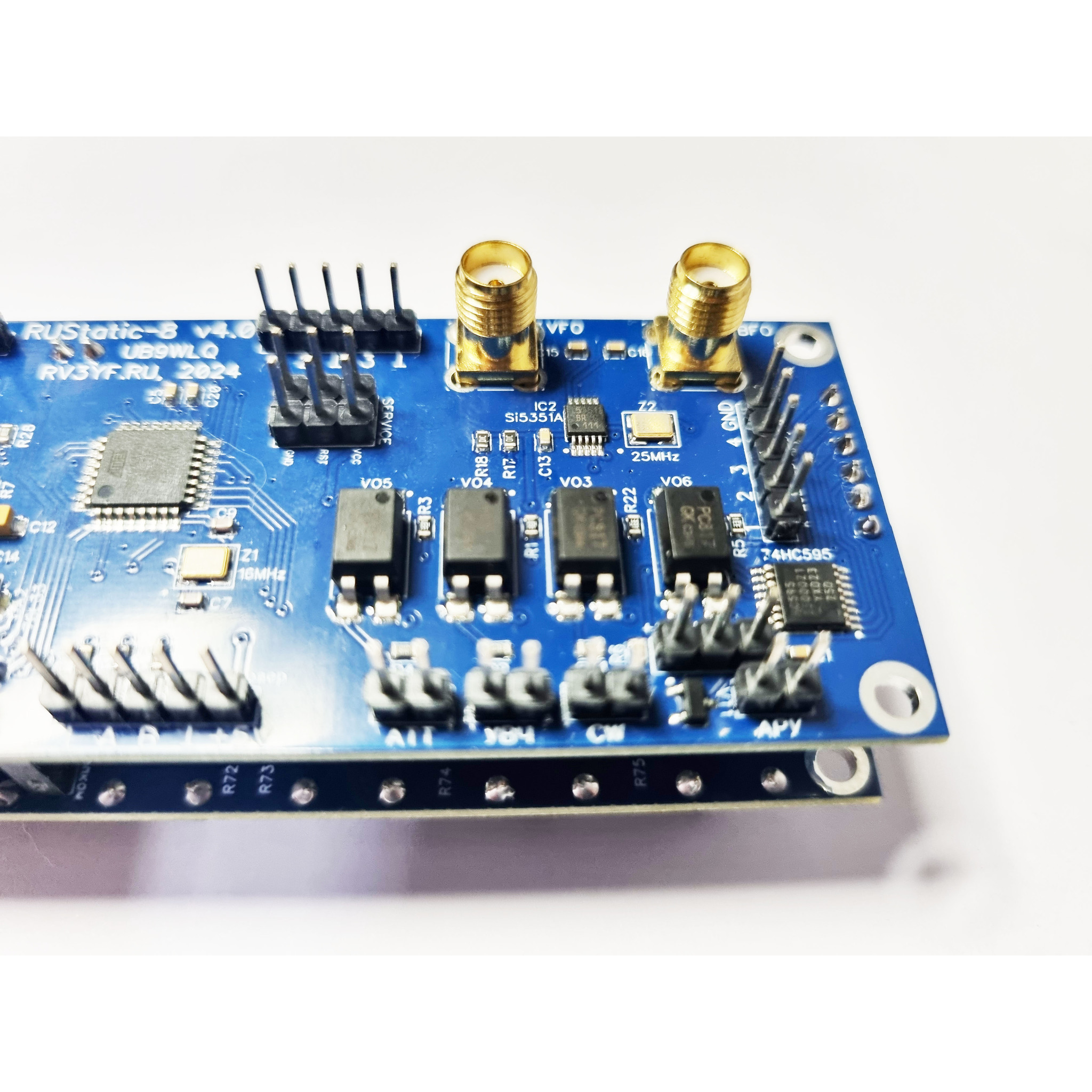

- добавлены разъемы SMA на выходы гетеродинов
- Выполнена оптимизация программного обеспечения
На выбор предлагается набор для самостоятельной сборки (подробная инструкция по сборке прилагается) или собранный и настроенный синтезатор.

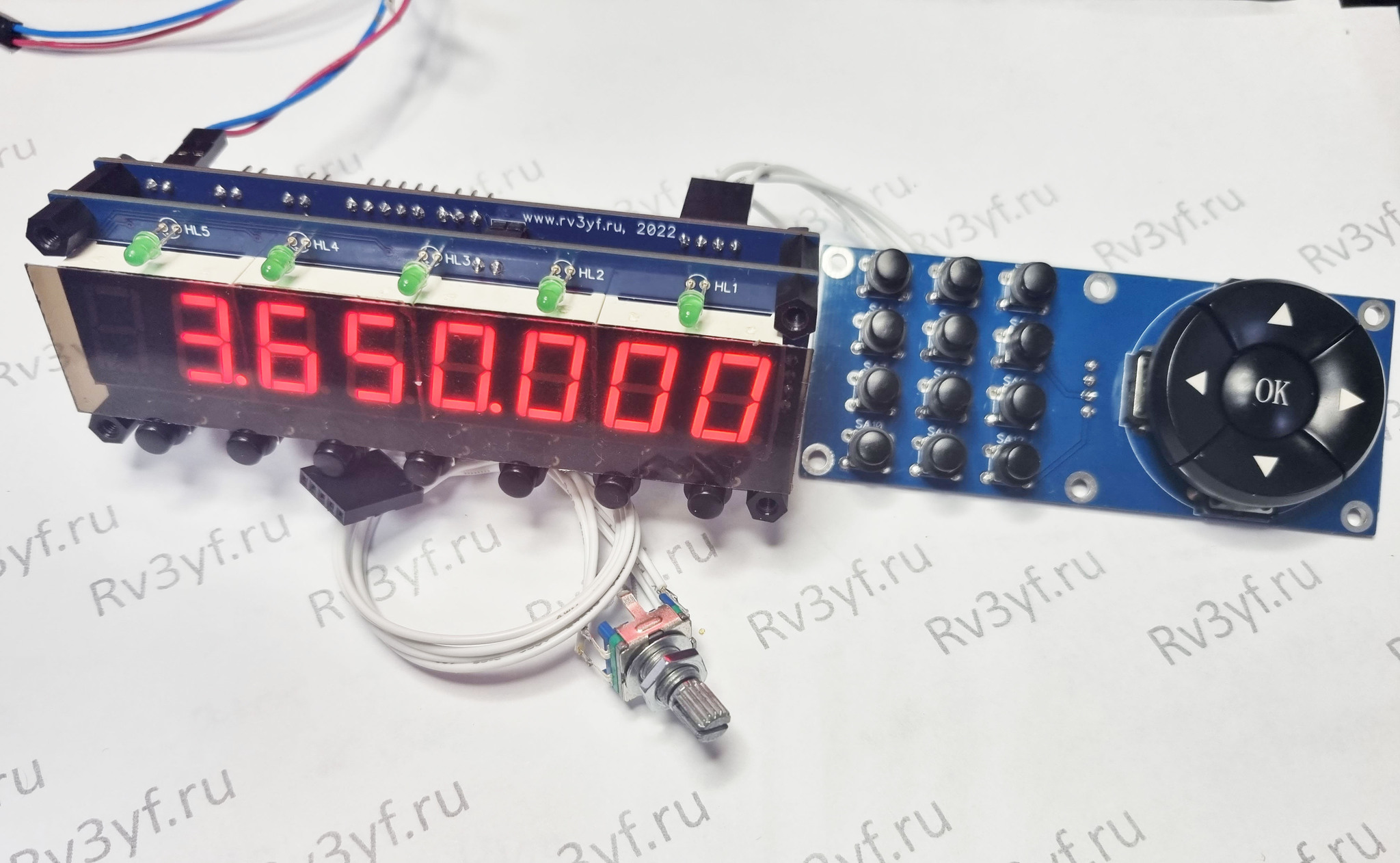

Универсальный синтезатор частоты со статической индикацией RUStatic-8A разработан для работы с трансивером «Дружба-М», но фактически является универсальным и для других радиолюбительских конструкций от приемника до трансивера. Отличительной чертой данного синтезатора является простой, доступный и удобный в использовании индикатор на 7-сегментах. Данная индикация хорошо себя зарекомендовала во многих конструкциях по всему Миру. На экране – только частота! Глаз не устает от безумного количества информации в отличие от больших современных дисплеев трансиверов!

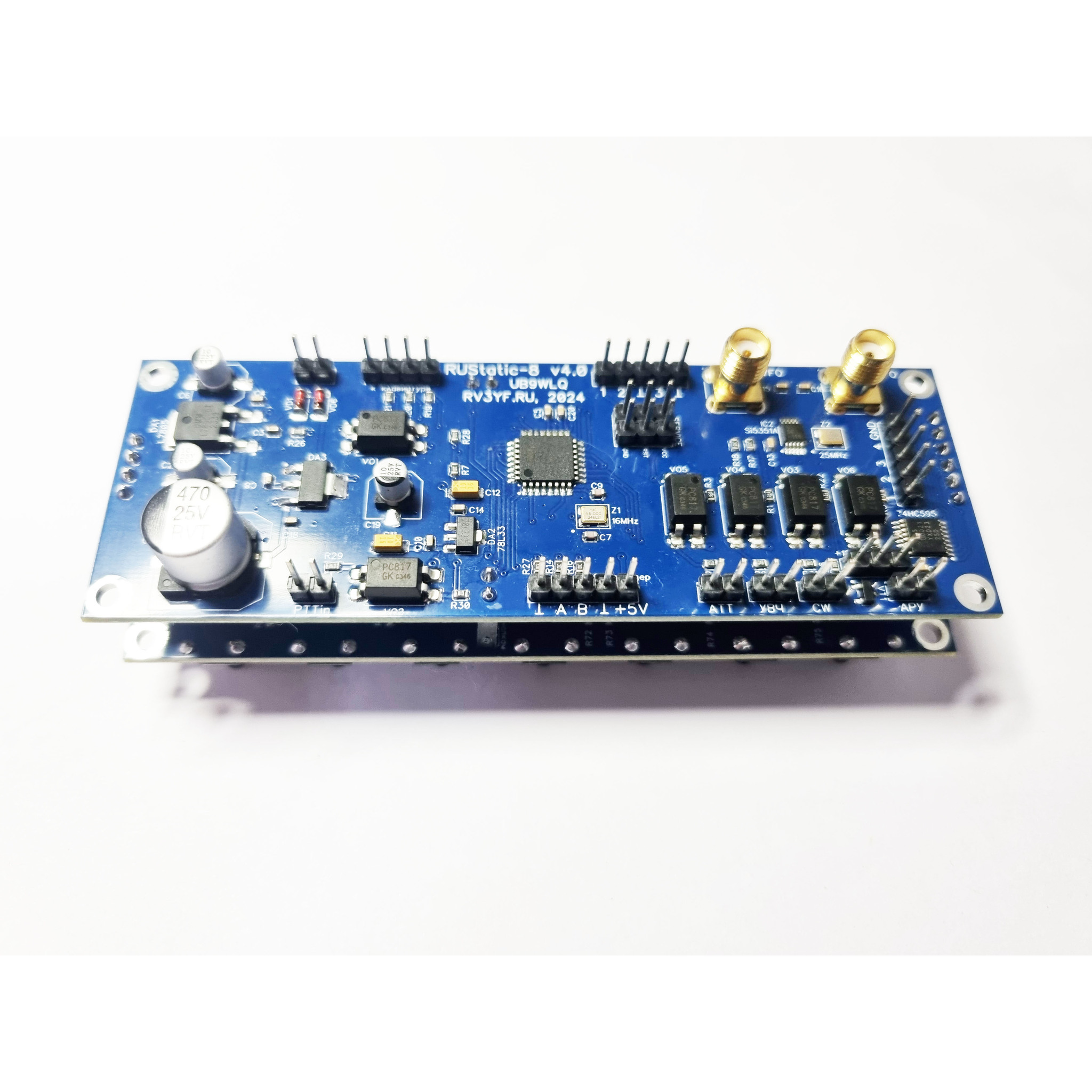

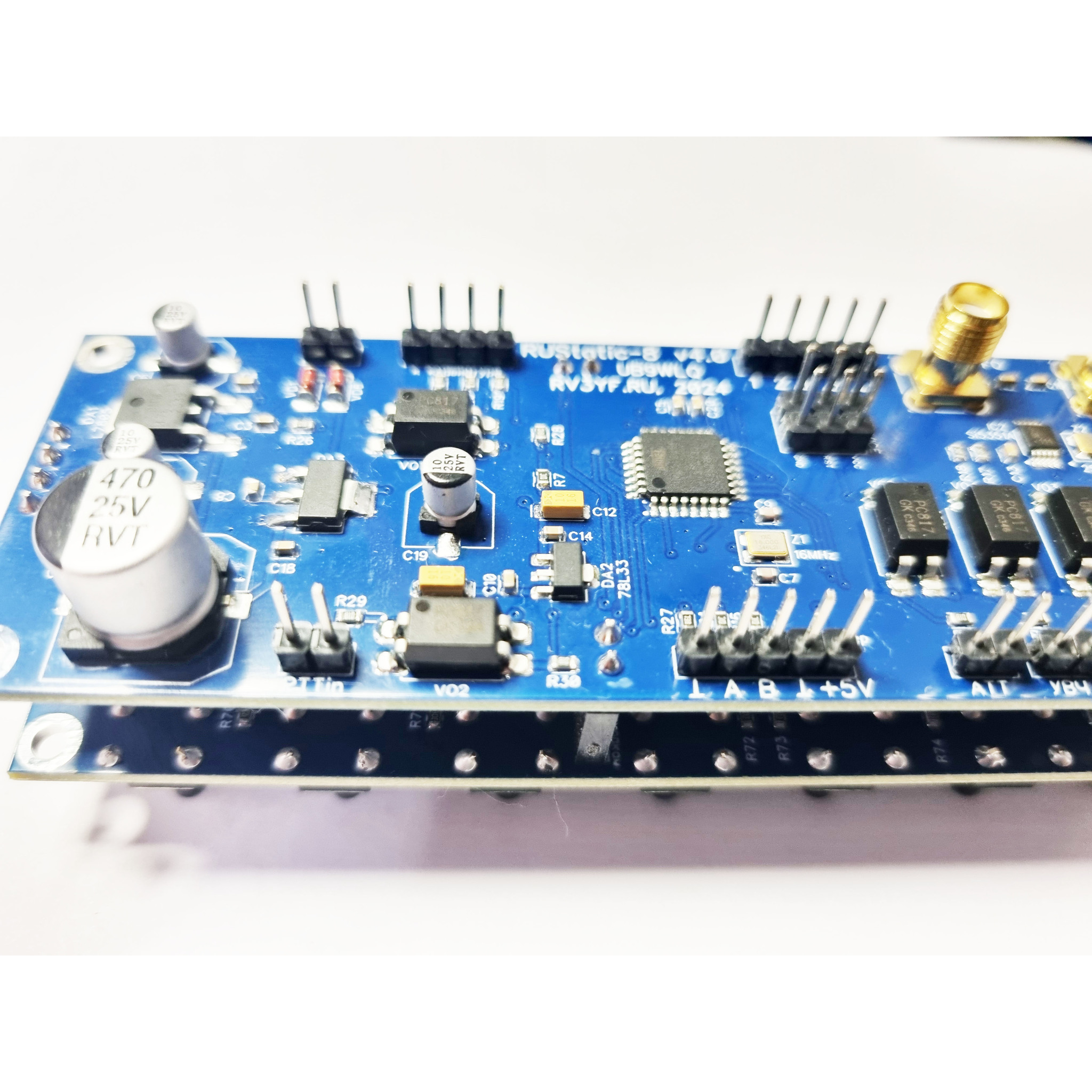

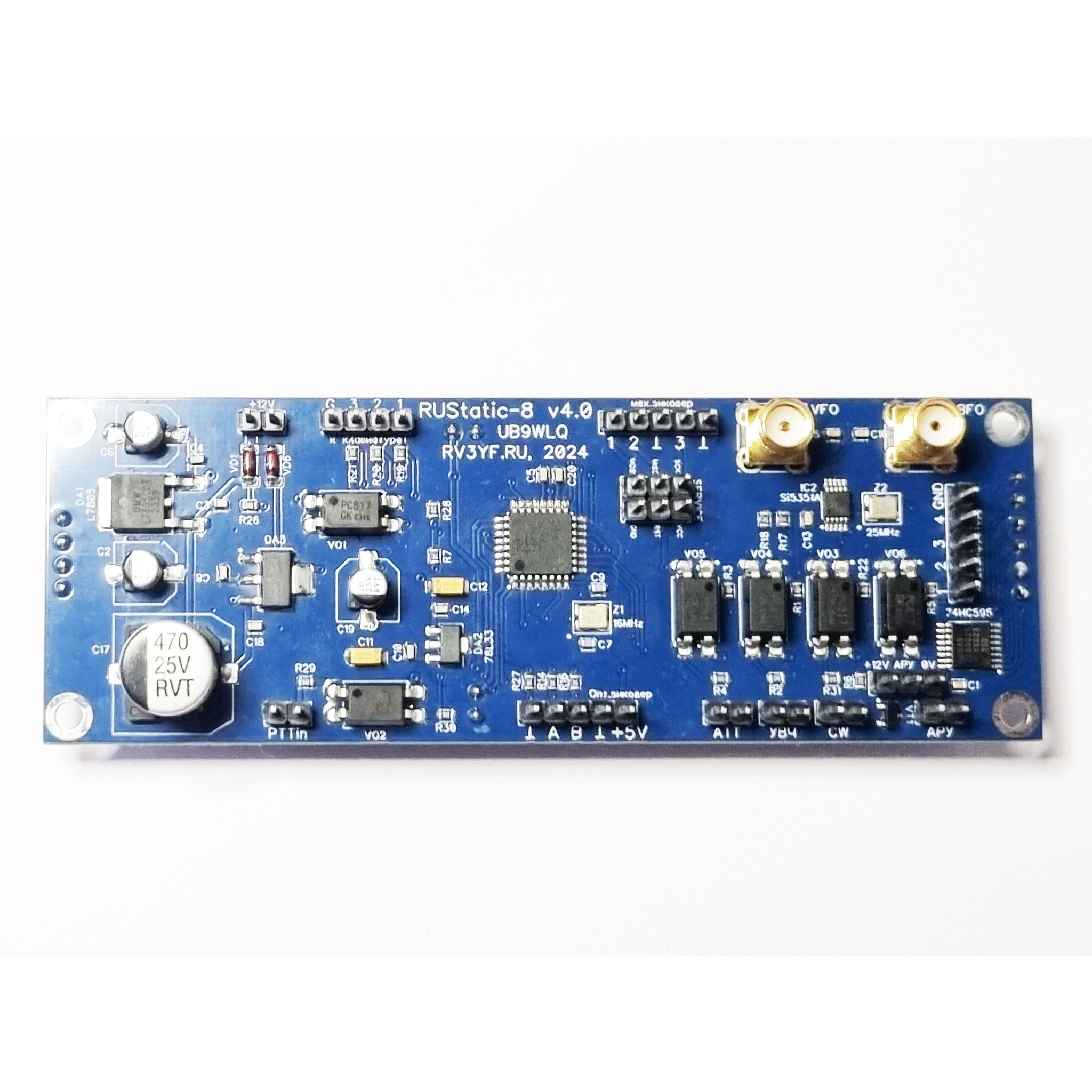

В качестве основных компонентов построения синтезатора мы выбрали высокопроизводительный процессор Atmel, микросхему-генератор Si5351 (уже зарекомендовавшую себя с лучшей стороны в радиолюбительских кругах), а также систему управления статической индикацией с помощью микросхем 74HC595, что делает синтезатор малошумным.
Технические характеристики
Перестройка частоты осуществляется оптическим энкодером и вспомогательным механическим энкодером.
Оптический энкодер в комплект поставки не входит.
• Генератор частоты организован на микросхеме Si5351a
• Два выхода: основной и опорный генератор от 10 кГц до 99 МГц
• Управление производится энкодерами, кнопками под индикацией и внешней клавиатурой
• Шаг перестройки основного энкодера 10 или 100 Герц. На один оборот 1 КГц или 10 кГц. Вспомогательный энкодер позволяет устанавливать любой шаг от 1 Гц

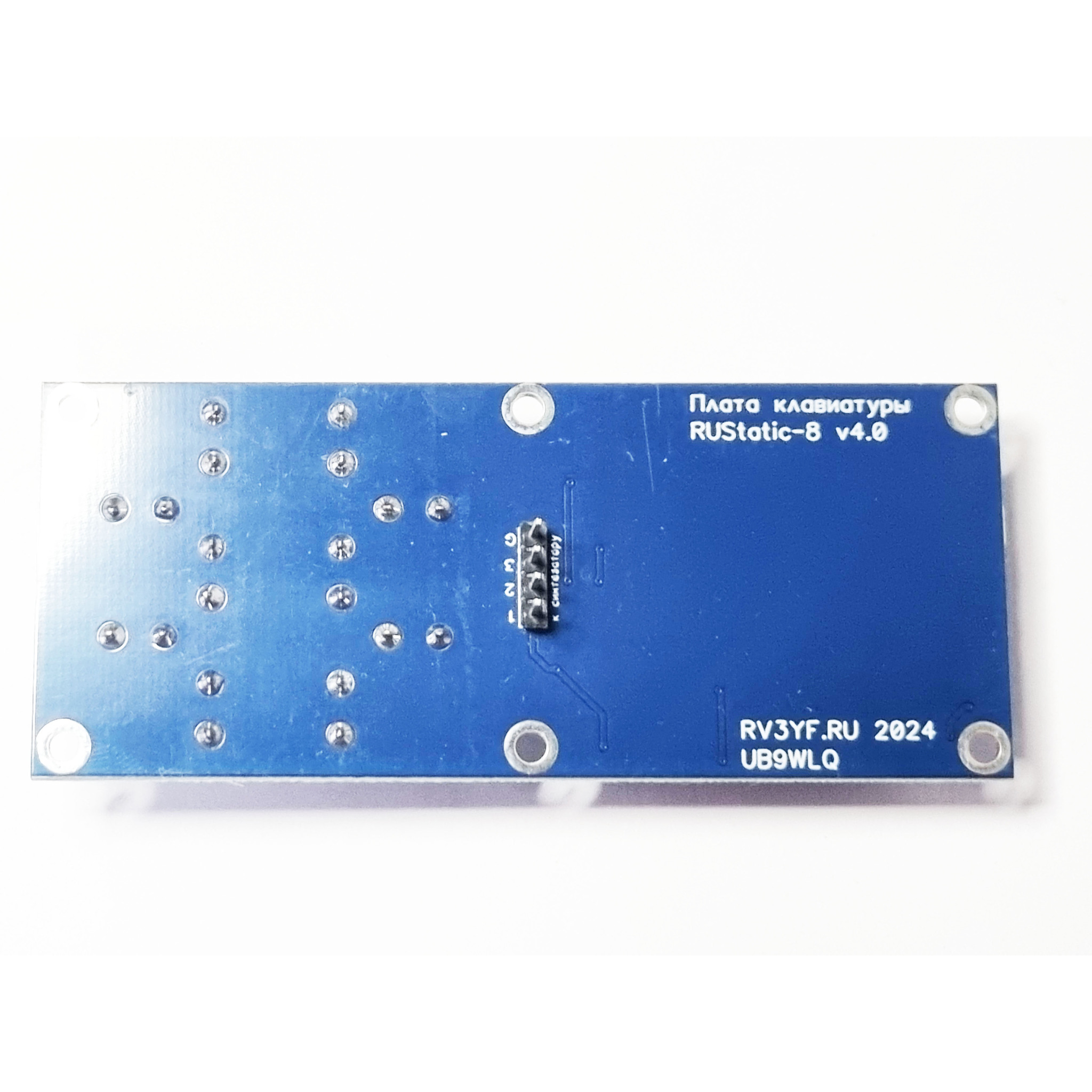

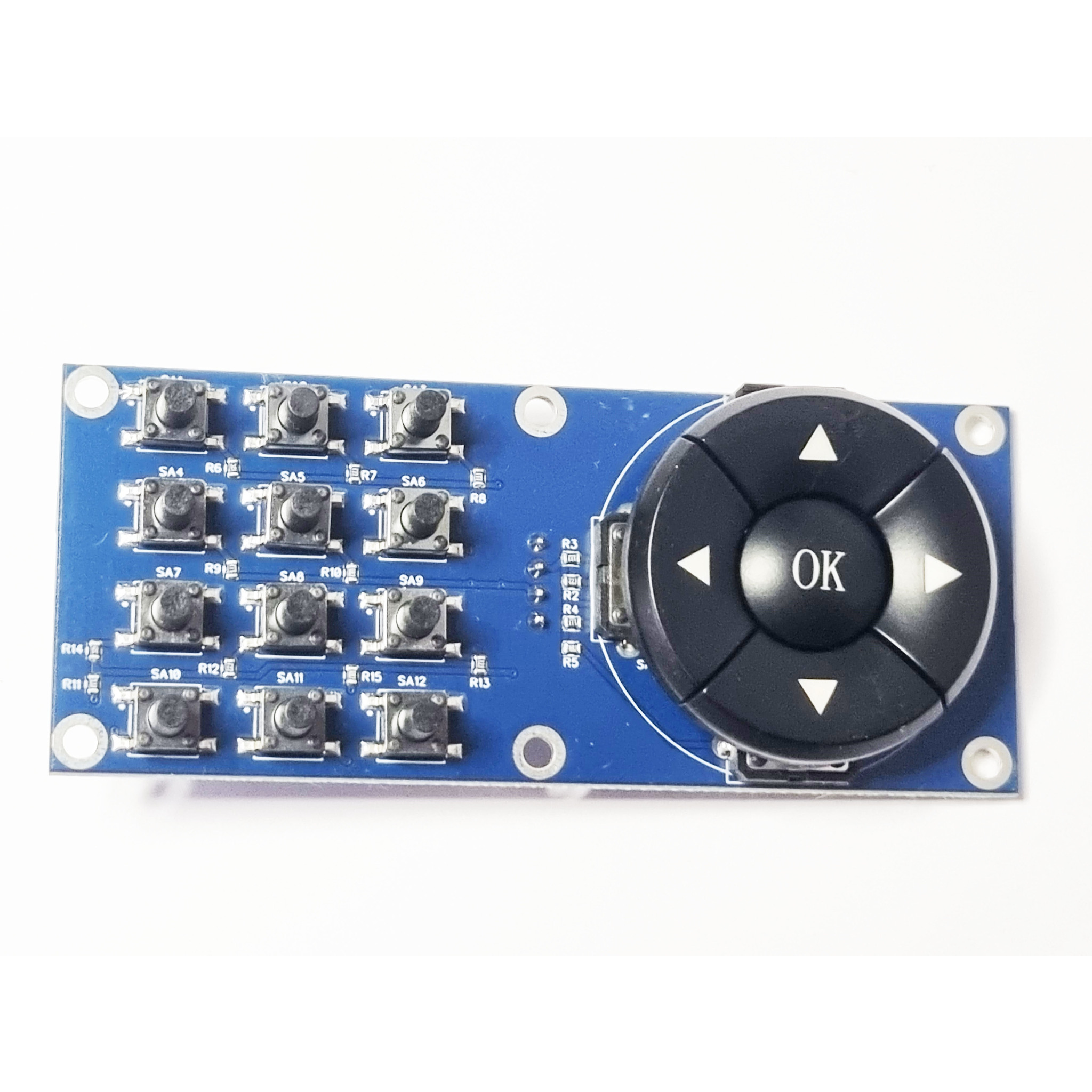

• Клавиатура из 12 кнопок для ручного ввода частоты и изменения настроек синтезатора
• Кнопки-джойстик (влево-вправо-вверх-вниз-«ОК») для более удобного управления синтезатором.
• Управление переключением УВЧ, АТТ, АРУ, CW и RIT (на выходах напряжение 12В для переключения соответствующих реле на платах трансивера). Индикация переключений светодиодная над основным экраном.
• Быстрое переключение между радиолюбительскими диапазонами – 160, 80, 40, 30, 20, 17, 15, 12 и 10метров
• Режим расстройки управляется энкодером до ±5 КГц от установленной частоты с шагом 10 Герц
• Поддержка сохраняемых частот VFO-A и VFO-2, а также быстрое переключение между ними.
• 4-х битный выход на переключение диапазонов на платах фильтров модификаций BPF-9, BPF-6, Дружба-3М, ФНЧ-2, ФНЧ-3М
• Встроенное меню для быстрой и удобной настройки промежуточной частоты (ПЧ), частоты опорного генератора и точной калибровки синтезатора
• Автоматический режим работы ПЧ для работы на «правильной» боковой полосе:
o до 10,5 Мгц складываем «+ПЧ»
o выше 10,5 Мгц вычитаем «-ПЧ»
• Высокопроизводительный процессор Atmel ATMEGA328A

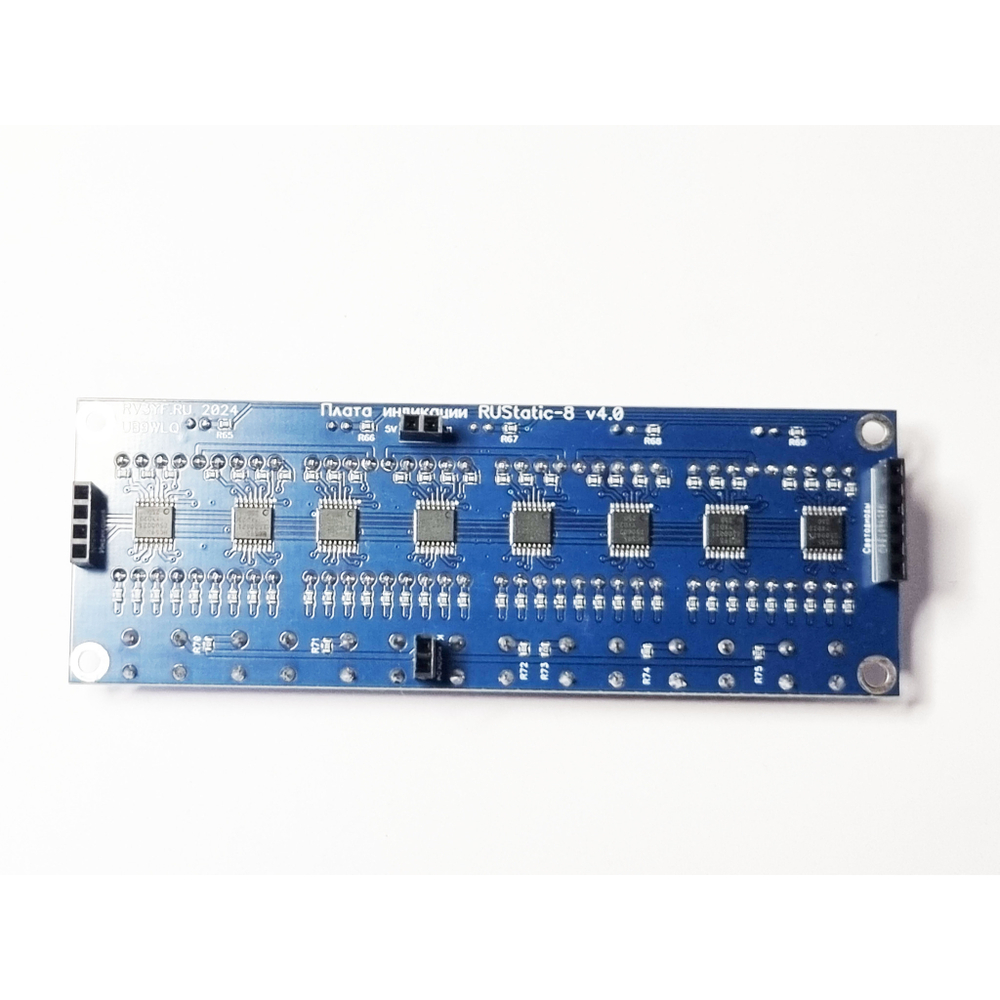

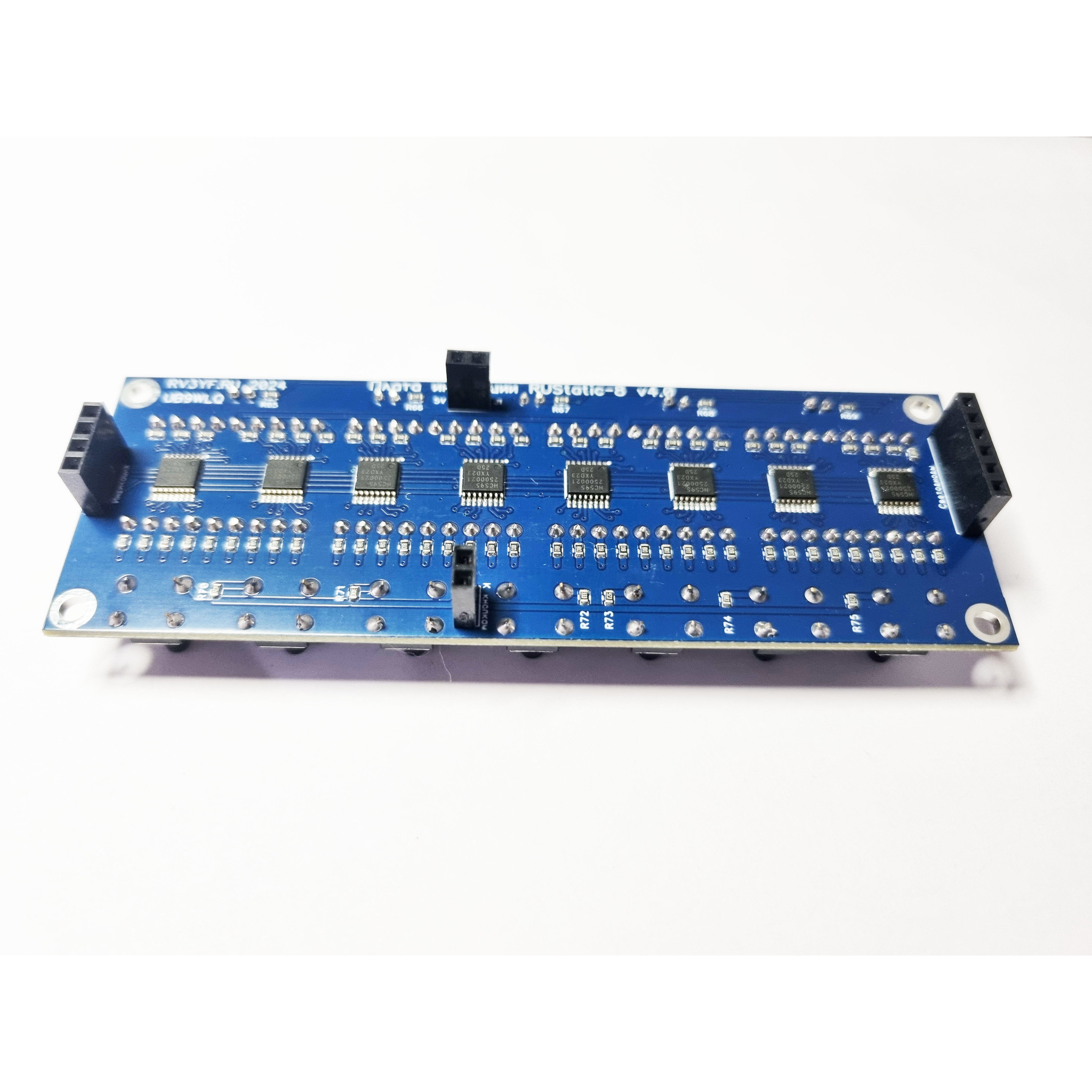

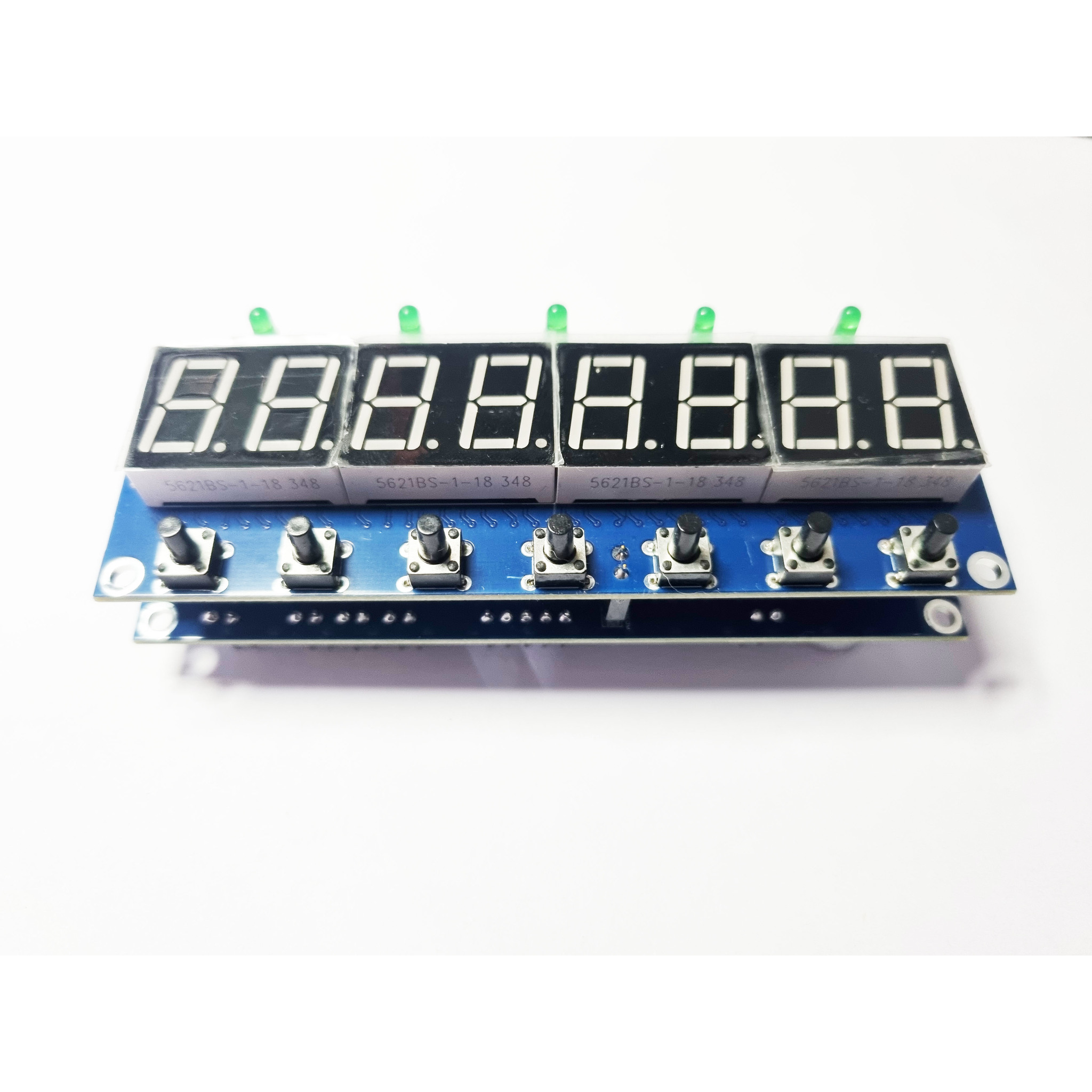

• Светодиодная 8 разрядная индикация под управлением 74HC595
• Потребление – до 200 mA
• Рекомендуемое питание синтезатора 12В.
Размеры плат 109х38мм
Полное описание можно скачать по ссылке выше.
