Корпус КВ трансивера "Дружба-М".

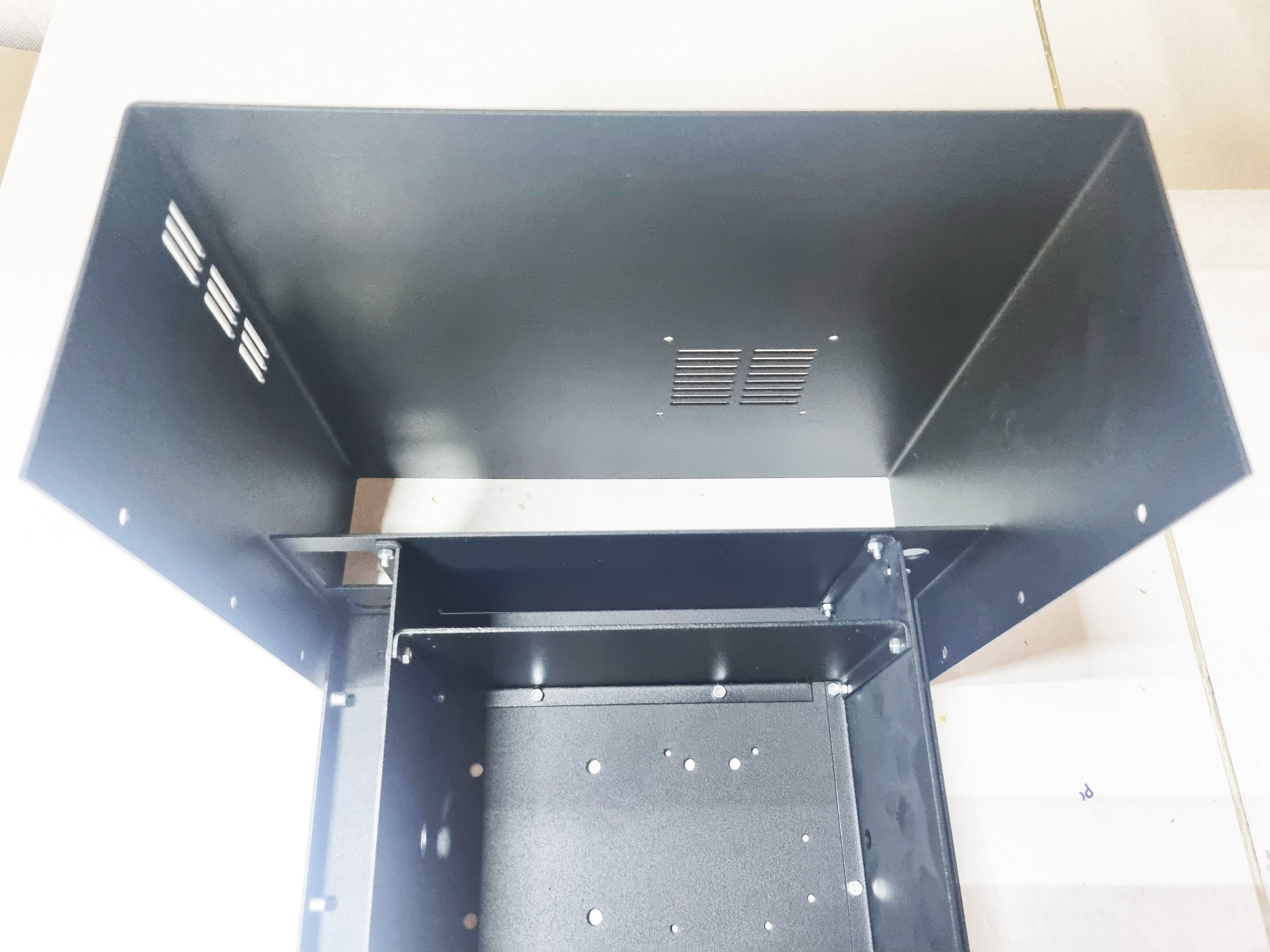

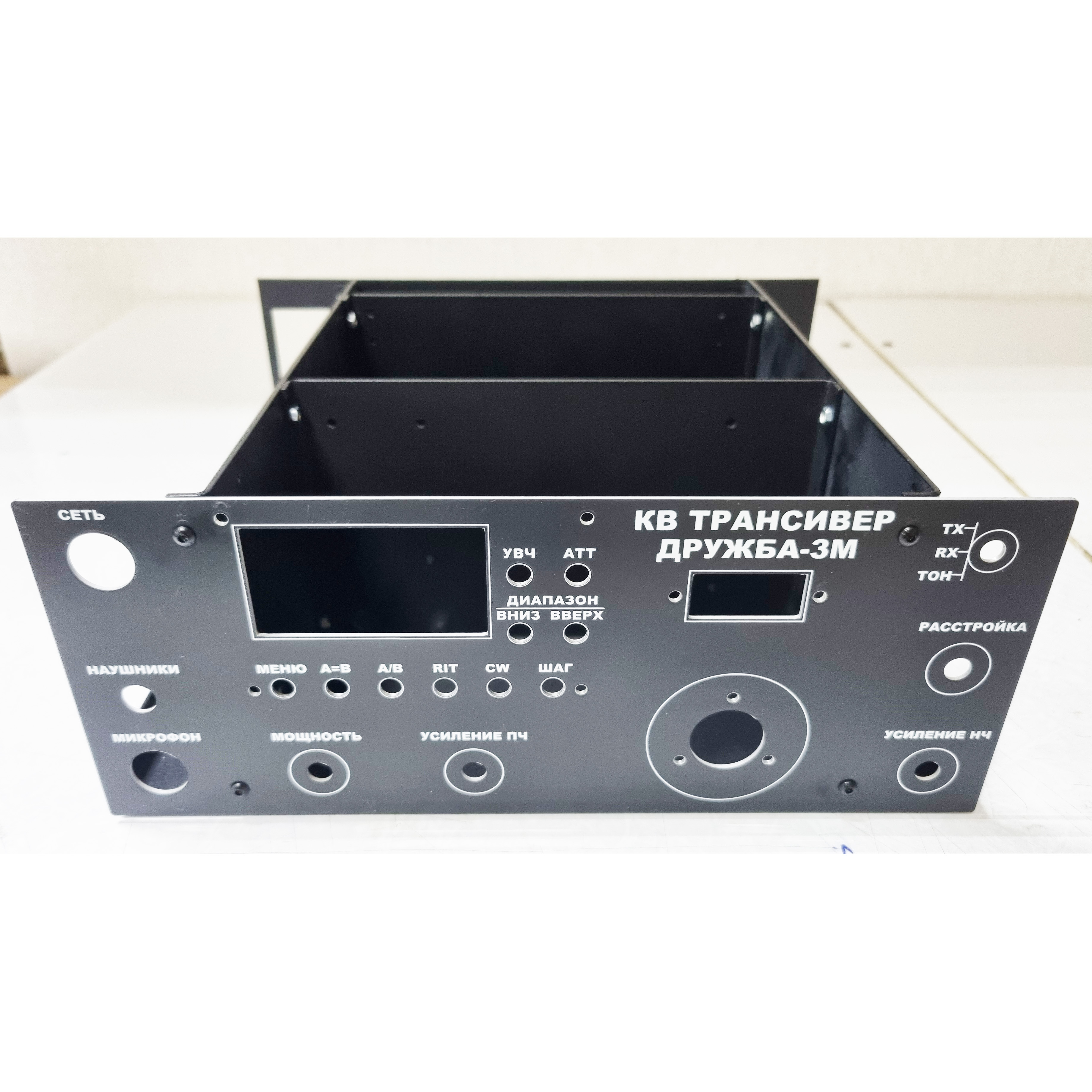

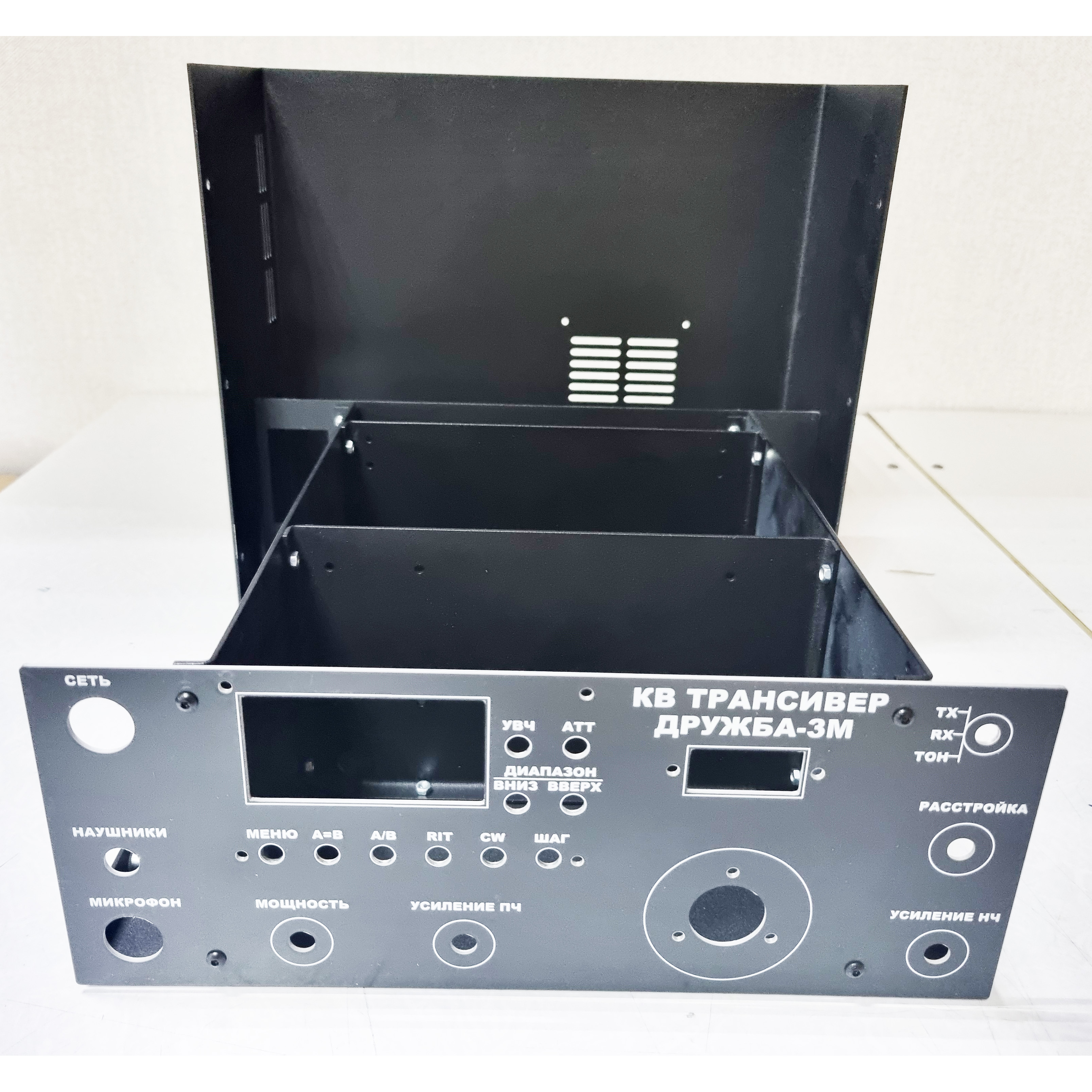

Трансивер "Дружба-М" представляет собой конструктор из шасси, перегородок, верхней крышки, и лицевой панели. Корпус "Дружба-М" - универсальный в плане расположения ВЧ блоков, синтезатора, основной платы, - поэтому может использоваться в других радиолюбительских конструкциях.

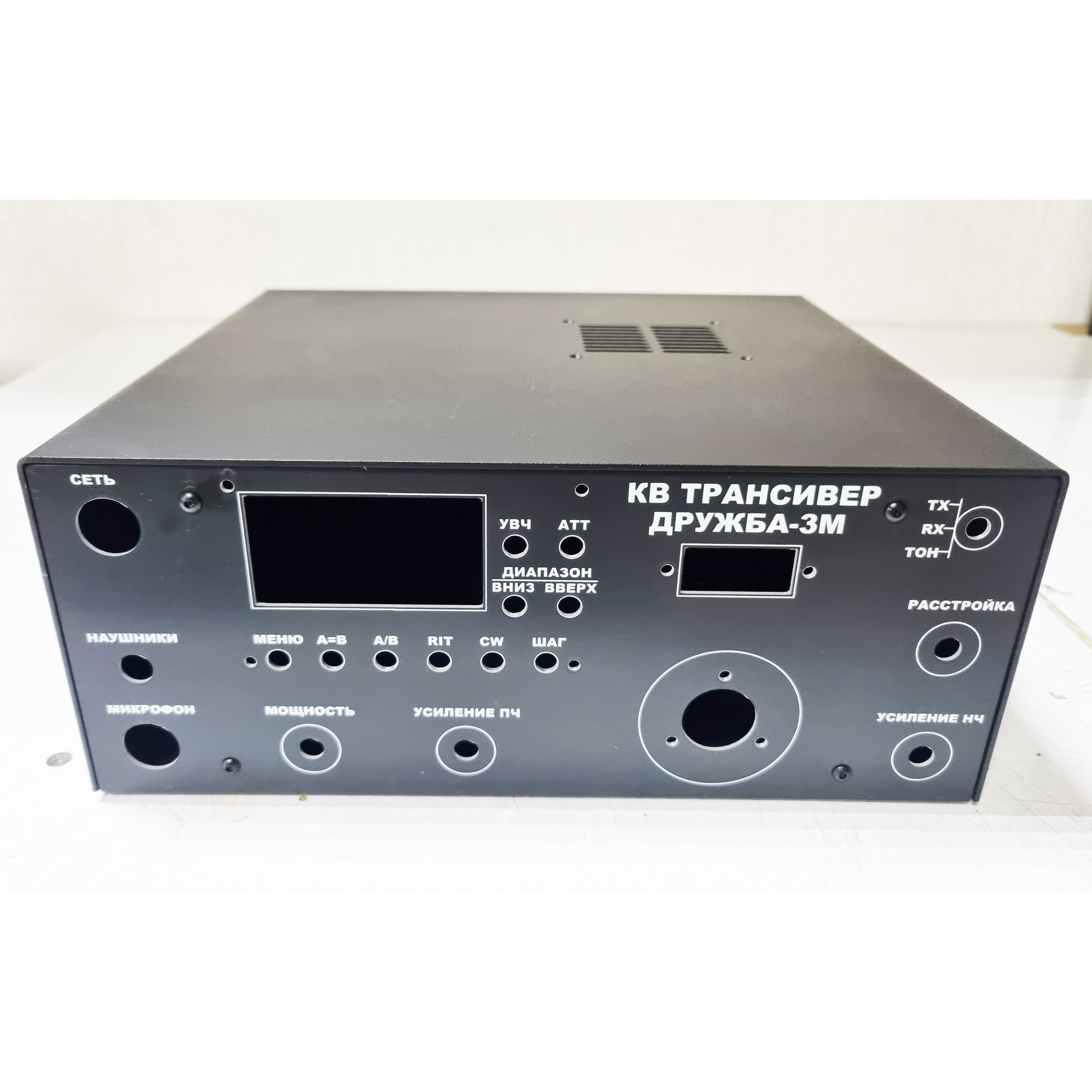

Корпус поставляется в разобранном виде + выбранной при заказе лицевой панелью.
В комплект поставки входит:

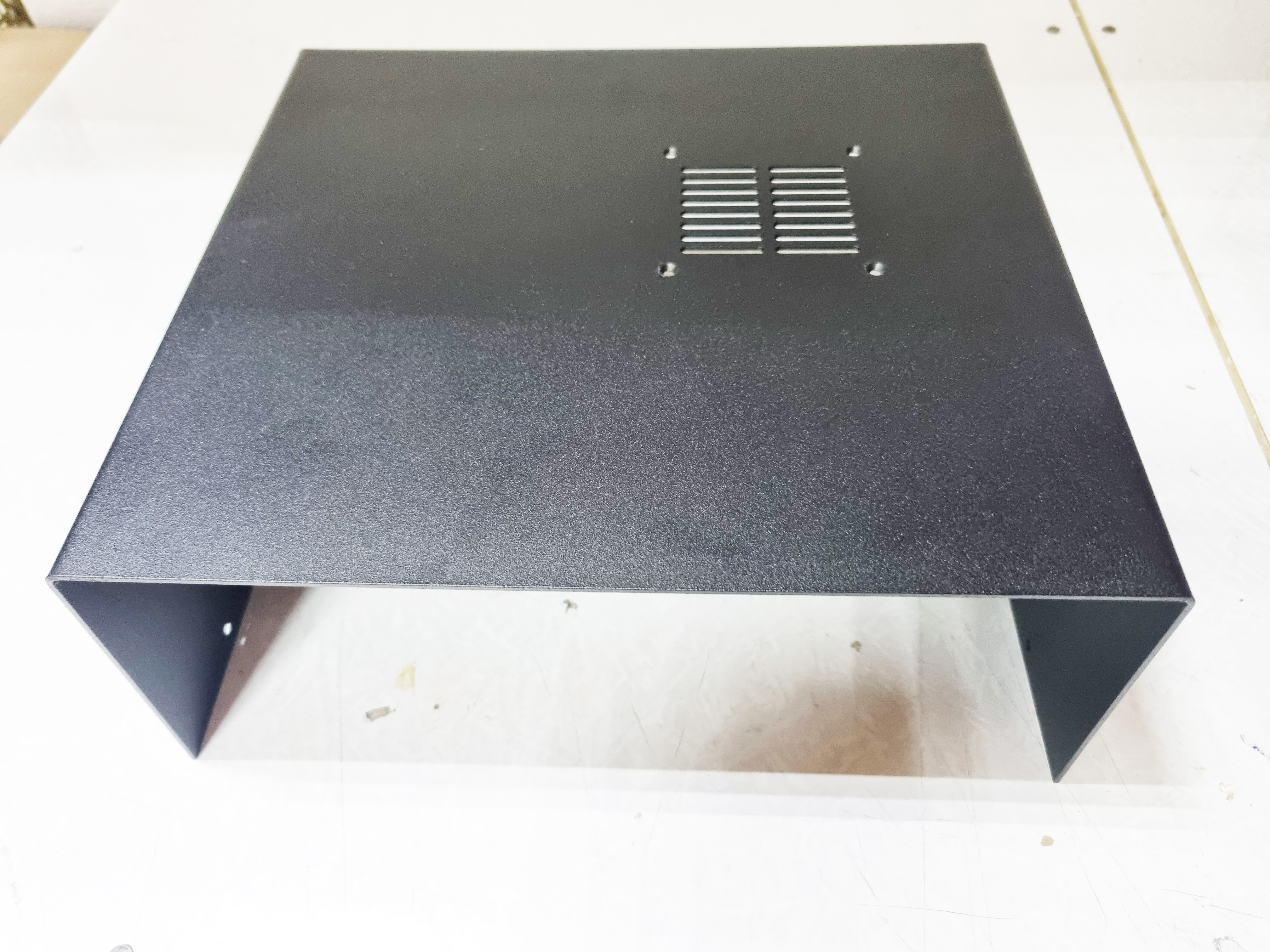

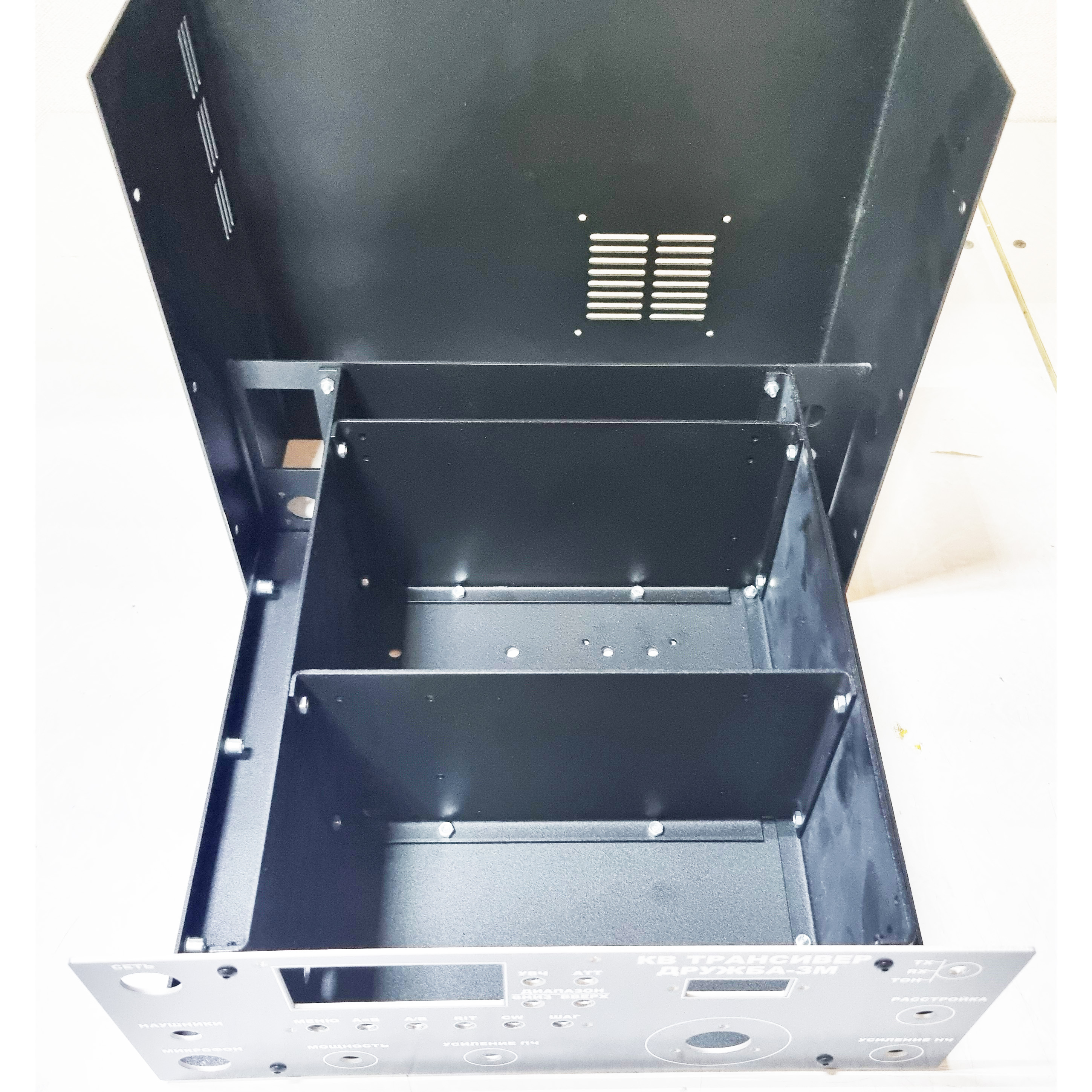

- Шасси, внутренние перегородки (4шт.), крышка корпуса, винты и гайки М3 для крепления перегородок между собой, винты М4 для крепления крышки корпуса.
- лицевая панель выполнена из алюминия. Надписи наносятся устойчивой к внешним воздействиях краской (не стирается, не пачкается, не выцветает). Сделано в заводских условиях!

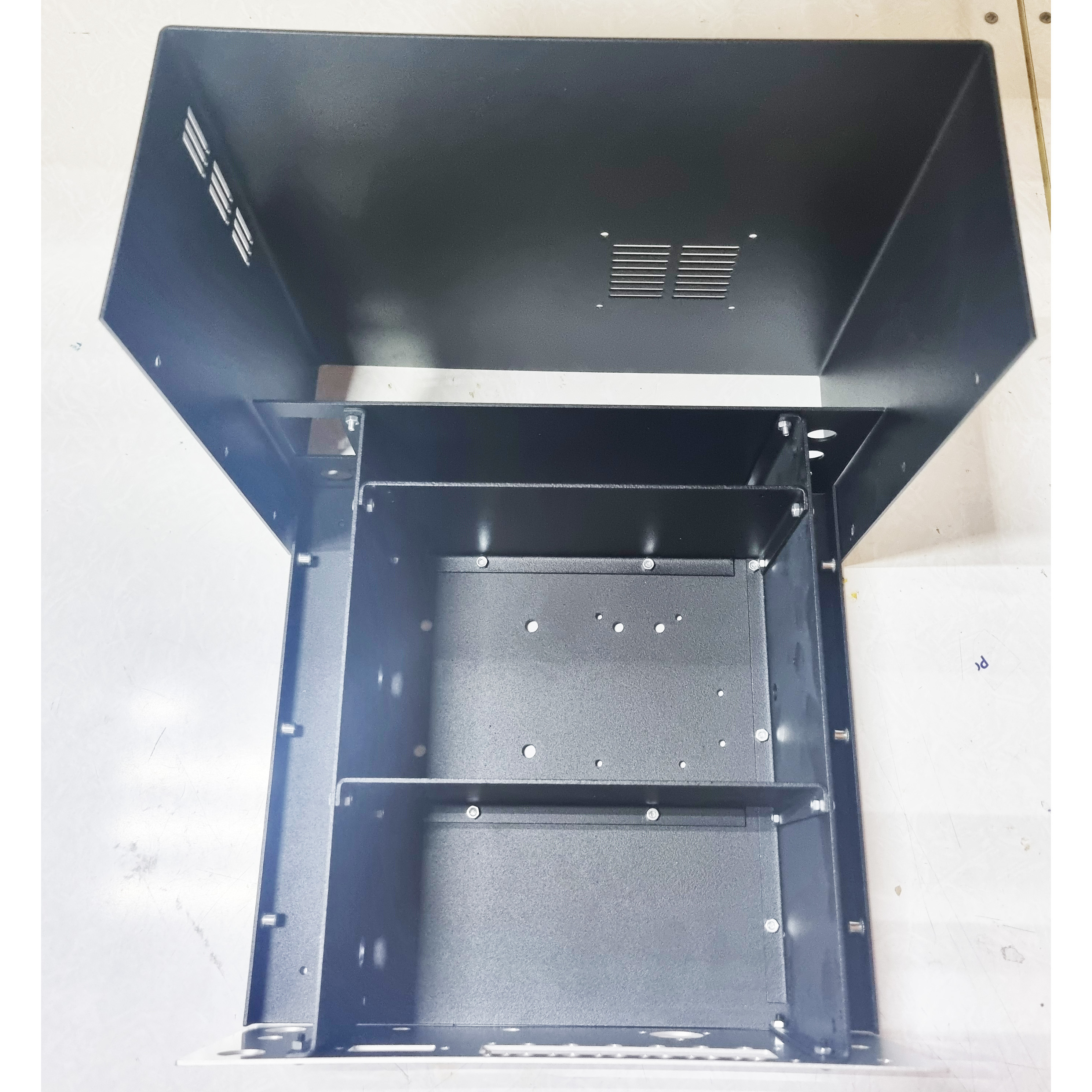

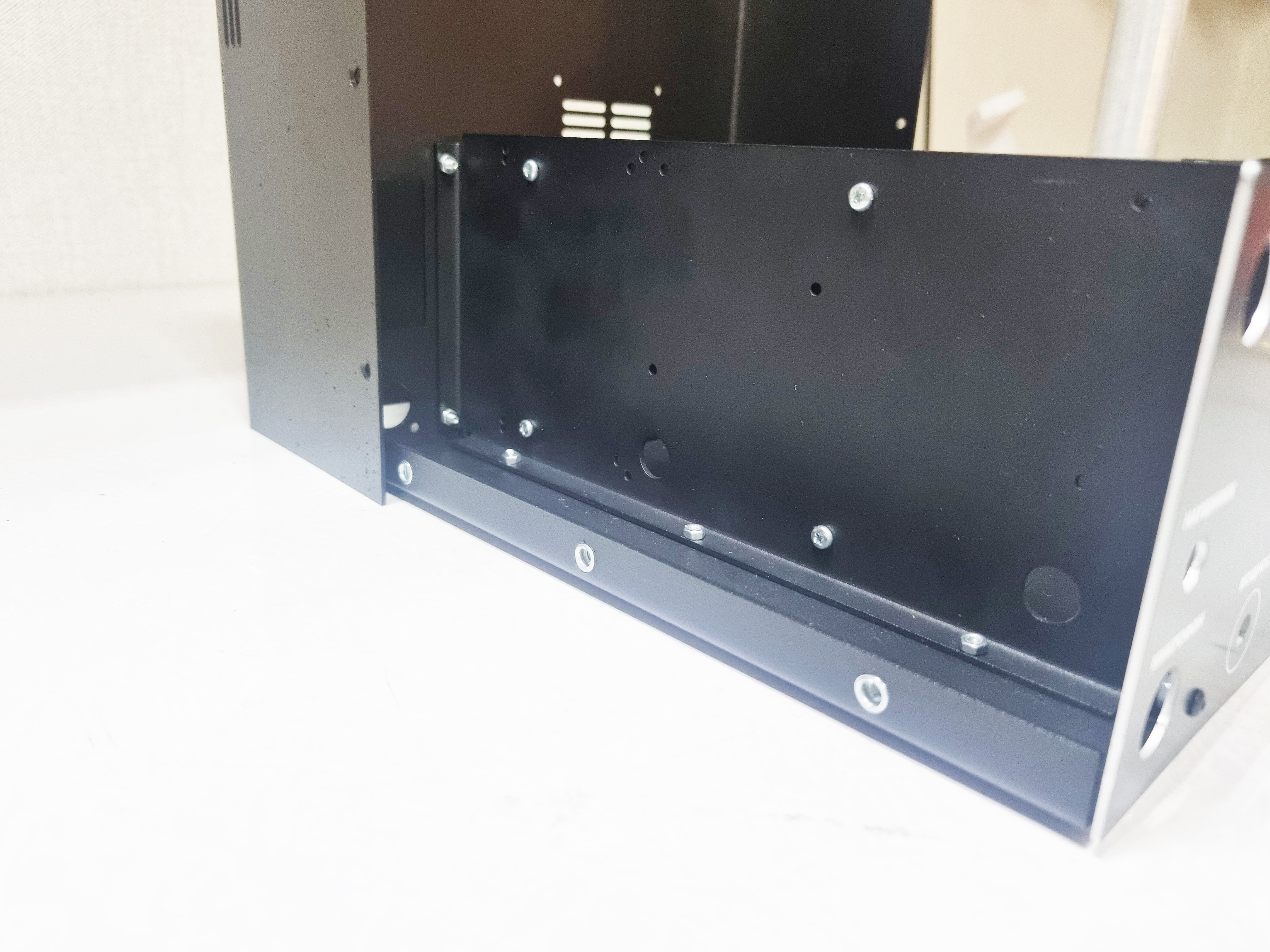

Отверстия на перегородках рассчитаны под применение следующих блоков трансивера:
- Основная плата "Дружба-М" (правая перегородка)

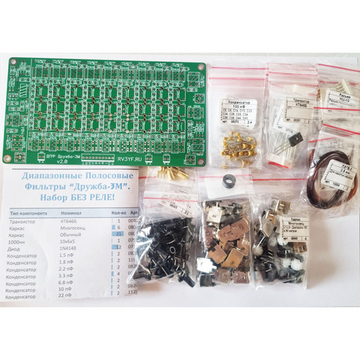

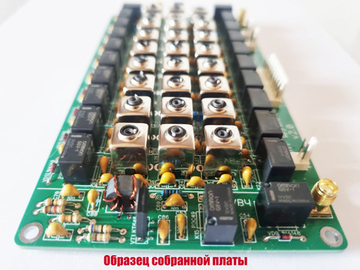

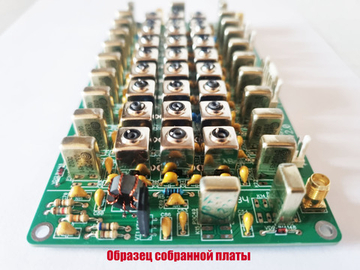

- Диапазонные полосовые фильтры серии BPF-9 или Дружба-3М (задняя перегородка).

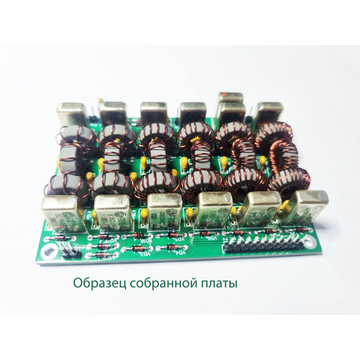

- Фильтры низких частот серии ФНЧ-2 или трехзвенных ФНЧ "Дружба-3М" (левая перегородка)
- Усилители мощности "Дружба", платы серии UM-IRF, UM-U-2017 и UM-U-2022 (левая перегородка)
- Дешифратор для синтезаторов частоты (на передней перегородке)
- Платы БОЧ и ГУН синтезатора частоты "Контура-116 (на передней перегородке).
- трансформатор серии ТПП278 и платы блока питания "Дружба" (в центре корпуса, крепление к шасси).

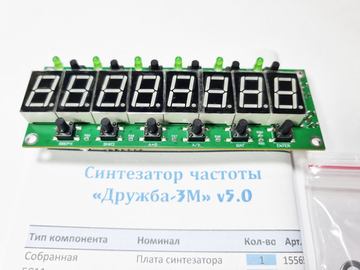

- Синтезатор частоты "Дружба-3М" версии 4.0

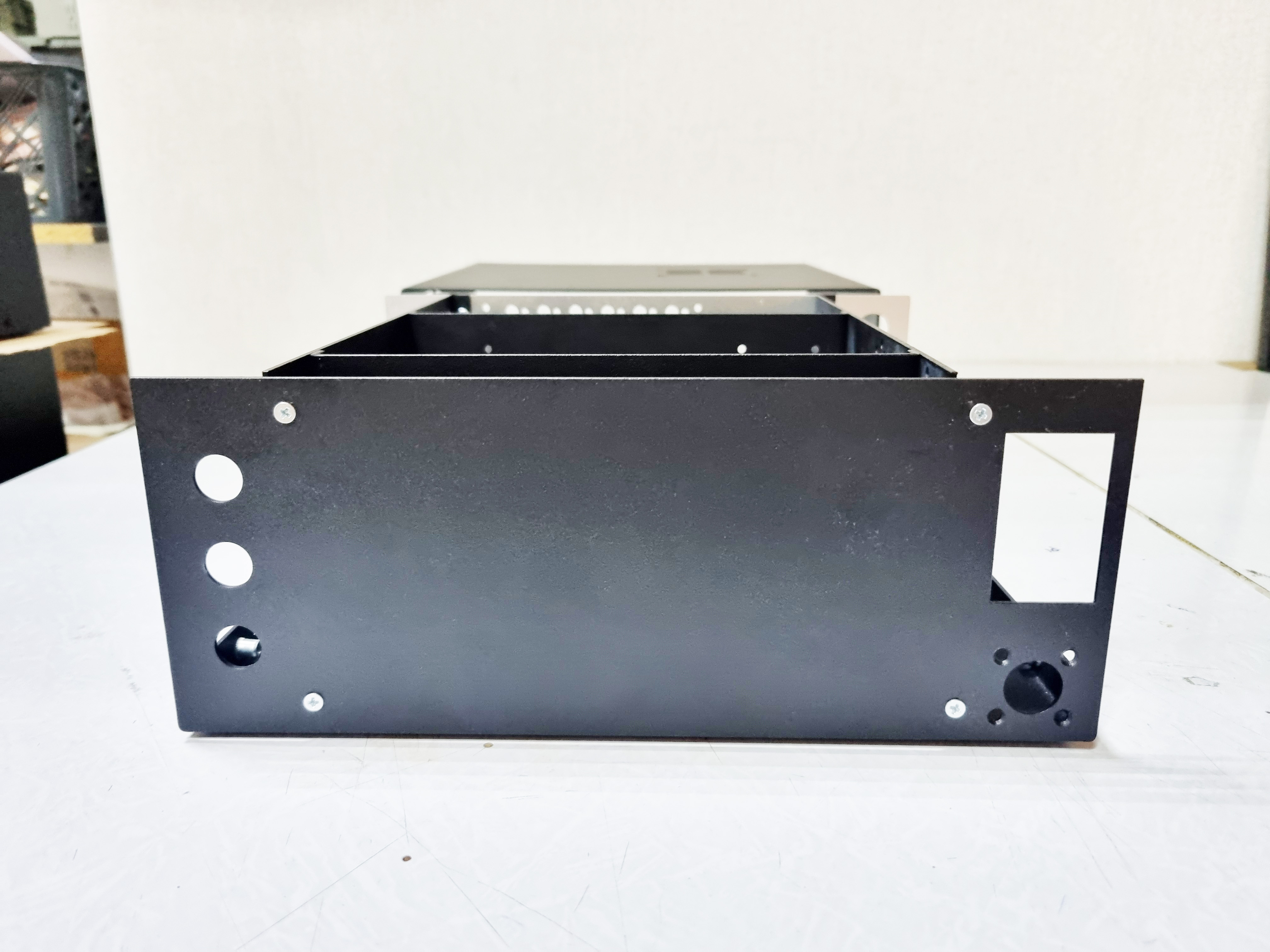

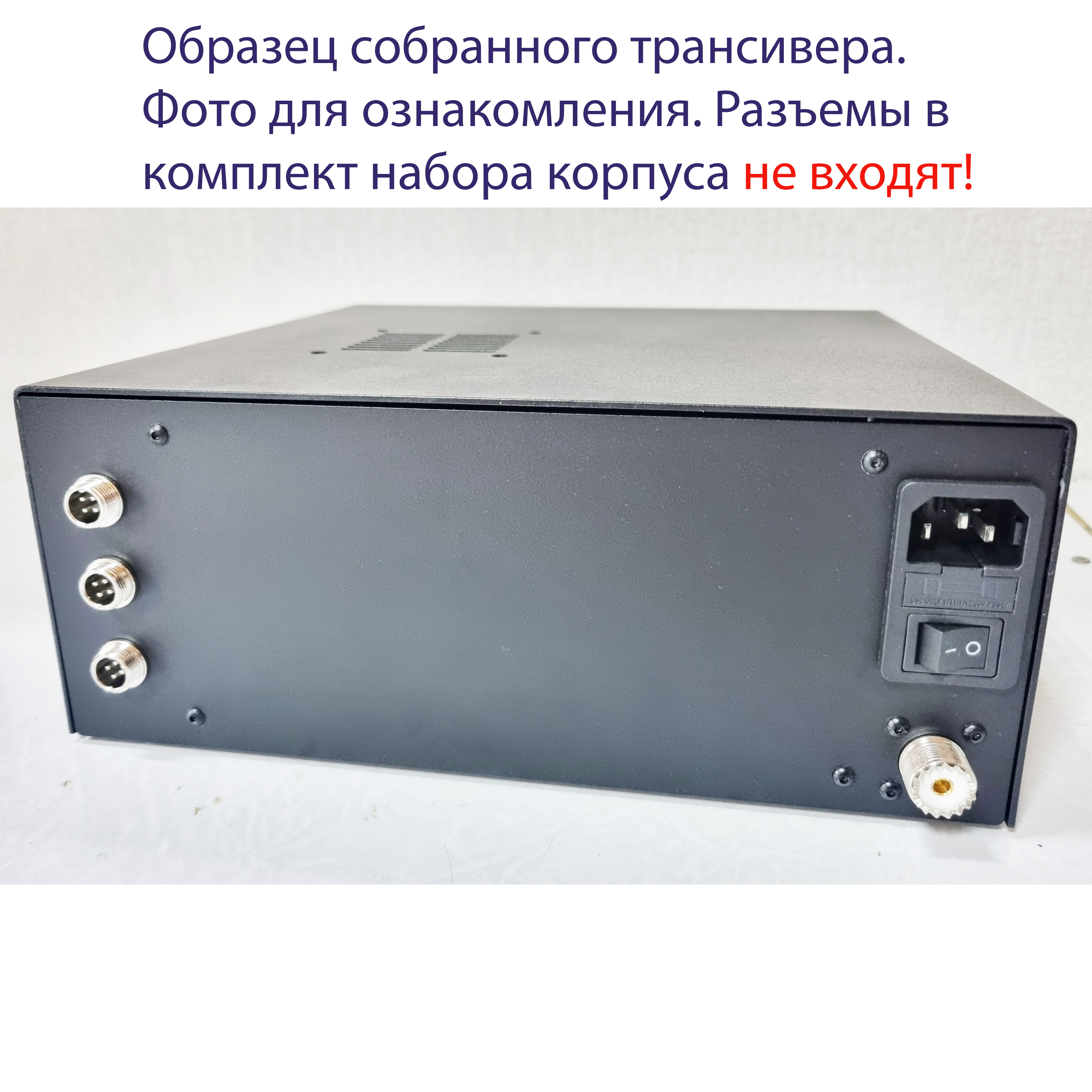

На задней стенке корпуса предусмотрено отверстие разъем для антенны типа UHF SO239, разъем по питанию с кнопкой и предохранителем с одной стороны, и три НЧ разъема (тип GX, диаметр 12 мм) для подключения телеграфного ключа, педали и пр. с другой стороны.
Размеры корпуса:
- Ширина: 263 мм
- Глубина: 243 мм
- Высота: 105 мм
Вес корпуса около 4,5 кг.

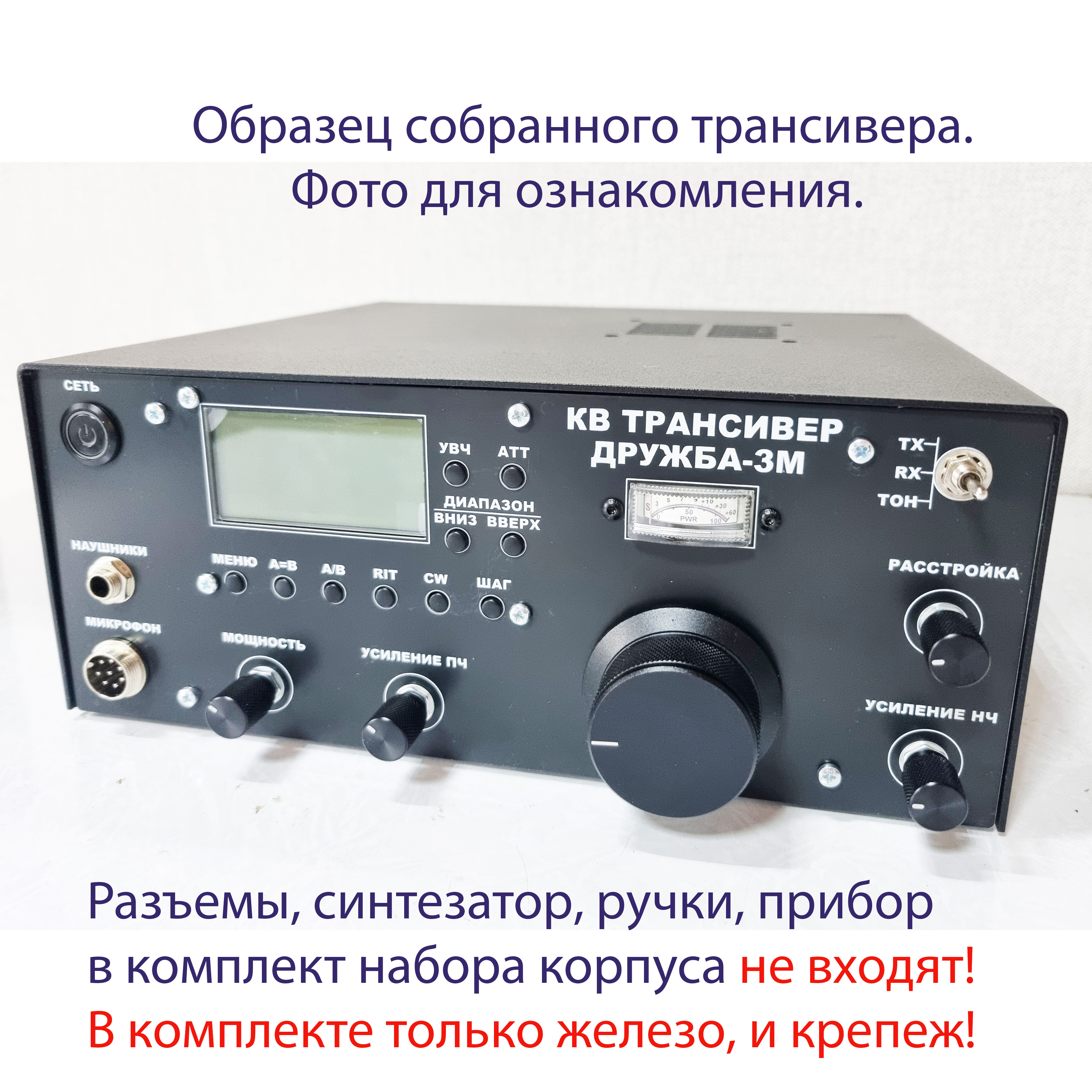

Внимание! винты для крепления печатных плат, стойки, разъемы, верньеры, энкодеры, ручки управления, синтезаторы, платы и так далее в комплект не входят. В комплекте только "железо" и винты для их крепления!
