Трансиверы в наличии!

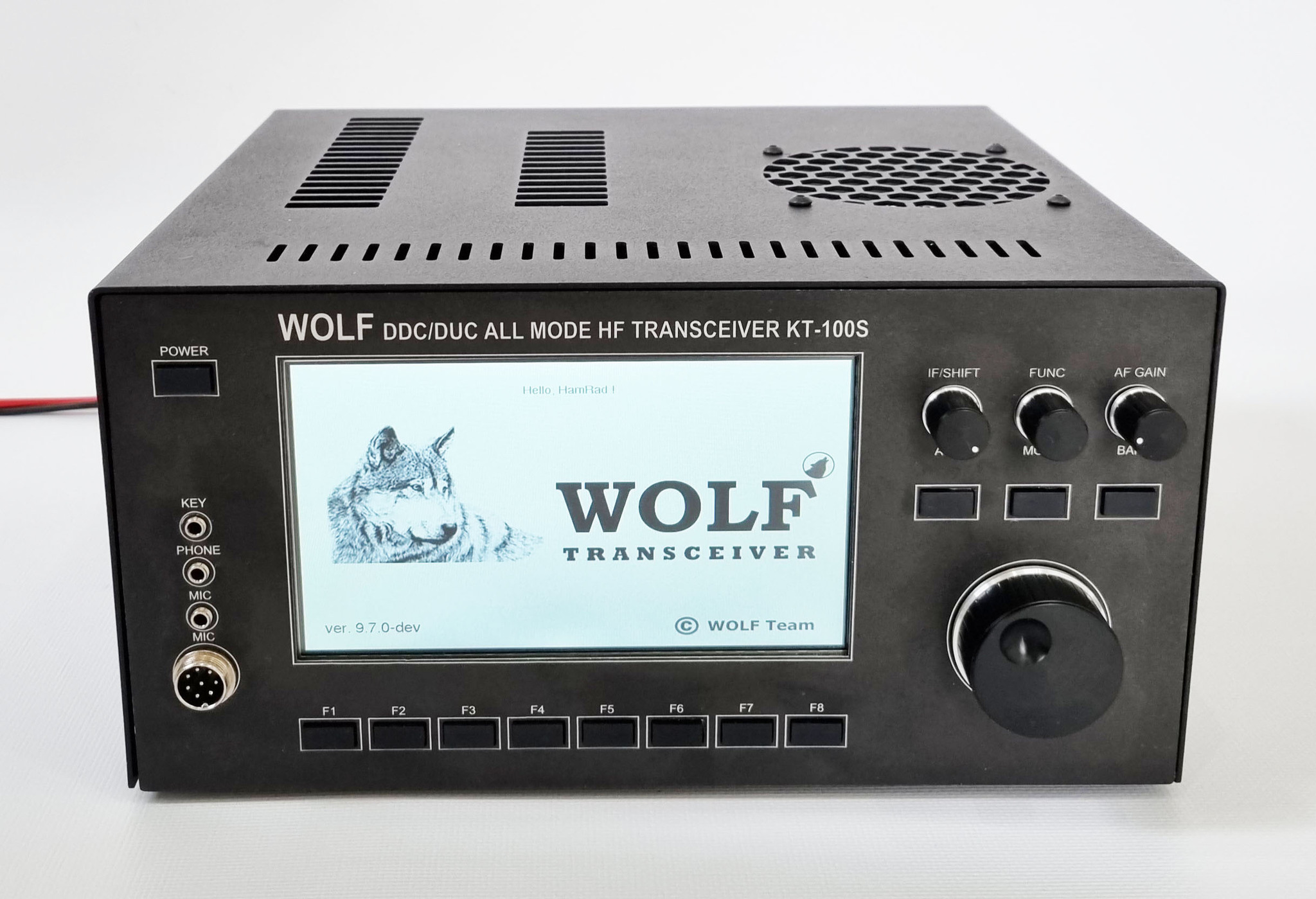

Серийная версия популярного КВ трансивера Волк.

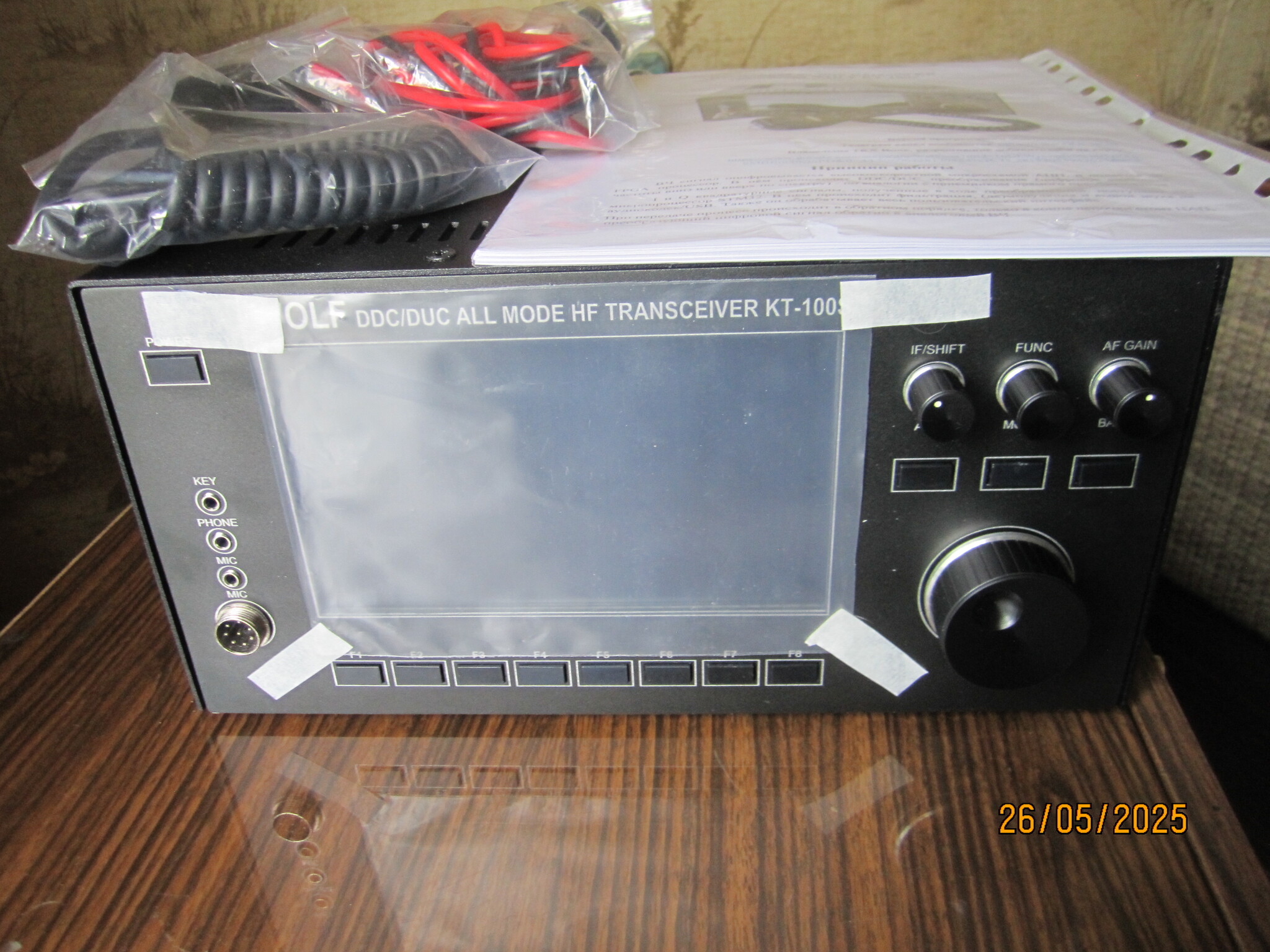

Трансивер WOLF KT-100S поставляется в полностью настроенном виде, в комплекте c гарнитурой Kenwood MC-43S.
Трансивер состоит из пяти основных узлов:
- Фронтальной платы с дисплеем
- Основной платы трансивера
- Плата диапазонных полосовых фильтров от 0 до 60 МГц (фильтры 5-контурные выполнены на кольцах Amidon) + УВЧ. Фильтры переключаются реле.
- Плата усилителя мощности до 100Вт выполнена по хорошо зарекомендовавшей схеме от японского трансивера. Охлаждение радиаторное + воздушное кулерами.
- Плата трехзвенных ФНЧ на все любительские КВ диапазоны и автоматический тюнер для настройки антенн. Имеется поддержка до 4-х одновременно подключенных антенн.
Размер корпуса 305х270х150 мм.
Вес трансивера 8 кг.
Вес трансивера брутто с упаковкой 10кг
Трансивер разработан, произведен и собран в России.
Гарантия 1 год.
Количество первой партии трансиверов ограничено. Не откладывайте покупку на завтра!
Комплектация набора для самостоятельной сборки:
- Набор основной платы трансивера (rev.34)
- Набор фронтальной платы трансивера
- Набор для сборки платы ДПФ и УВЧ (плата предварительно собрана на заводе - все SMD компоненты запаяны)
- Набор для сборки платф ФНЧ и тюнера (плата предварительно собрана на заводе - все SMD компоненты запаяны)
- Набор для сборки усилителя мощности (плата предварительно собрана на заводе - все SMD компоненты запаяны)
- Корпус трансивера + радиатор, вентиляторы охлаждения + динамик + ВЧ кабели
Технические характеристики
● Частоты приёма: 0 MHz - 60 MHz
● Частоты передачи: 0 MHz - 30 MHz
● Дисплей 7 дюймов с тачскрином.
● Мощность TX: 100 Вт (гарантируется только на любительских КВ диапазонах)
● Чувствительность (SINAD- 10дБ): -131dBm или 0,06 мкВ (гарантируется только на любительских диапазонах)
● Антенные входы: 4
● Виды модуляции (TX/RX): CW, LSB, USB, AM, SAM, FM, WFM, DIGI
● Отключаемый УВЧ
● Регулируемый аттенюатор на 6, 12 и 18 дБ
● Диапазонные полосовые фильтры 0 – 30 МГц для каждого КВ диапазона.
● Динамический диапазон АЦП (16 бит) ~100дБ
● Напряжение питания: DC 13.8В
● Потребляемый ток при приёме: до 1А
● Потребляемый ток при передаче: до 17А+ при максимальной мощности 100Вт
Функции трансивера
● Панорамный индикатор (спектроскоп + водопад) шириной до 384 кГц
● Несколько видов оформления спектра
● Второй виртуальный приемник
● Регулируемая полоса пропускания: ФВЧ от 0гц до 2700гц, ФНЧ от 100гц до 20кГц
● Встроенный КСВ/Power метр
● Автоматический и ручной Notch фильтр
● Отключаемое АРУ (AGC) с регулируемой скоростью атаки
● AGC учитывает особенности человеческого слуха (K-Weighting)
● Карта диапазонов, с возможностью автоматического переключения модуляции
● Цифровое уменьшение шумов (DNR),
● Подавитель импульсных помех (NB)
● CAT виртуальный COM-порт (эмуляция FT-450/TS-2000), CW порт: RTS-PTT, DTR-CW
● Работа по USB (передача звука, CAT, KEY, PTT)
● RDS/CW/RTTY декодер, самоконтроль, гаусс-фильтр
● Построение графиков КСВ по диапазонам
● Анализатор спектра
● Эквалайзер TX/RX, ревербератор
● FT8 приёмник/передатчик
● SSB/FM Режим сканера
● Поддержка канального режима
● VOX
● Режим WSPR маяка
● Поддержка SDHC/SDSC/SDXC карт памяти до 16 Гб
● Цифровой магнитофон, проигрывание быстрого сообщения в эфир
● TCXO стабилизация частоты
● Работа по WiFi: Синхронизация времени, виртуальный CAT-интерфейс, Интернет сервисы
● Режим аппаратной самодиагностики
● Обновление прошивки по USB, St-Link
Принцип работы трансивера
ВЧ сигнал оцифровывается высокоскоростной микросхемой АЦП, и подаётся на FPGA процессор. В нём происходит DDC/DUC преобразование (цифровое смещение частоты вниз или вверх по спектру) - по аналогии с приёмником прямого преобразования.
I и Q квадратурные сигналы, полученные в ходе преобразований, поступают на микропроцессор STM32. В нём происходит фильтрация, (де)модуляция и вывод звука на аудиокодек/USB. Также он обрабатывает весь пользовательский интерфейс.
При передаче процесс происходит в обратном порядке, только в конце цепочки стоит ЦАП, преобразующий цифровой сигнал обратно в аналоговый ВЧ.
