Кварцевый фильтр "Десна-8.812"

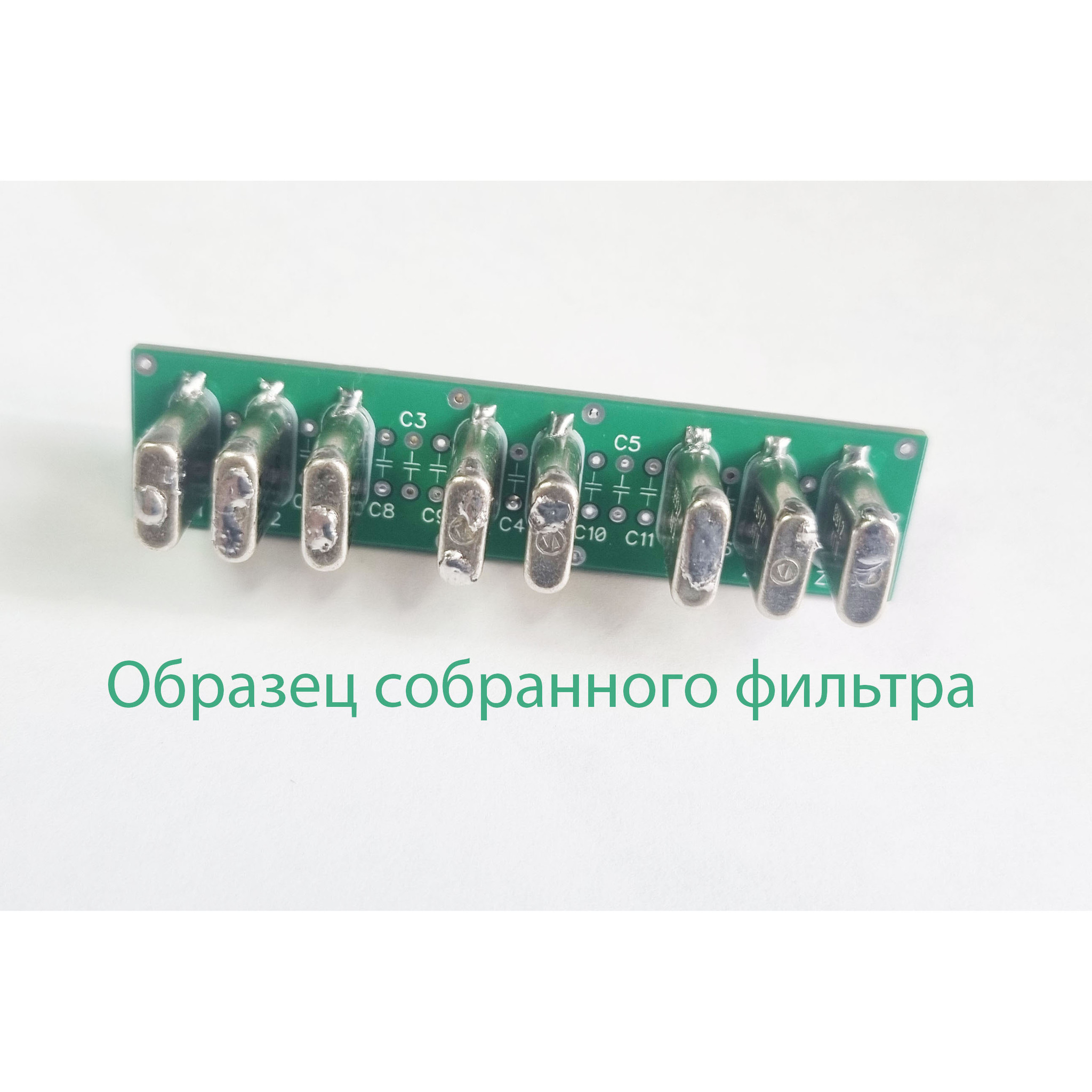

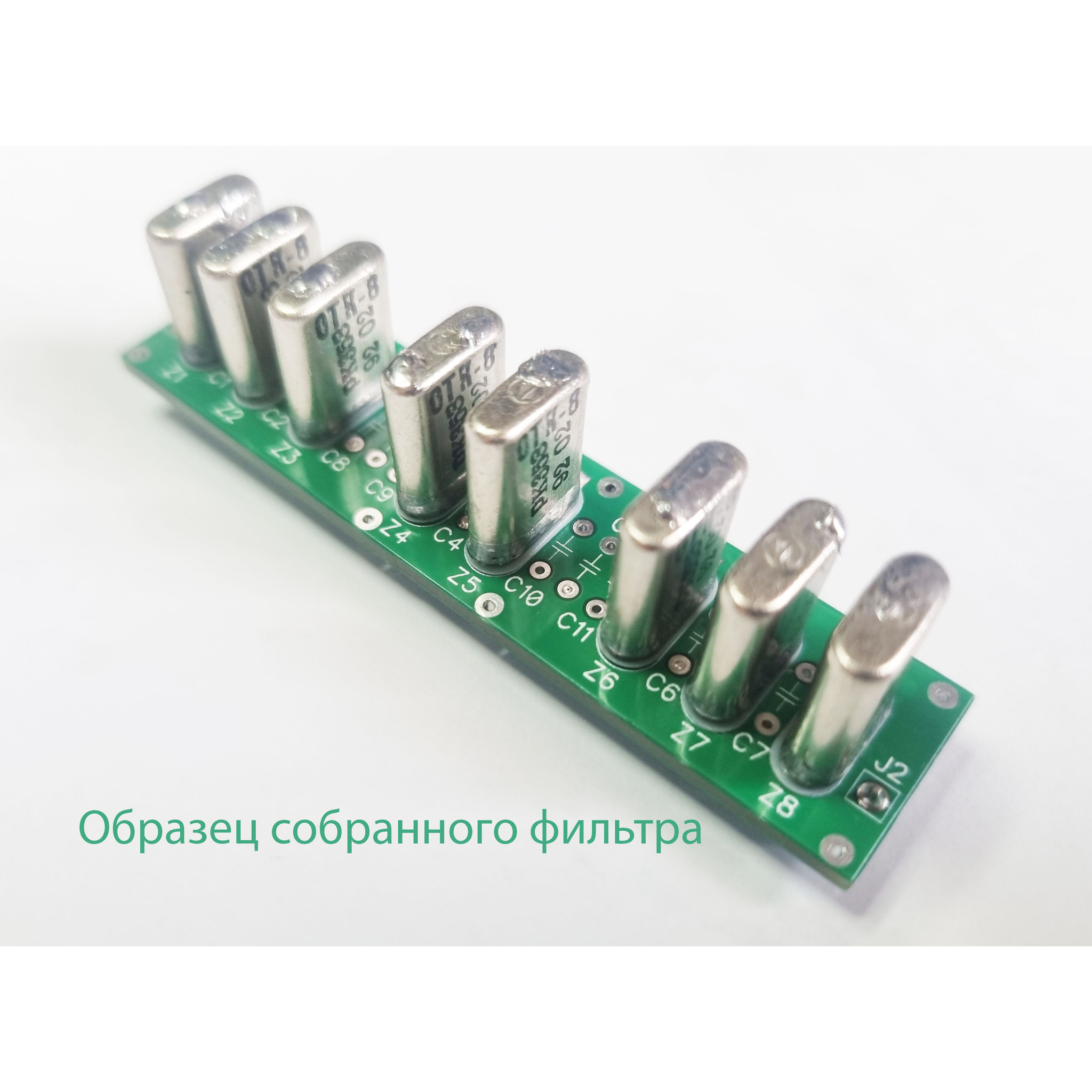

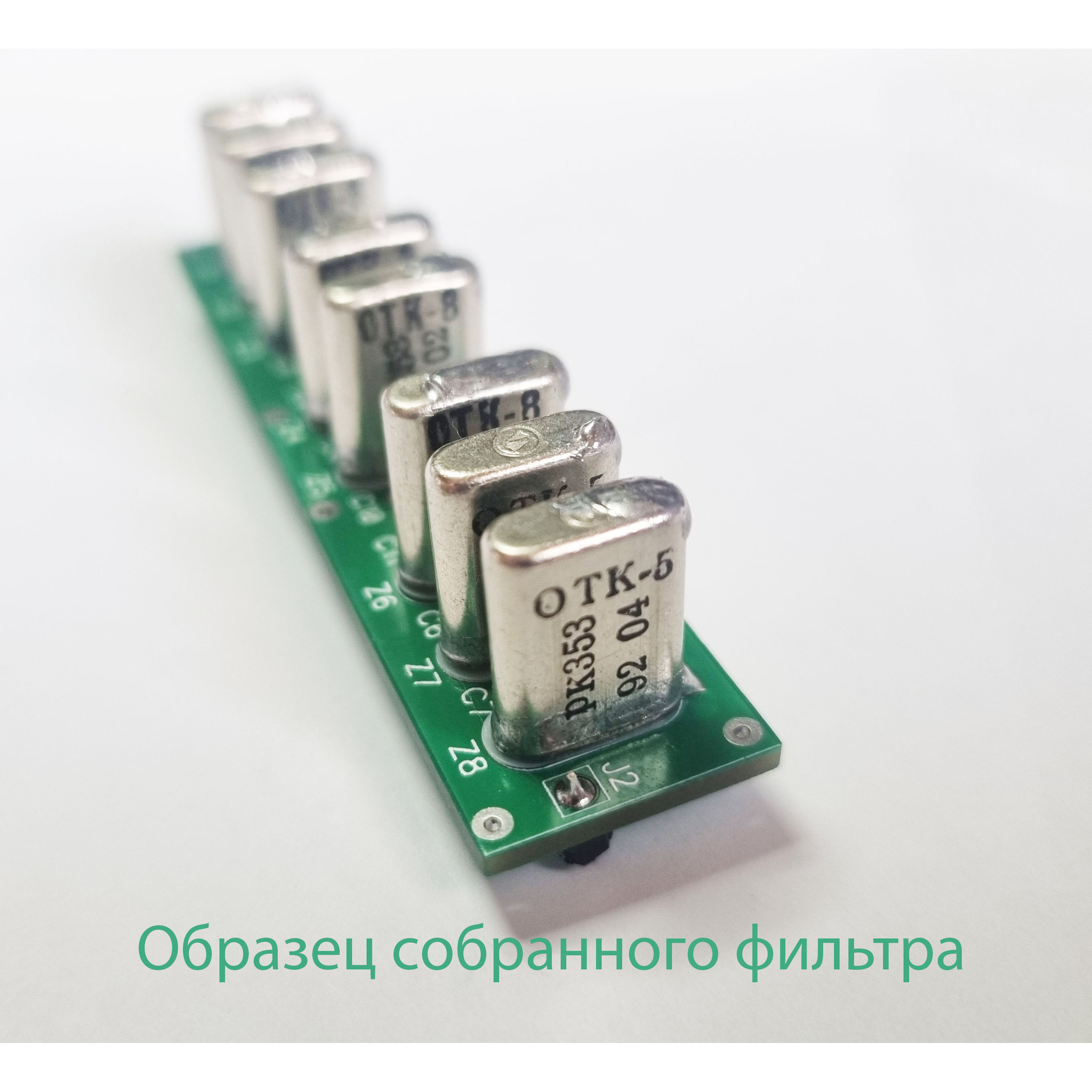

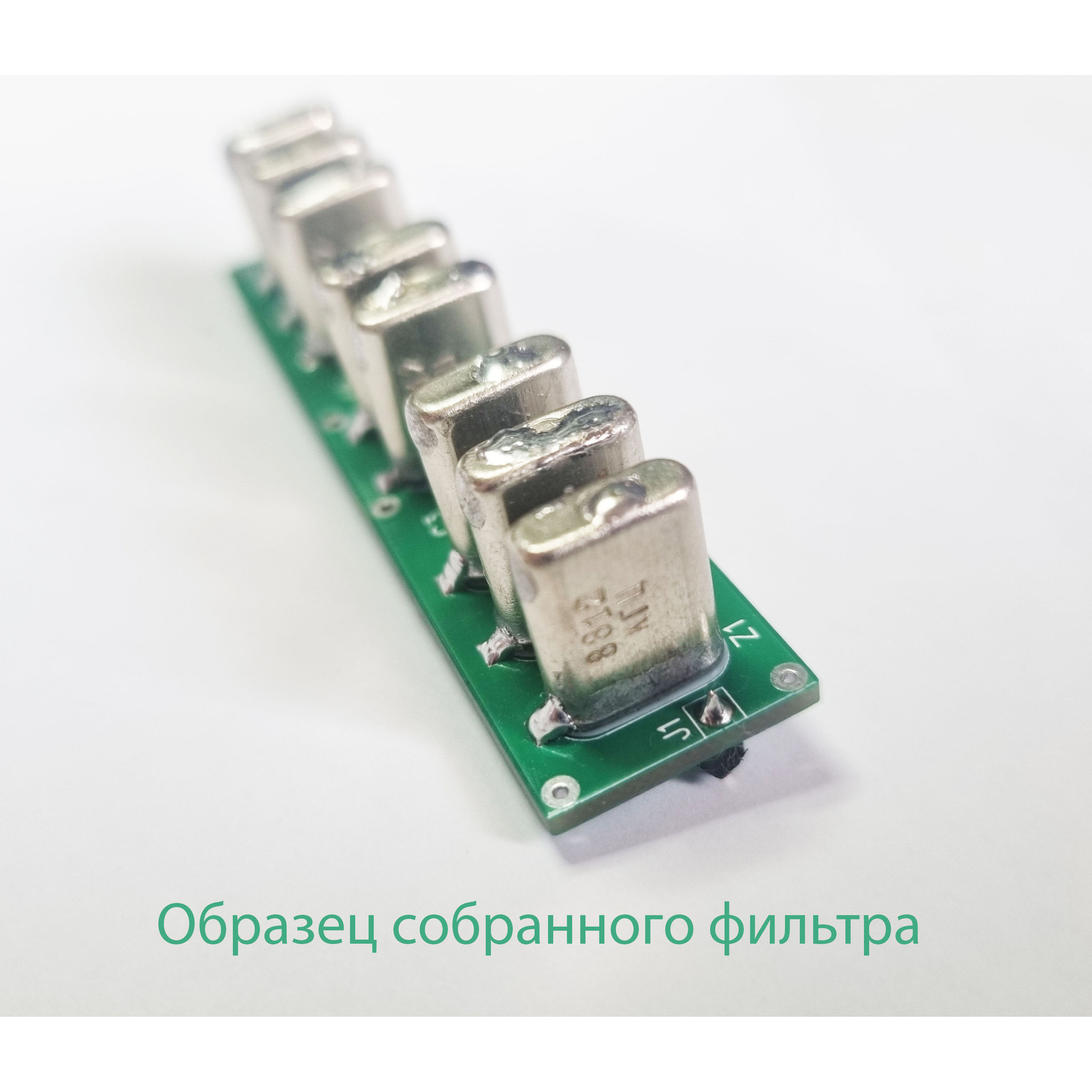

Набор предназначен для изготовления восьмикристального кварцевого фильтра «Десна-8.812» или двух четырех-кристальных фильтров на частоту 8.812 МГц.

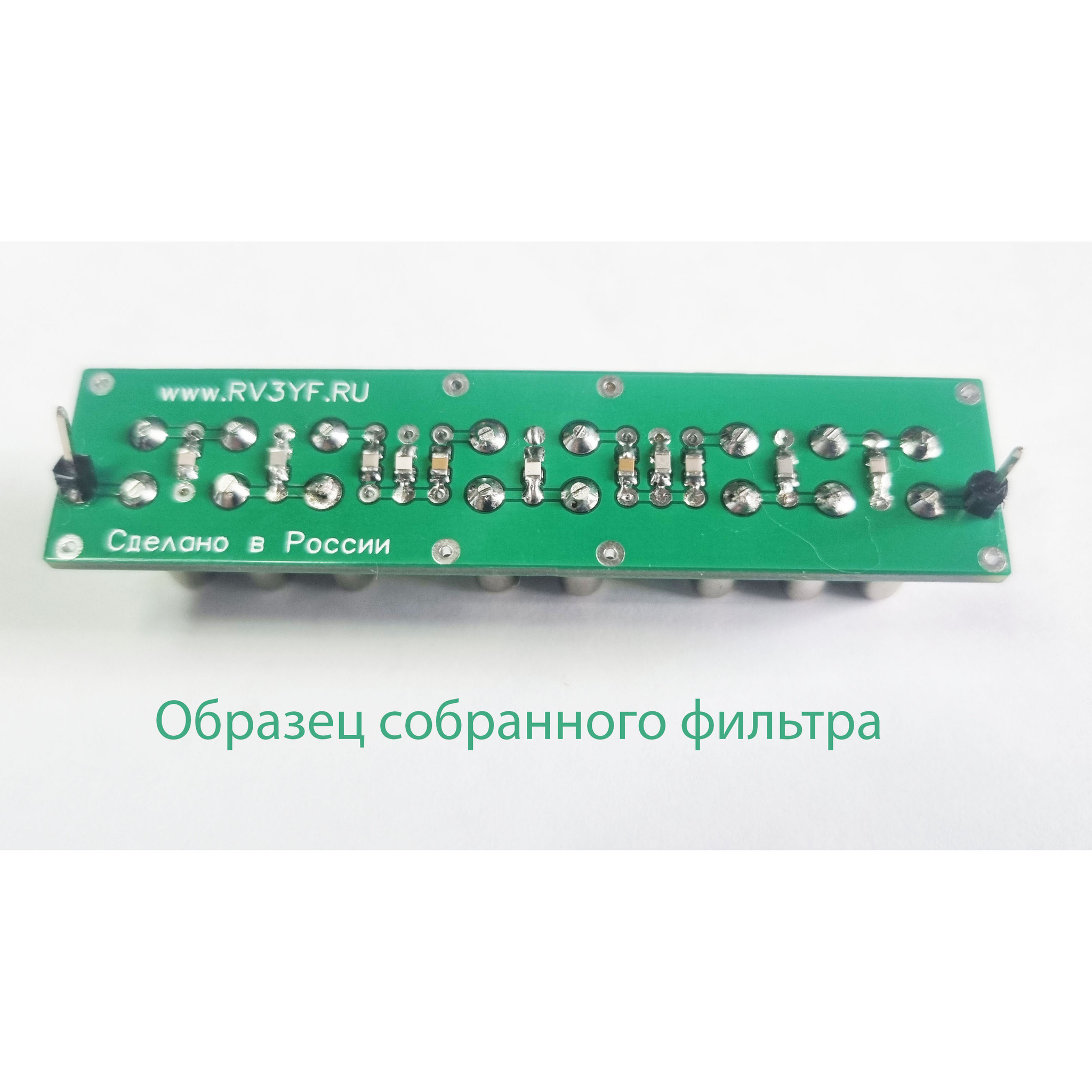

Для изготовления лестничных кварцевых фильтров используются подобранные высокодобротные кварцевые резонаторы РК353 на частоту 8,812 МГц, конденсаторы для smd монтажа размера 0805, но печатная плата позволяет использовать размер 1206 или выводные конденсаторы типа К10-17Б.
Изготовленный восьмикристальный кварцевый фильтр имеет следующие параметры:
• коэффициент прямоугольности по уровням 6 и 60 дБ ~ 1.5;
• затухание за полосой пропускания более 80 дБ;
• неравномерность в полосе пропускания – не более 2 дБ;
• полоса пропускания по уровню 3 дБ – 2.5 0,15 КГц;
• входное и выходное сопротивление - 160 Ом.

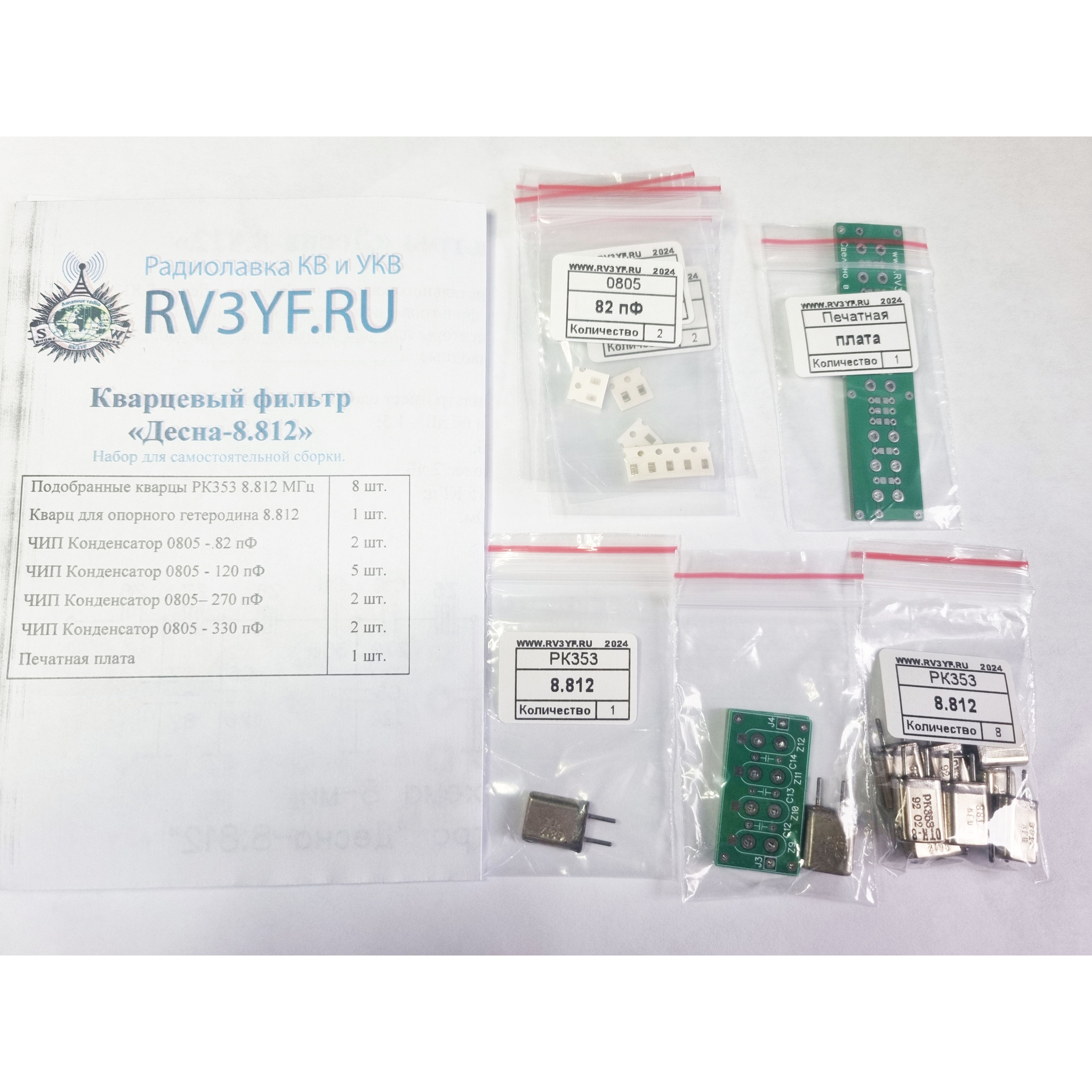

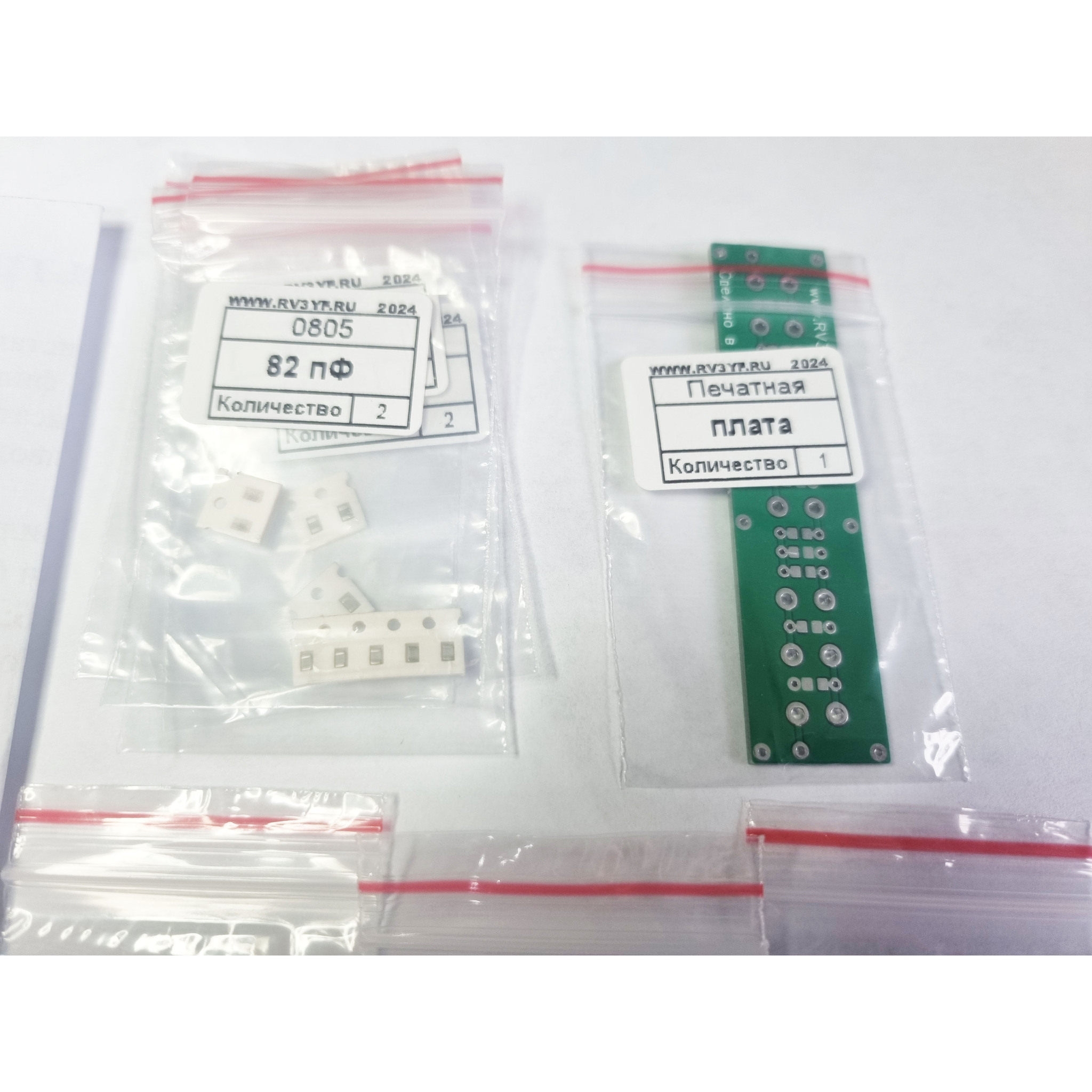

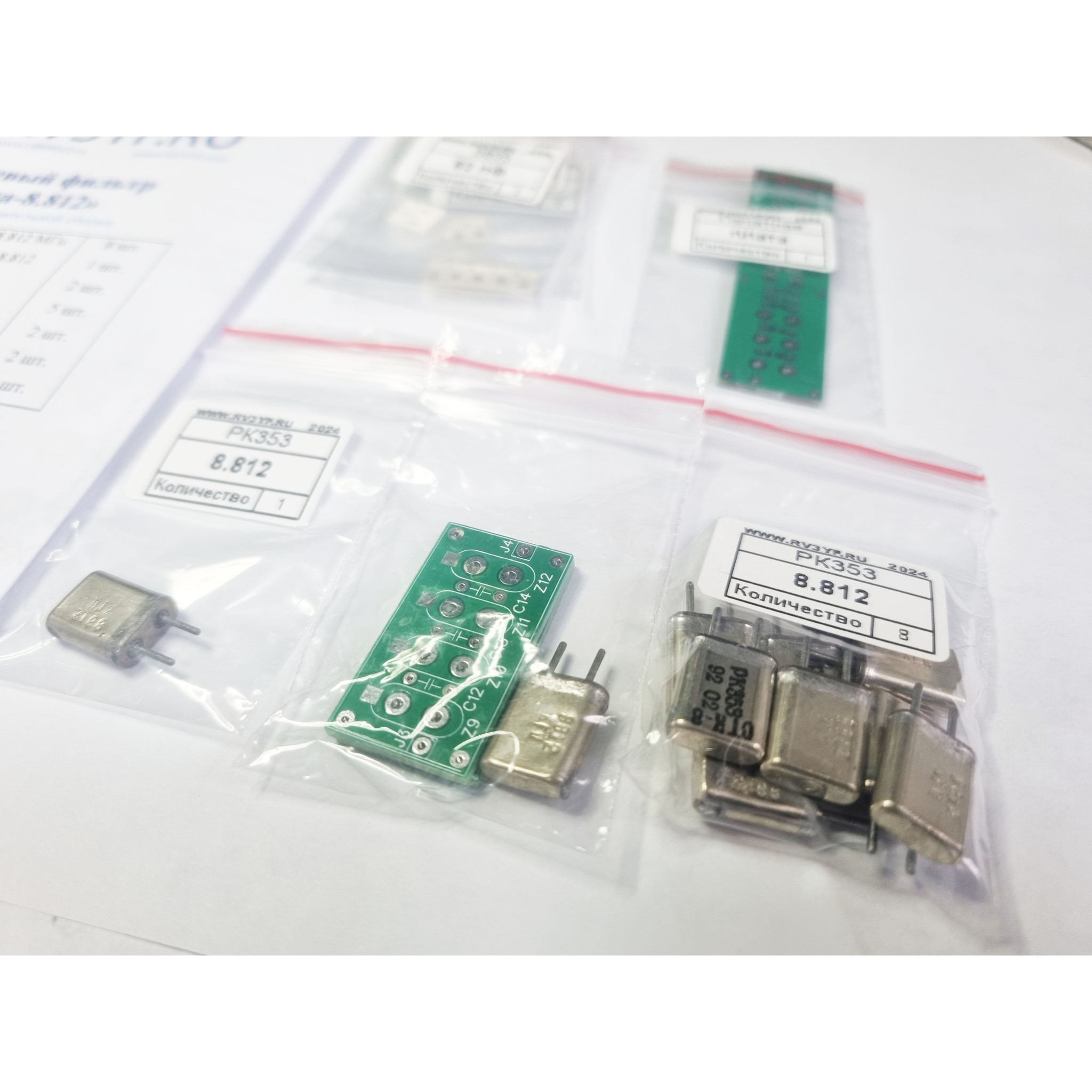

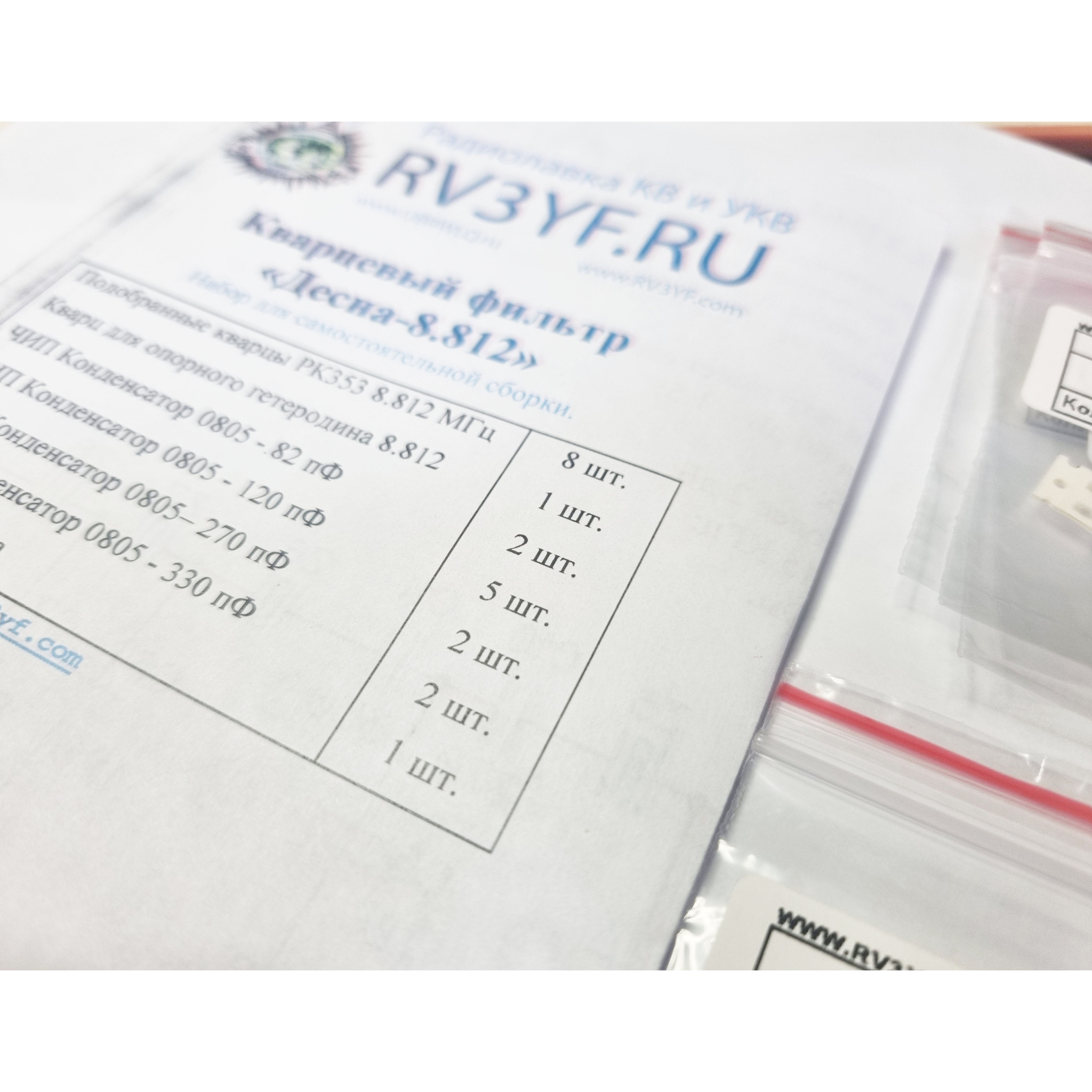

В комплект набор входят подобранные кварцы, конденсаторы + 2 опорных кварца, а также две платы для сборки 4-х кристальных фильтров.

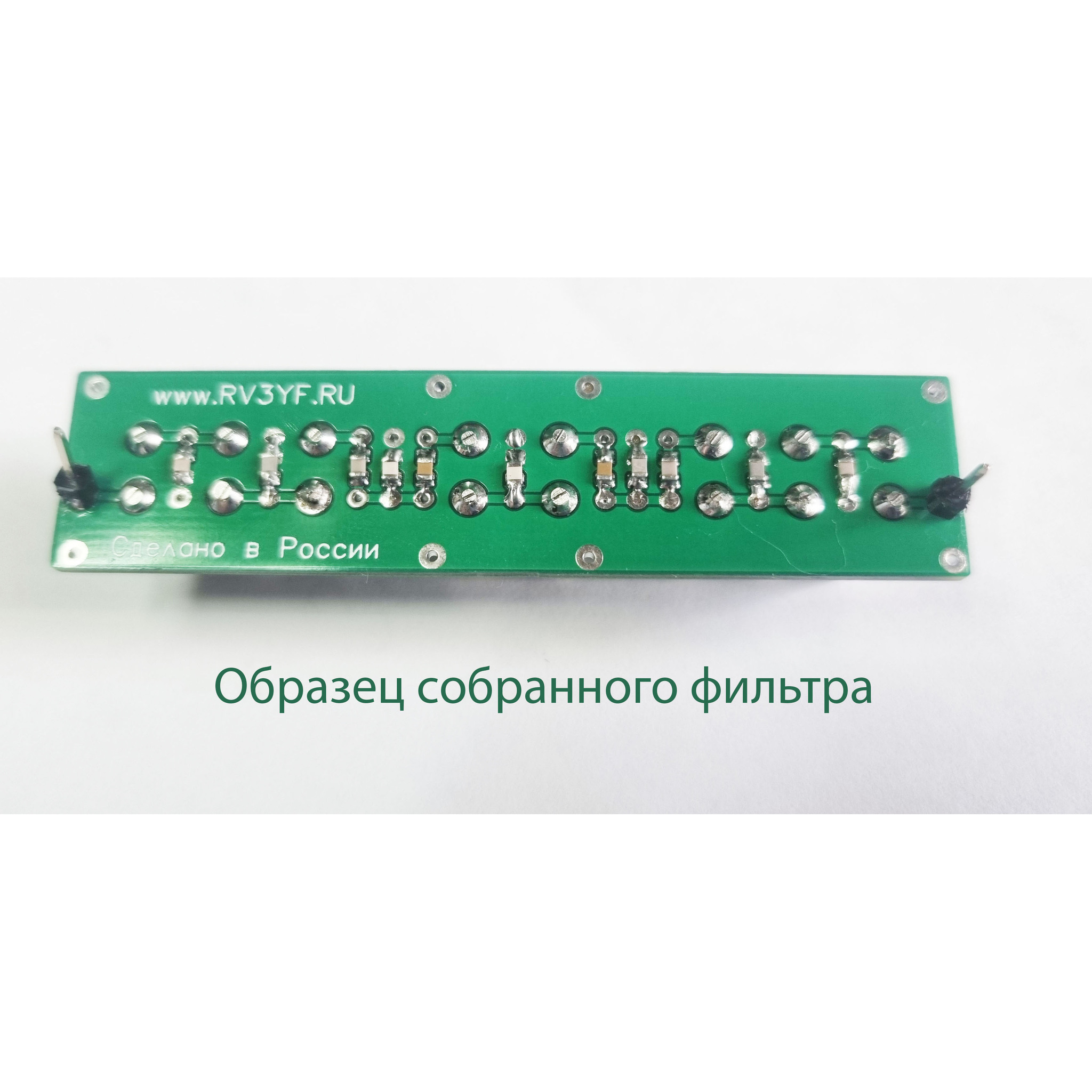

Размер платы для 8-ми кристального фильтра 72х17мм.
Размер платы для 4-х кристального фильтра 33х17мм.
