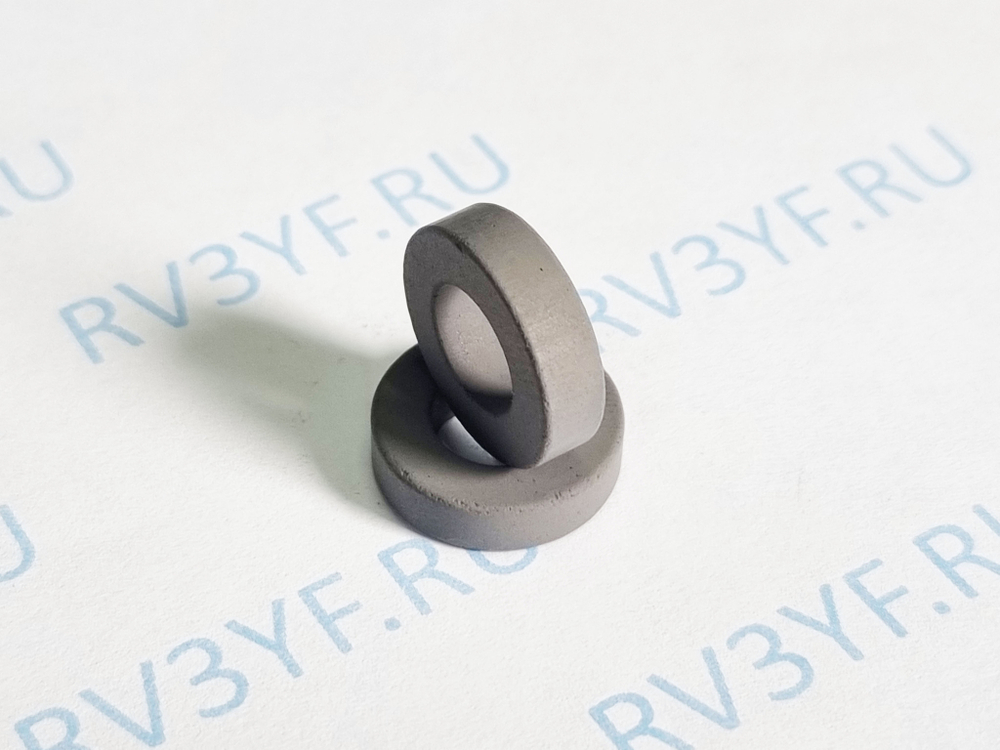

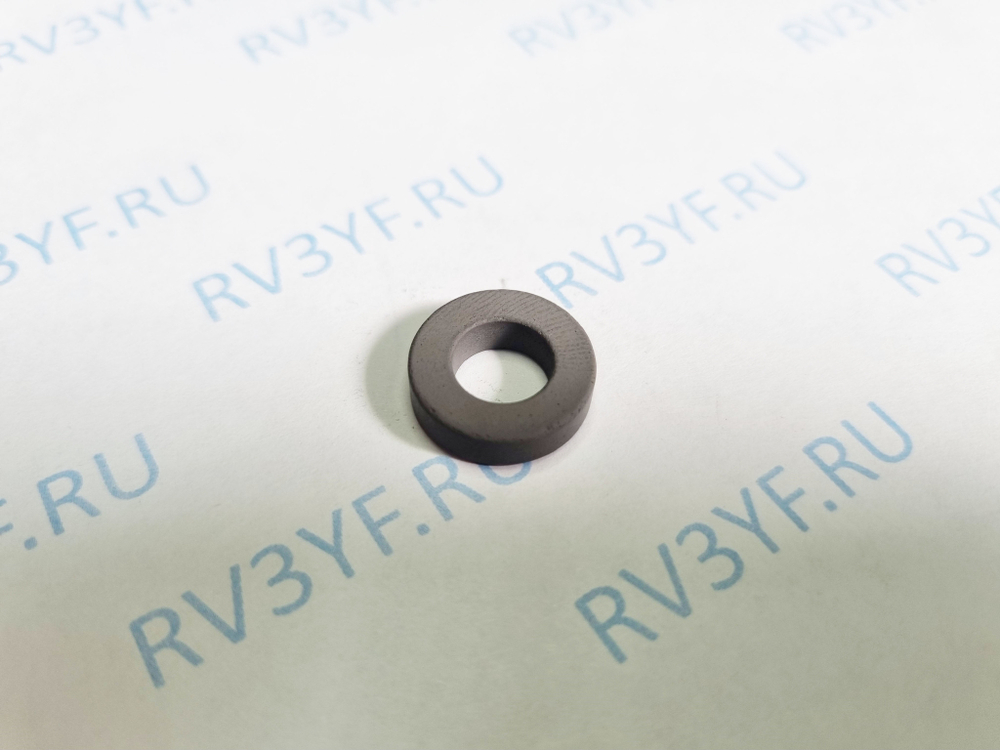

Сердечник К68-02 (полный аналог Amidon T68-2). Производство Россия.
Выполнен из того же материала - порошкового железа, и по той же технологии, что изготавливаются американские кольца Amidon T68-2.
А зачем платить больше, если есть свое, отечественное?
Расчет кольца: 17.5х9.4х4,8
Для расчета количества витков можно пользоваться калькуляторов для колец Amidon T68-2.
Высокая добротность сердечников (не менее, чем у оригинальных Amidon) подтверждена испытаниями на заводе, о чем имеется соответствующий сертификат. Также мы провели собственные испытания на приборе Е9-4 на различных частотах, а затем проверили работу колец в ФНЧ и автоматическом тюнере на 100Вт.
Данные сердечники рекомендуется использоваться в фильтрах нижних частот (ФНЧ), в генераторных задающих цепях.
Лабораторные испытания
Магнитная проницаемость: 10
Добротность
- на частоте 8МГц - не менее 210
