Сердечник: ШЛ20х20
Мощность: 36 Вт
Ток первичной обмотки: 0,37/0,215 А
Масса: 1,2 кг
Выводы обмоток Напряжение, В Допустимый ток, А
7-8 28 0,24
9-10 28 0,24
11-12 28 0,19
13-14 28 0,19
15-16 6,3 0,24
17-18 6,3 0,24
19-20(21) 5(6,3) 0,8
22-23(24) 5(6,3) 0,8
Таб.1. Электрические параметры

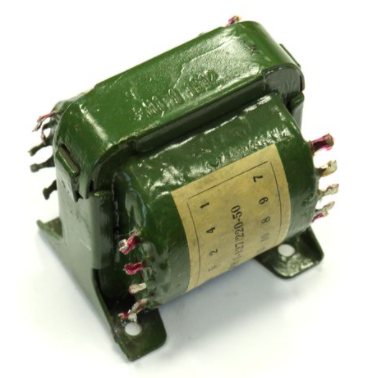

трансформатора ТАН1-127/220-50 и ТАН1-220-50
Трансформаторы ТАН1 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТАН1-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТАН1 на 220 В такие же, как у соответствующих трансформаторов ТАН1 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТАН1 на 127/220 В:
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 2 и 3, 5 и 6 - 7 В.
При использовании трансформаторов ТАН1-127/220 на 127 В необходимо:
соединить выводы 1 и 4, 3 и 6, при этом первичные обмотки 1-3 и 4-6 соединяются параллельно;
подать напряжение 127 В на выводы 1 и 3 или 4 и 6.
При использовании трансформаторов ТАН1-127/220 на 220 В необходимо:
соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.
