Цифровой генератор низкой частоты с ЖКИ TIC8148

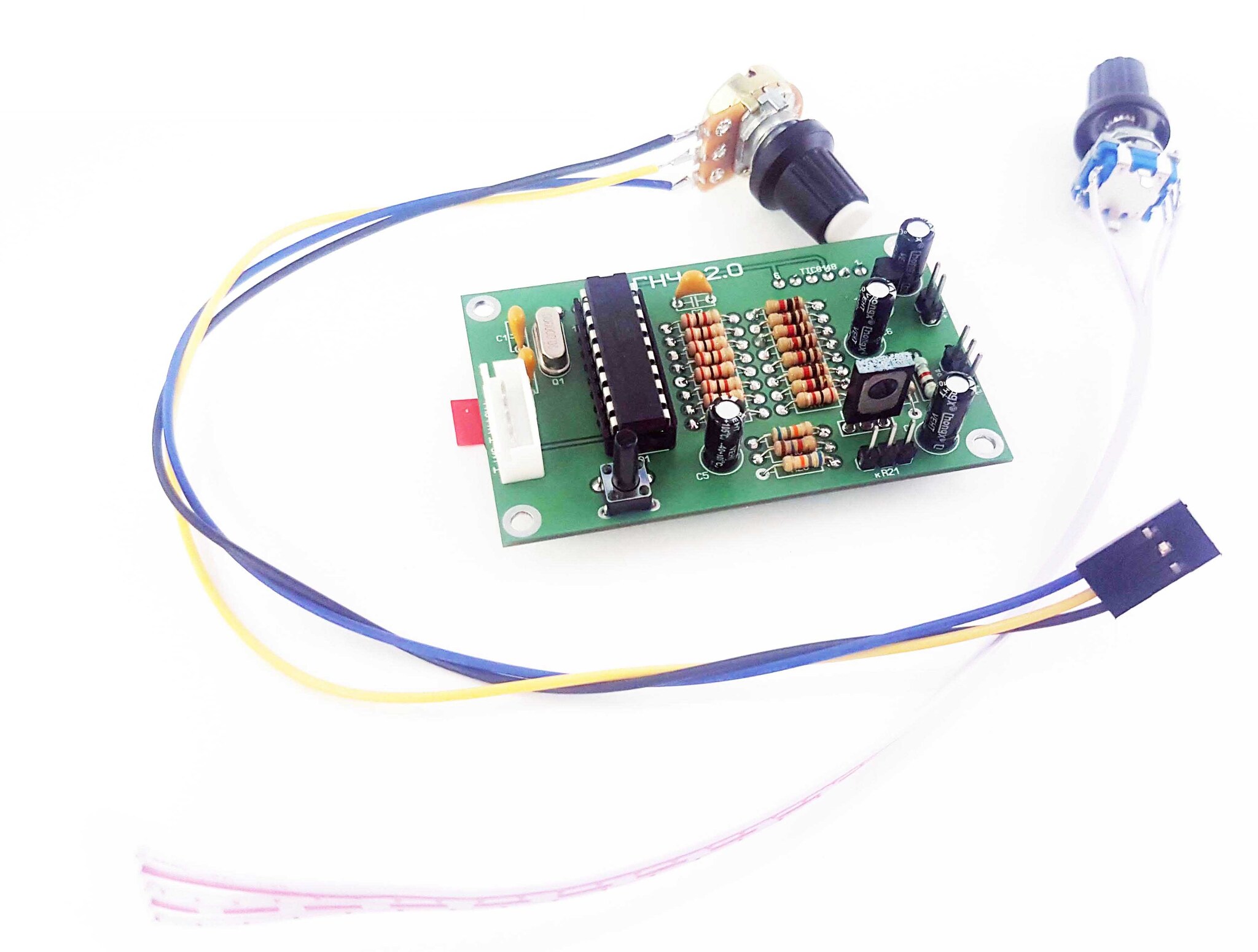

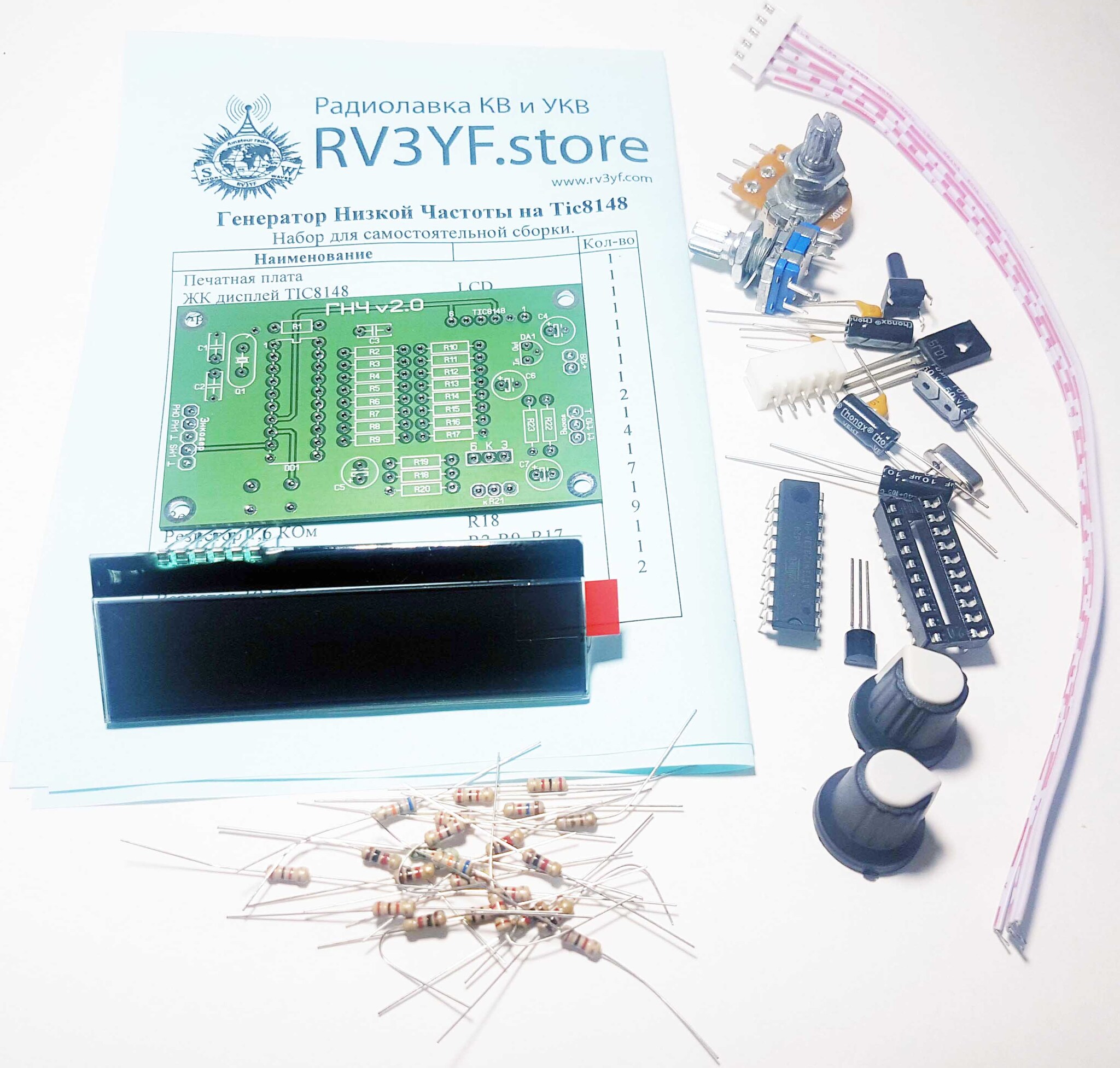

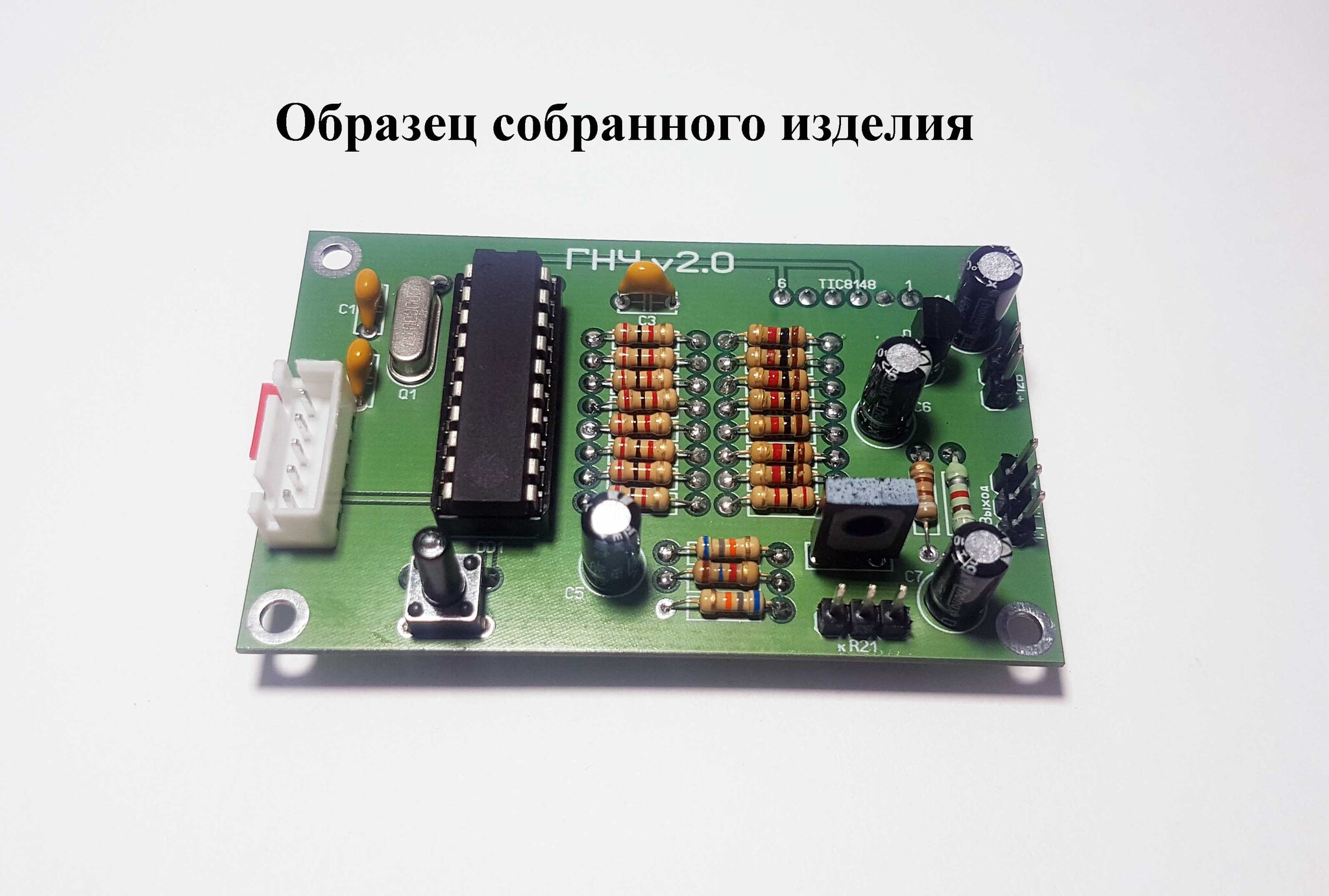

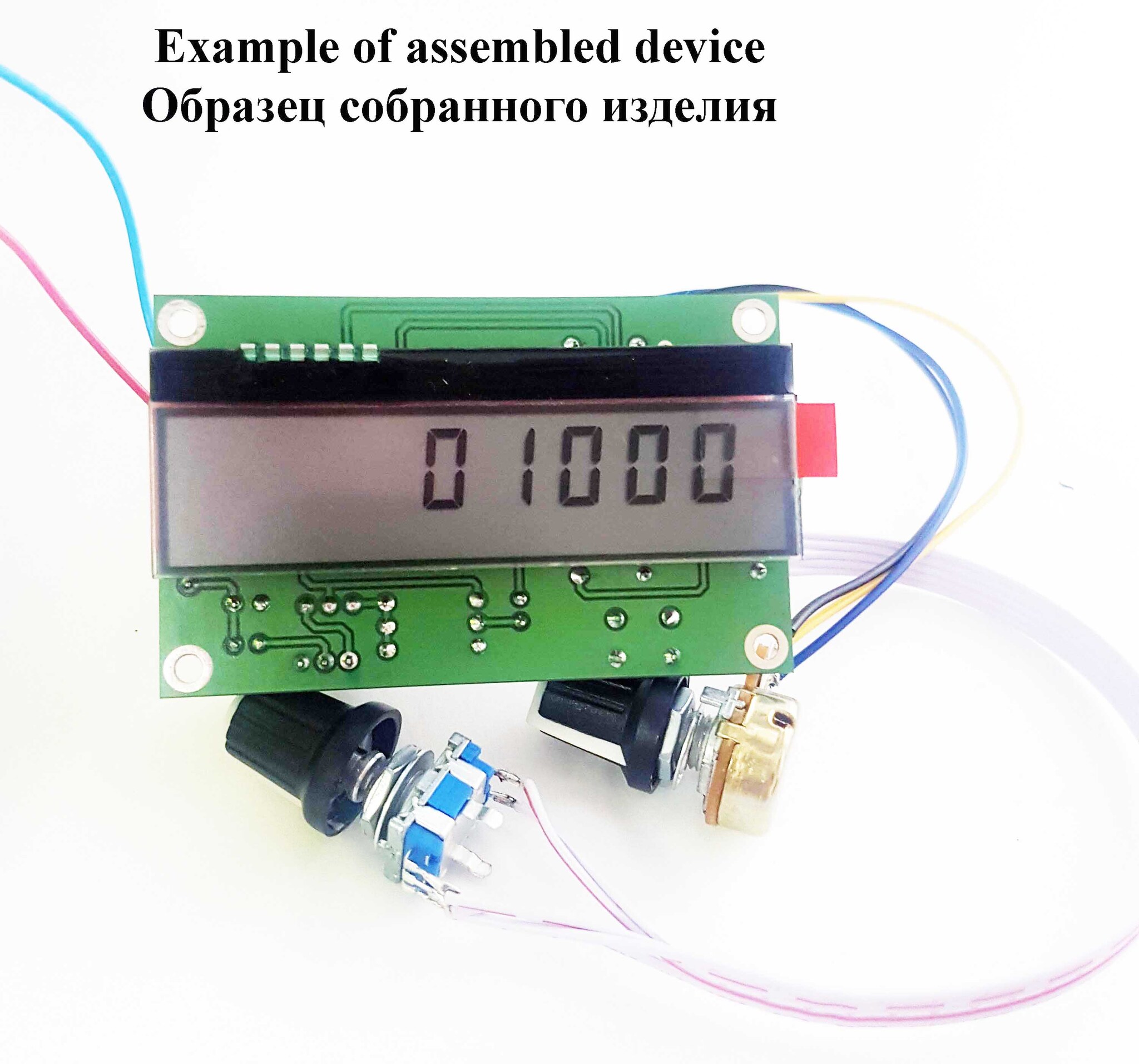

Данная конструкция предназначена для использования в качестве генератора низкой частоты и двухтонального генератора, применяемого при настройке радиолюбительской аппаратуры. Диапазон генерируемых частот: 10Гц – 20 кГц. Выходное напряжение 0 – 2,5 В. Расчетный коэффициент нелинейных искажений: до частоты 5 кГц – 0.5%, выше частоты 5 кГц – не более 5%. Форма выходного сигнала: синусоидальный, пилообразный, прямоугольный, двухтональный режим. Индикация на ЖКИ TIC8148. Питание 12В. Перестройка генератора по частоте производится экодером. Кнопкой «Шаг» (на энкодере) выбирается малый и ускоренный шаг перестройки, малый шаг составляет 10 Гц, ускоренный – 100 Гц. Размер платы 71х45 мм. Состав набора: документация, печатная плата размер 71х45 мм, «прошитый» процессор, дисплей, конденсаторы, энкодер, резисторы, разъемы. Документация и фото на нашем сайте
