Данное реле было разработано более 40 лет назад по техническому заданию Леонида Лабутина UA3CR для изделия "Эвкалипт М24"- УКВ-радиостанции Р-828 (20-60 Мгц), которая выпускалась Молодечненским радиозаводом , а разработка московского НИИ радиосвязи. Главным конструктором и был известный Л.М. Лабутин. Изделие начала семидесятых годов прошлого века (по информации от Г.Г.Шульгина RZ3CC).
Реле предназначено для коммутации Антенн или П-контура усилителя.

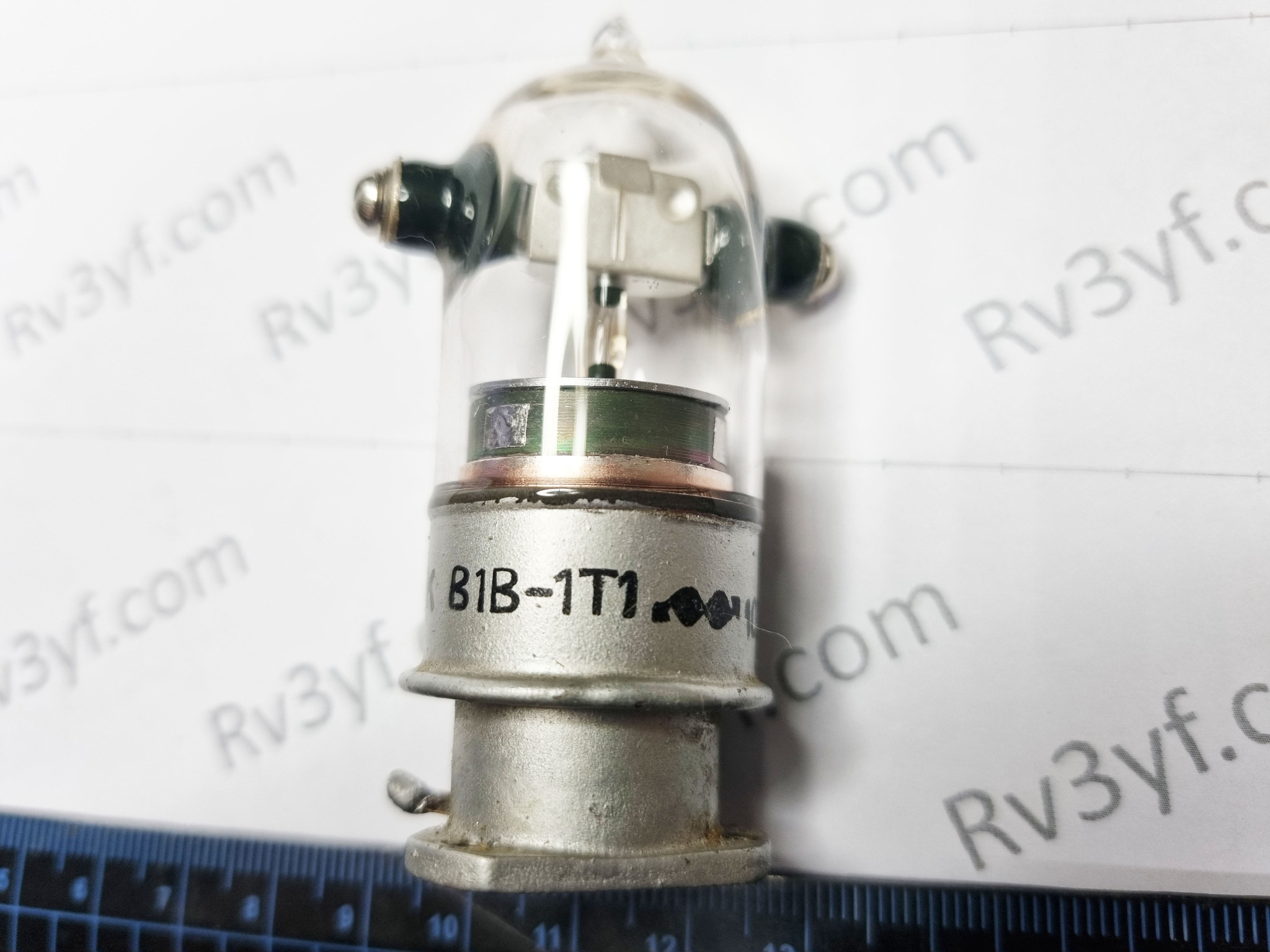

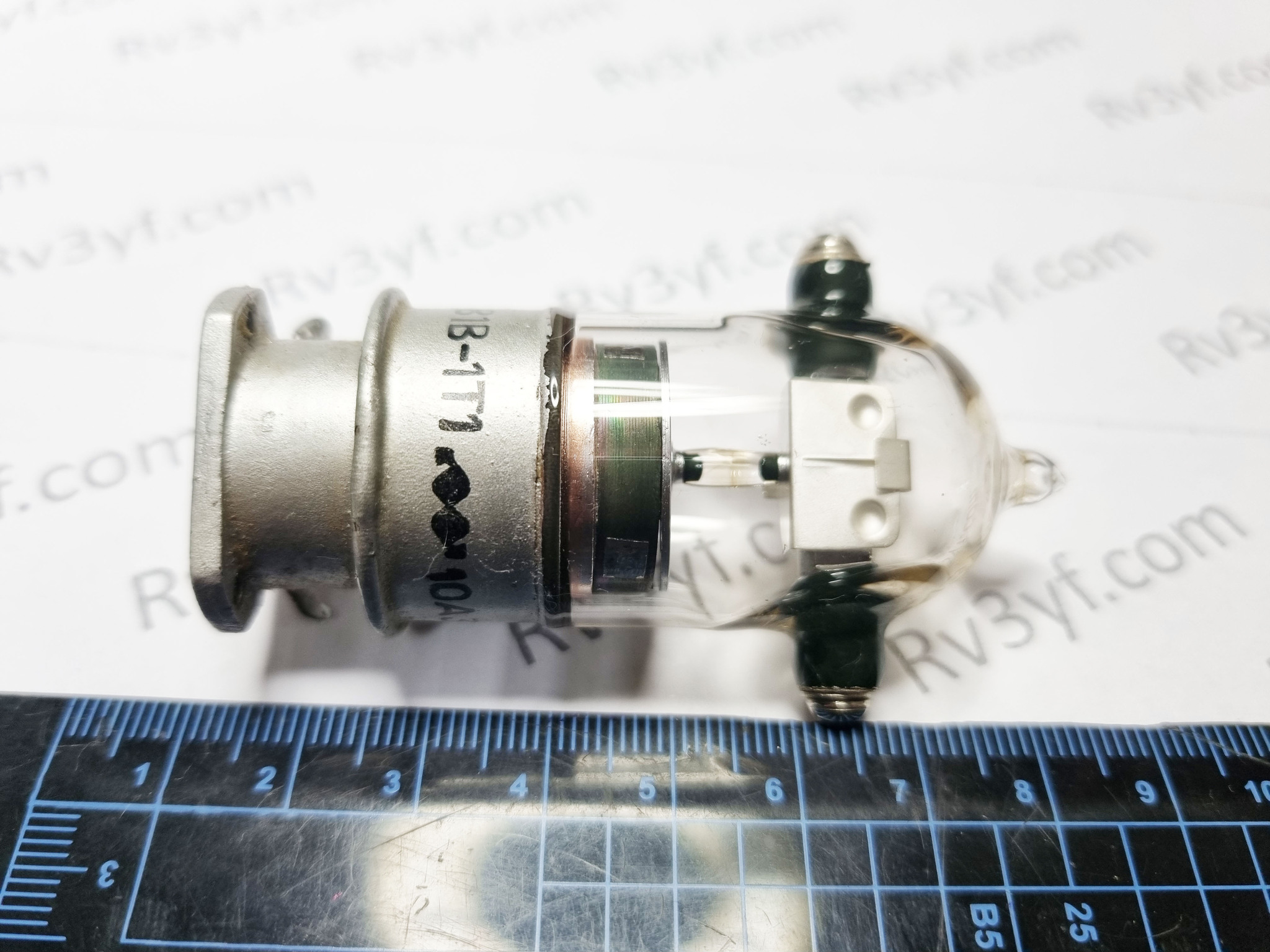

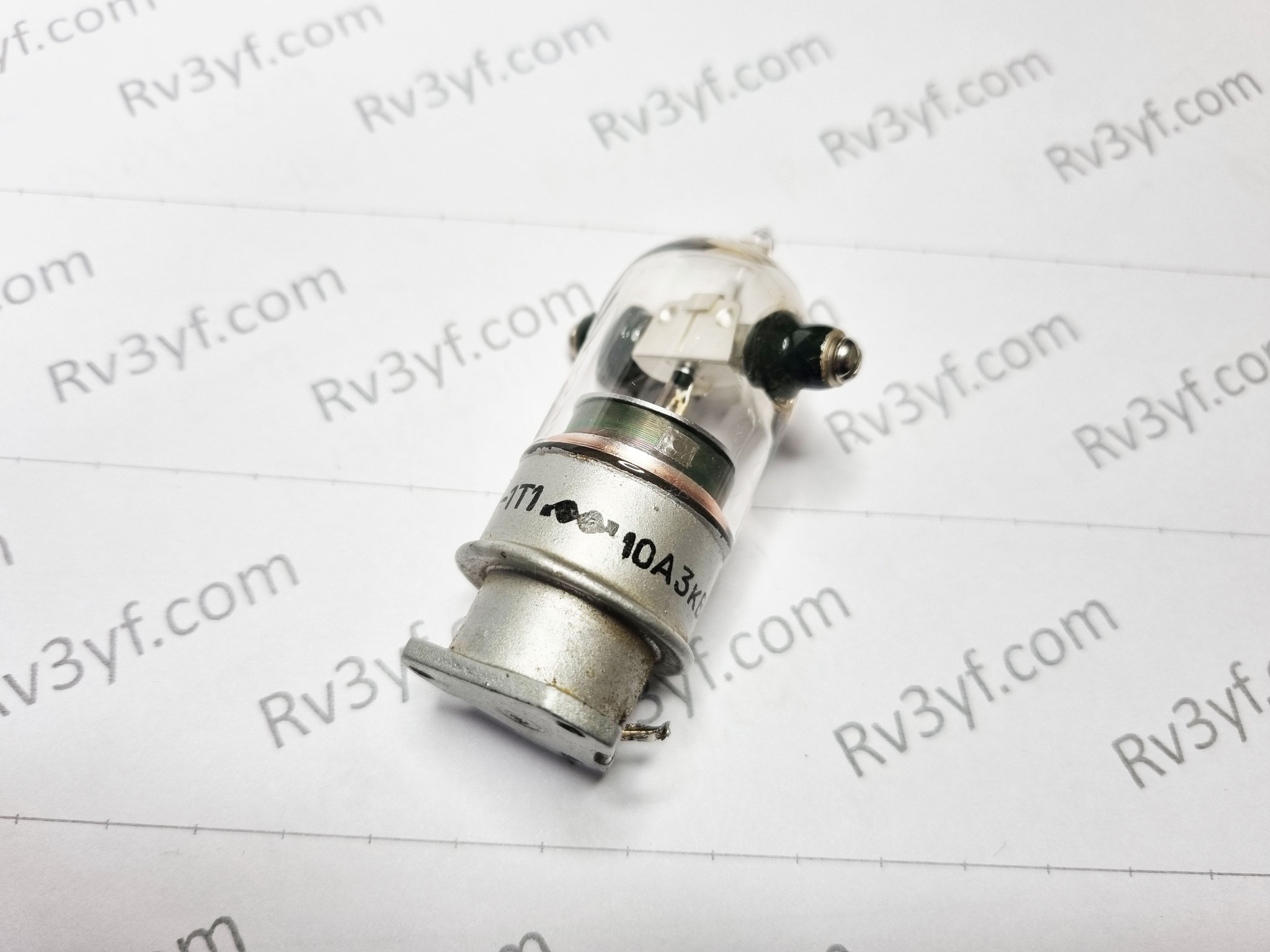

Производилось реле в Ташкенте, на заводе "Миконд". В зависимости от ТЗ, выпускались под несколькими названиями В1В-1В, В1В-1В1, В1В-1Т1, В1В-1Т2. Наиболее популярно и доступно реле В1В-1Т1.
Его расшифровка следующая:
В - выключатель,
1 - группа по пропускаемому току (10 А),
В - вакуумный до 30 МГц,
1 - первой разработки,
Т - тропического исполнения,
1 - особенность технического задания.
Исполнение «тропическое» варианта было обусловлено жёсткими требованиями к той аппаратуре, в которое они устанавливались. Примерно с середины 80-х годов все подобные реле стали выпускать уже во всеклиматическимом исполнении. Изменилось техническое задание и маркировка.

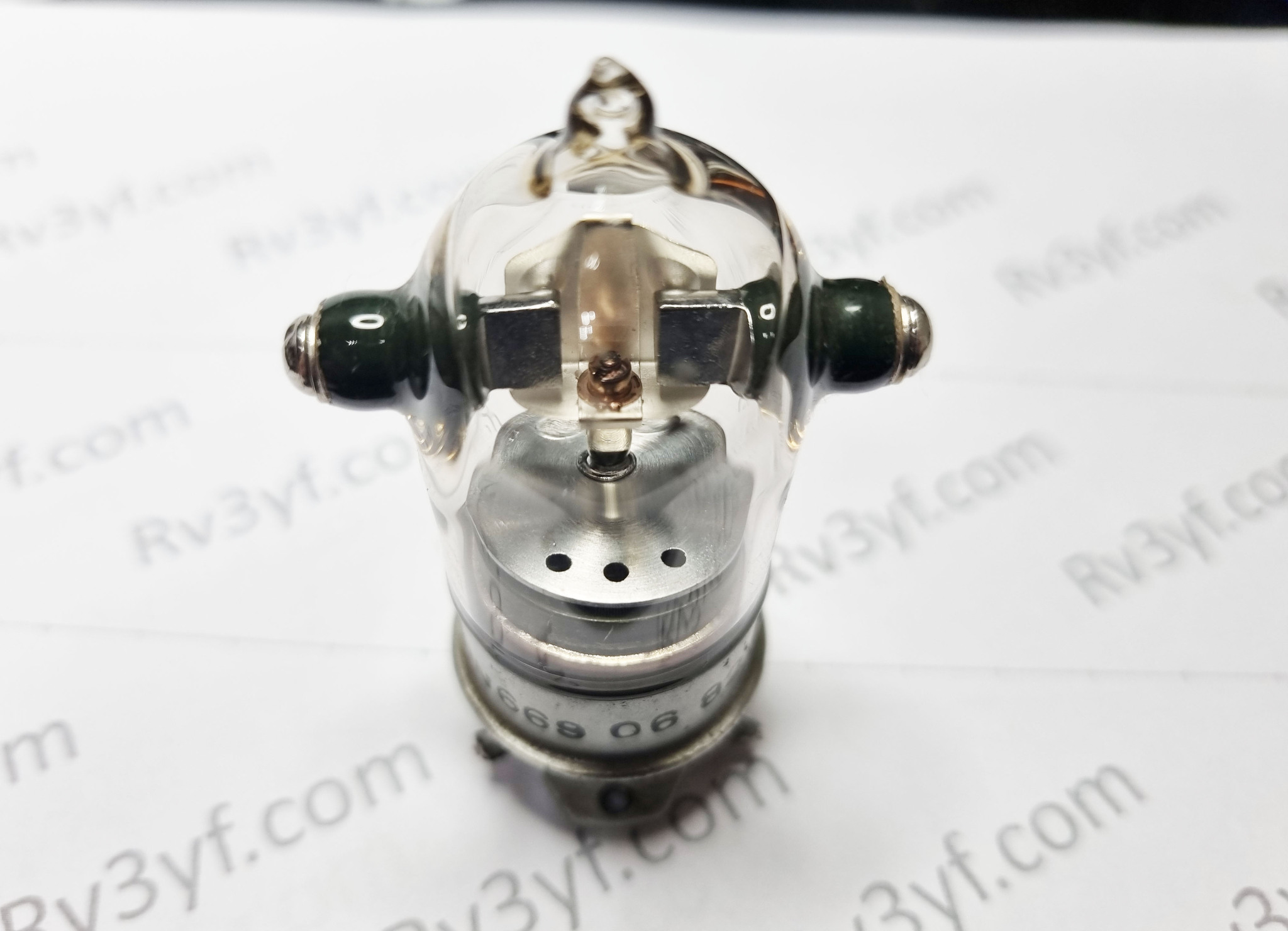

На самом деле, изделие представляет из себя высокочастотный выключатель. Подача напряжения питания на обмотку переводит подвижный контакт в положение, при котором замыкаются два контакта. Именно эти контакты и выведены для подключения проводников, подвижный контакт вывода не имеет. Соответственно, реле может только замыкать и размыкать проводники. Так как по техническому заданию изделие проектировалось для коммутации элементов высокочастотной колебательной системы, то основное применение находит именно для замыкания (размыкания) проводников. Радиолюбители достаточно удачно используют данный тип реле и для конструкций КВ и УКВ антенн в качестве элементов управления и коммутации дополнительных проводников, элементов, шлейфов. Хорошо себя зарекомендовали они и при использовании в антенных коммутаторах для подключения выбранной антенны. Но следует не забывать, что отключенные антенны в целях защиты от статического напряжения, очень желательно заземлять.
Технические характеристики
- рабочее напряжение (действующее) на частоте 30 МГц - 3 кВ
- пропускаемый ток на частоте 30 МГц - 10 А
- номинальное напряжение питания - 27 В
- напряжение срабатывания -18 В
- отпускания - 4 В
- потребляемый ток - 90..100 мА
- время срабатывания - 20 мс
- сопротивления замкнутых контактов - 0,02 Ом
- сопротивление обмотки - (255-280) Ом
- электрическая прочность обмотки - 500 В
- частота переключения - 5 Гц
- температурный диапазон -60…+100ºС
- количество срабатываний – 100000
Параметры приведены для нормальных климатических условий. При понижении частоты сигнала возрастают допустимые напряжение и ток, например, на частотах 1,6 МГц допускается напряжение до 8 кВ, ниже частота не рекомендуется.
Ёмкость между разомкнутыми контактами составляет около 1.5 пФ, между контактом и корпусом (креплением) - 1 пФ.
