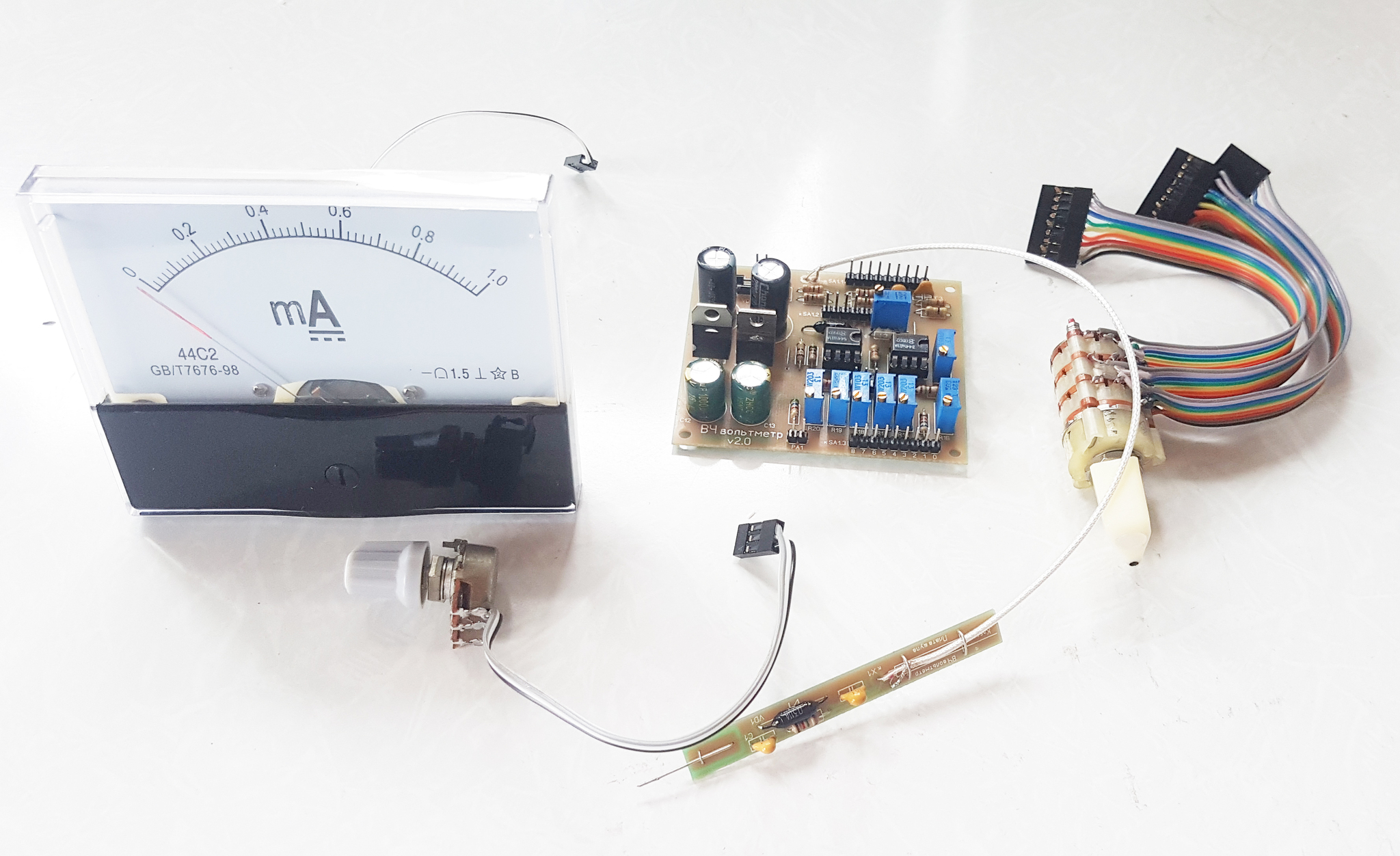

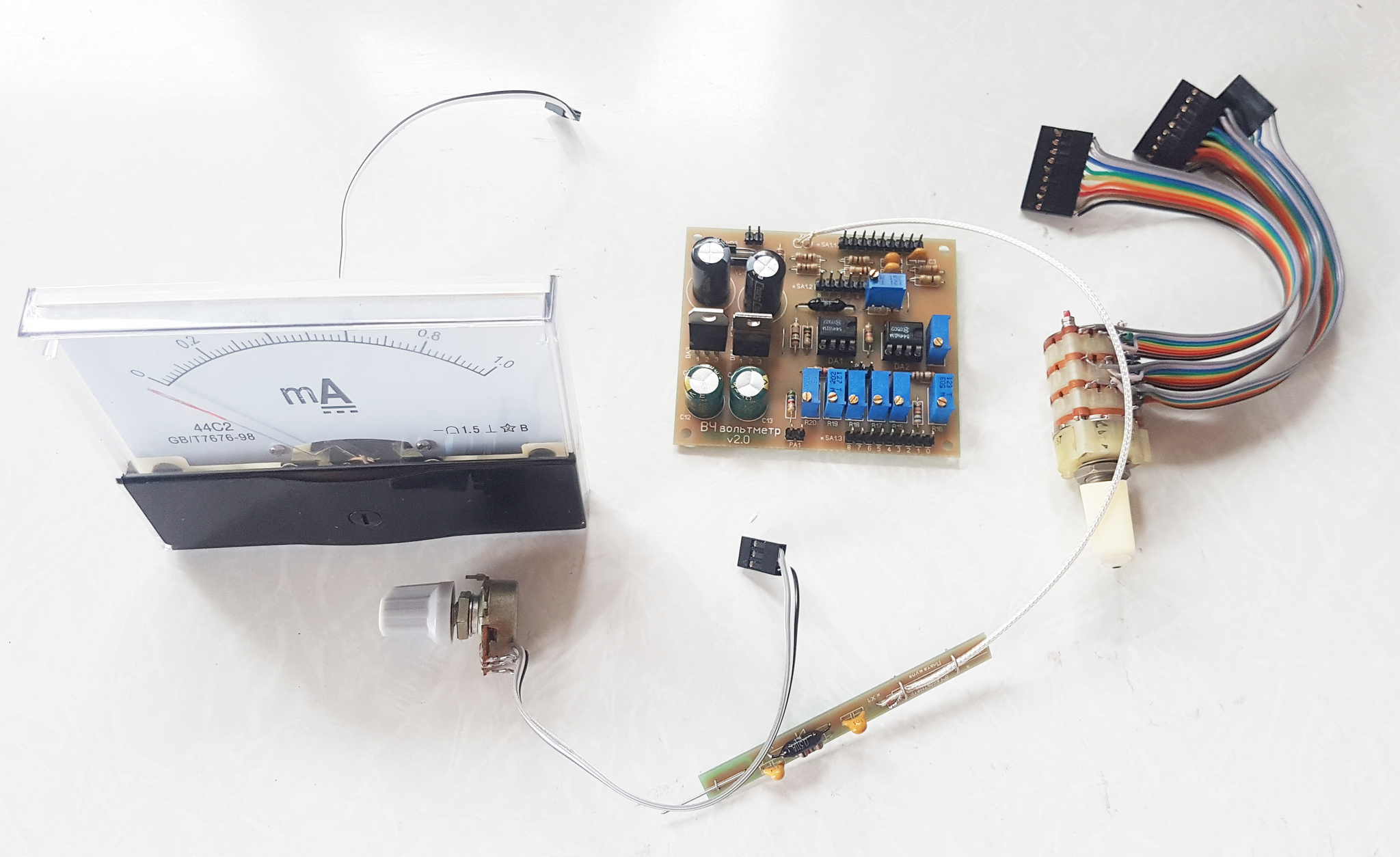

ВЧ вольтметр с линейной шкалой с прибором.

Набор для самостоятельного изготовления «ВЧ вольтметра с линейной шкалой» (Радио 2/2011).

Набор позволяет собрать ВЧ вольтметр с диапазоном измеряемого напряжения – от 10 мВ до 20В, с частотой 100 Гц – 75 МГц. Rвх.- 1 Мом.

Устройство может быть использовано в радиолюбительской практике при настройке радиостанций и радиотелефонов. Питание ~12В.

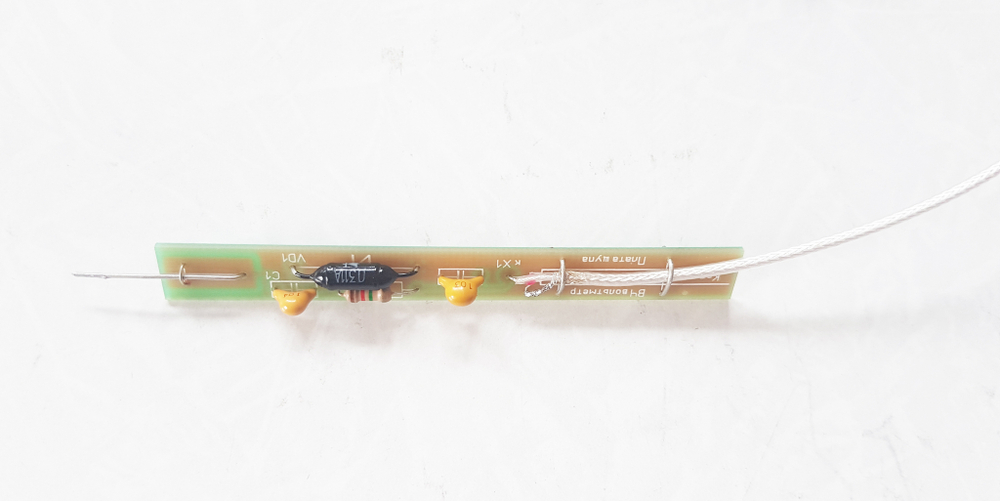

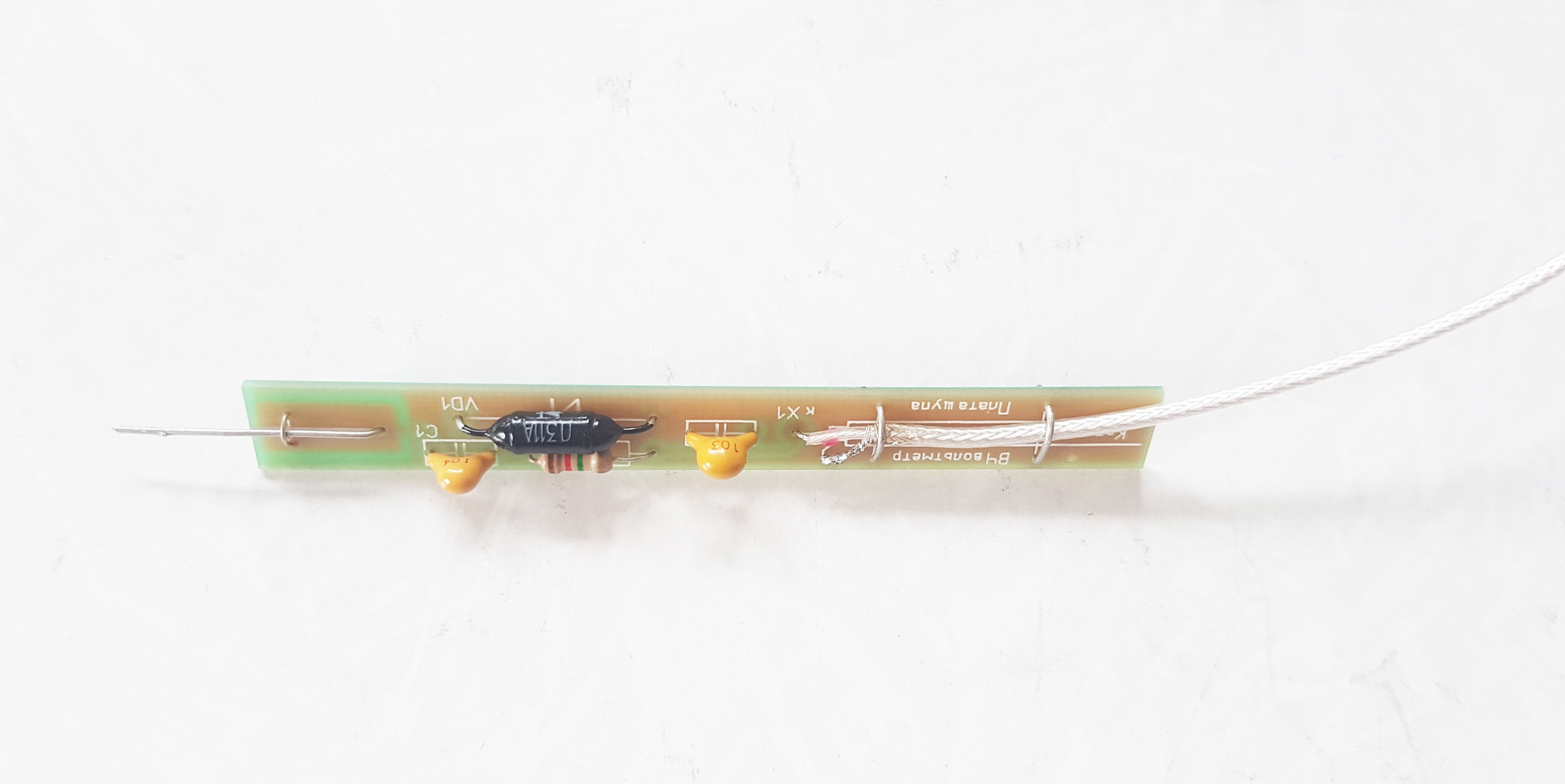

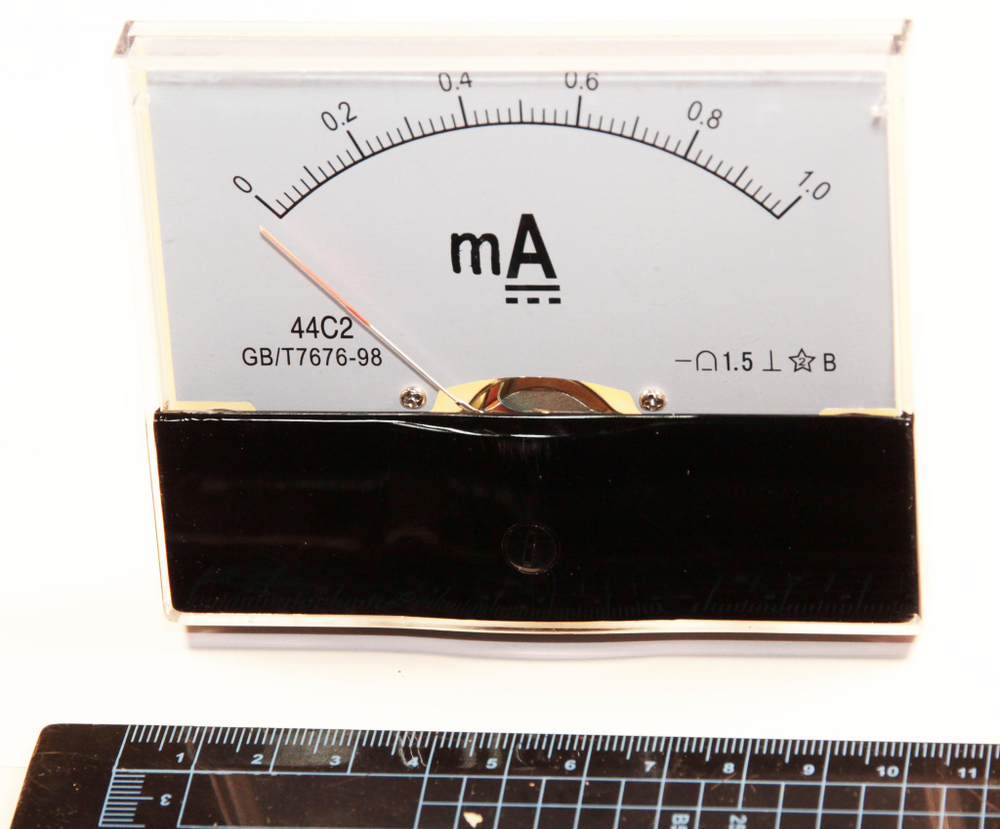

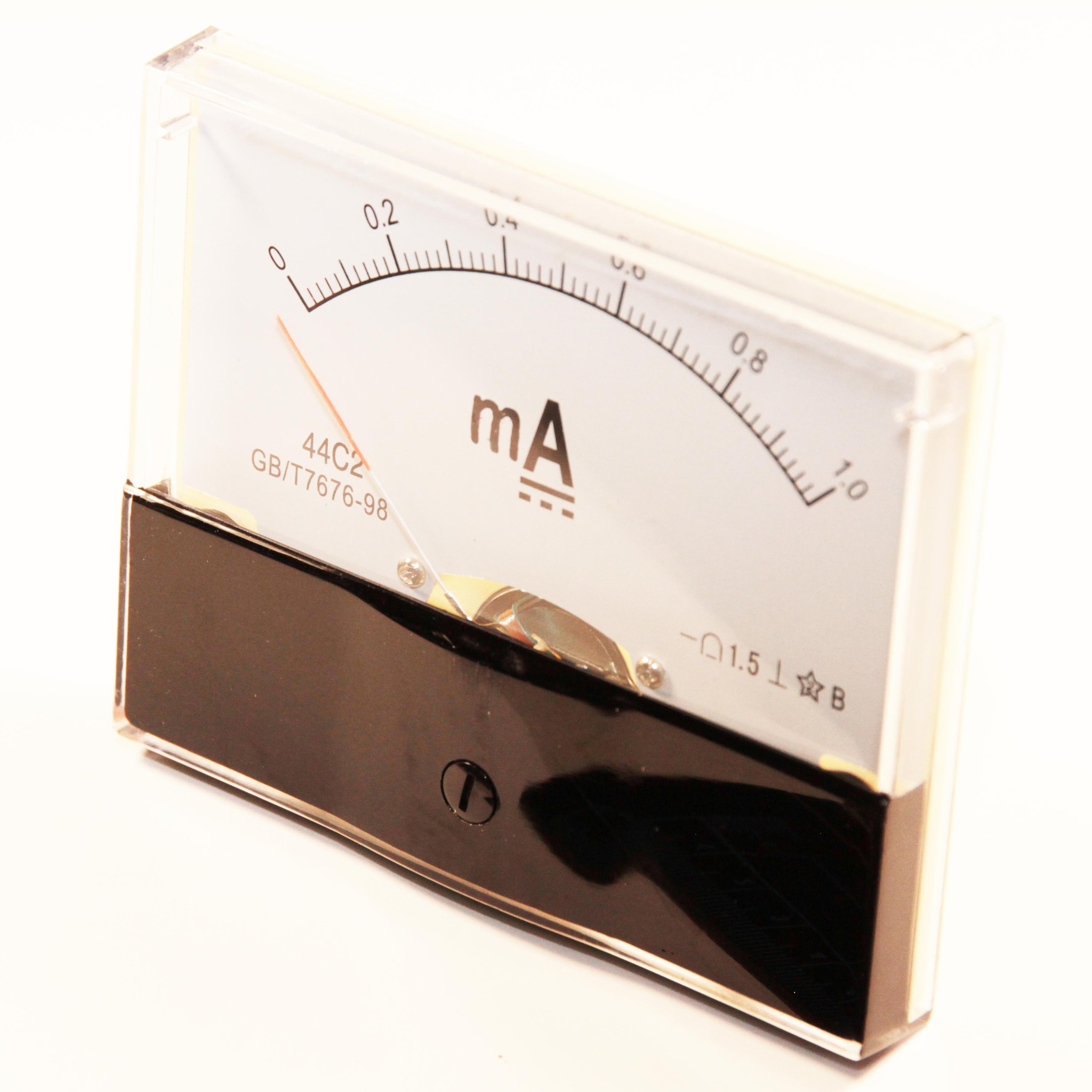

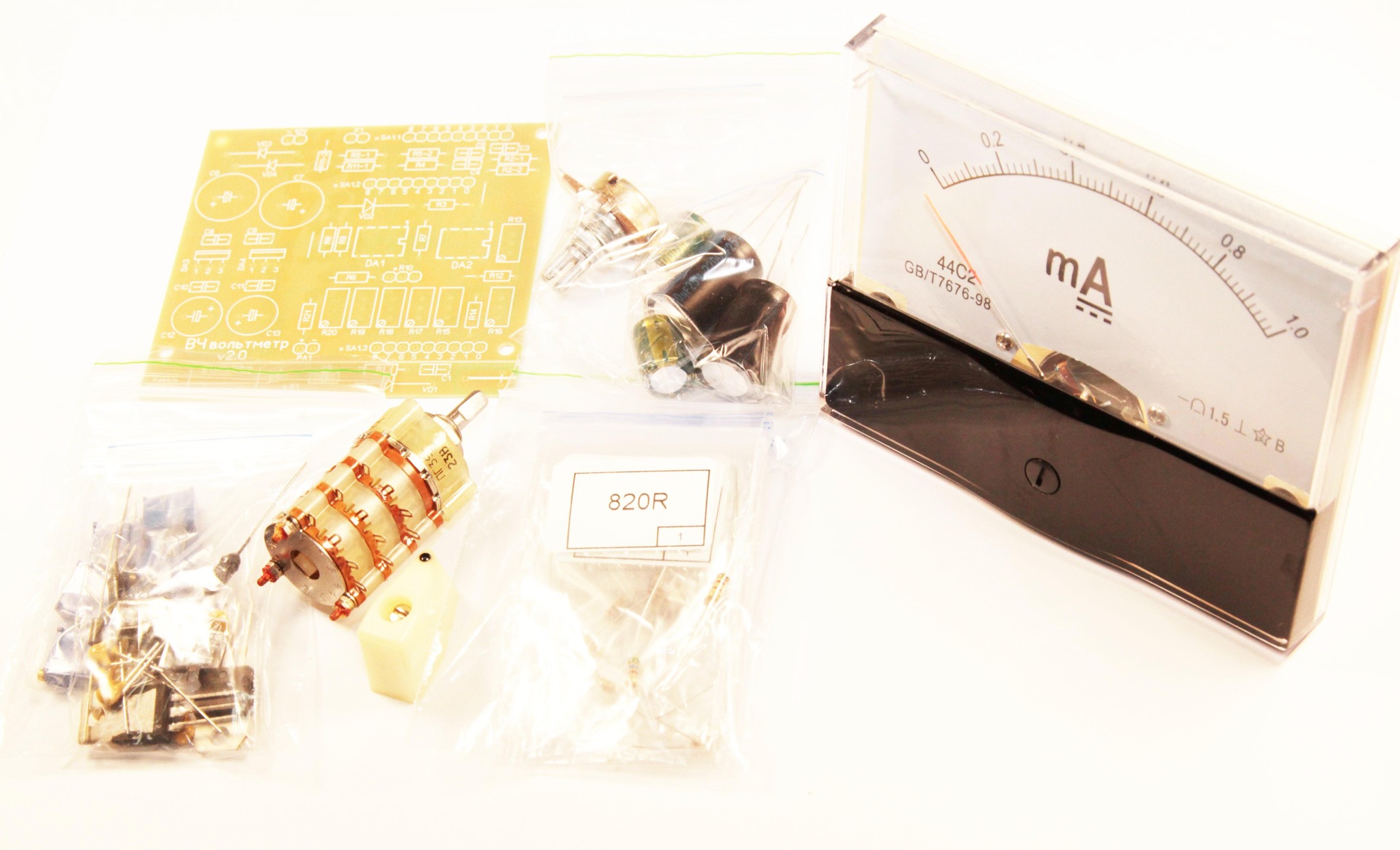

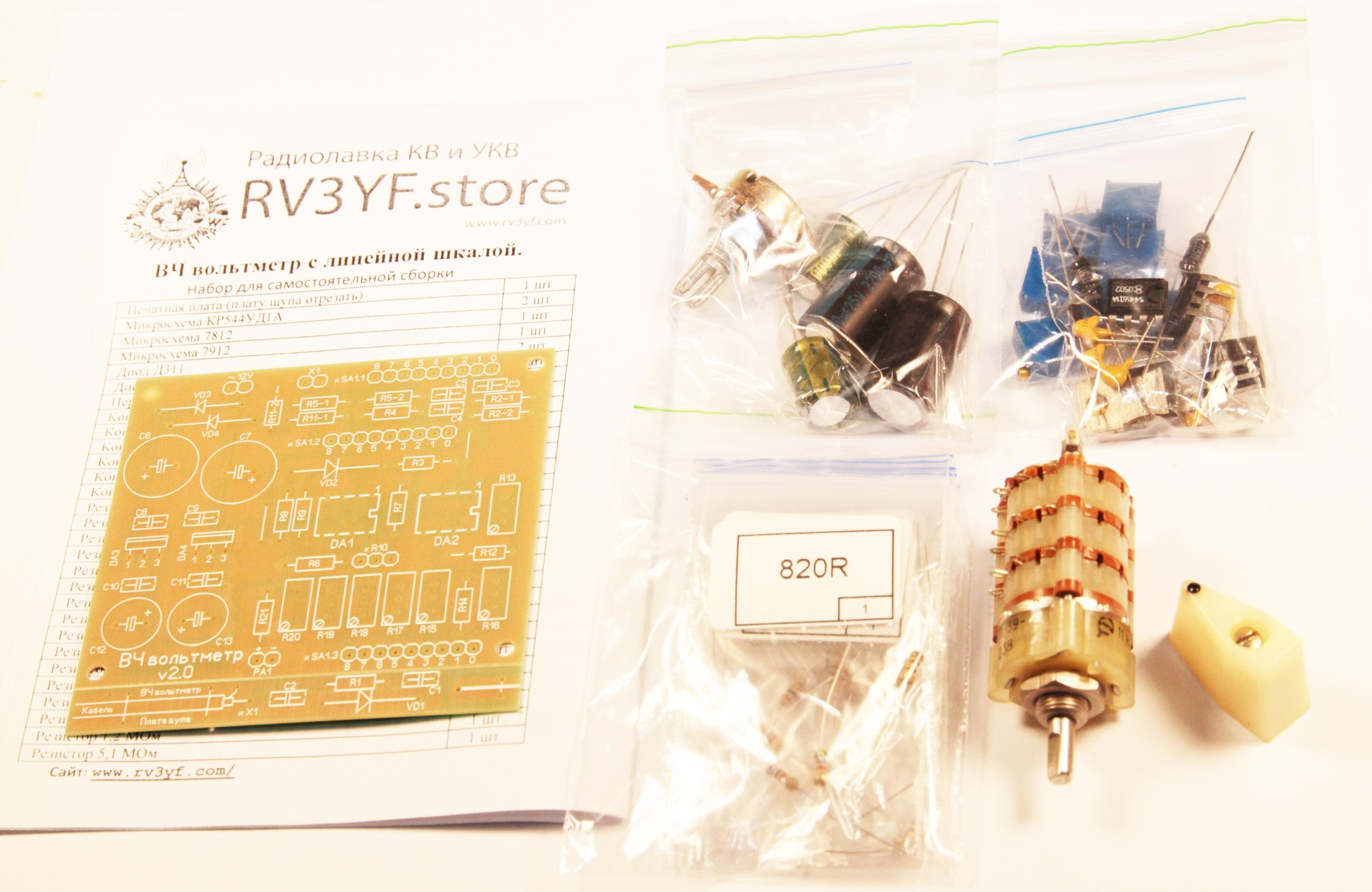

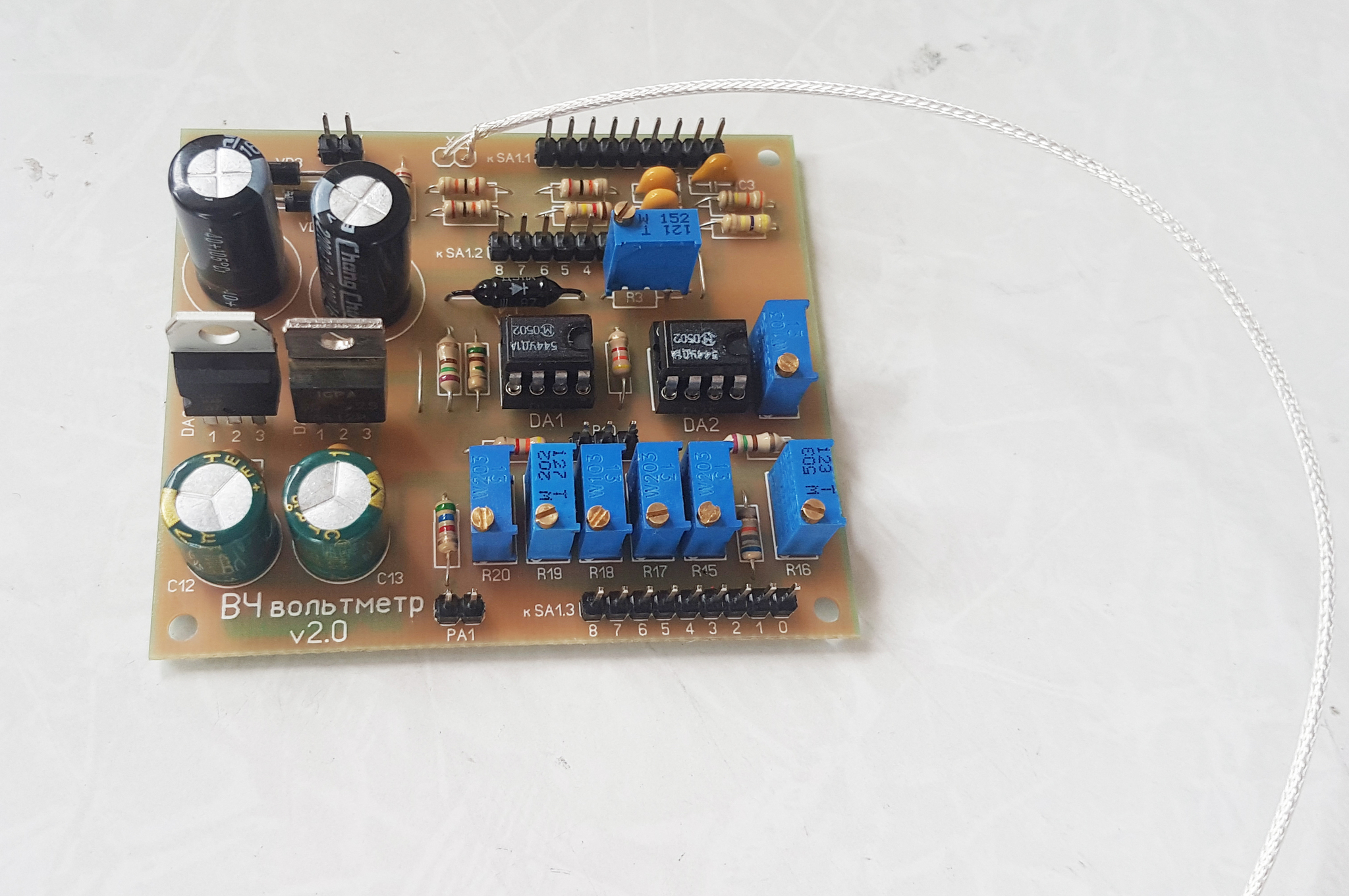

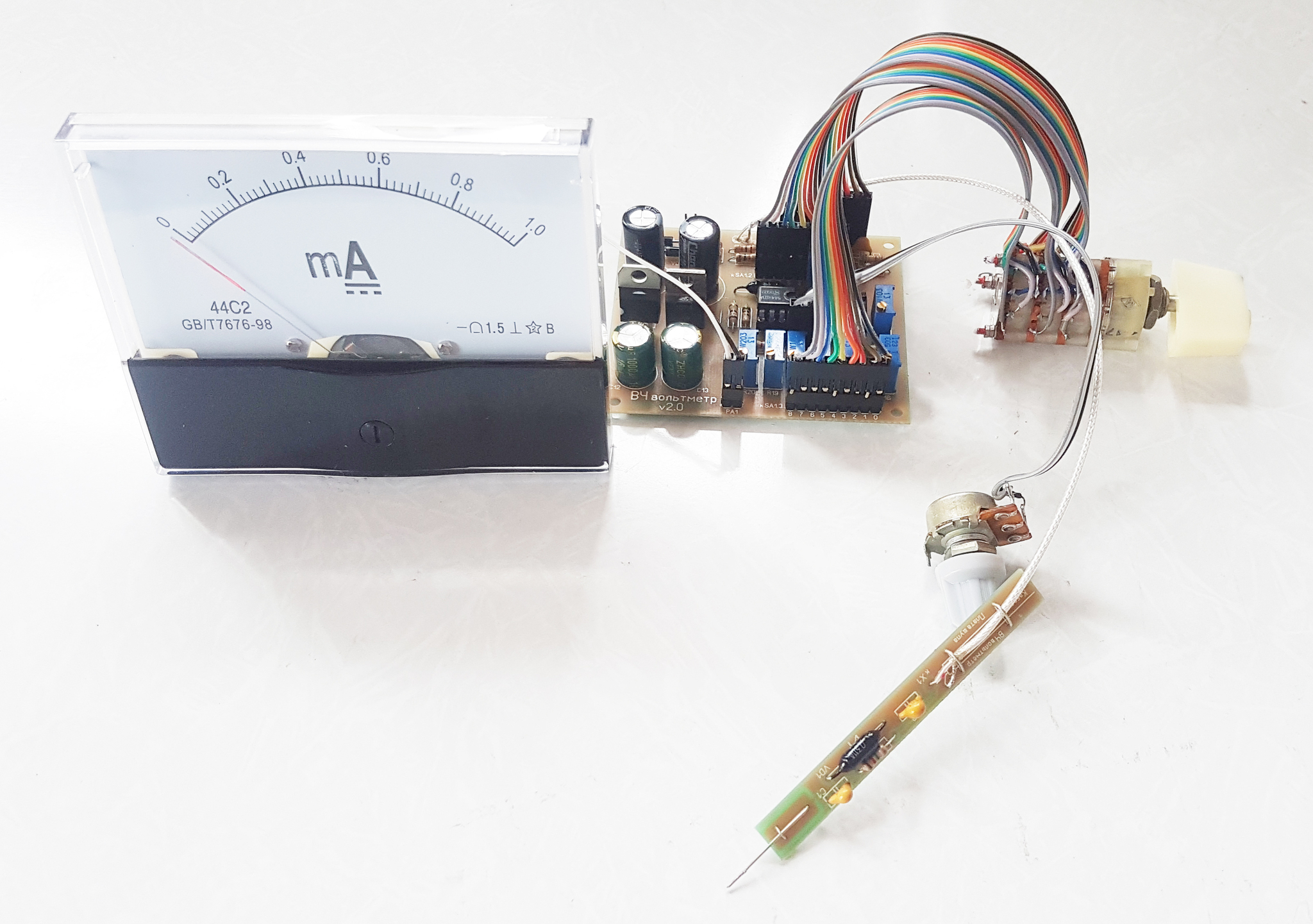

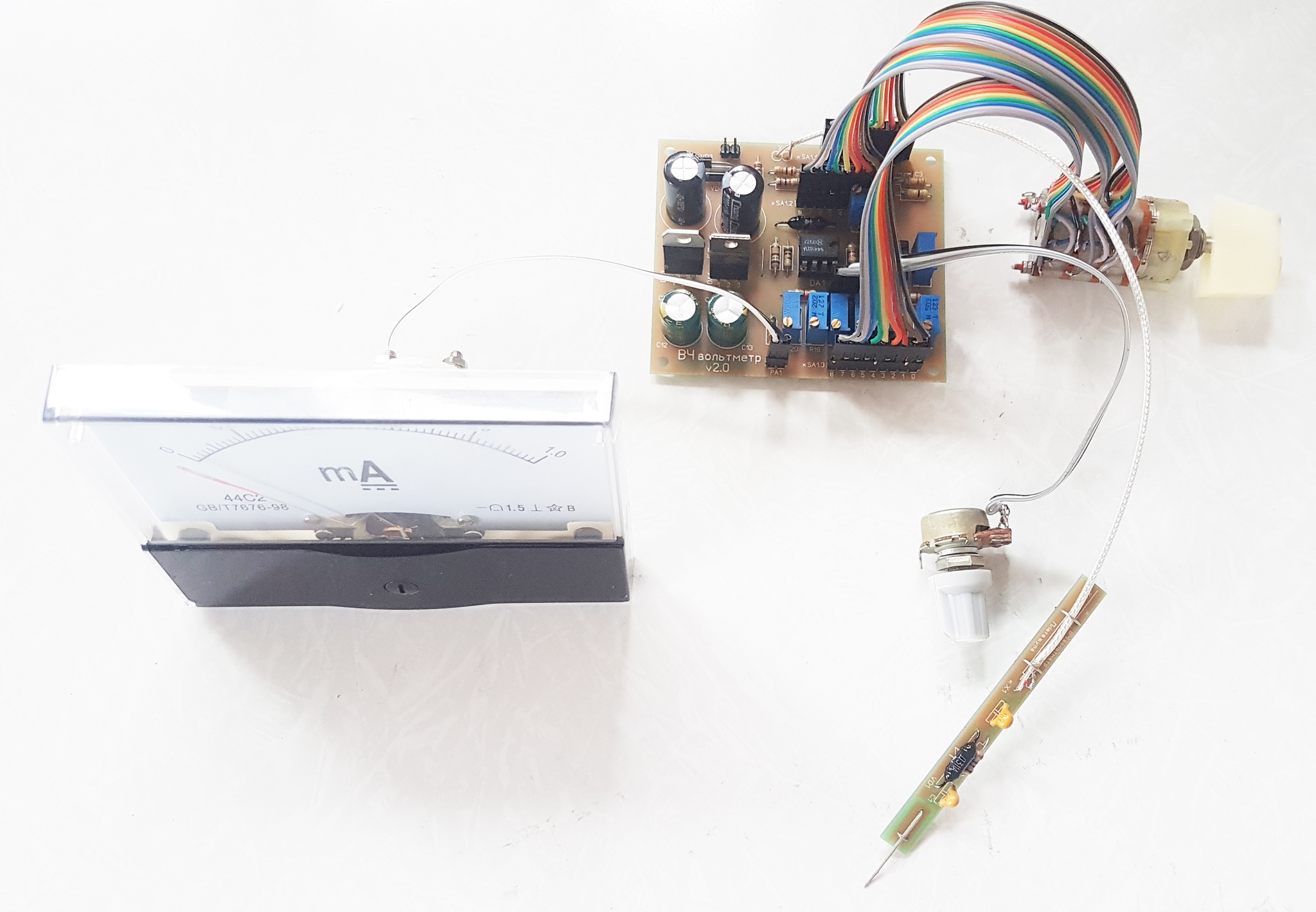

Состав набора: комплект печатных плат – плата вольтметра и БП на одной плате размер 74х64 мм, плата щупа размер 74х8 мм, все радиоэлементы необходимые для монтажа плат: микросхемы, диоды, конденсаторы резисторы + переключатель диапазонов + прибор на 1 mA. Корпуса и трансформатора в наборе нет.

Документация и фото на нашем сайте
