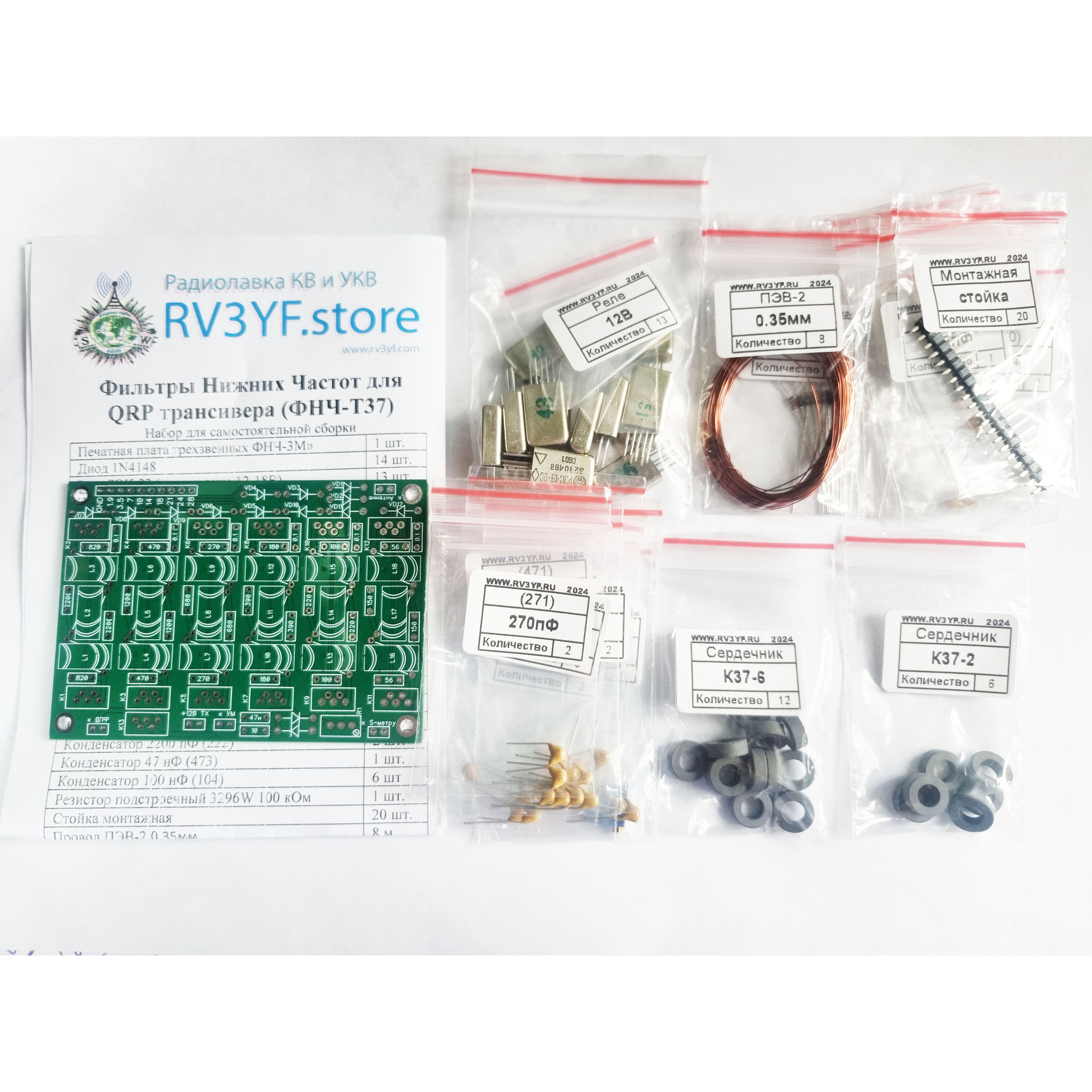

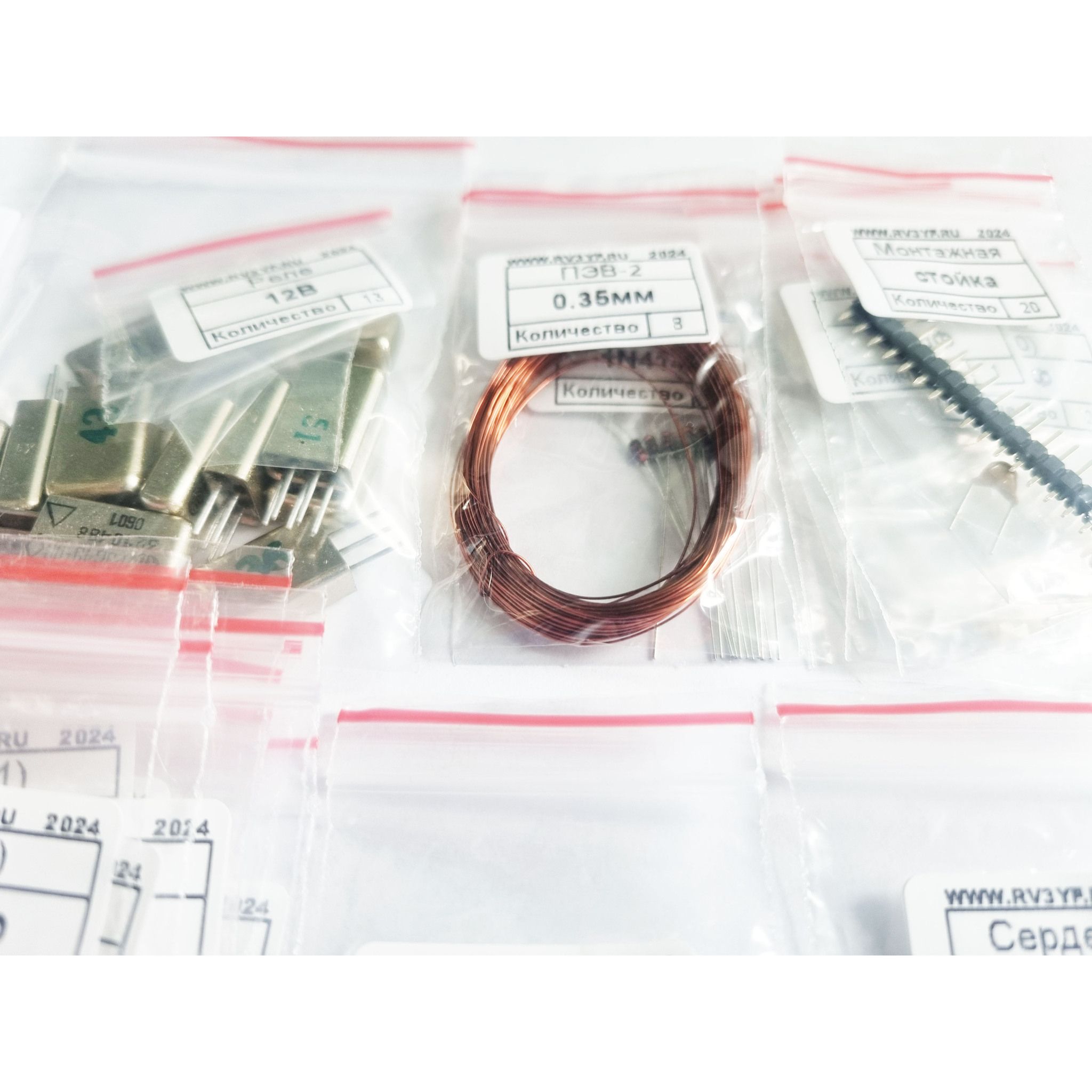

Набор для самостоятельной сборки
ФНЧ-К37 новая версия ФНЧ-Т37, связанная с переходом на высокодобротные отечественные сердечники К37 (полные аналоги импортных amidon).
Фильтры Нижних Частот для
QRP трансивера (ФНЧ-К37)
используются для фильтрации гармоник на выходе усилителя мощности. Фильтры с применением трех звеньев хорошо зарекомендовали себя в популярных трансиверах, как аналоговых, так и SDR. За счет своей универсальности этот блок может использоваться в любой конструкции.

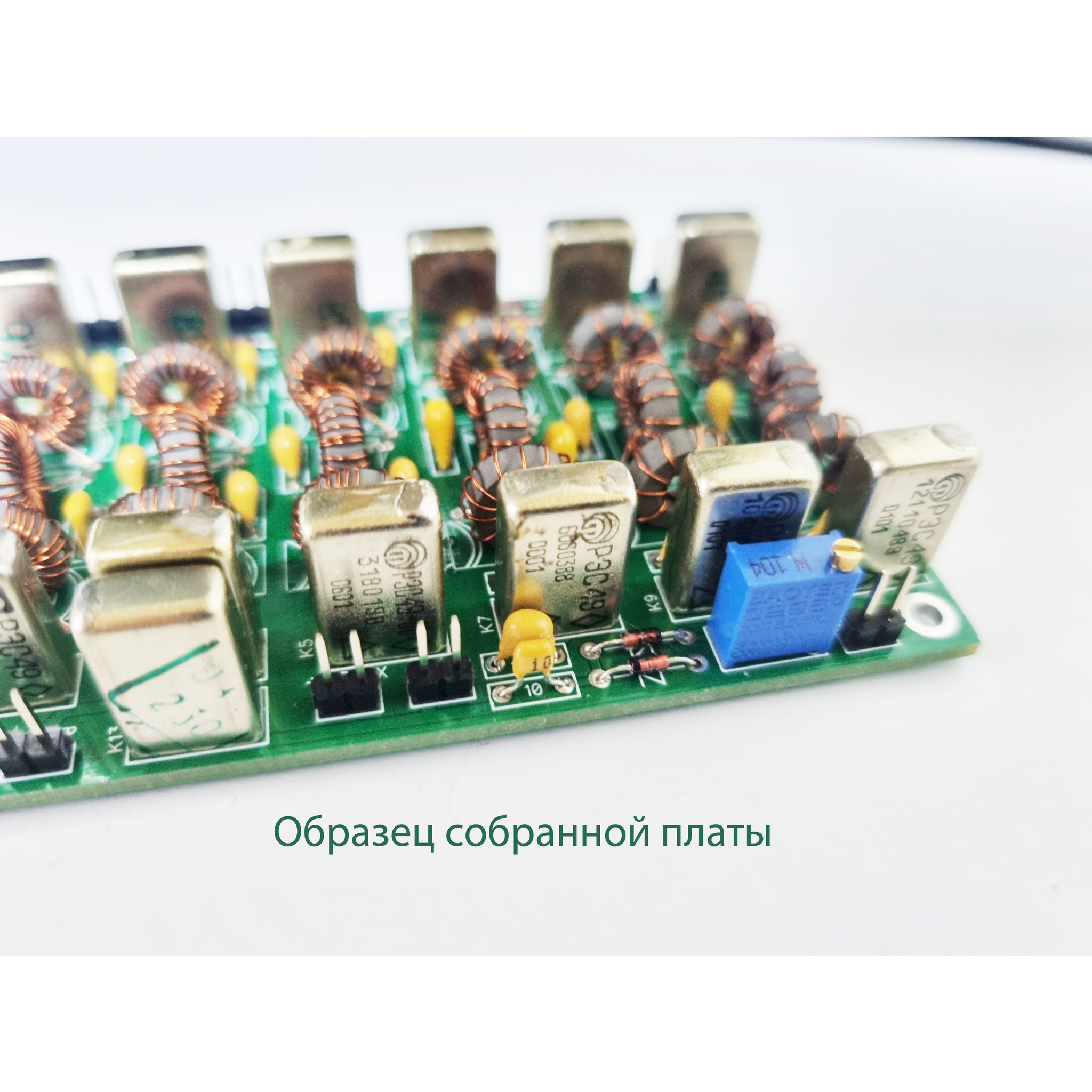

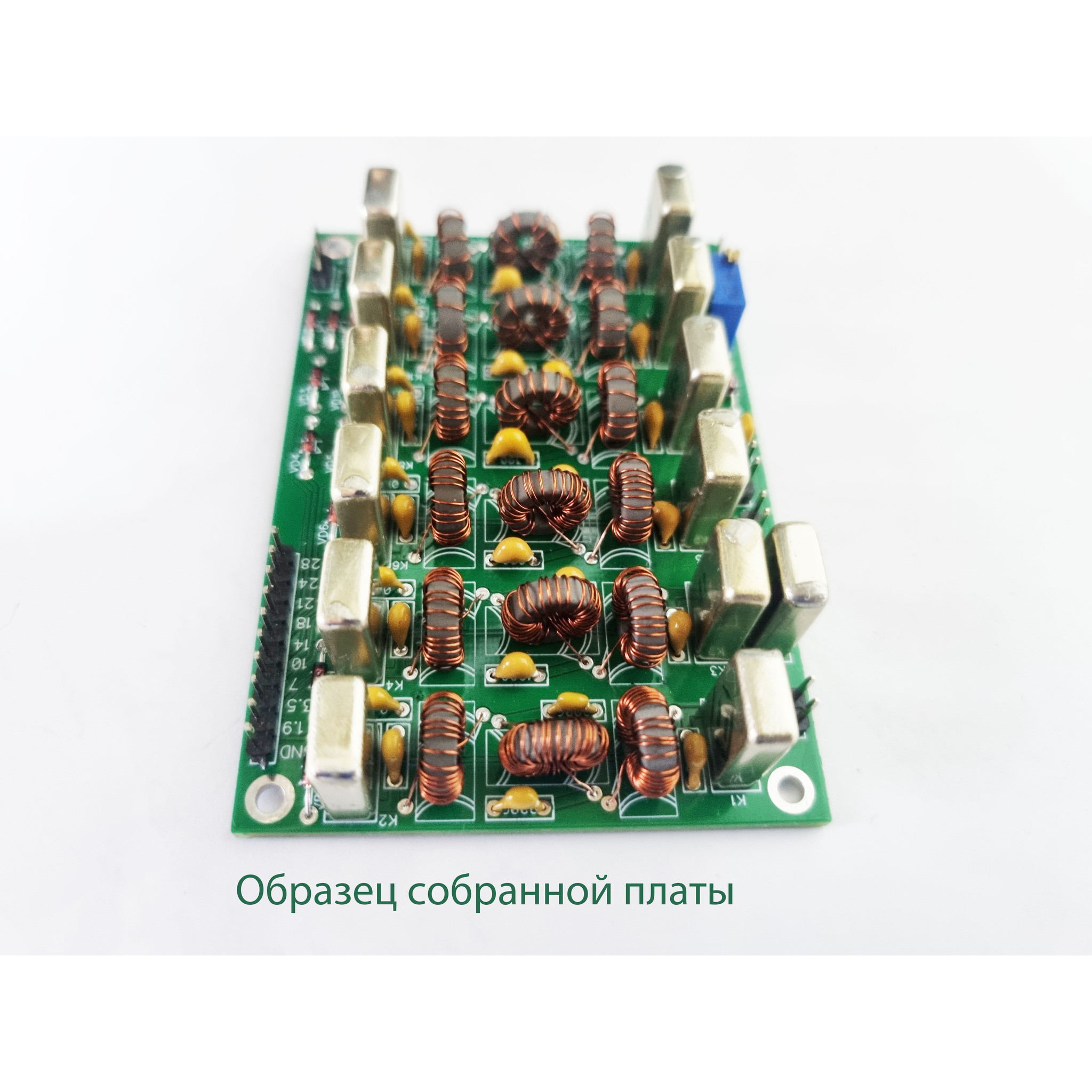

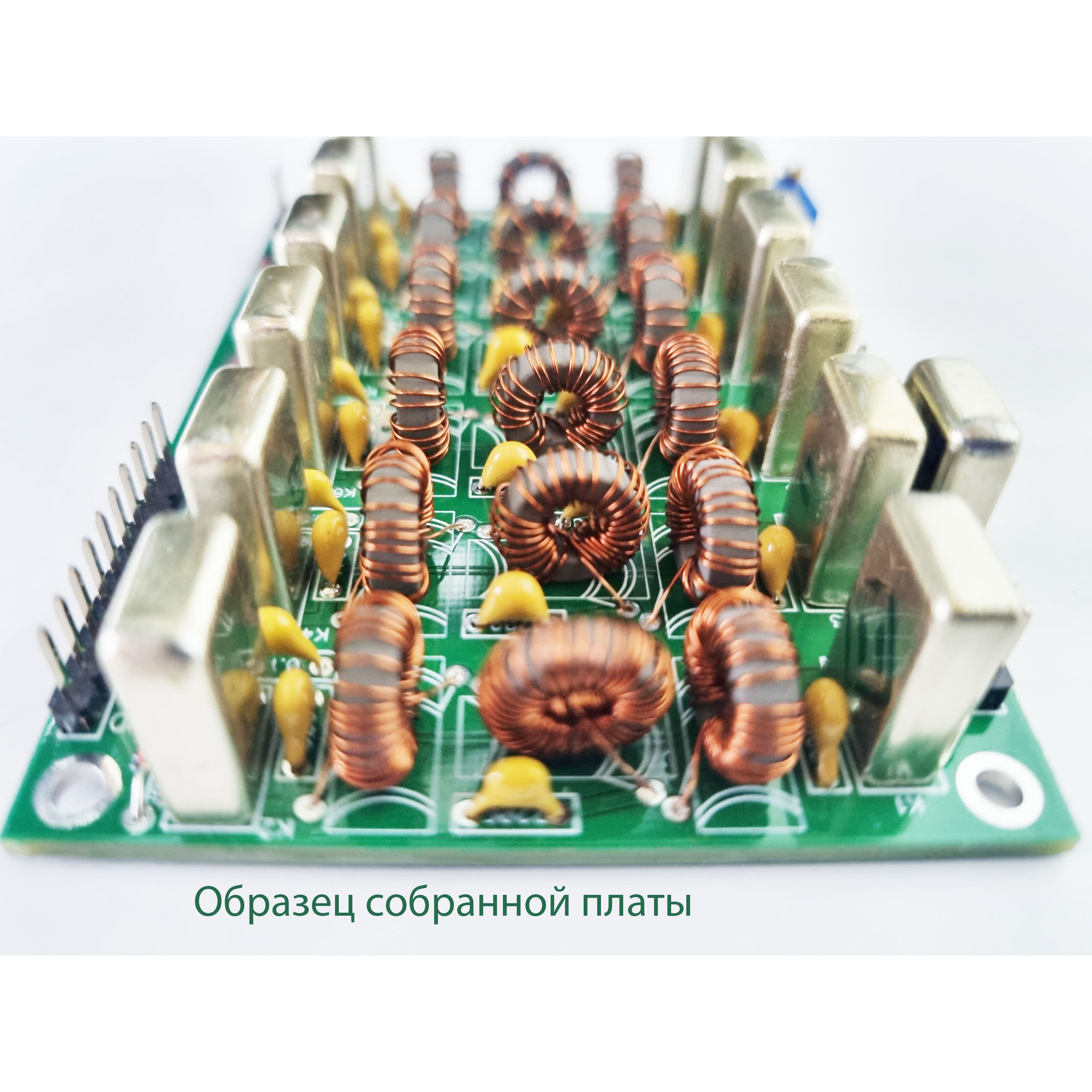

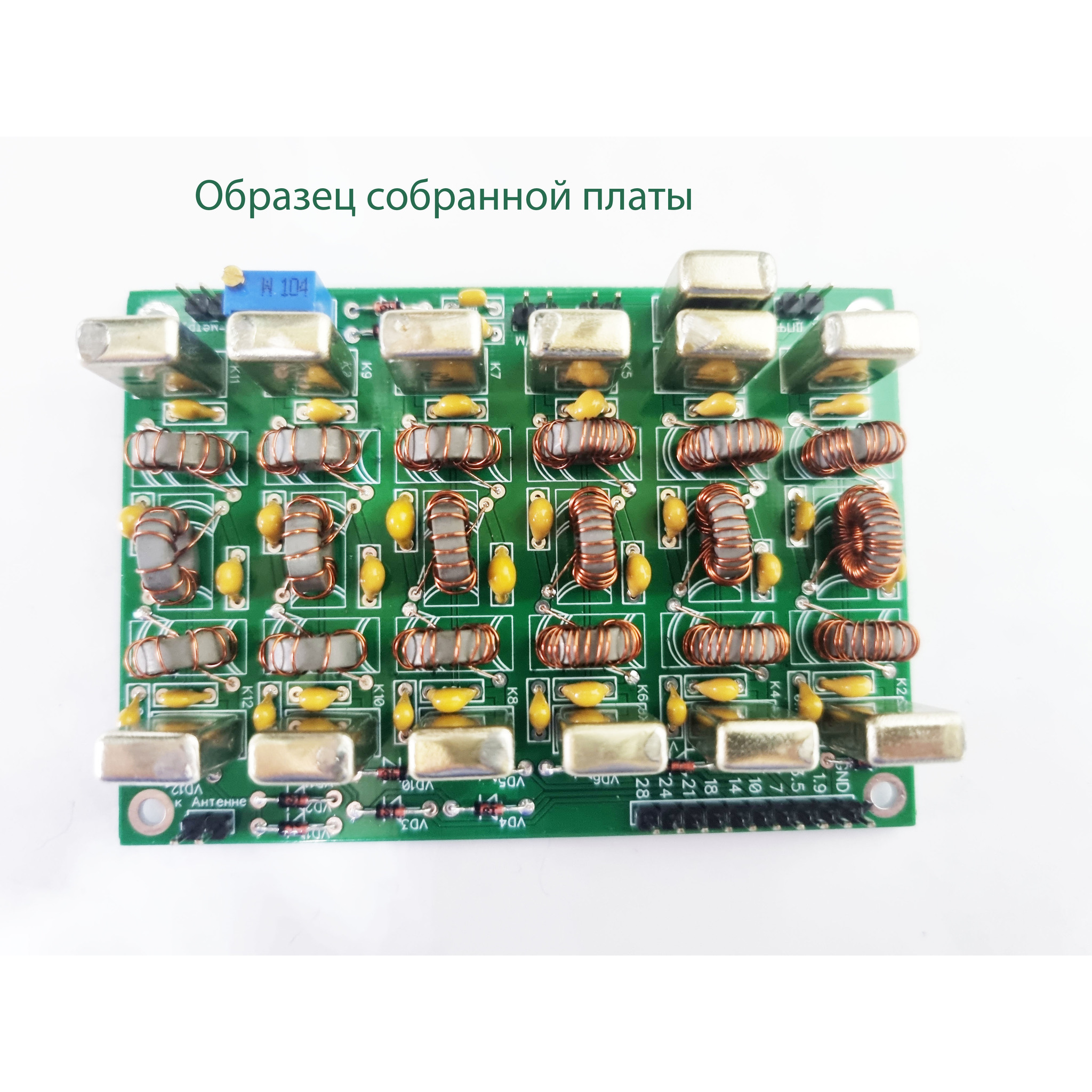

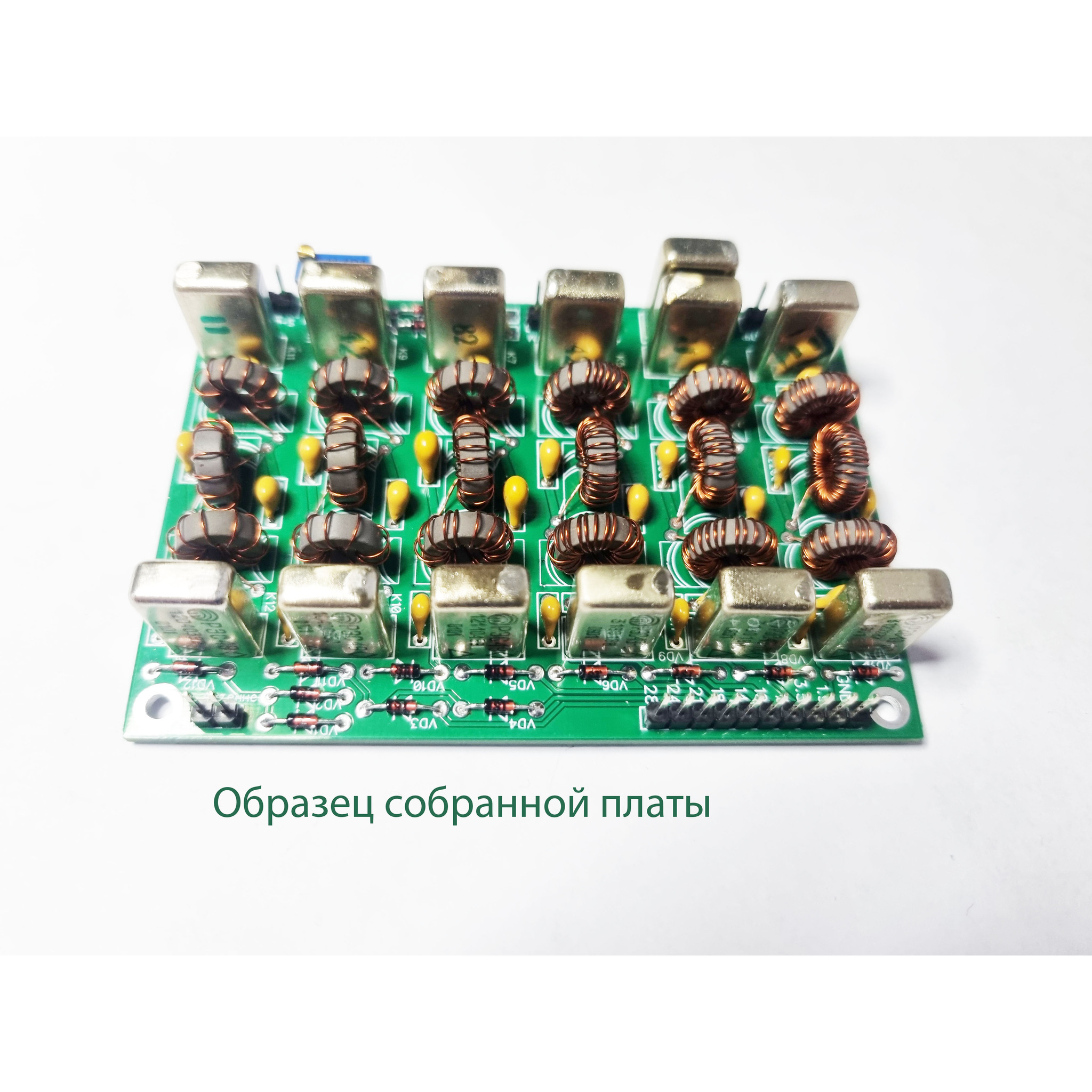

Фильтры собраны на универсальной плате ФНЧ-Дружба-3М. Отличие заключается в используемых сердечниках и проводе.
На плате применяются шесть трехзвенных фильтров нижних частот, коммутация звеньев фильтра при переходе с одного диапазона на другой производится реле типа РЭС-49 (РЭК-23), с рабочим напряжением 12-18В
Реле Р13 служит для подключения выхода ФНЧ к усилителю мощности (УМ) и диапазонным полосовым фильтрам (ДПФ). Диапазоны 10 и 14 МГц, 18 и 21 МГц, 24 и 28 МГц объединены, и имеют общие фильтры нижних частот; коммутация реле этих диапазонов производится через диодный дешифратор VD1-VD6.
На плате ФНЧ установлен подстроечный резистор R1 для регулировки уровня измеряемого выходного сигнала.
Особенности монтажа и настройка

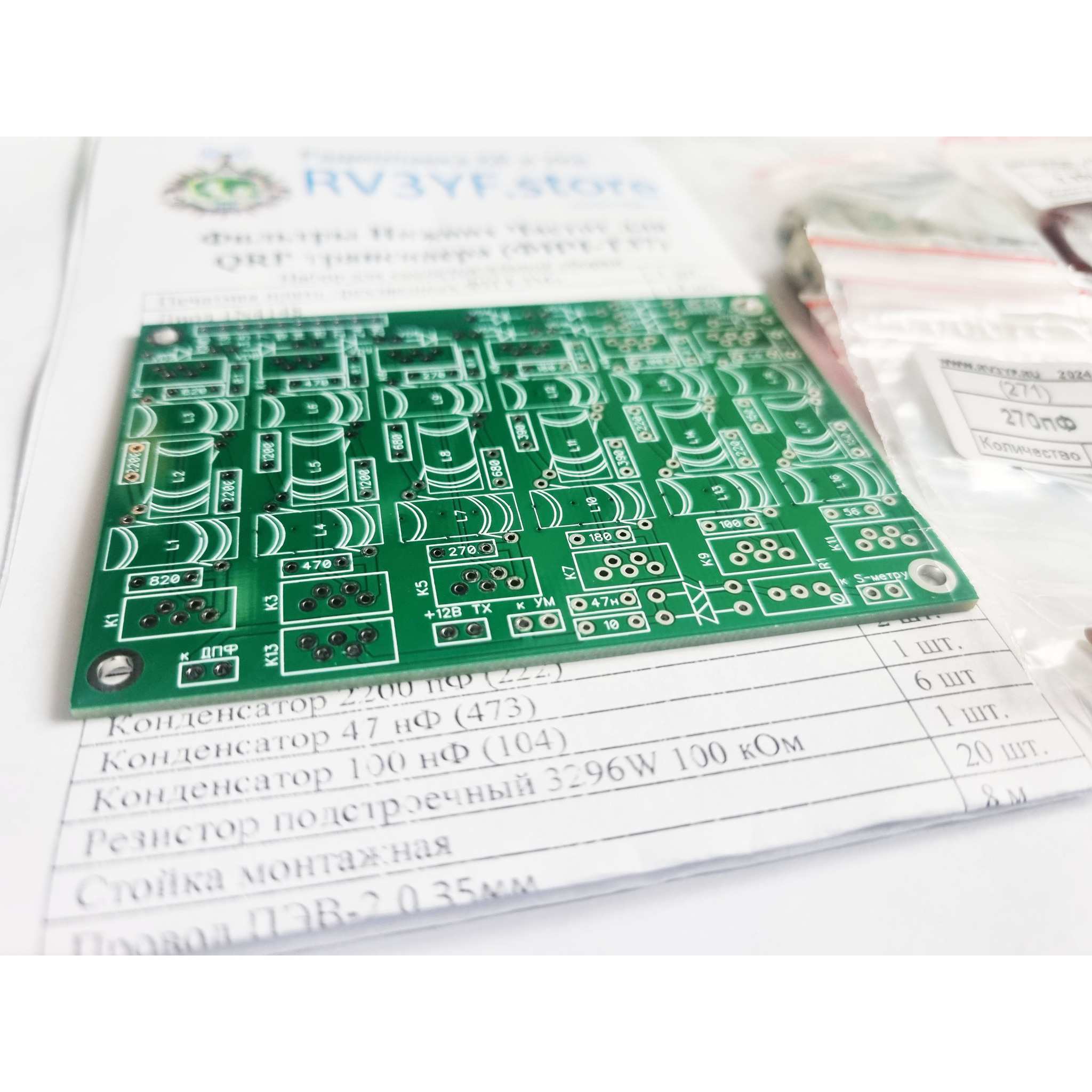

Монтаж фильтров нижних частот выполняется на двухсторонней печатной плате 90х62 мм.

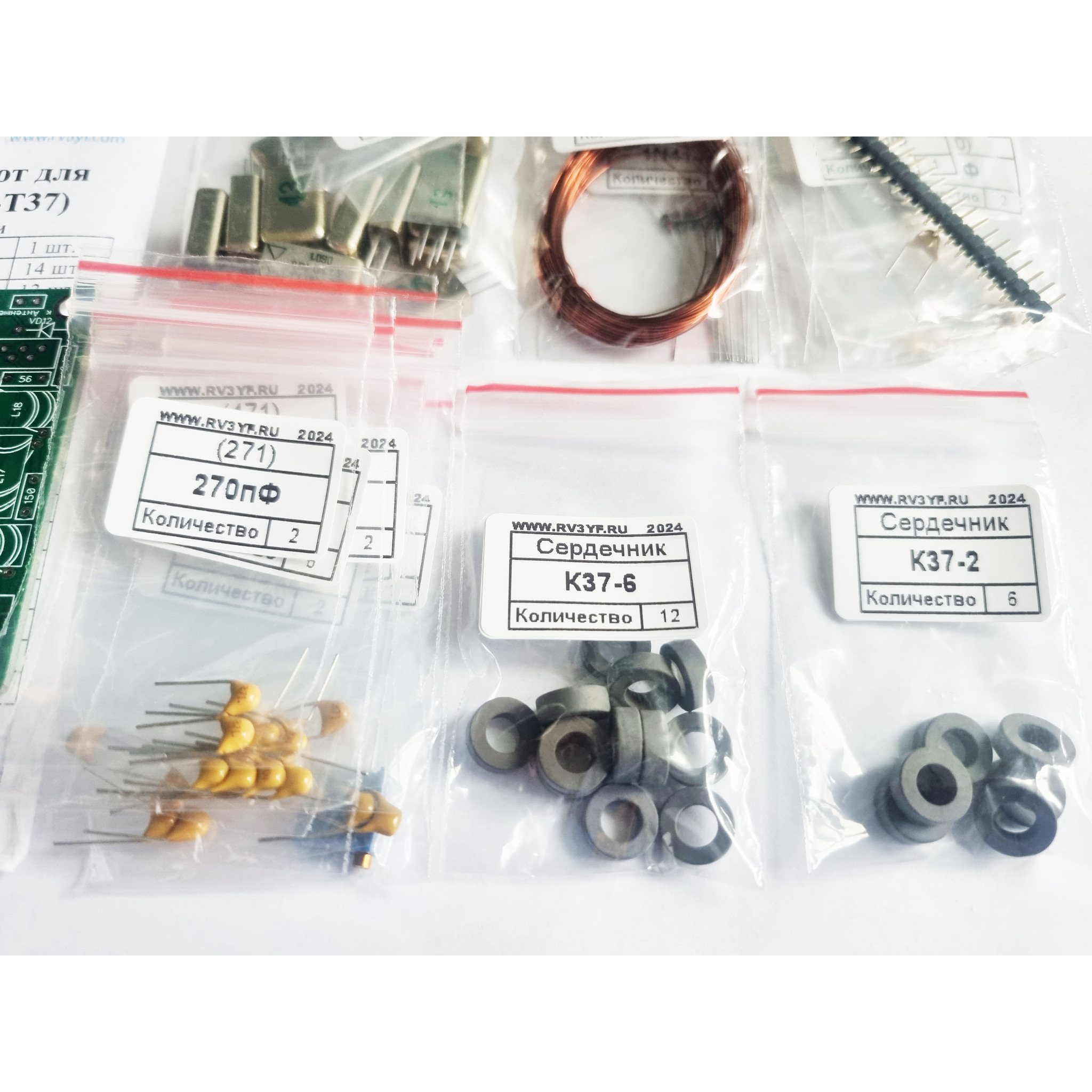

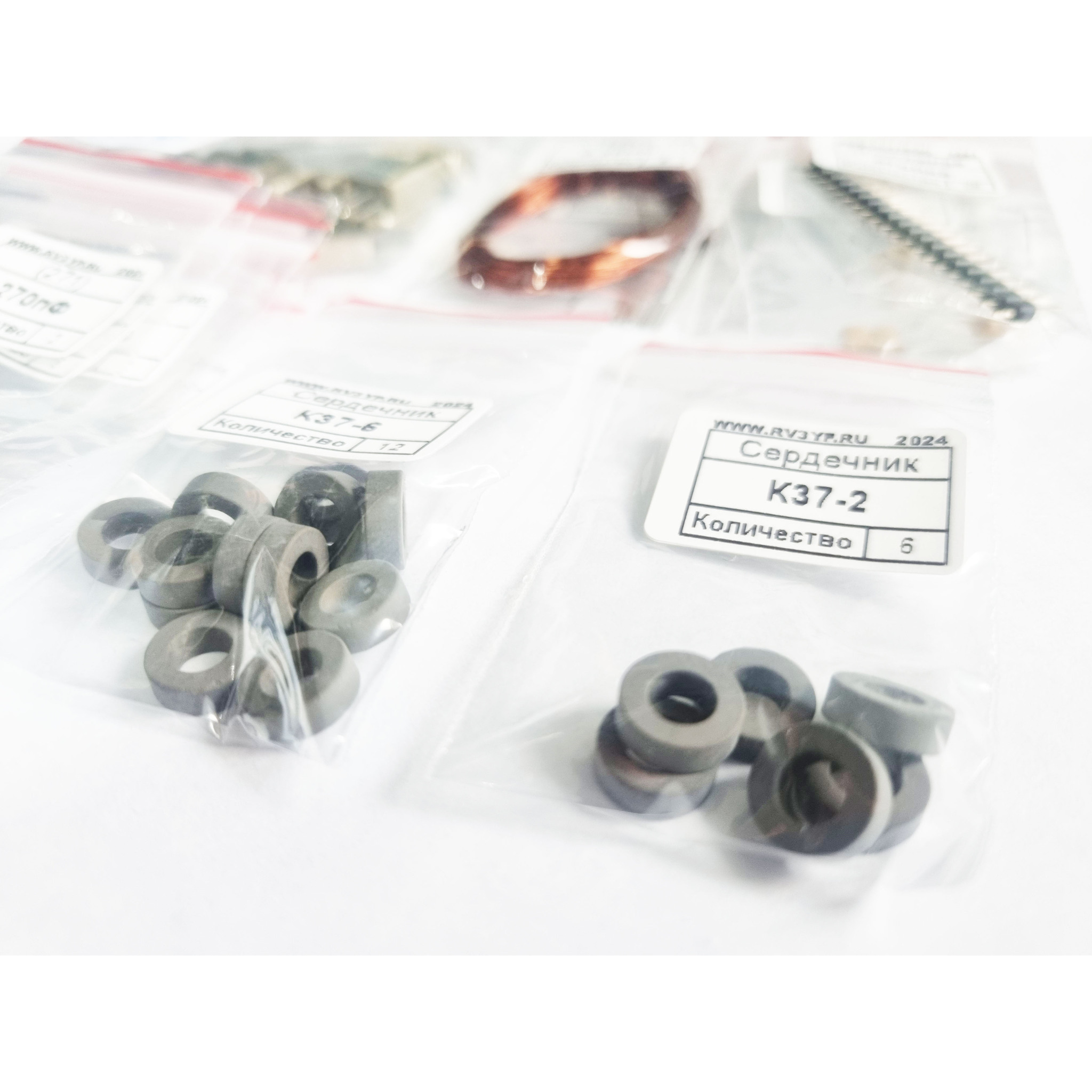

Монтаж фильтров нижних частот выполняется на односторонней печатной плате 90х62 мм. В связи с появлением на отечественном рынке высокодобротных колец из карбонильного железа различных типоразмеров, была оптимизирована комплектация набора. Для изготовления звеньев ФНЧ применяются тороидаильные сердечники К37-2 и К37-6, которые являются полными аналогами импортных сердечников фирмы Amidon T37-2/T37-6. Для расчета индуктивности можно использовать стандартные калькуляторы от Amidon. В отличие от чашек СБ12А (которые применялись в конструкции ранее), отечественные сердечники серии К37 достаточно крепкие, поэтому проблема разлома колец при намотке ушла в прошлое.
Если в наборе используются диоды VD1-VD14 серии КД522. Необходимо обратить внимание на цоколевку диодов – она отличается от импортных аналогов серии 1N4148.
Намотка сердечников производится с максимальным натяжением, а витки располагаются равномерно по всему кольцу. Данные по намотке сердечников приведены в документации, а также на принципиальной схеме фильтров нижних частот.
