Фильтры Нижних Частот для QRP трансивера (ФНЧ-T37)

Accessories
pcs.
Примерный срок отгрузки: 1-3 дня
Not available

Последний набор с кольцами amidon. Больше не будет!!!

ДОКУМЕНТАЦИЯ

Description

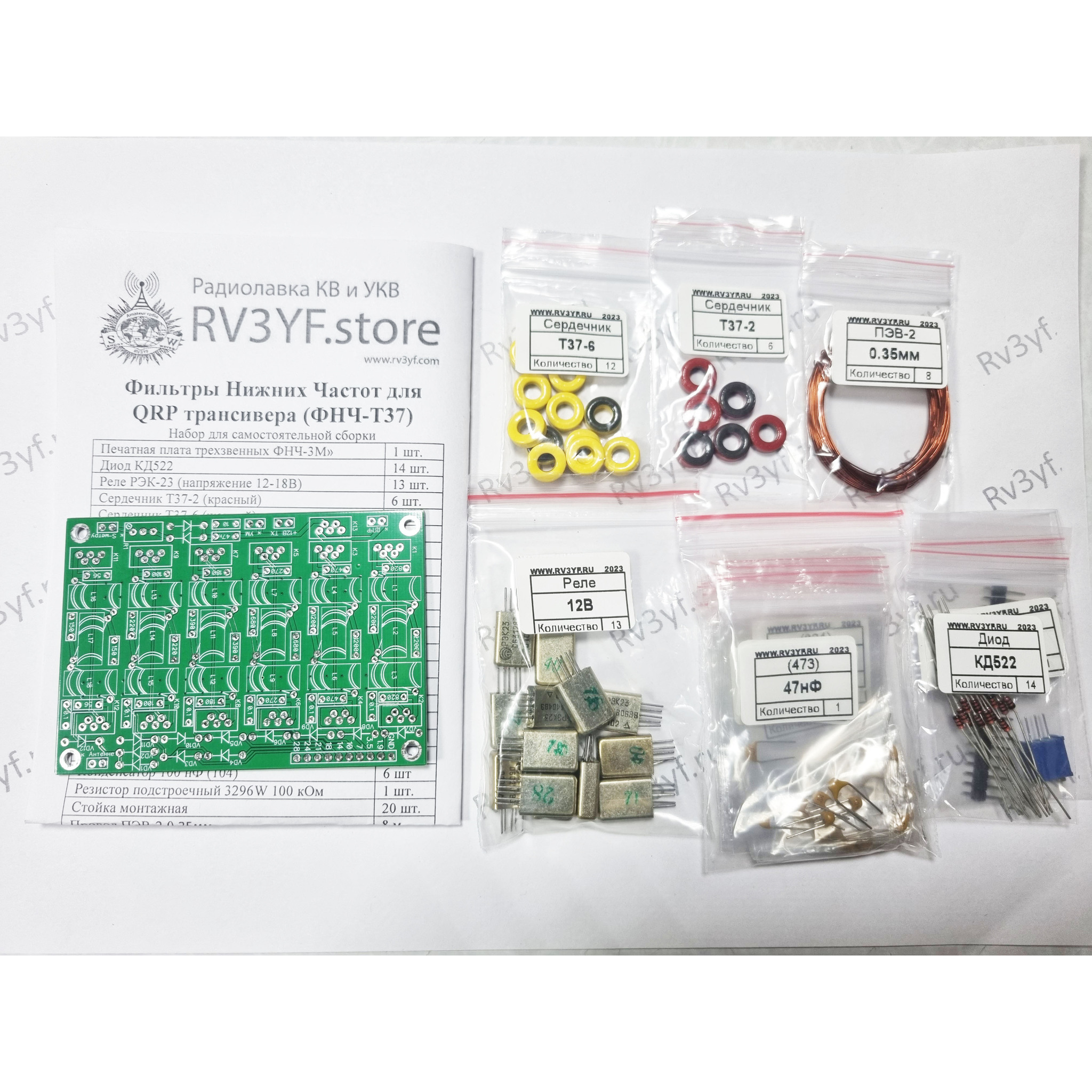

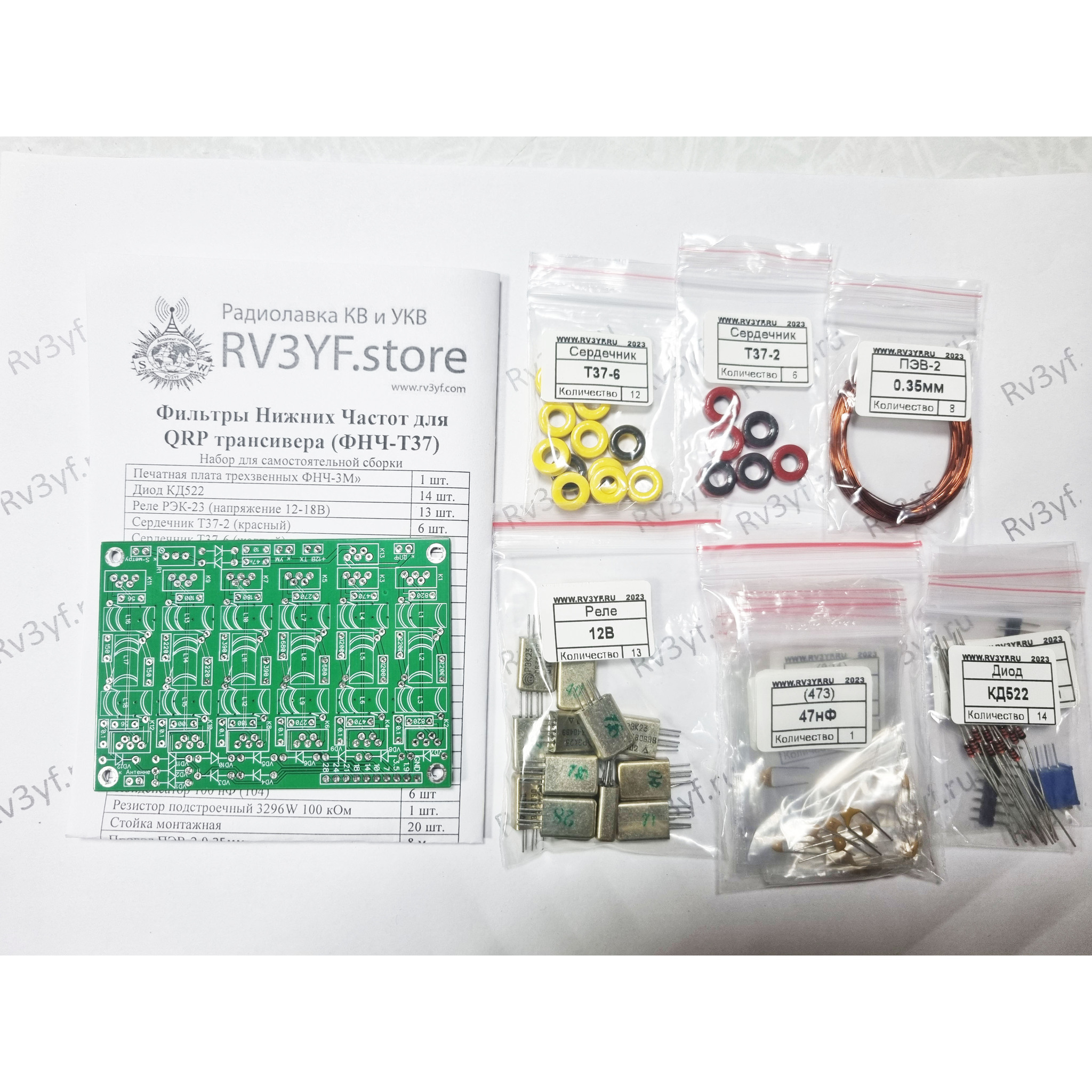

Набор для самостоятельной сборки



Фильтры Нижних Частот для

QRP трансивера (ФНЧ-T37)

используются для фильтрации гармоник на выходе усилителя мощности. Фильтры с применением трех звеньев хорошо зарекомендовали себя в популярных трансиверах, как аналоговых, так и SDR. За счет своей универсальности этот блок может использоваться в любой конструкции.

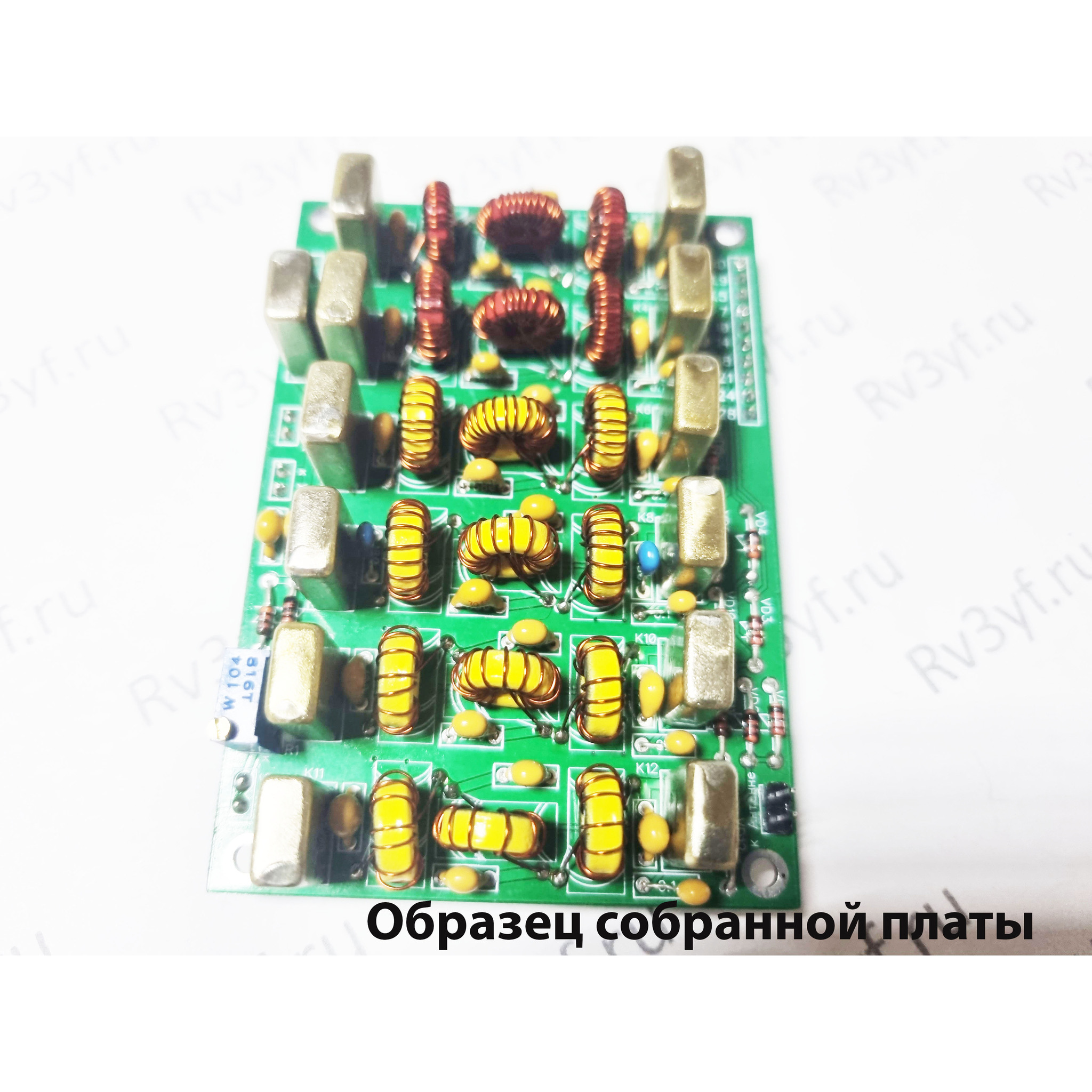

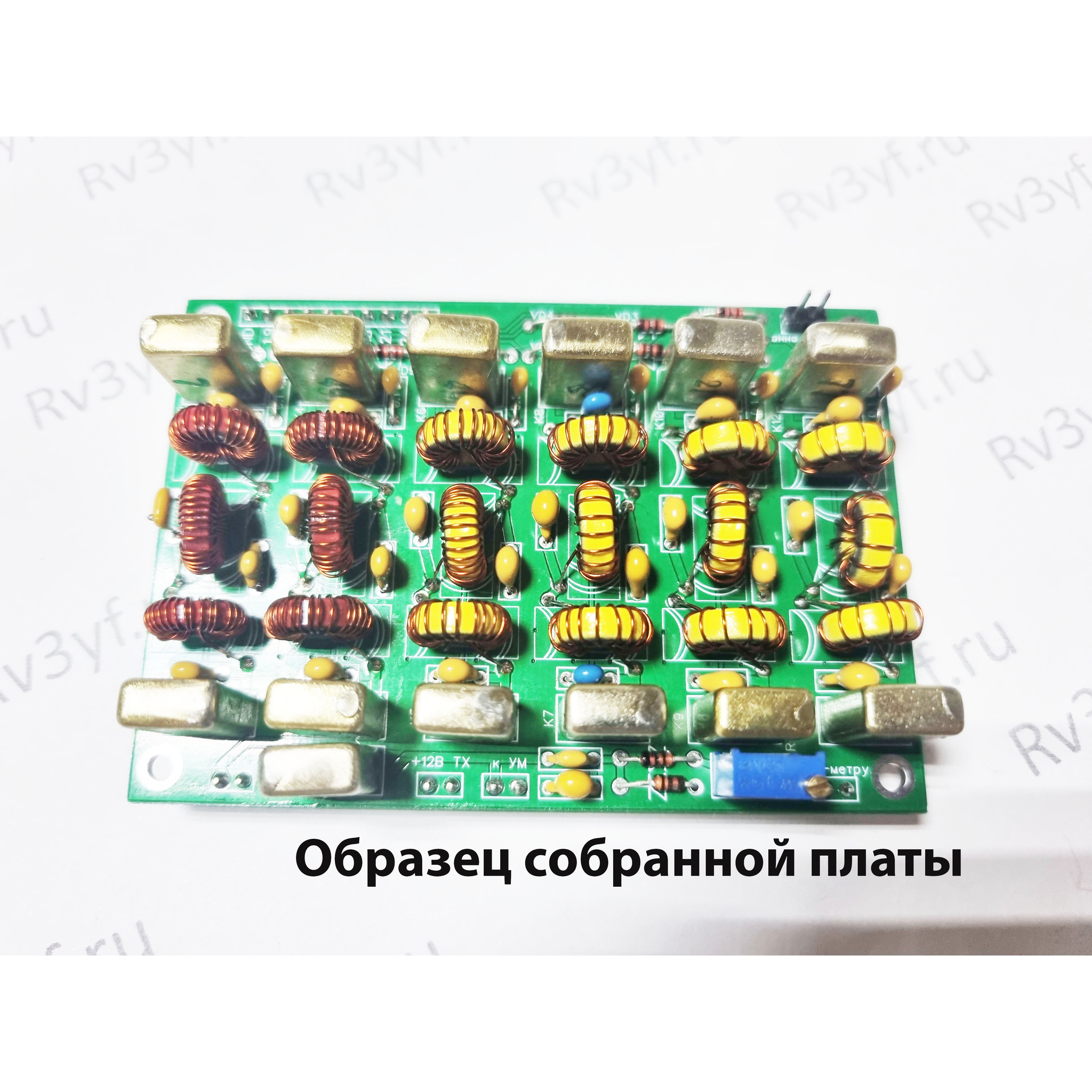

Фильтры собраны на универсальной плате ФНЧ-Дружба-3М. Отличие заключается в используемых сердечниках и проводе.



На плате применяются шесть трехзвенных фильтров нижних частот, коммутация звеньев фильтра при переходе с одного диапазона на другой производится реле типа РЭС-49 (РЭК-23), с рабочим напряжением 12-18В



Реле Р13 служит для подключения выхода ФНЧ к усилителю мощности (УМ) и диапазонным полосовым фильтрам (ДПФ). Диапазоны 10 и 14 МГц, 18 и 21 МГц, 24 и 28 МГц объединены, и имеют общие фильтры нижних частот; коммутация реле этих диапазонов производится через диодный дешифратор VD1-VD6.



На плате ФНЧ установлен подстроечный резистор R1 для регулировки уровня измеряемого выходного сигнала.

Особенности монтажа и настройка

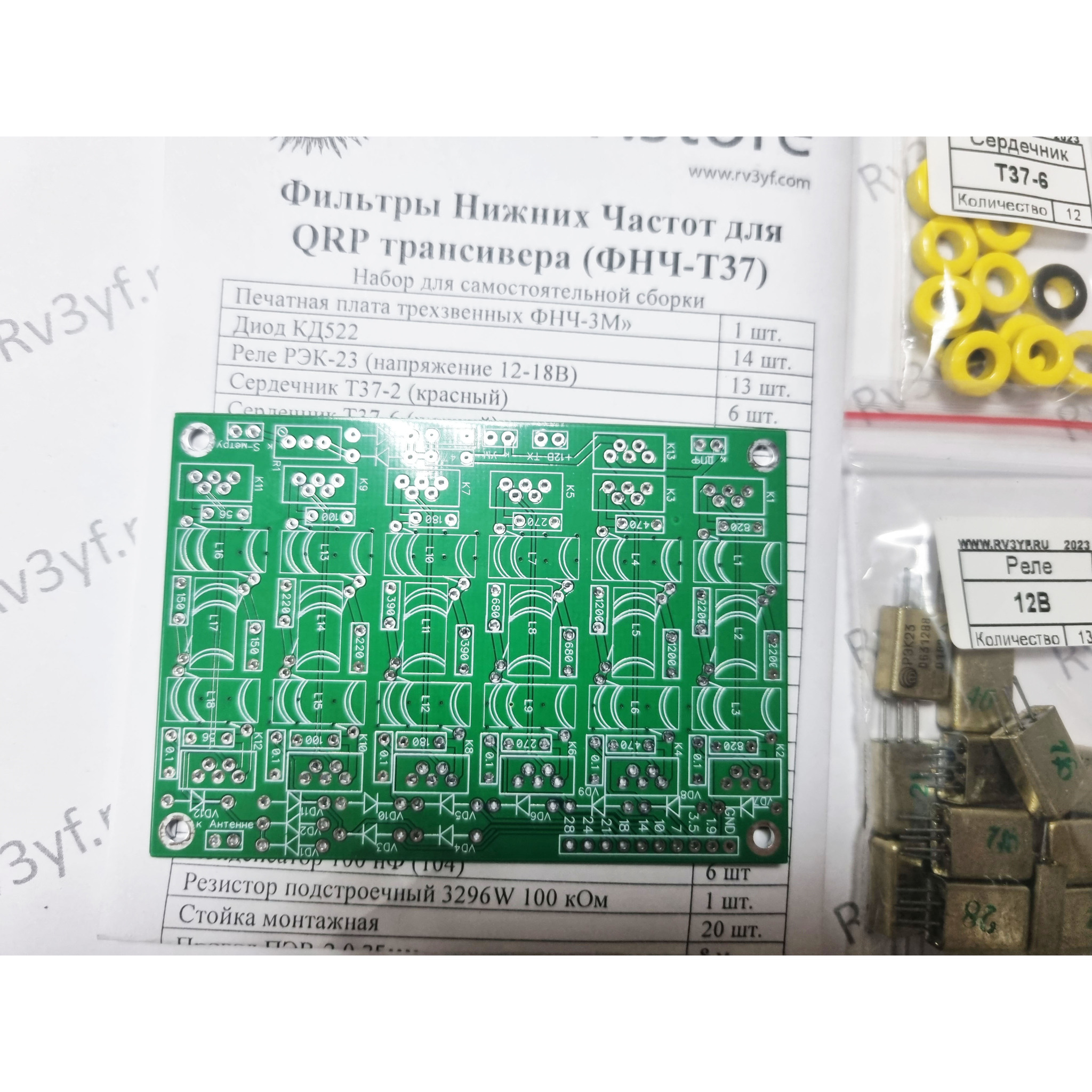

Монтаж фильтров нижних частот выполняется на двухсторонней печатной плате 90х62 мм.

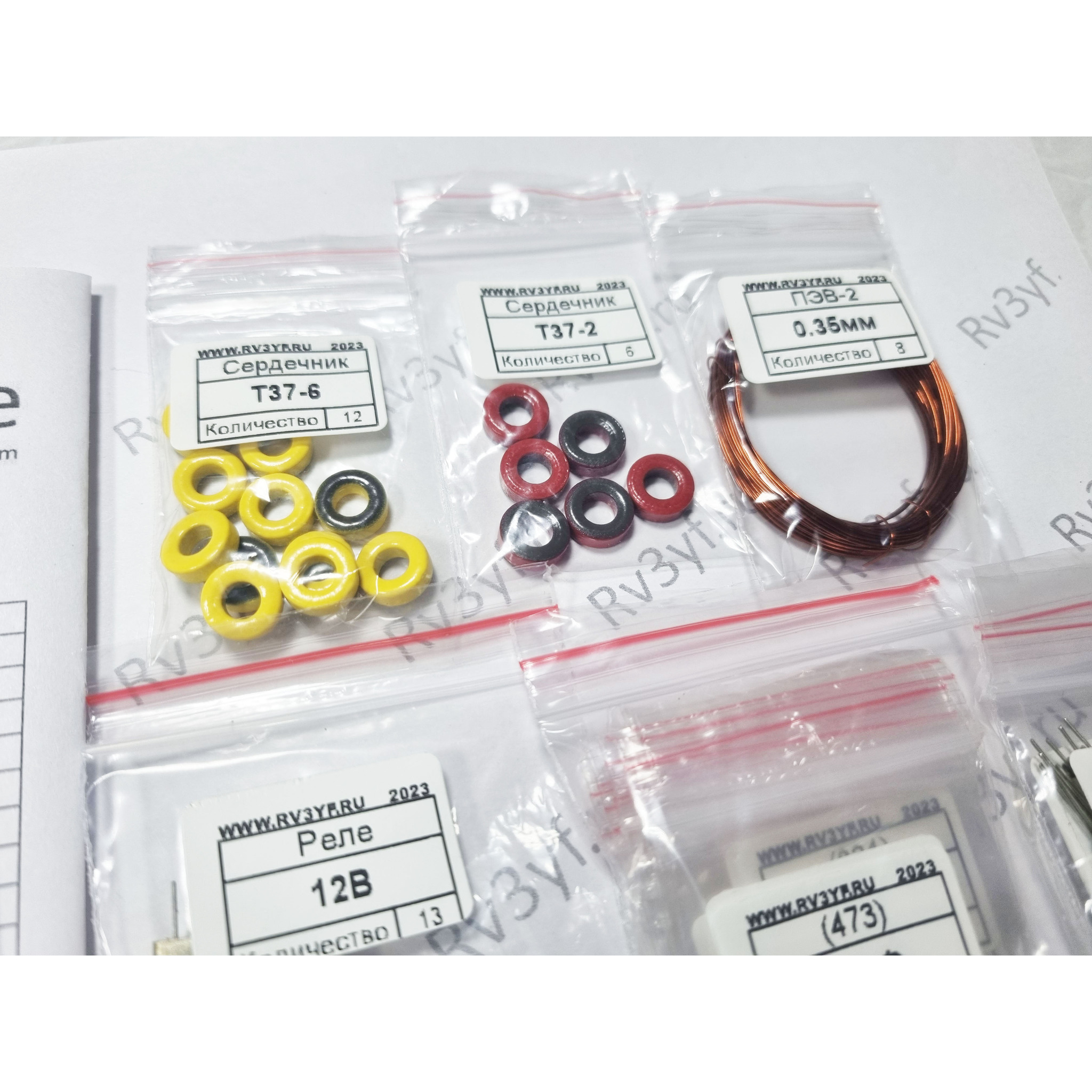

Для изготовления ФНЧ применяются импортные сердечники Amidon размерами T37-2 (для НЧ диапазонов) и Т37-6 (для диапазонов 7-28МГц).

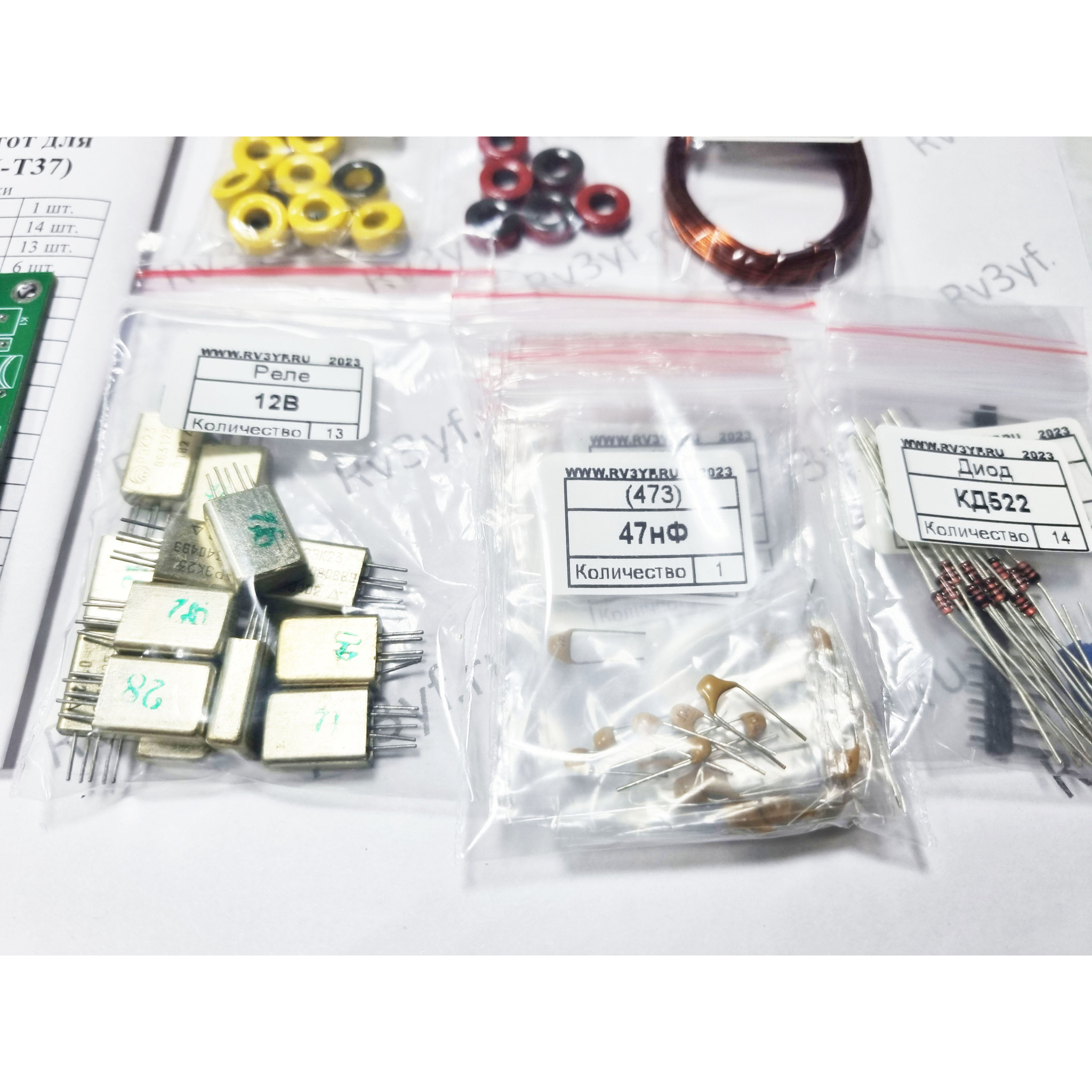

В наборе используются диоды VD1-VD14 серии КД522. Необходимо обратить внимание на цоколевку диодов – она отличается от импортных аналогов серии 1N4148.



Намотка сердечников производится с максимальным натяжением, а витки располагаются равномерно по всему кольцу. Данные по намотке сердечников приведены в документации, а также на принципиальной схеме фильтров нижних частот.
