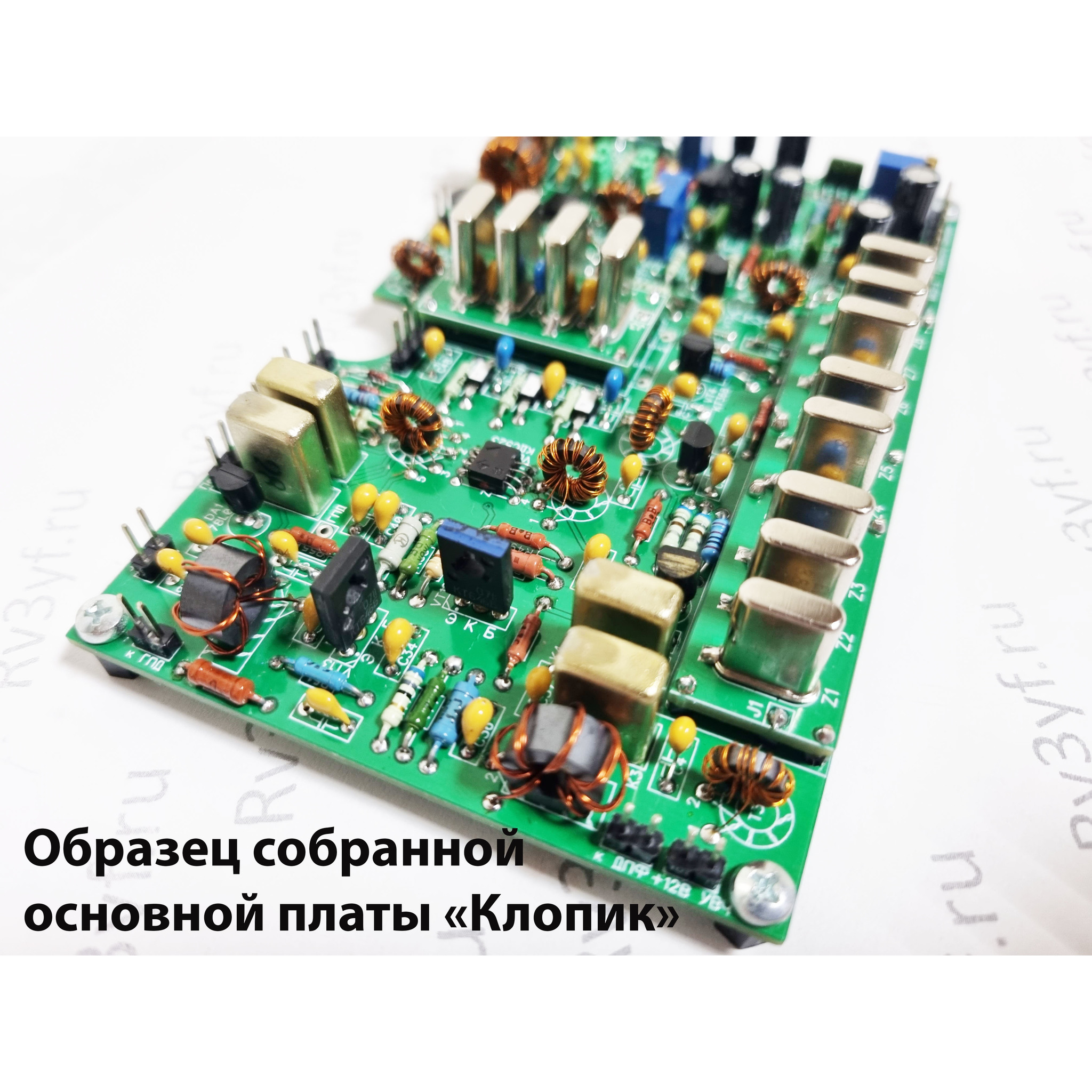

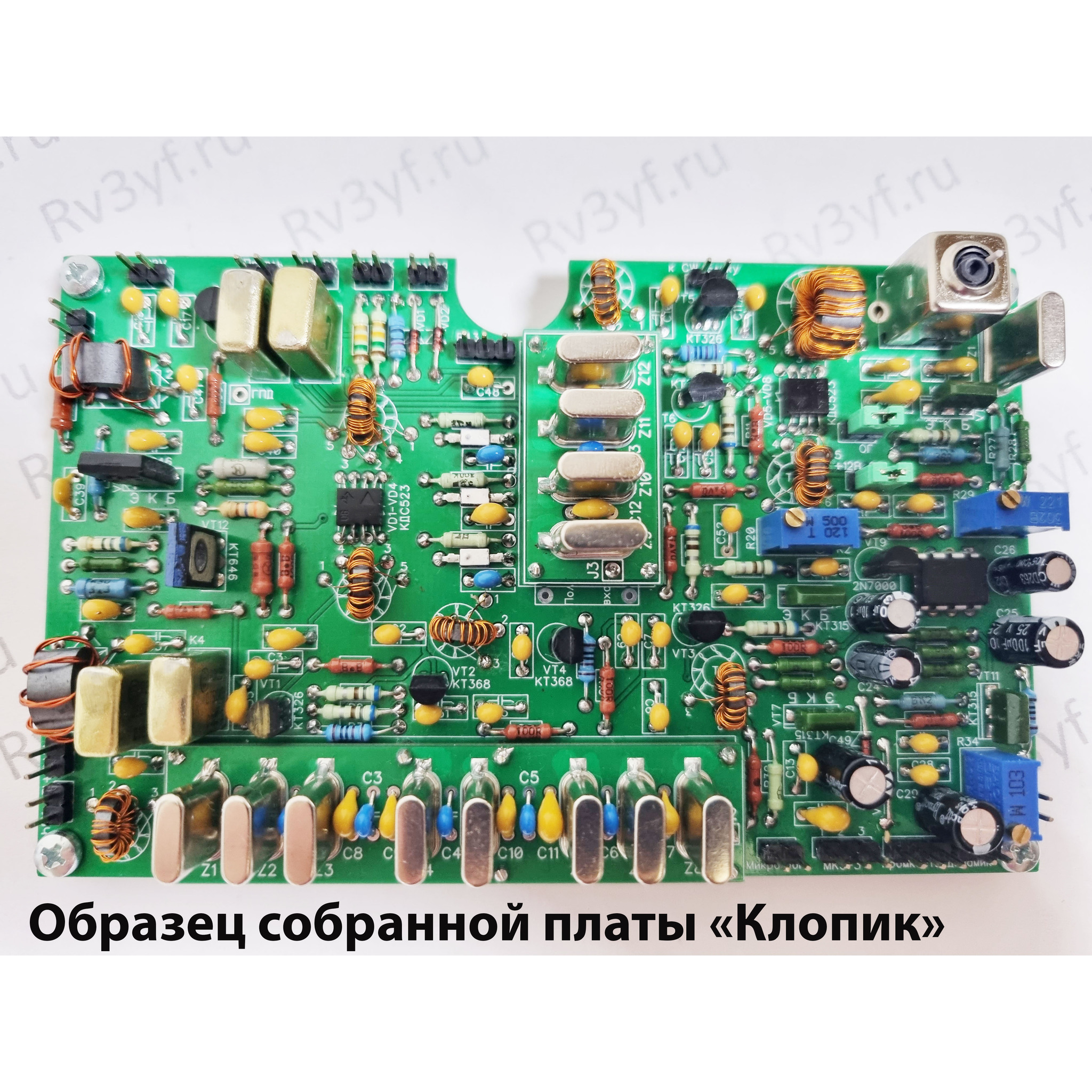

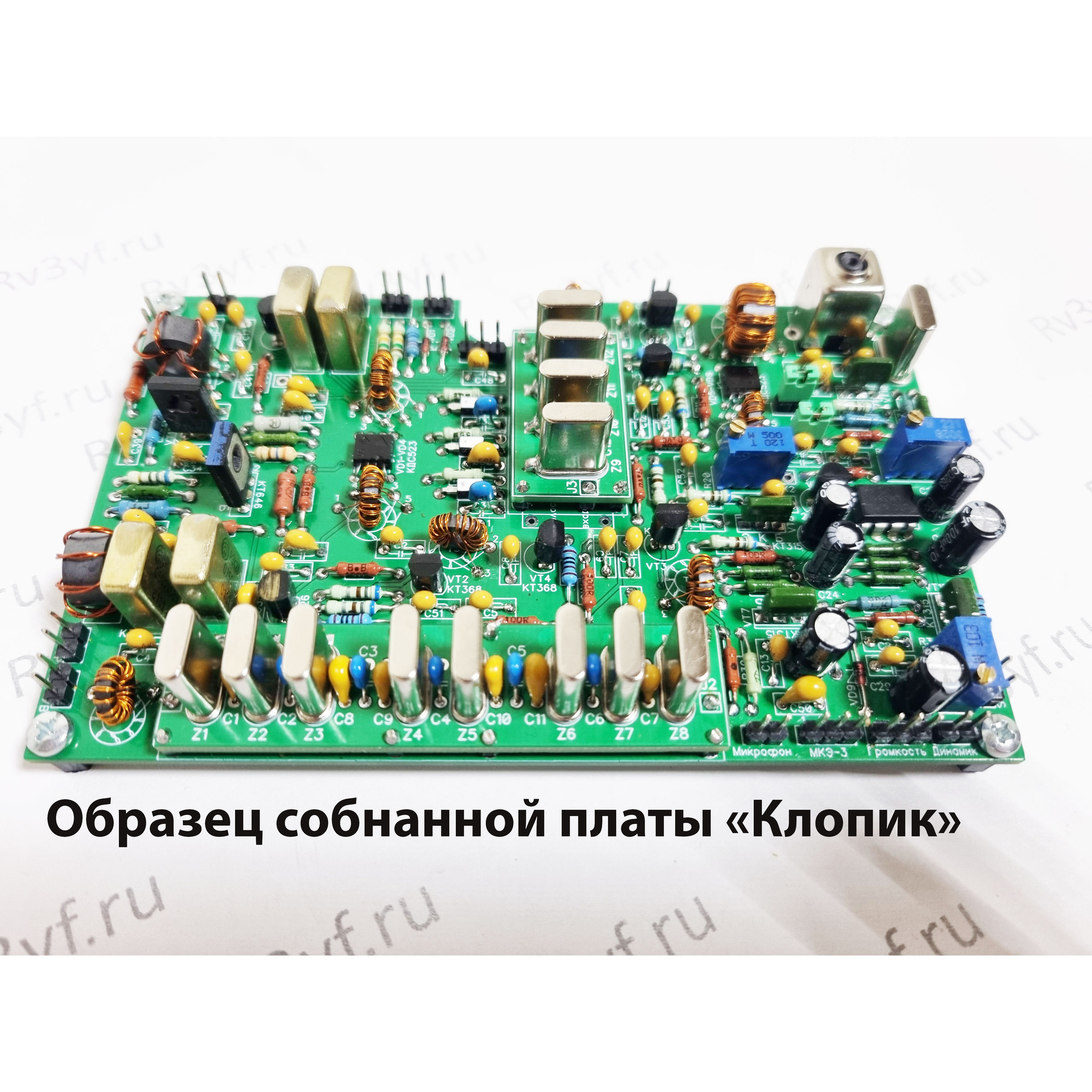

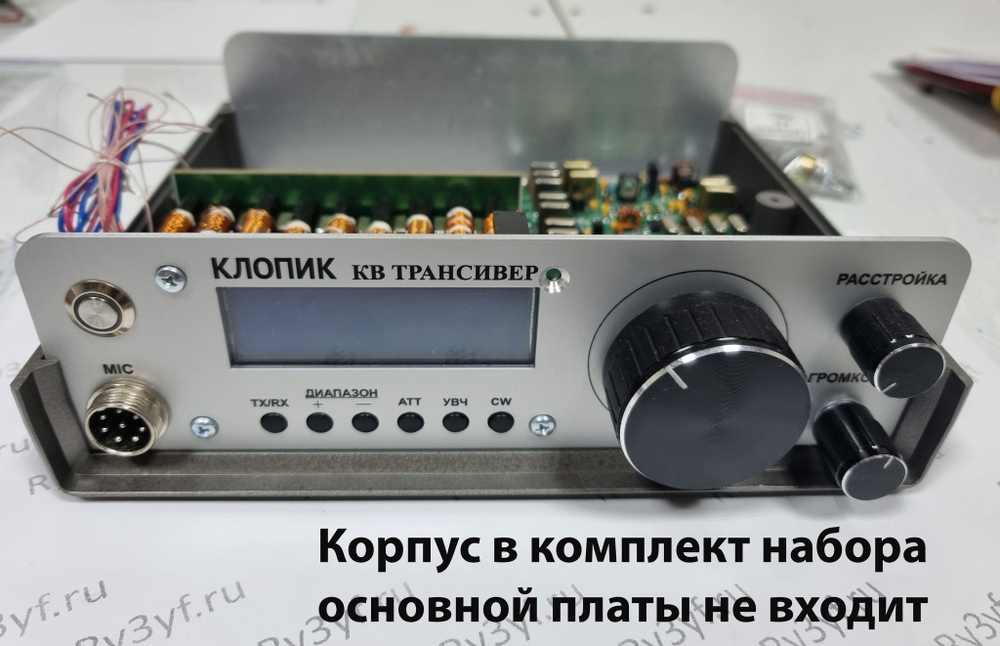

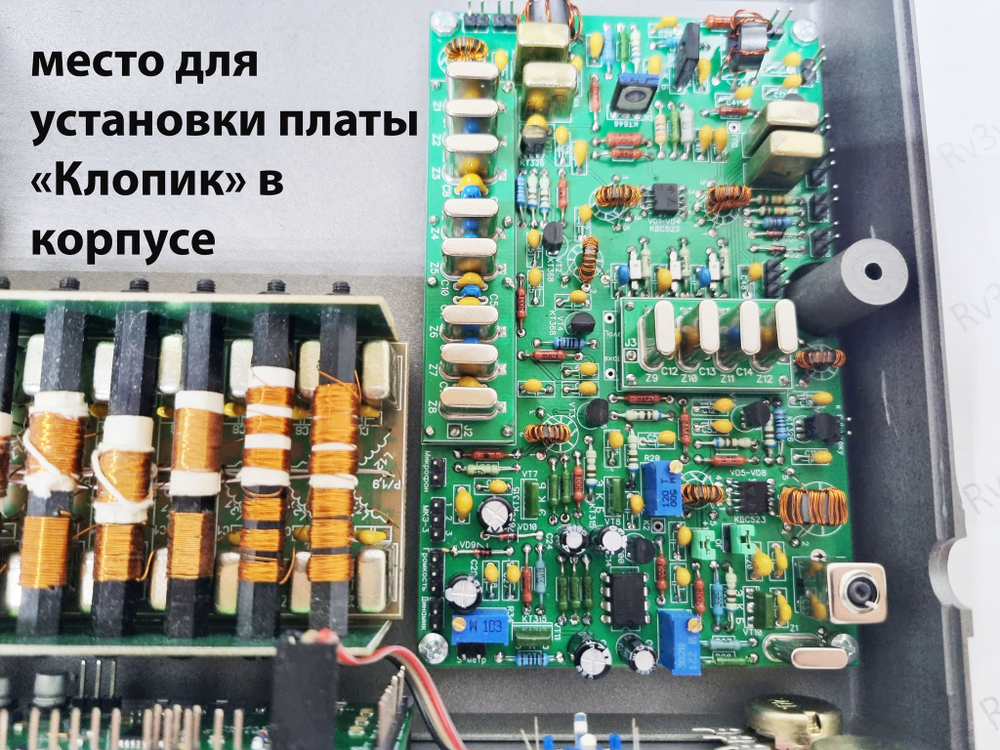

Основная плата трансивера «Клопик»

pcs.
Примерный срок отгрузки: 1-3 дня
Not available
Description

Набор самостоятельного изготовления основной платы трансивера «Клопик».



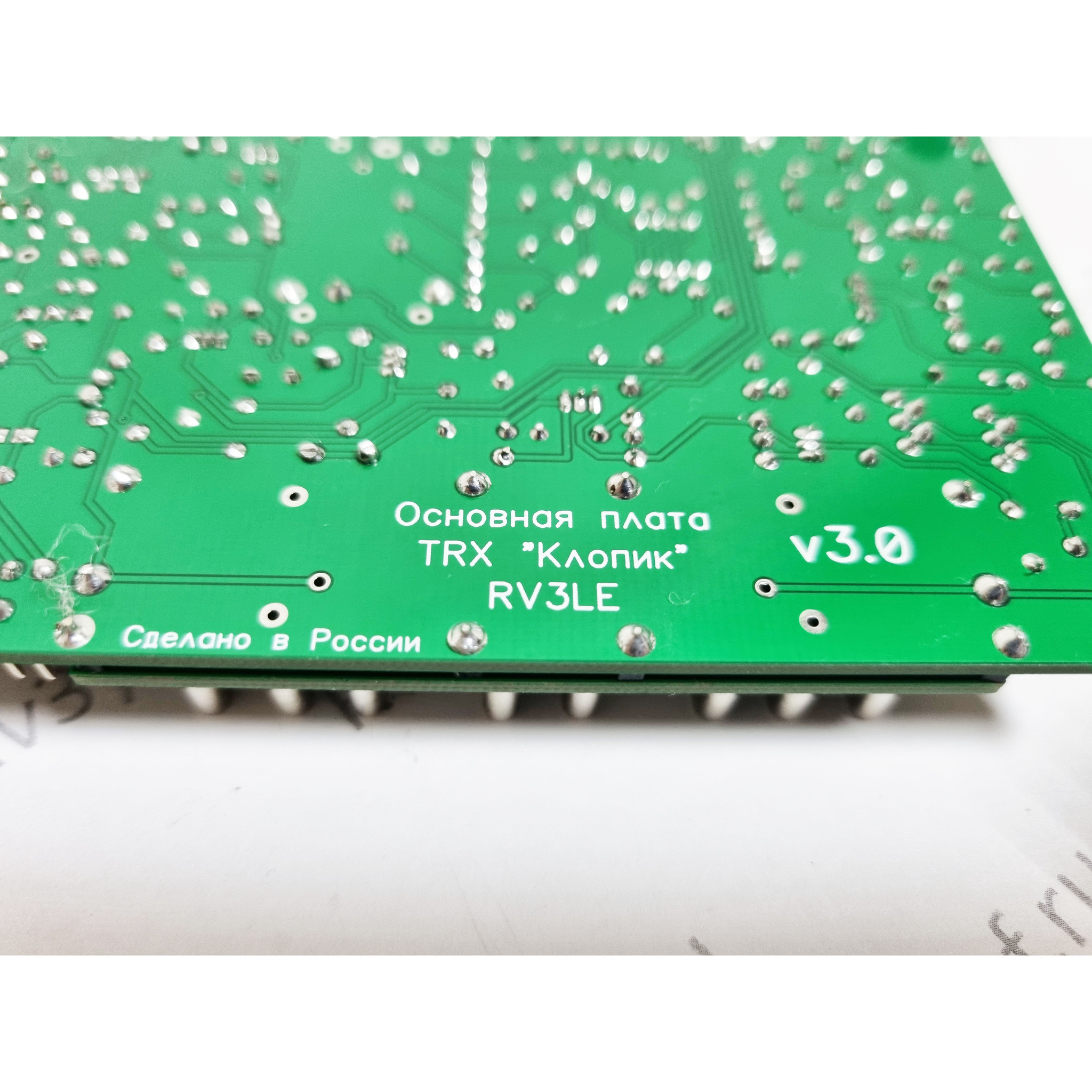

Текущая версия платы 3.1.



При разработке самодельного многодиапазонного KB трансивера ставилась задача создать простой универсальный приемо-передающий тракт, имеющий минимальную коммутацию цепей в режимах приема и передачи и обеспечивающий отличную повторяемость, а значит, с минимумом настроечных элементов. Предлагаемая вниманию читателей схема основного тракта рассчитана на начинающих радиолюбителей, не имеющих, как правило, сложных и дорогих контрольно-измерительных приборов. Собрать ее можно практически из того, что "лежит под руками". Опытный радиолюбитель может по своему усмотрению добавить в схему необходимые узлы и сделать маленький легкий трансивер для работы в эфире с дачи или в походе.

Схема основного тракта очень проста, логична и легко "читается". Это классический супергетеродин с одним преобразованием частоты.

С основной платой можно использовать любой ГПД или синтезатор частоты, работающий на соответствующих частотах и формирующий требуемое напряжение выходного сигнала. Не следует подавать на смеситель напряжение более 1,2 — 1,5 В, т.к. это приведет к росту собственных шумов тракта. Тем не менее, если используемый ГПД имеет достаточную мощность, то в первом смесителе можно установить по два последовательно включенных диода в плече. В этом случае можно ожидать некоторого увеличения динамического диапазона (на несколько децибел) в режиме приема, а также можно увеличить уровень выходного сигнала в режиме передачи — до 200 — 250 мВ вместо 100 — 150 мВ со смесителем, в котором установлено по одному диоду в каждом плече.

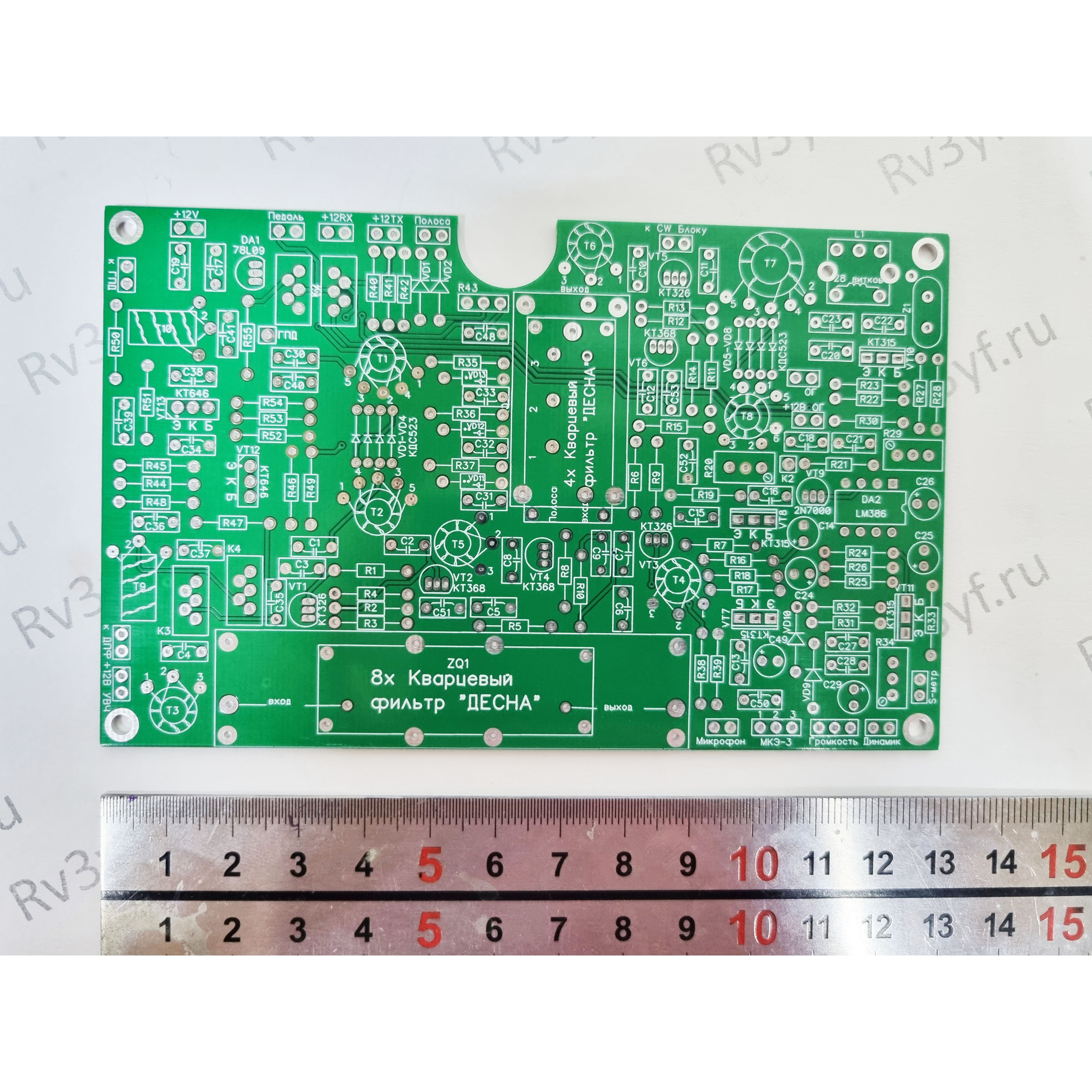

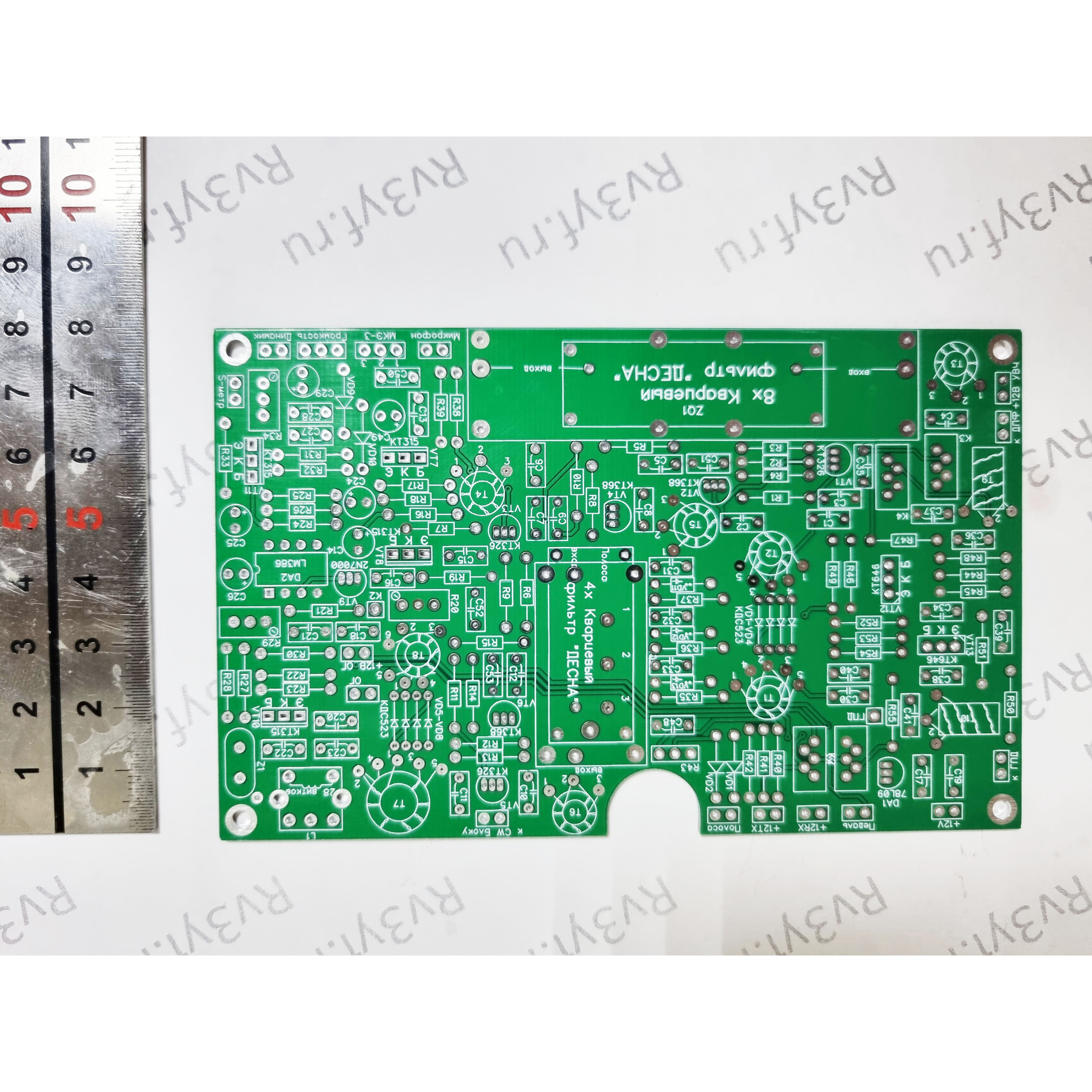

Размер основной платы: 130х81мм

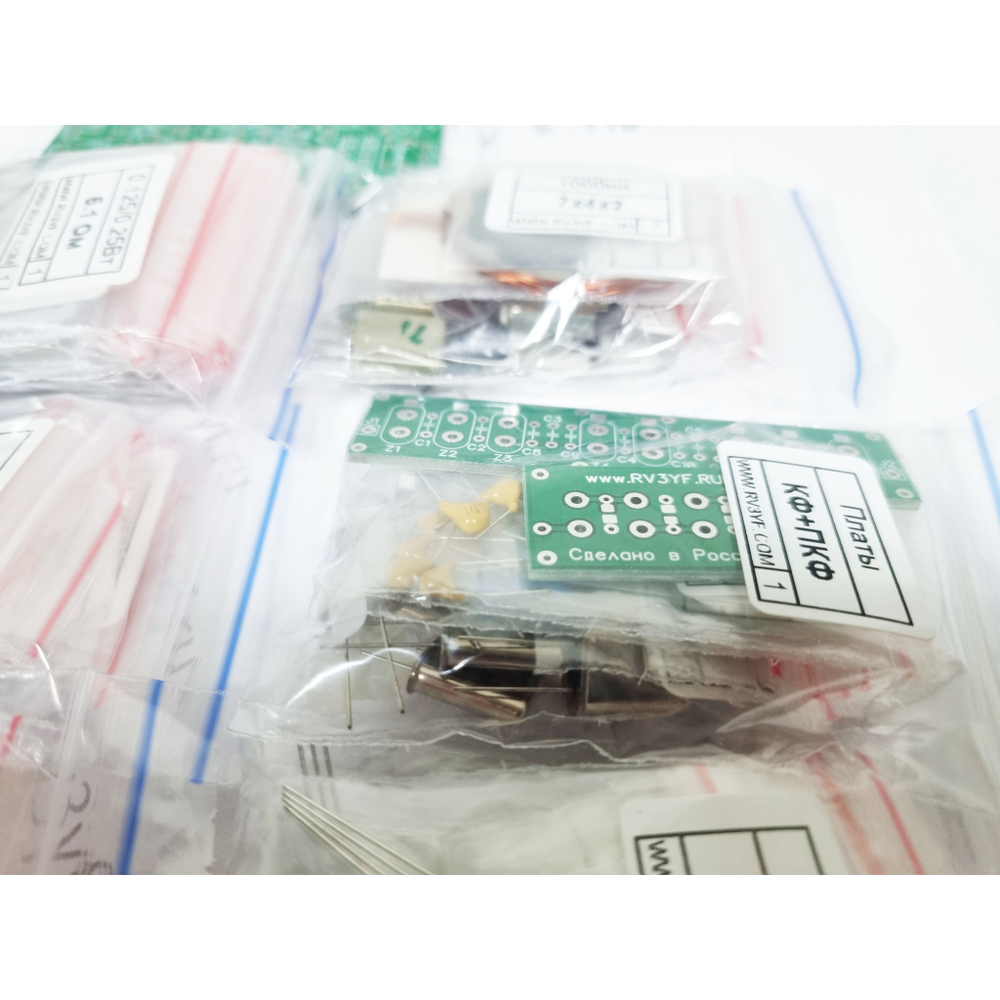

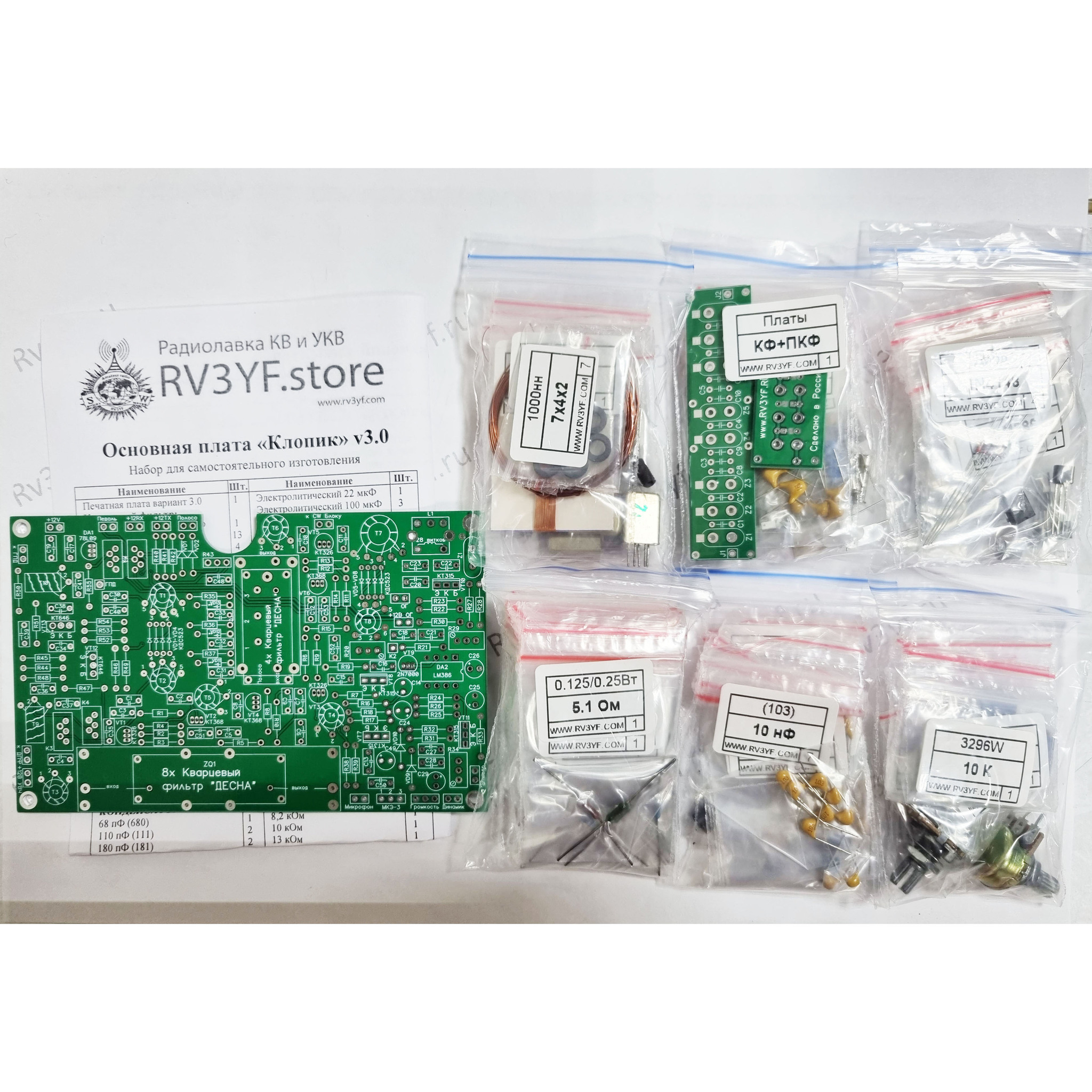

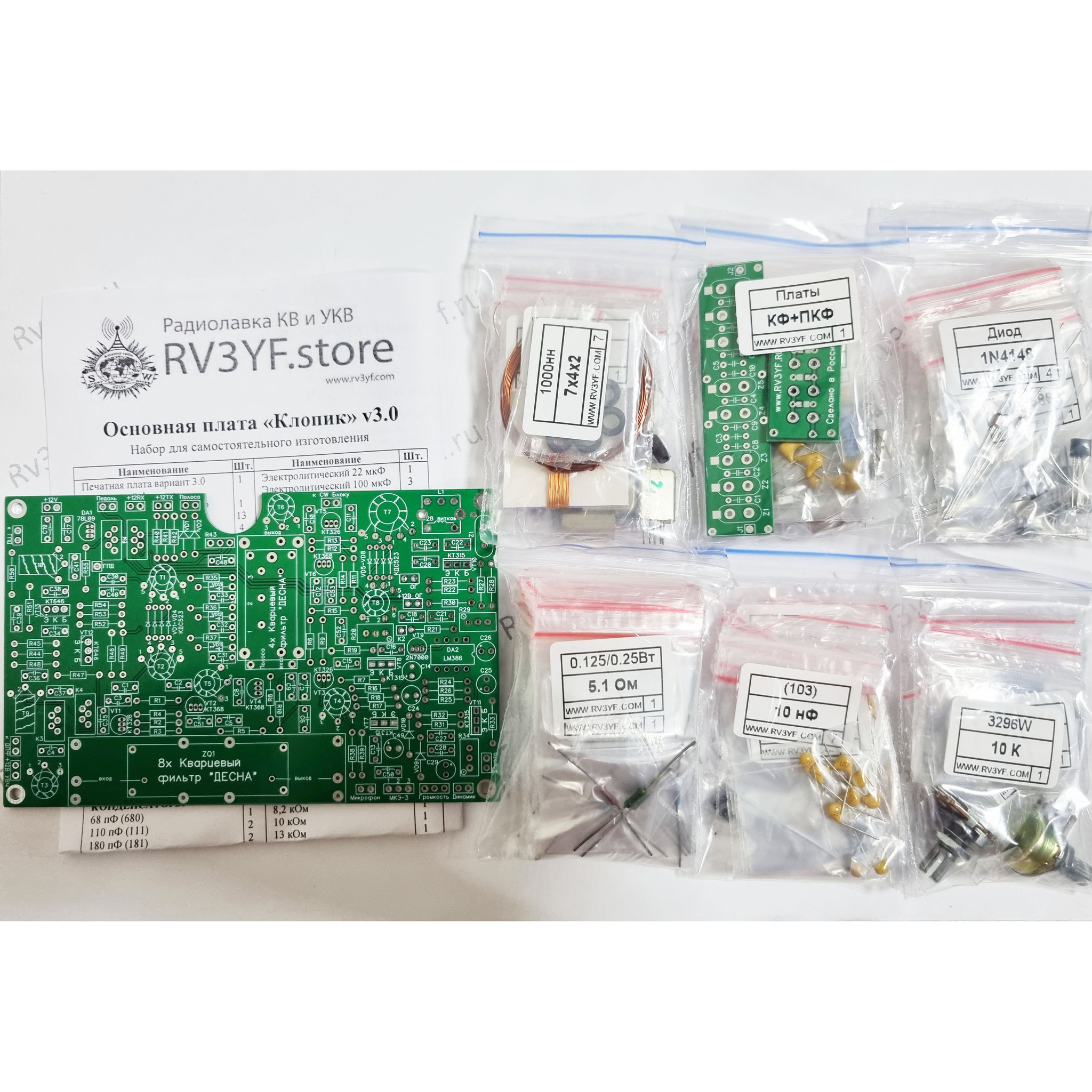

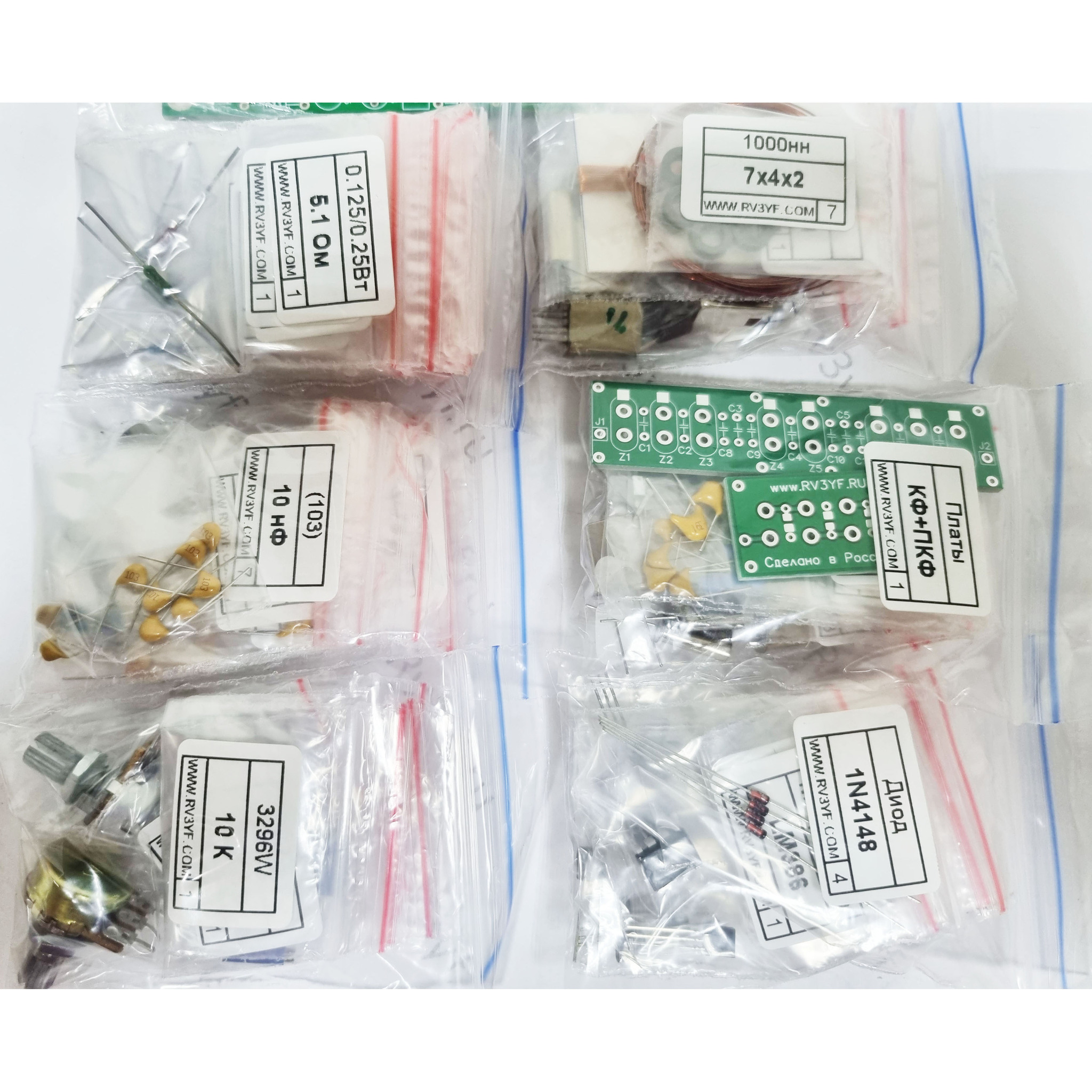

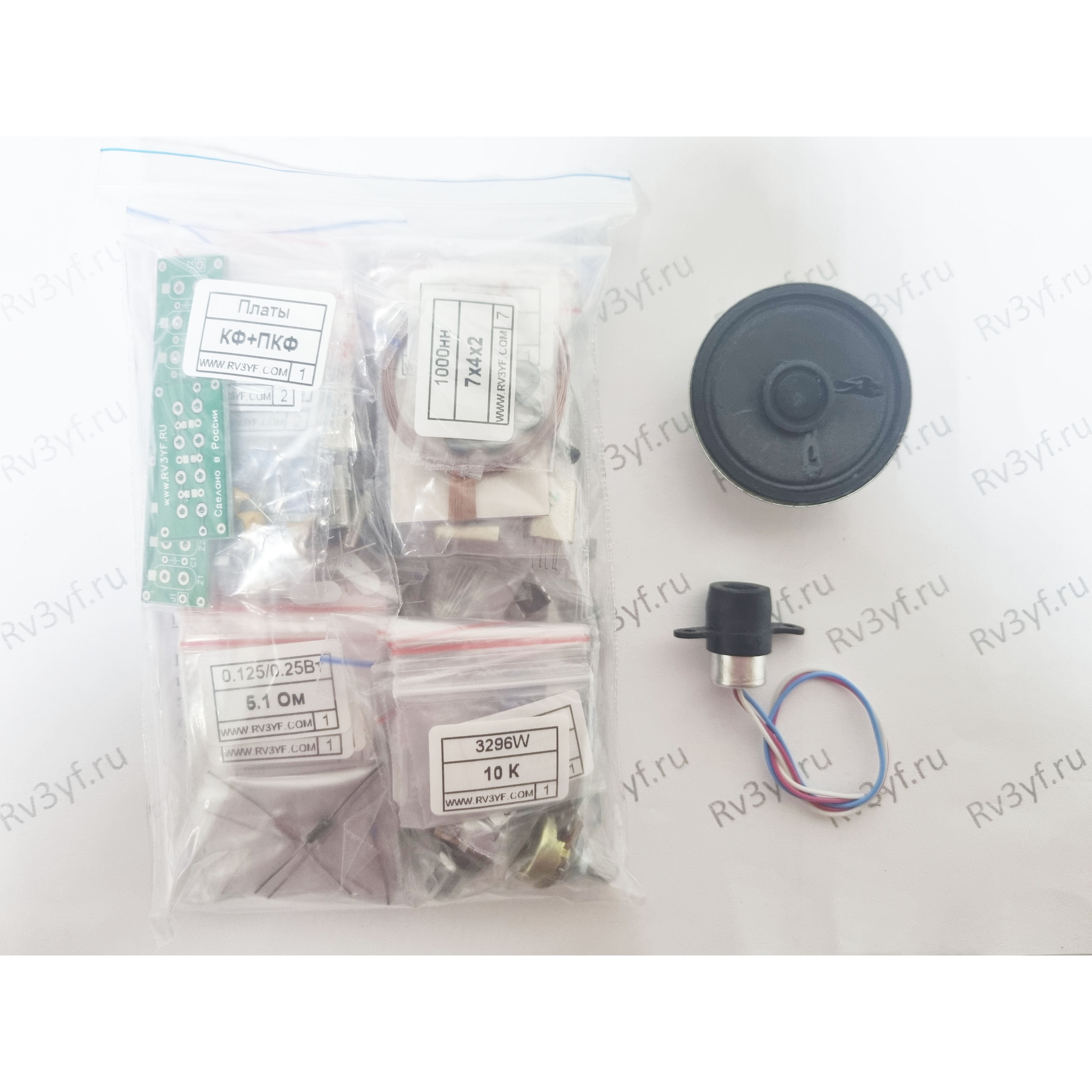

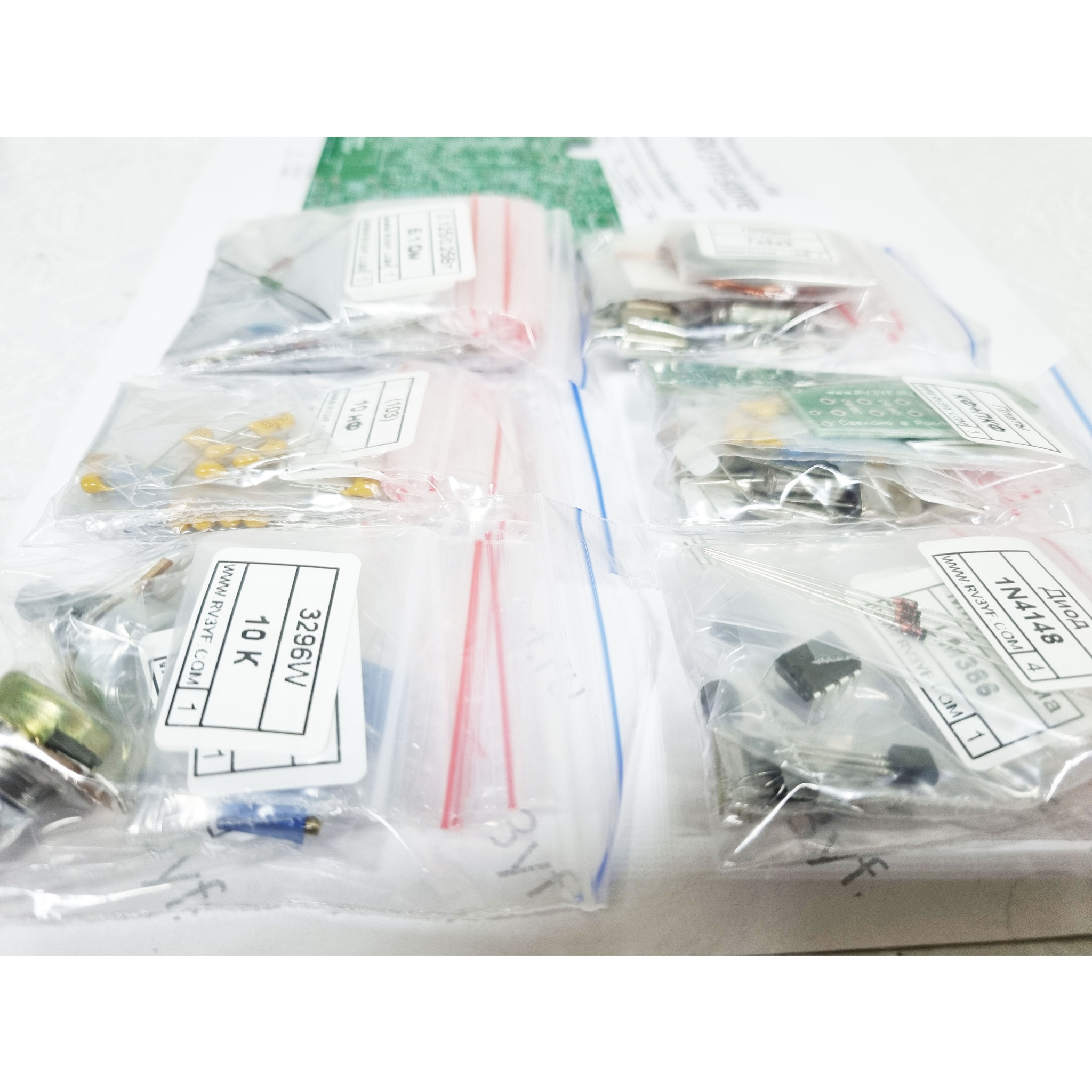

Состав набора: печатная плата, набор изготовления кварцевых фильтров (кварцы подобраны по частоте), все микросхемы, транзисторы, диоды, реле, ферритовые кольца, конденсаторы и резисторы, монтажные стойки, а также микрофон МЭК-3 и динамик!

Show in full Hide
