Набор для самостоятельной сборки (плата версии 4.62)
Коротковолновый трансивер «Дружба-М» предназначен для проведения любительских радиосвязей SSB и CW на всех девяти КВ диапазонах от 160 до 10 м. Он является дальнейшей разработкой трансивера «Десна» («Дружба») и представляет собой конструкцию, доступную для повторения радиолюбителями средней квалификации. При проектировании трансивера «Дружба-М» ставилась задача создать недорогой аппарат с приемлемыми электрическими характеристиками, обладающий высокой повторяемостью и доступной для большинства радиолюбителей элементной базой. Данная конструкция не содержит каких – либо оригинальных схемных решений, это «сборная солянка» из узлов, ранее описанных другими авторами и хорошо зарекомендовавших себя при массовом повторении.
Трансивер имеет следующие основные технические характеристики:
- Чувствительность приемного тракта при соотношении сигнал / шум 10 дБ, не хуже 0,25 мкВ;
- Двухсигнальная избирательность при расстройке сигналов 20 кГц не менее 80 дБ;
- Диапазон регулировки АРУ не менее 80 дБ при изменении выходного напряжения на 6 дБ;
- Выходная мощность передающей части трансивера 10 Вт.
КВ - трансивер «Дружба-М» представляет собой трансивер с одним преобразованием частоты и содержит семь функционально законченных блоков или плат:
- Основная плата
- плата полосовых фильтров BPF-9 (девять диапазонов) или BPF-6 (шесть диапазонов) с аттенюатором и усилителем высокой частоты;
- Плата усилителя мощности UM-U (10Вт или 30-40Вт);
- Плата фильтров нижних частот ФНЧ-2-2016
- Блок синтезатора частоты (СЧ) или блок генератора плавного диапазона ГПД);
- Цифровая шкала (ЦШ);
- Блок питания (БП).
Параметры кварцевого фильтра:
Восьмикристальный кварцевый фильтр из таких резонаторов имеет следующие параметры:
- коэффициент прямоугольности по уровням 6 и 60 дБ – 1.5 – 1,7;
- затухание за полосой пропускания более 80 дБ;
- неравномерность в полосе пропускания – 1.5 - 2 дБ;
- полоса пропускания по уровню 6 дБ – 2.4 кГц;
- входное и выходное сопротивление 200 - 270 Ом.
Версия платы 4.62. Набор самостоятельного изготовления основной платы v4.62 TRX «Дружба-М».

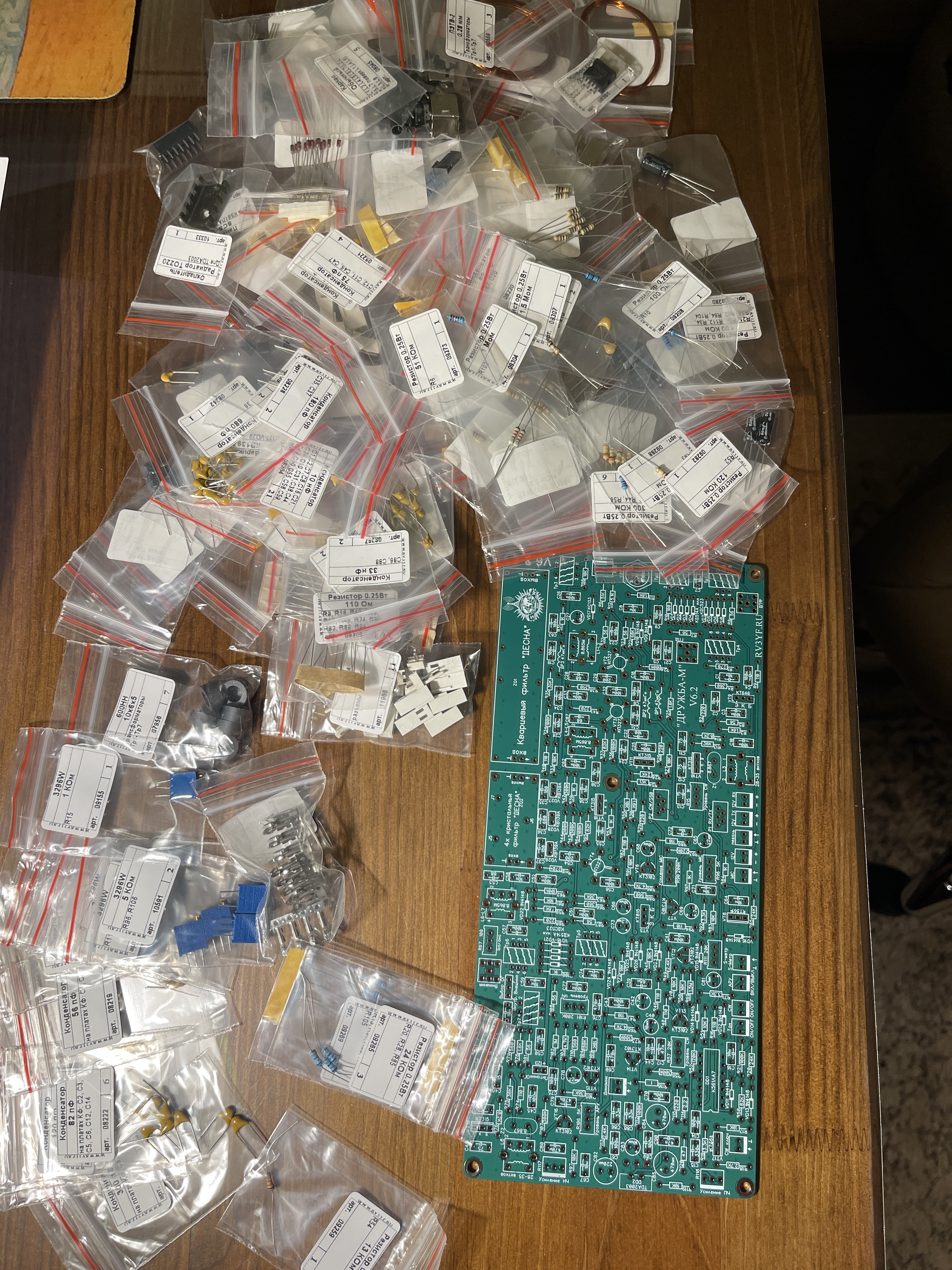

Состав набора: двухсторонняя печатная плата v4.62 с металлизацией отверстий, все радиоэлементы необходимые для монтажа: набор для самостоятельного изготовления кварцевых фильтров «Десна», микросхемы, транзисторы, диоды, каркасы контуров, провод, реле, разъемы, конденсаторы и резисторы.
Также предлагаем услугу по сборке контуров ПЧ и опорных генераторов SSB и СW. Всего 5 шт.
Каркасы ПЧ (3 шт.) наматываем, настраиваем с конденсатором в резонанс 8.865 МГц. При необходимости на собранной плате нкжно сделать финишную корректировку сердечником.
Каркасы опорных генераторов намытываем, предварительно настраиваем. При настройке основной платы необходимо скорректировать частоту сердечником на нижний скат кварцевого фильтра.
Внимание! При заказе данной услуги каркасы, провод и конденсаторы используются из набора трансивера. При заказе услуги отдельно от набора в счет добавляем стоимость каркасов, конденсаторов по текущему прайс-листу.
Трансформаторы на кольцах не собираем в виду сложности передачи клиенту маркировки, а также идентификации концов проводов на трансформаторах. Их проще собирать по месту при сборке платы.
Размеры печатной платы 216х97 мм
Документацию и схемы можно скачать на нашем сайте в карточке товара.
