Синтезатор частоты «Контур-116» (Основной блок БОЧ и ГУН)

pcs.
Примерный срок отгрузки: 1-3 дня
Not available
Description

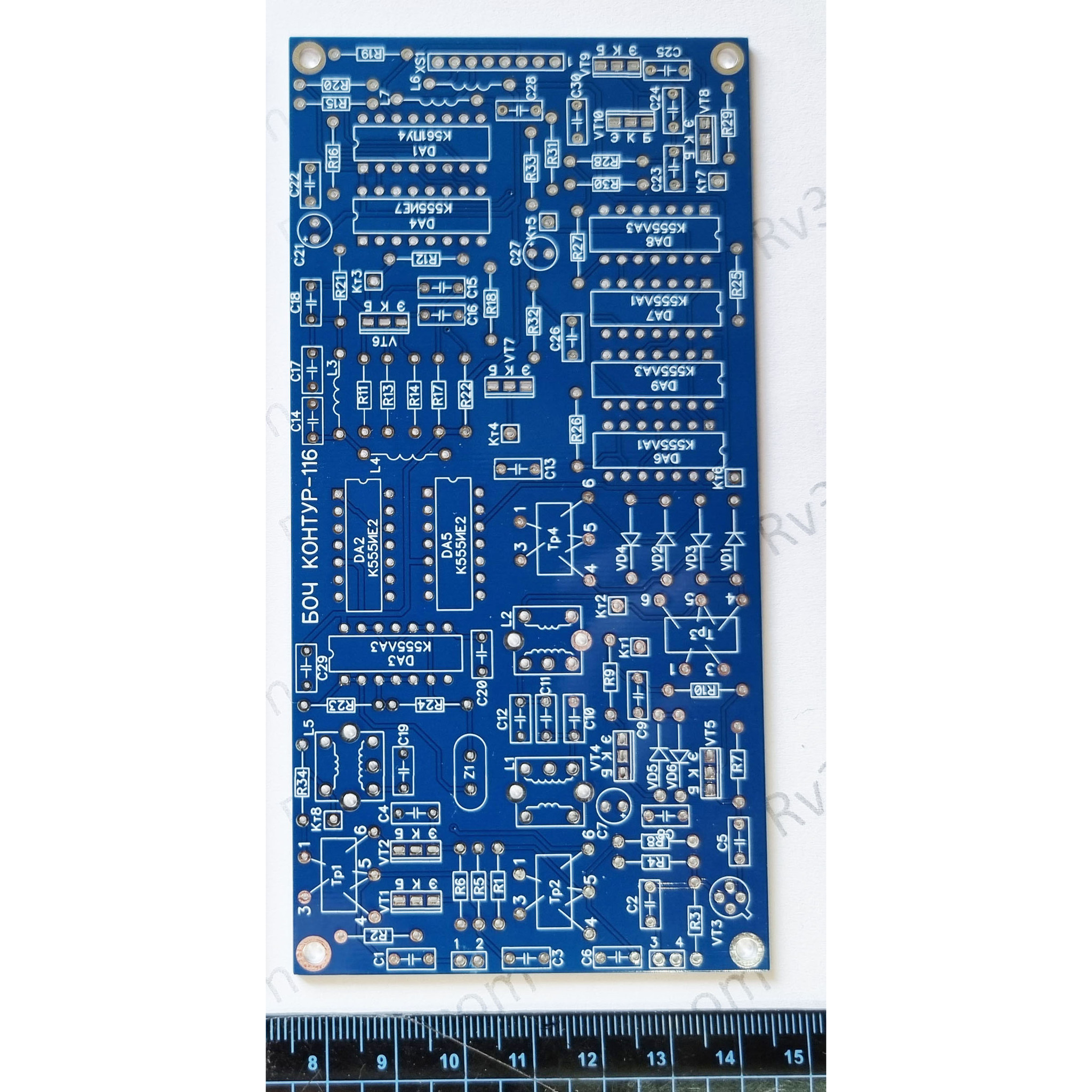

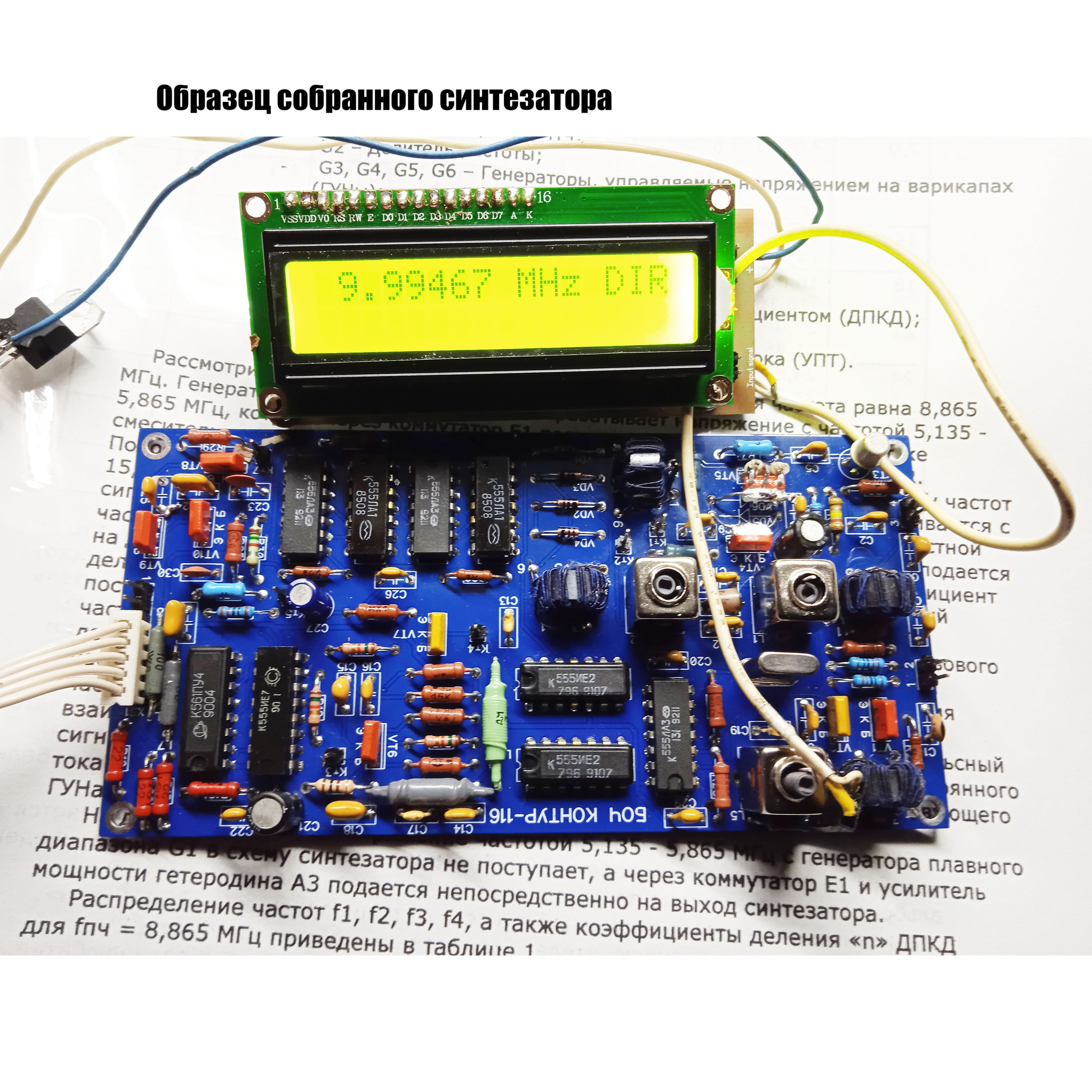

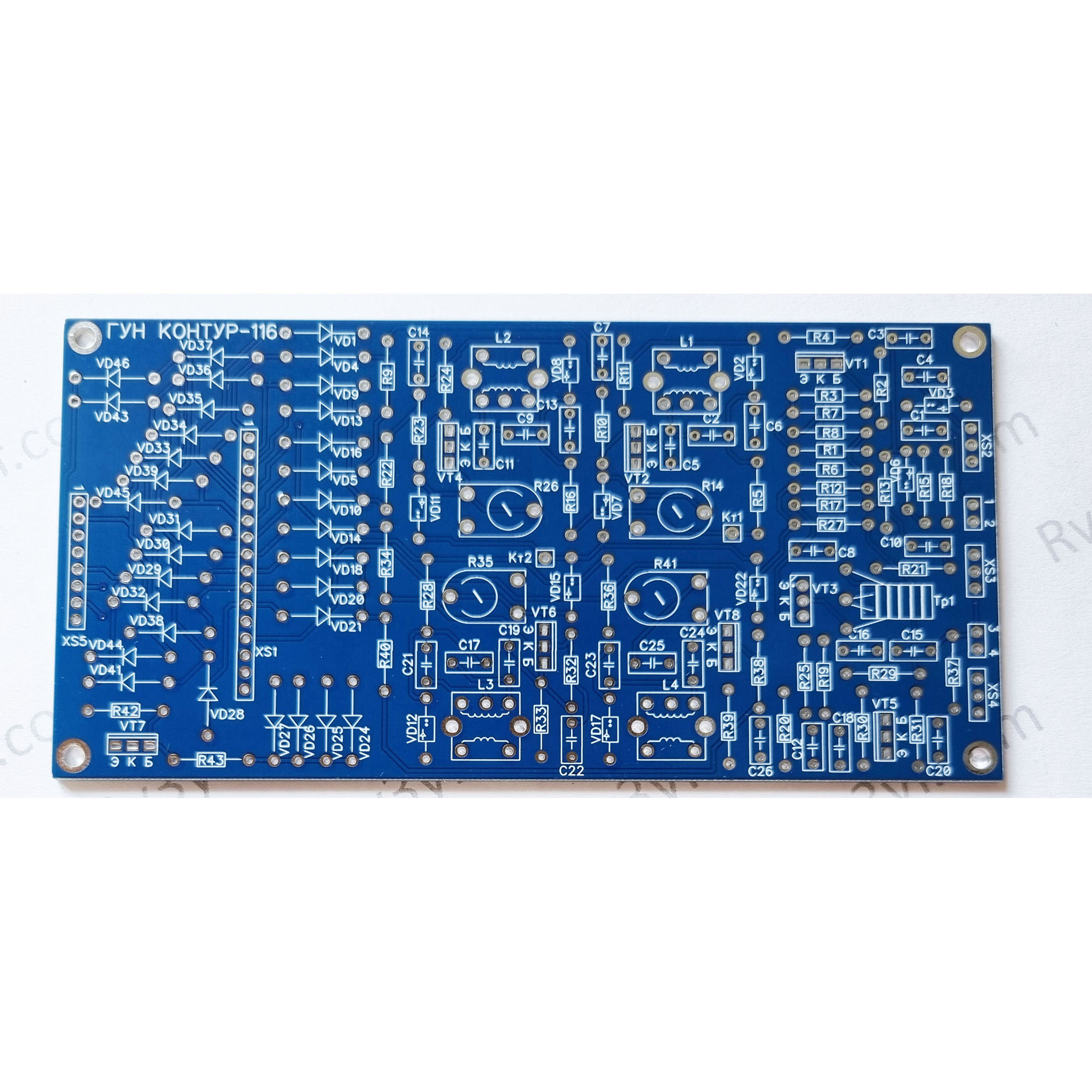

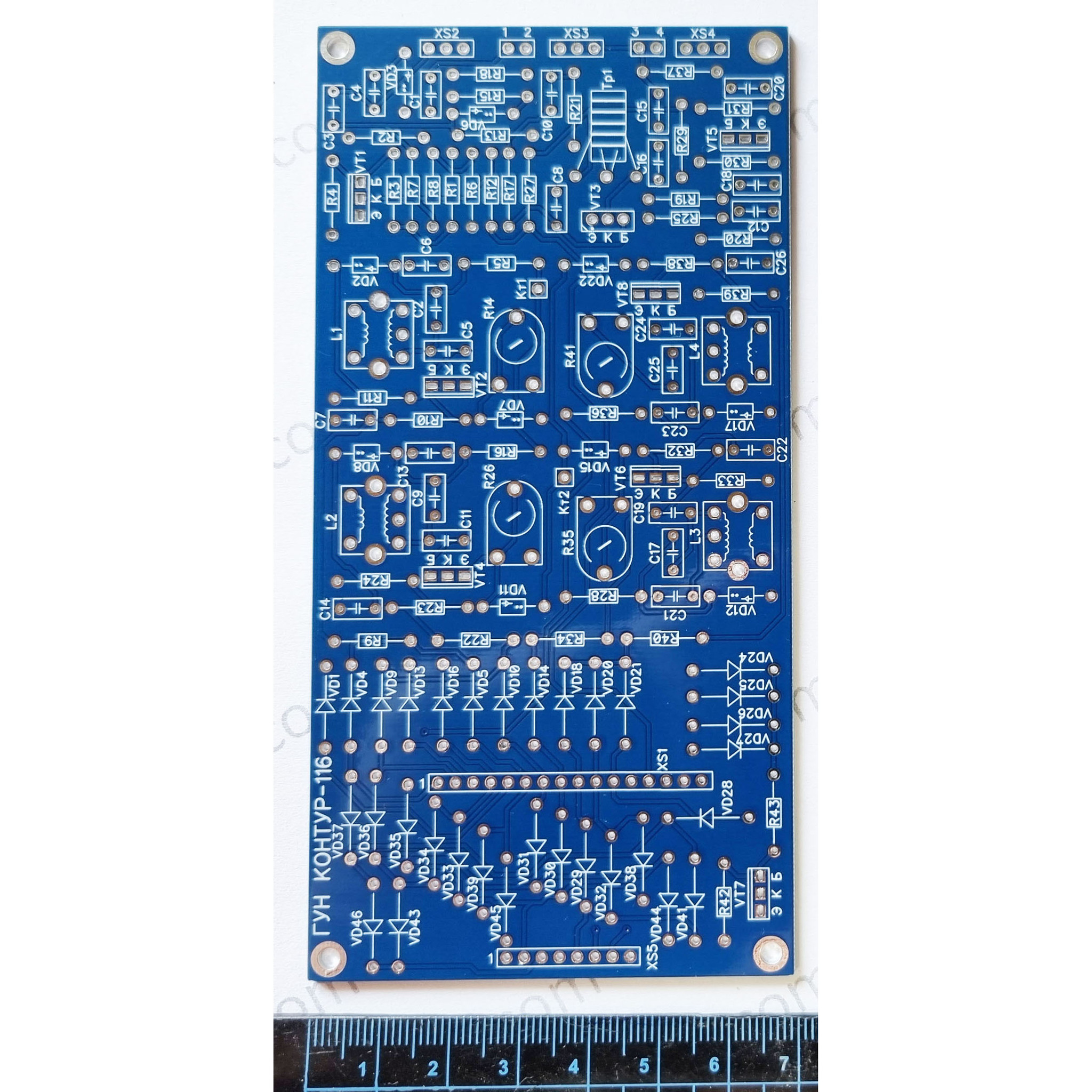

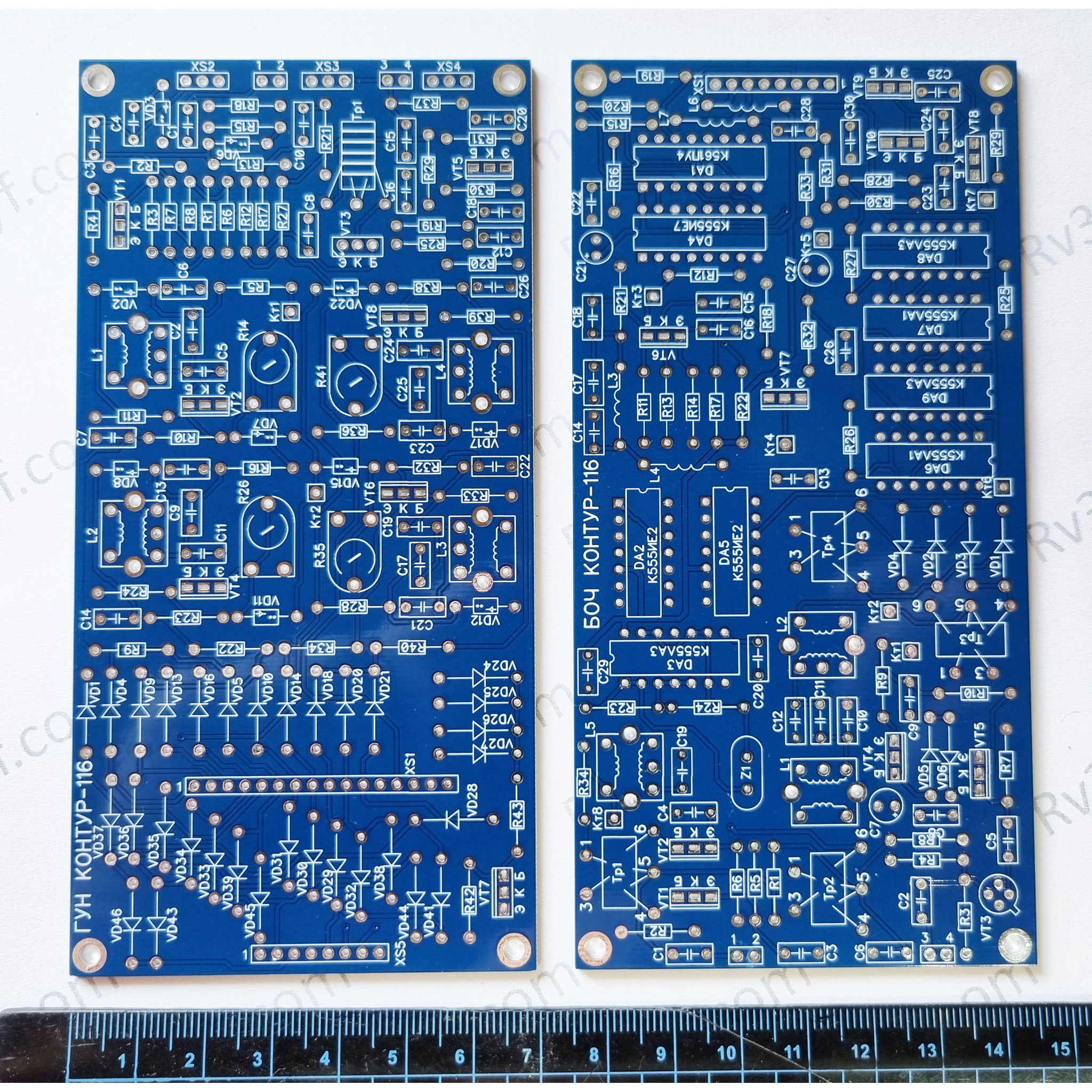

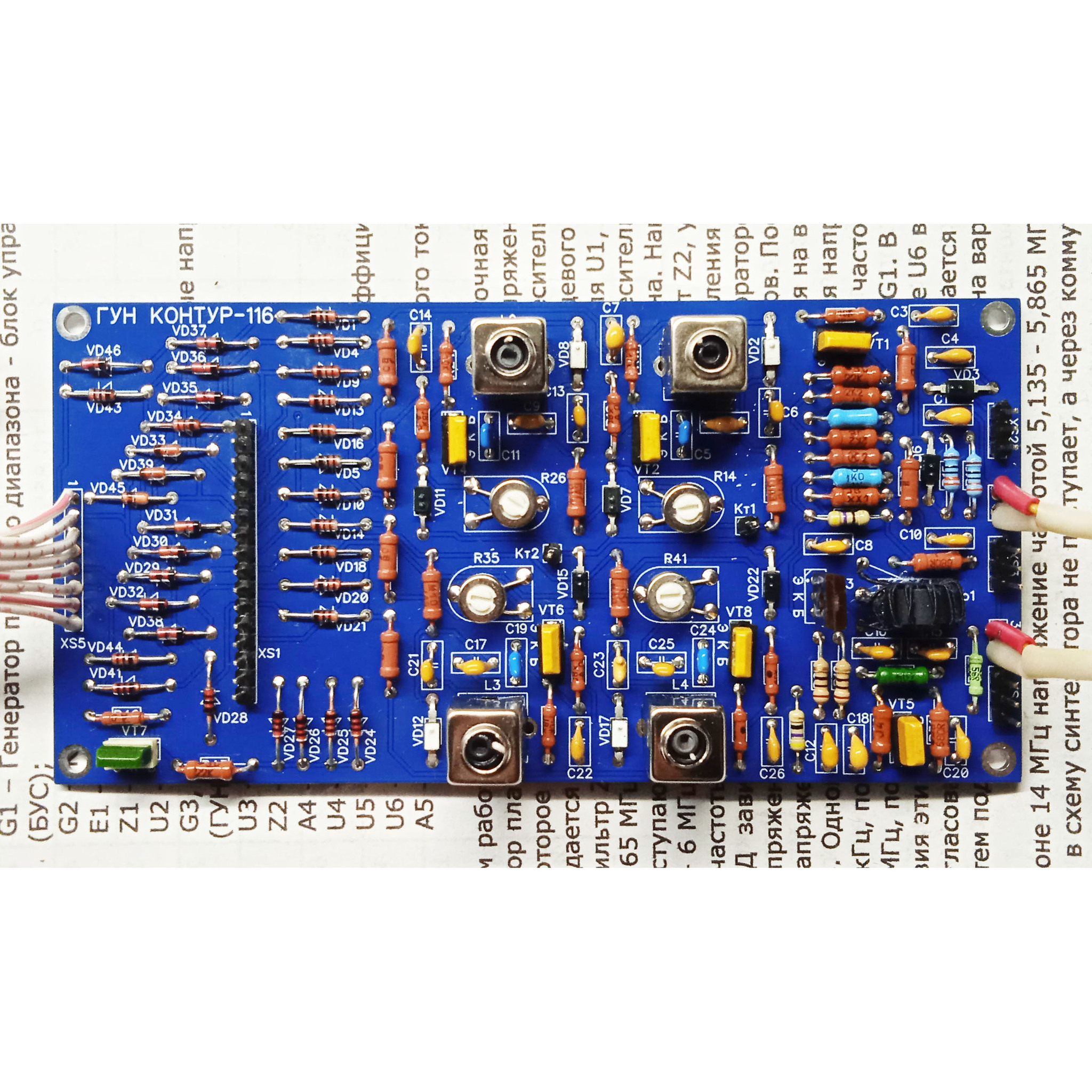

Набор самостоятельного изготовления основного блока (плат БОЧ и ГУН) синтезатора частоты «Контур-116».





Данный синтезатор частоты разработан для трансивера «Контур–116", но является универсальным для радиолюбительских конструкций, и может использоваться в таких трансиверах, как "Десна, "Дружба-М", "Роса" и др.

В этом синтезаторе выходные рабочие частоты формируются в результате когерентного преобразования частоты высокостабильного автогенератора, не переключаемого и не изменяющего свою частоту при переходе с диапазона на диапазон. Это позволяет получить довольно высокую стабильность рабочей частоты. Структурная схема синтезатора частоты приведена в альбоме и содержит следующие функциональные группы:

- A1, A2 – Эмиттерные повторители;

- A3 – Усилитель мощности гетеродина;

- U1 – Первый смеситель;

- G1 – Генератор плавного диапазона - блок управления синтезатором (БУС);

- G2 – Кварцевый генератор 10 МГц;

- E1 – Коммутатор;

- Z1 – Полосовой фильтр ПЧ;

- U2 – Делитель частоты;

- G3, G4, G5, G6 – Генераторы, управляемые напряжением на варикапах (ГУНы);

- U3 – Детектор;

- Z2 – Фильтр нижних частот (ФНЧ);

- A4 – Усилитель - ограничитель;

- U4 – Преобразователь уровня (ПУ);

- U5 – Делитель частоты с переменным коэффициентом (ДПКД);

- U6 – Частотно-фазовый детектор (ЧФД);

- A5 – Интегрирующий усилитель постоянного тока (УПТ).

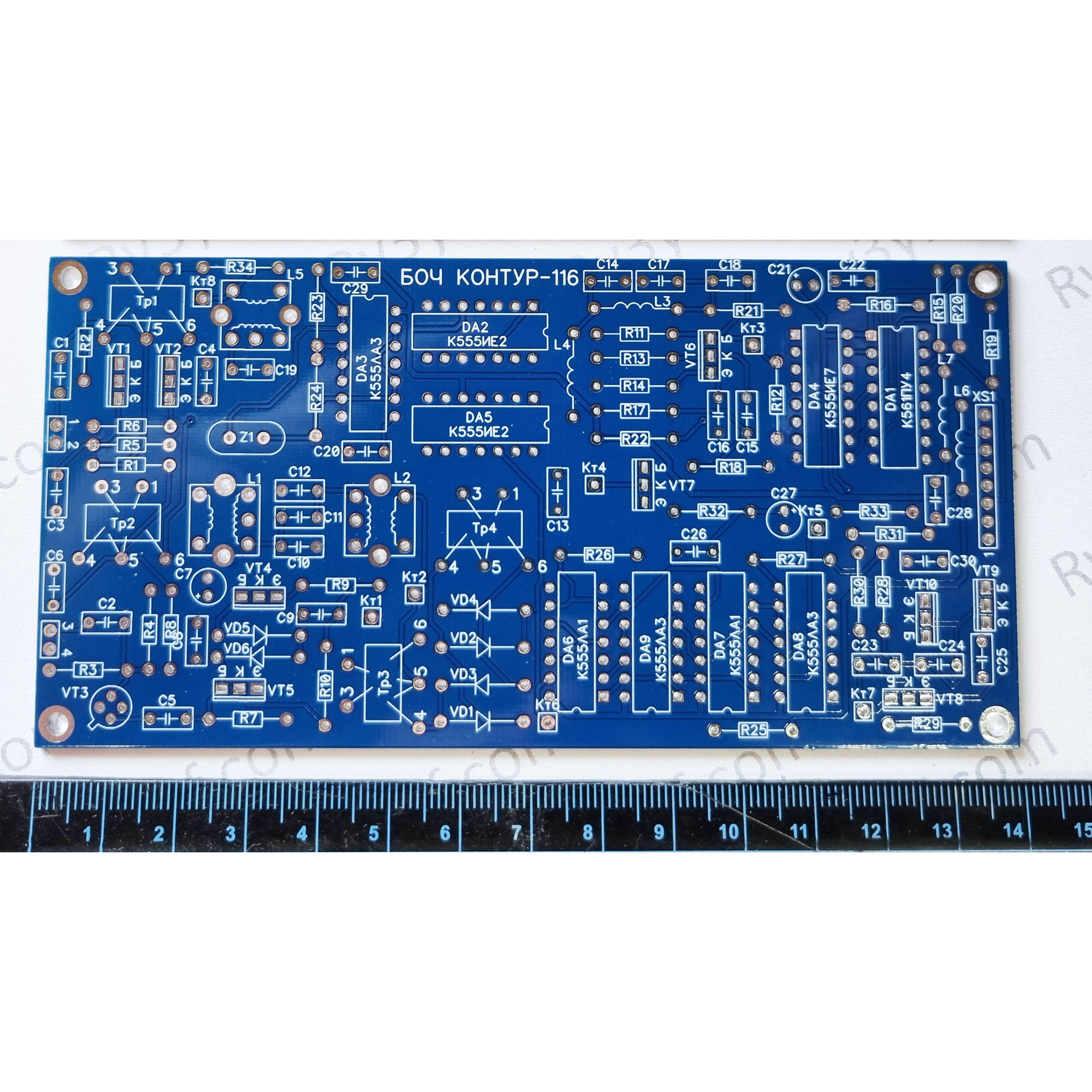

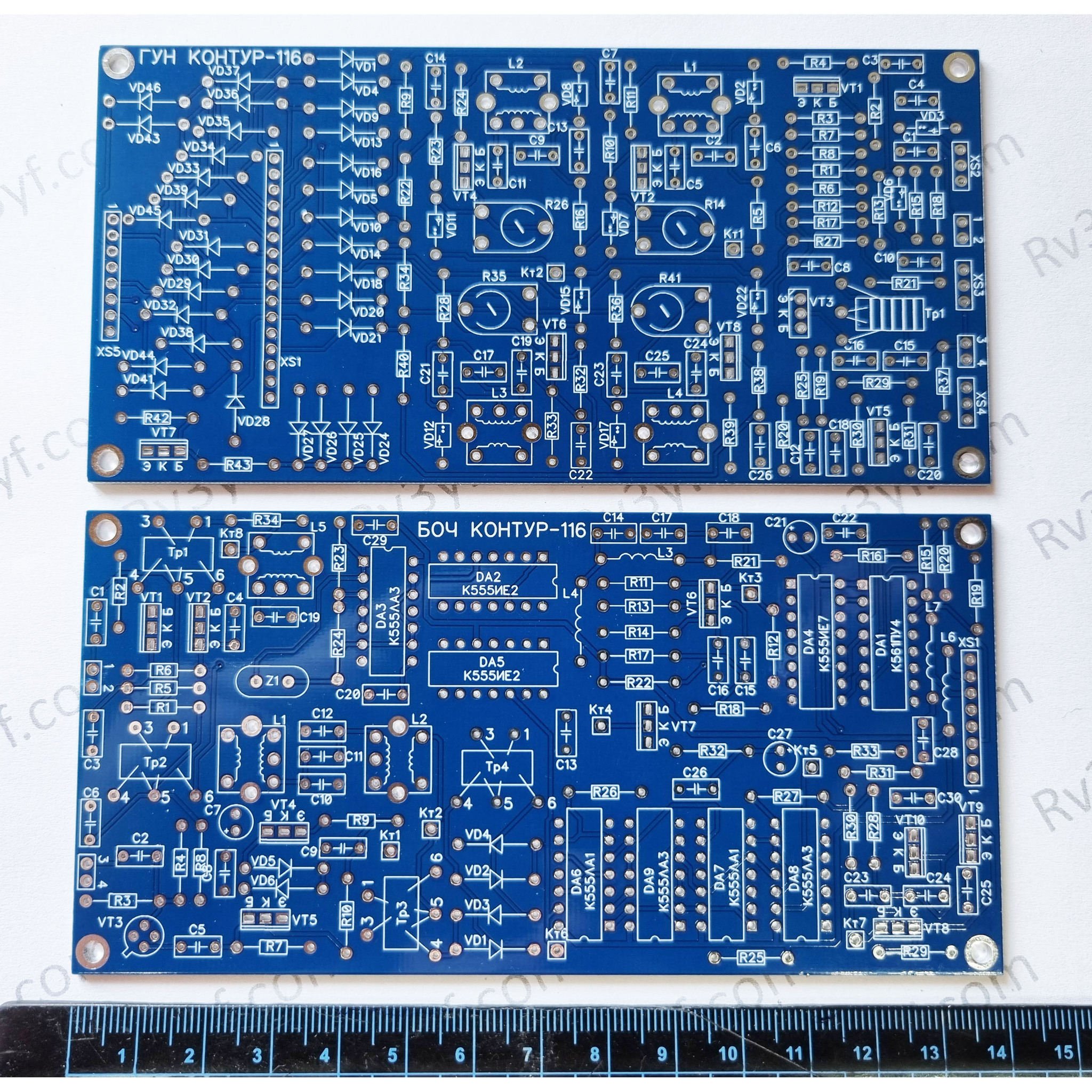

Размер плат 140х70мм

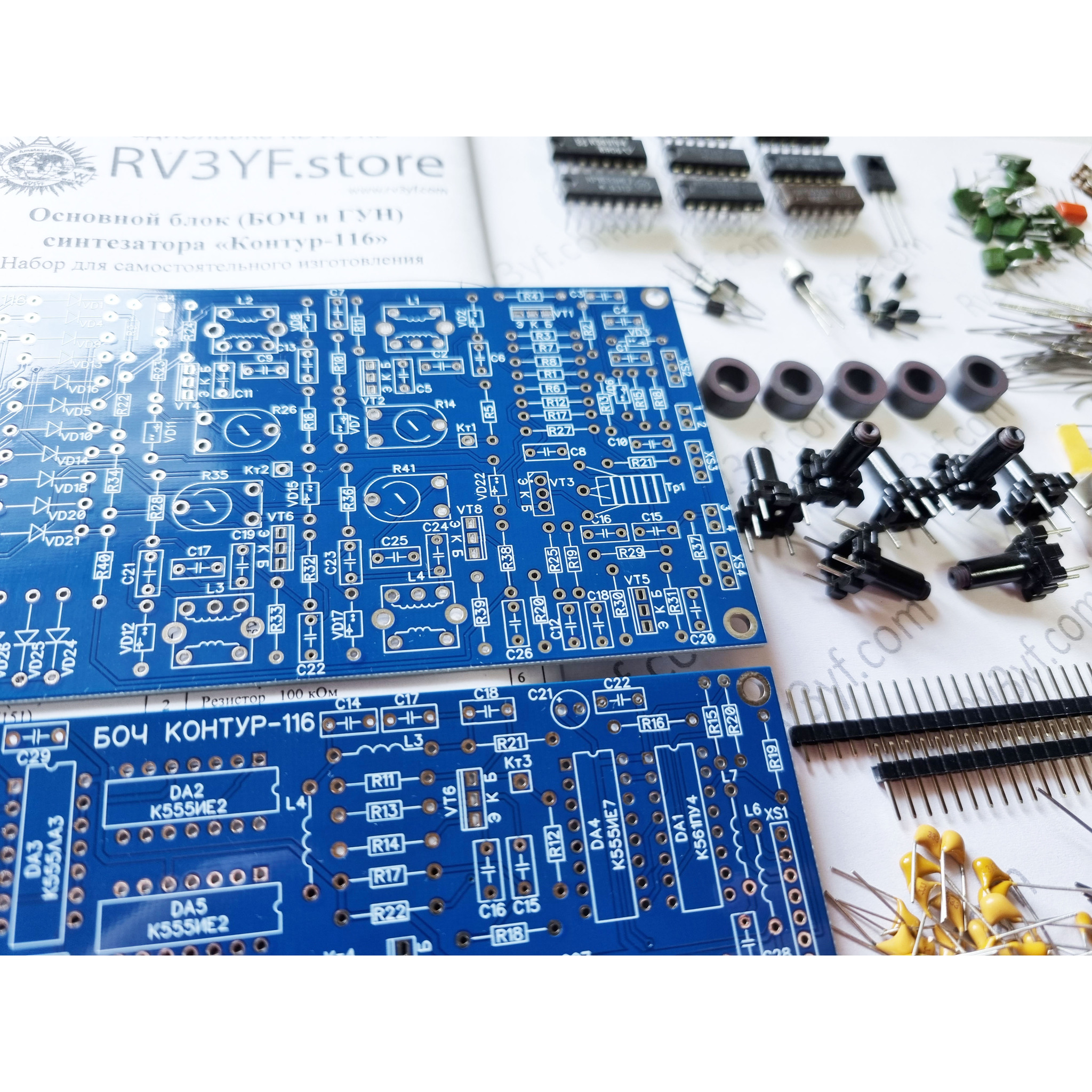

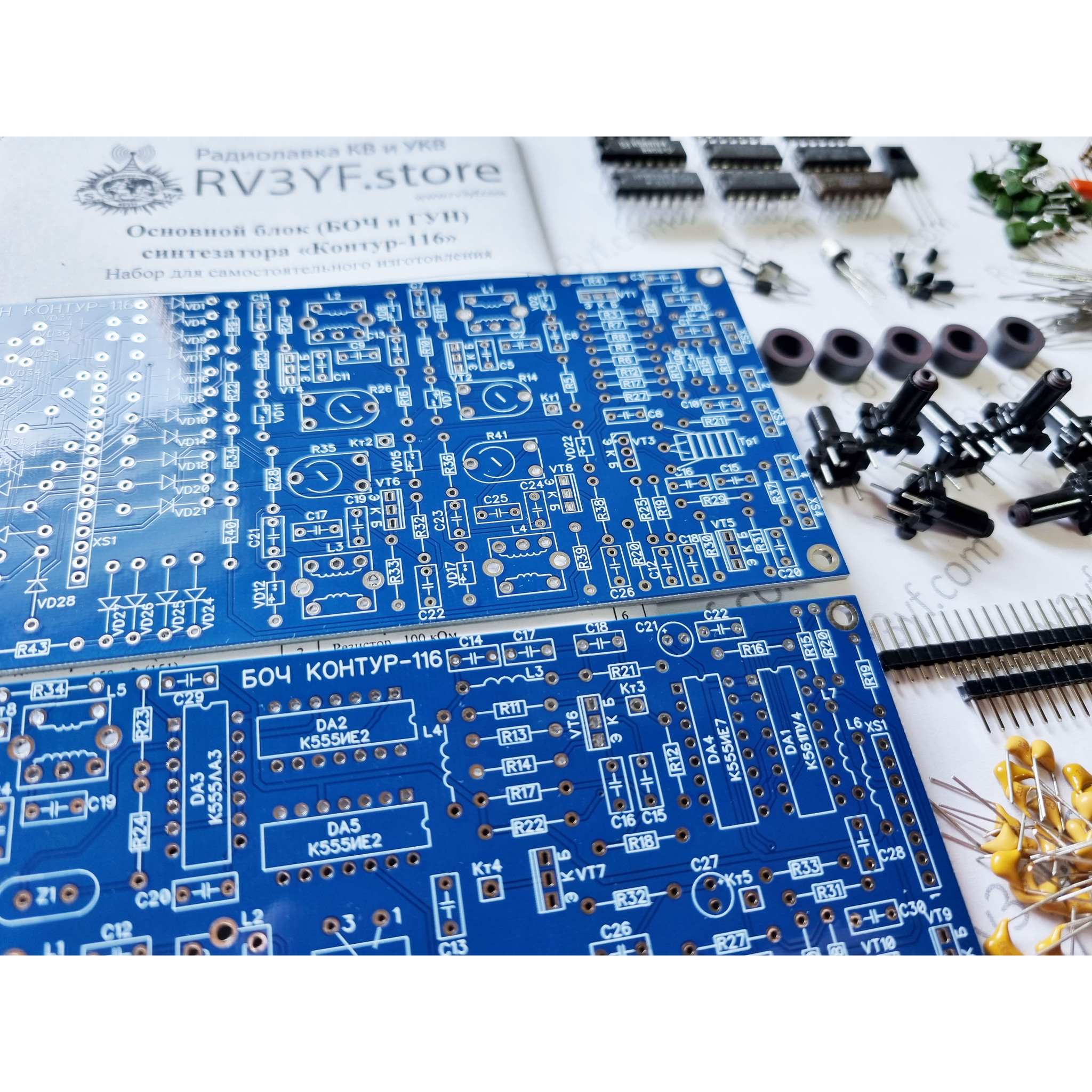

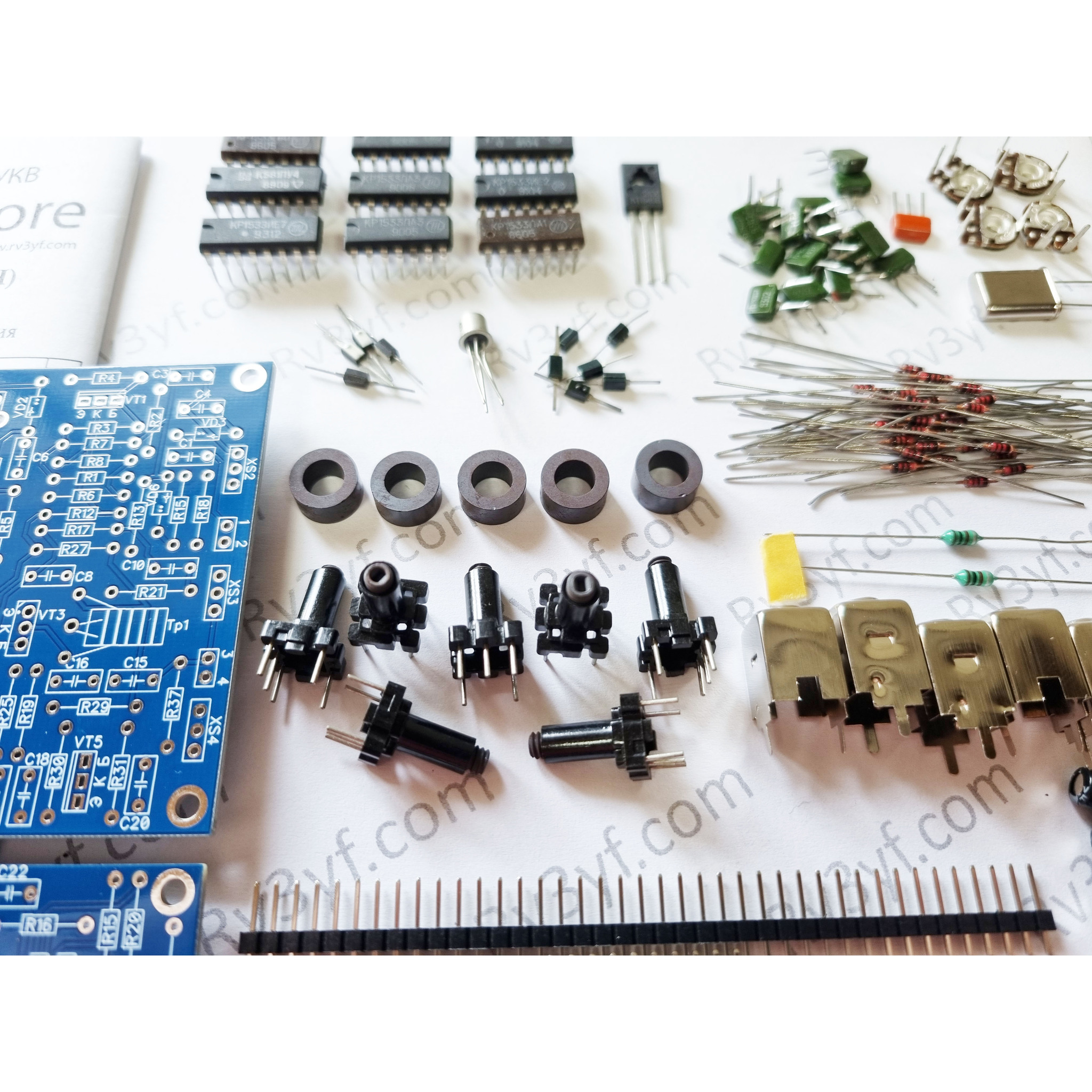

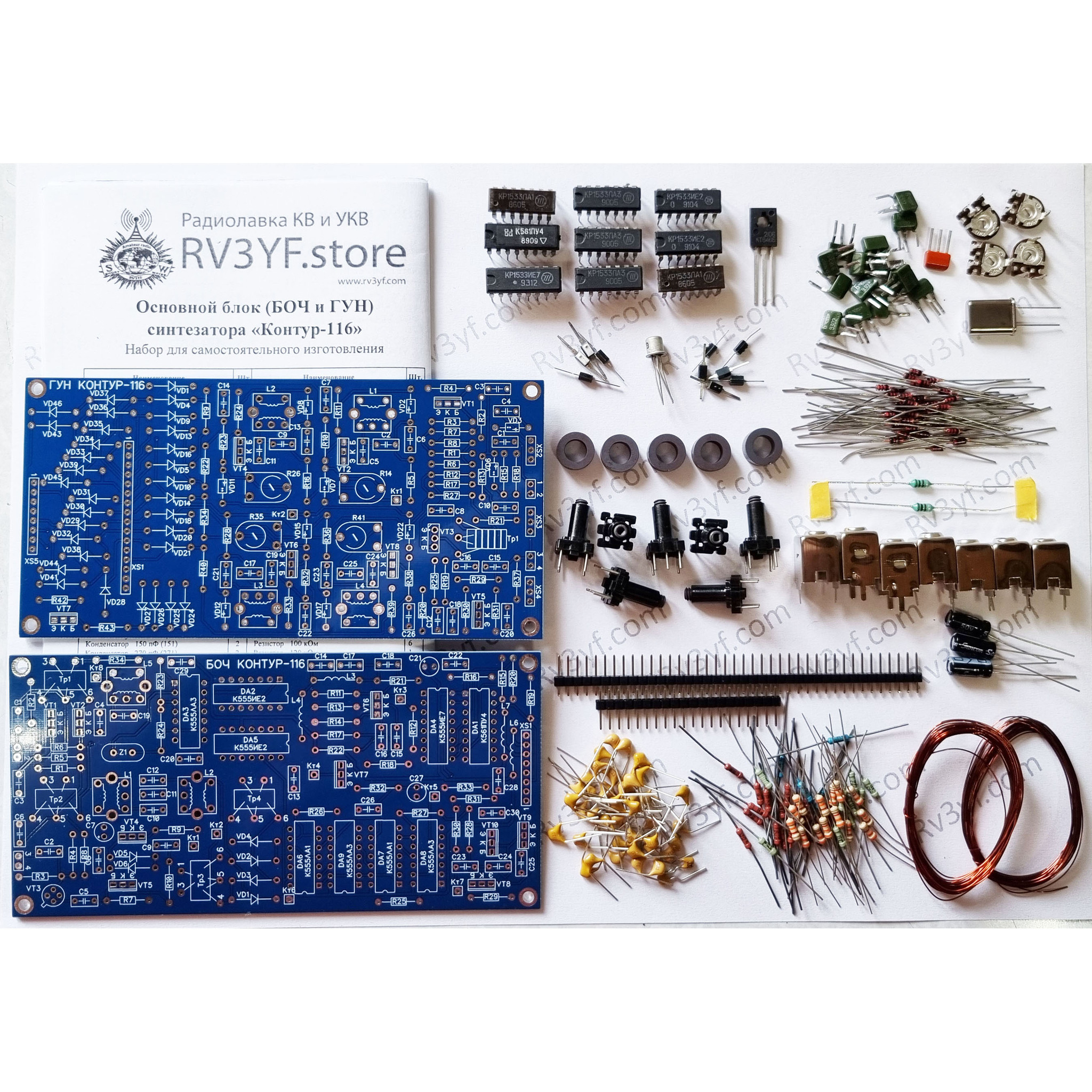

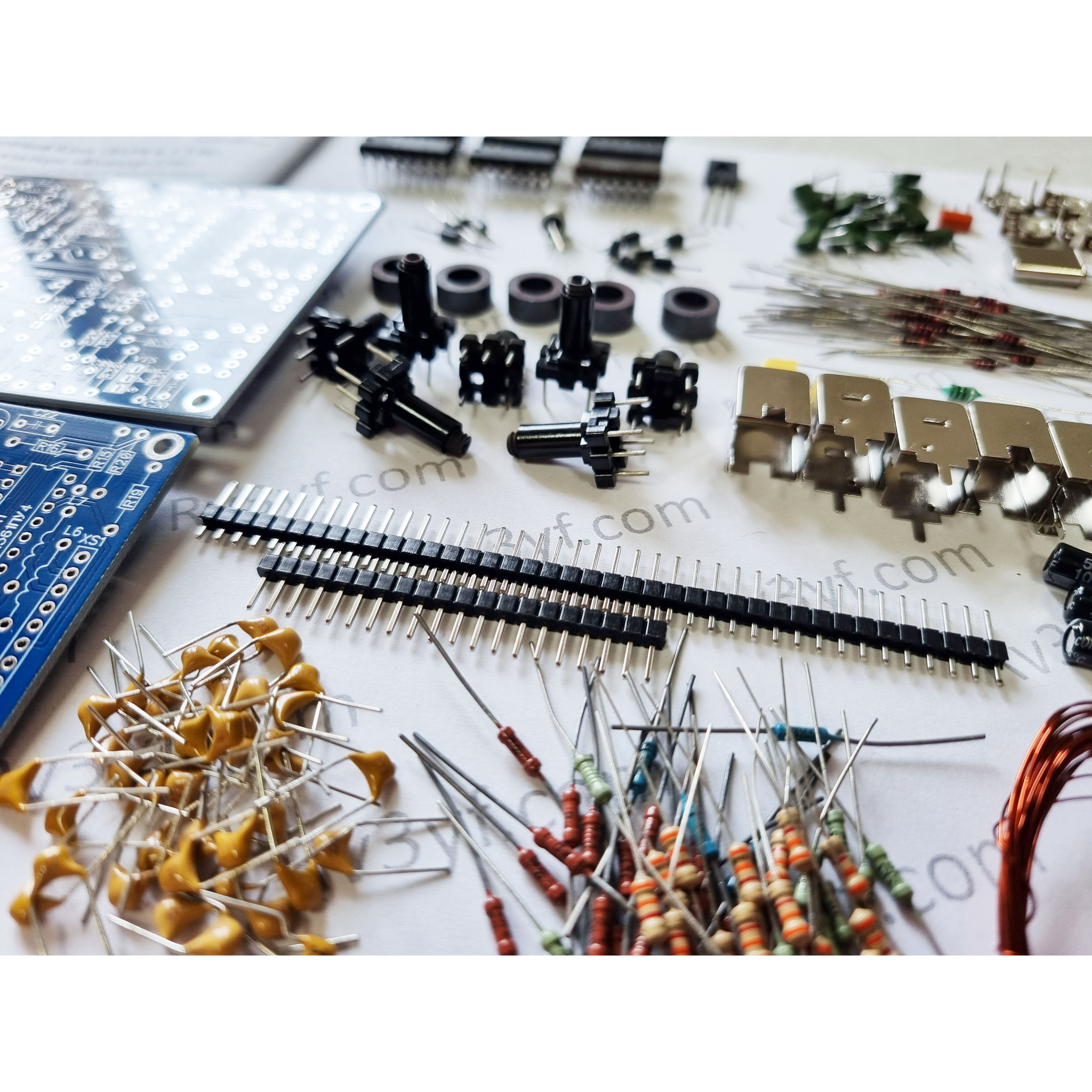

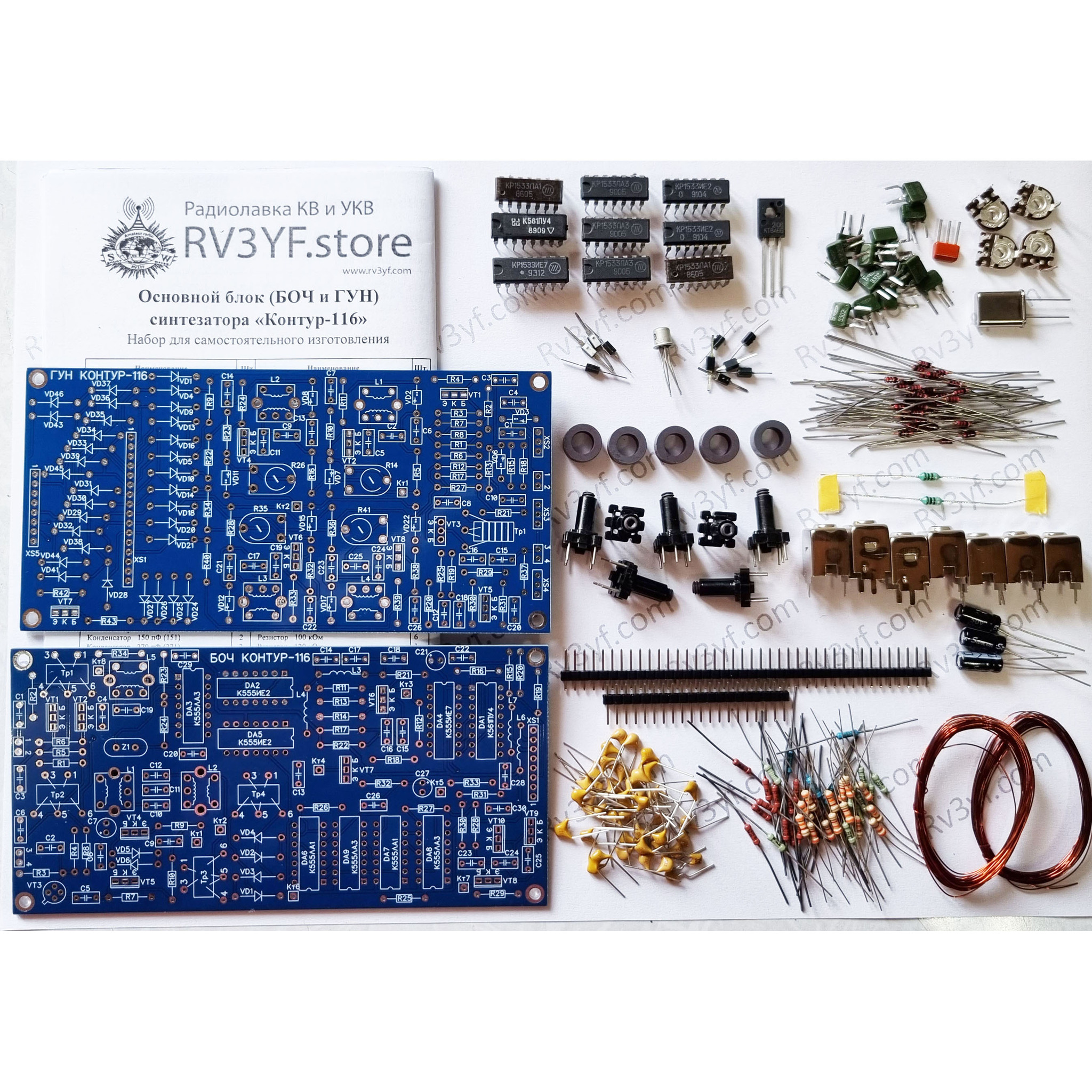

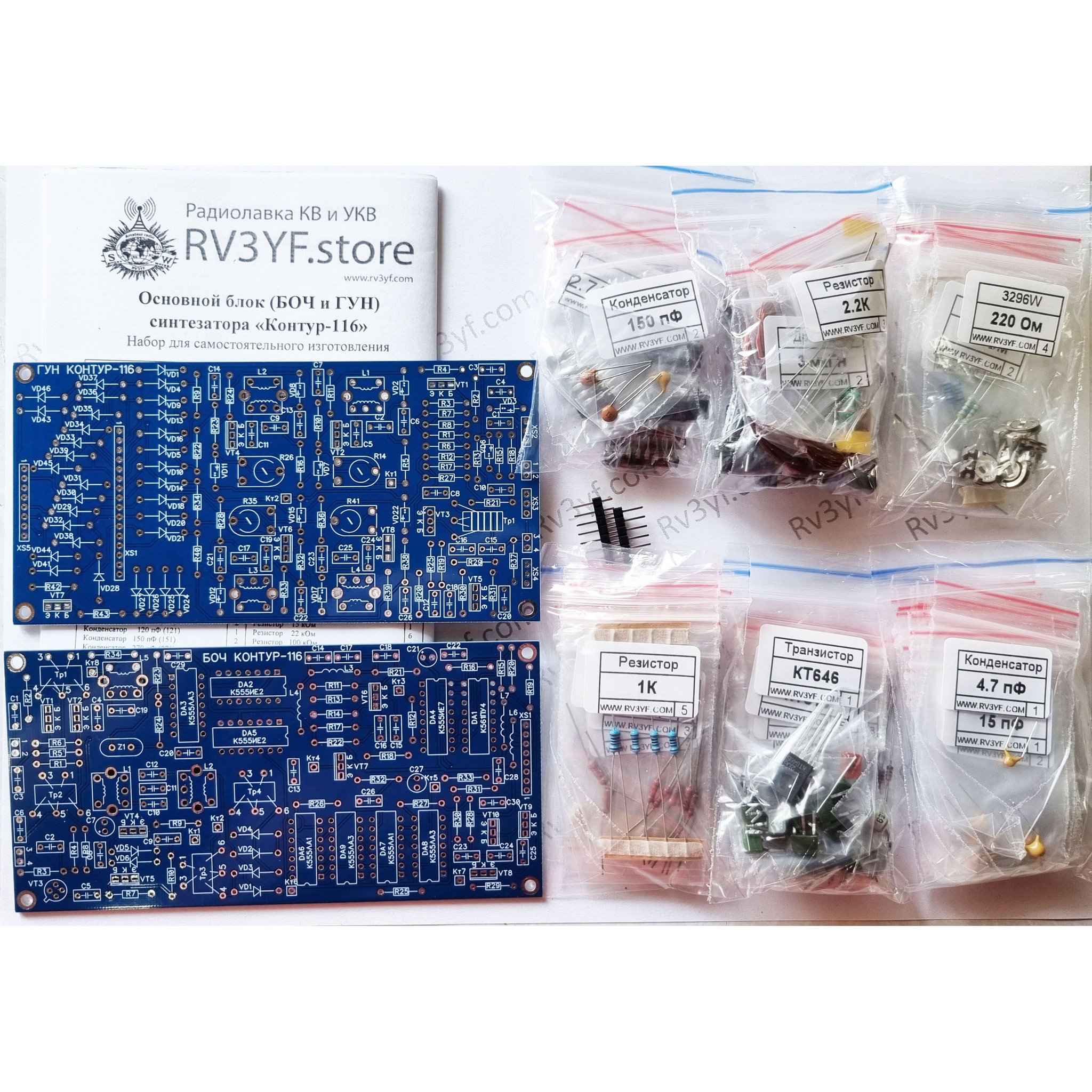

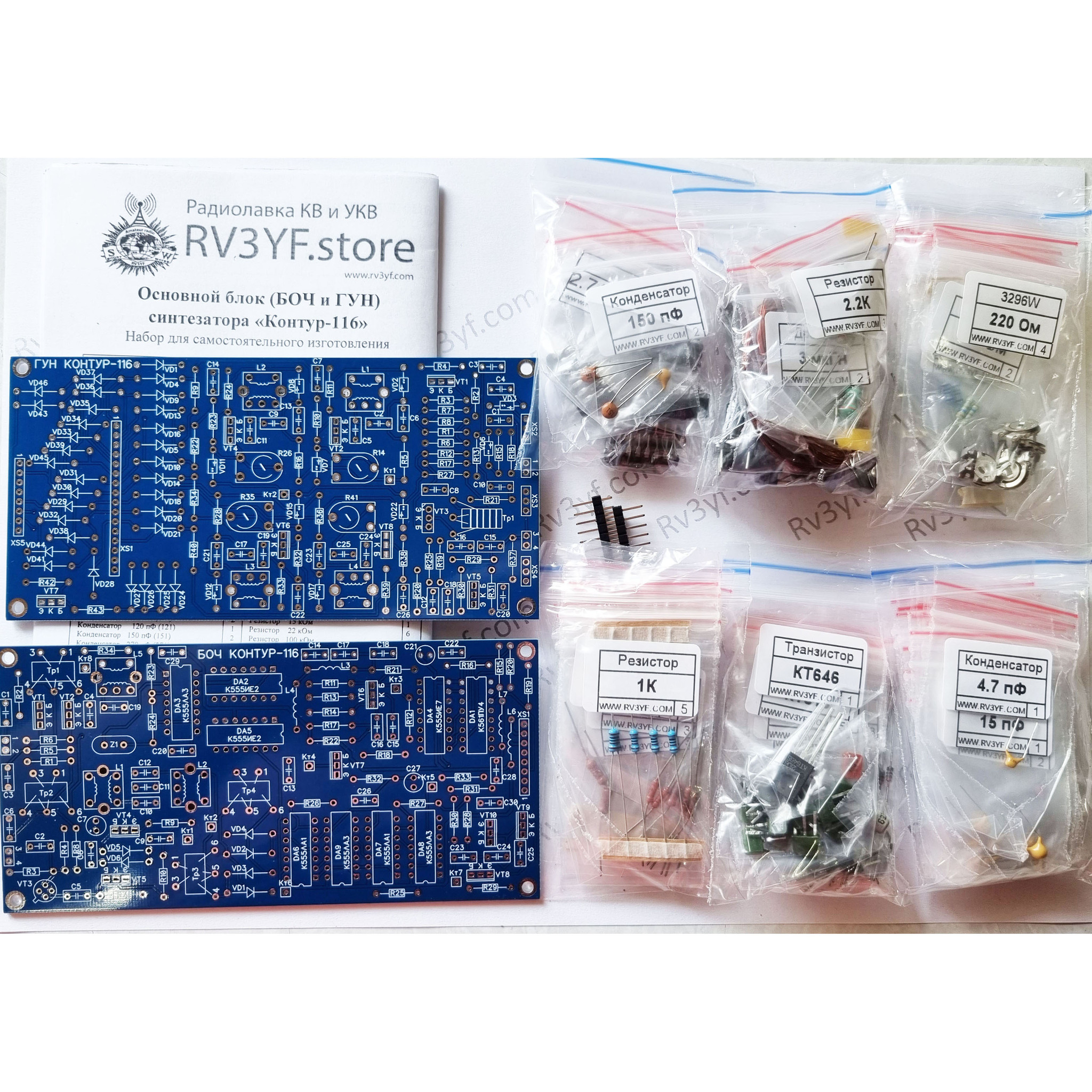

Состав набора: печатные платы БОЧ и ГУН, микросхемы, транзисторы, диоды, кварц, подстроечные резисторы, ф/кольца, дросселя, каркасы контуров, провод, разъемы, конденсаторы и резисторы.
