Синтезатор частоты на микросхеме Si5351 на 9 диапазонов

pcs.
Примерный срок отгрузки: 5-7 дней
Not available
Description

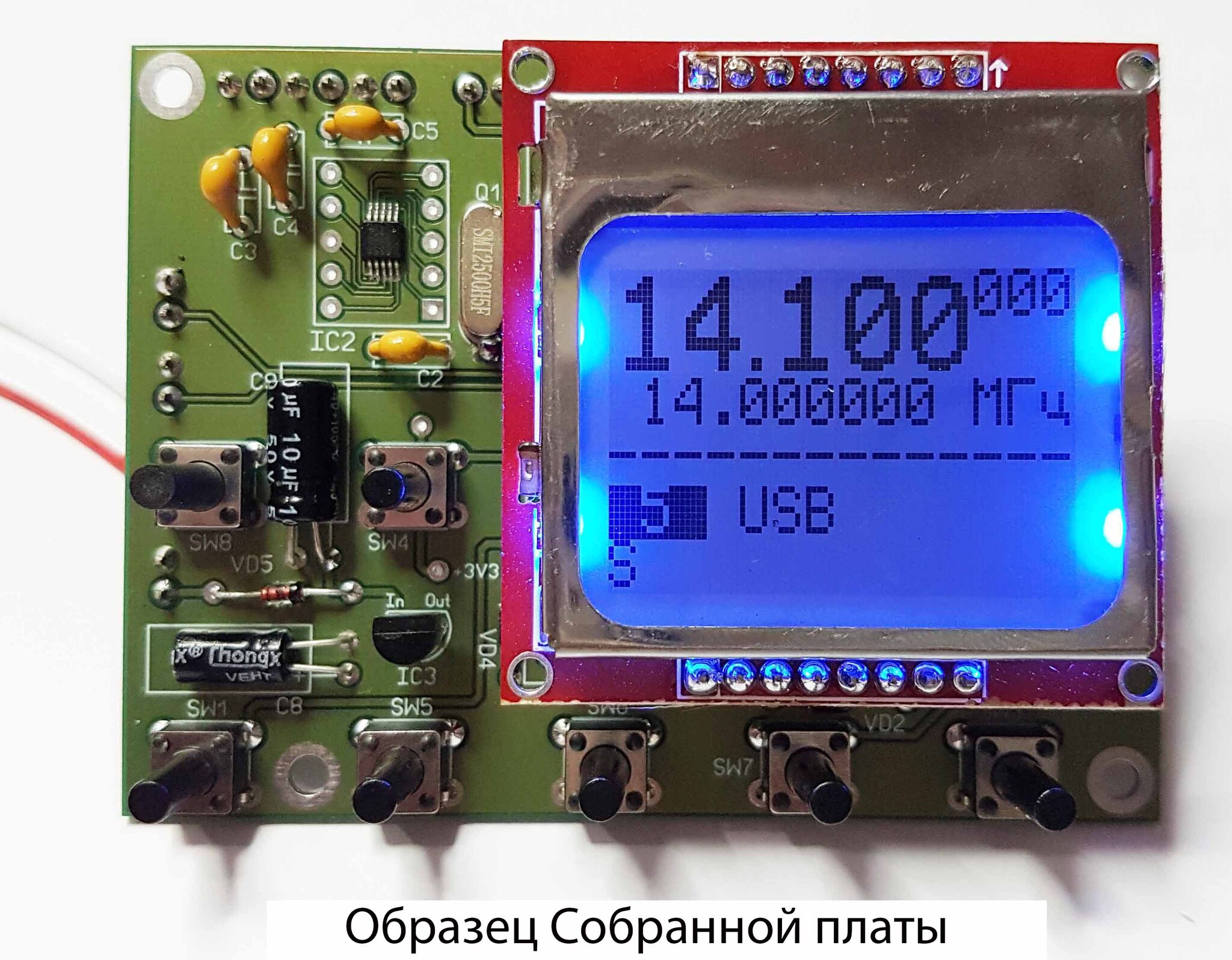

Синтезатор поставляется только в собранном виде.



Два ГПД (A/B) работают в диапазоне

от 1 – 160МГц

Управление производится энкодером и кнопками

Возможность изменения шага – 5Гц, 50Гц, 100Гц, 1КГц и 10кГц

Переключение между ГПД (A/B) и память частоты (A=B)

Режимы USB, LSB и CW

Наличие режима расстройки

Поддержка S-метра (0..5В)

Функция блокировки кнопок управления

Поддерживаемые запрограммированные диапазоны – 160, 80, 40, 30, 20, 17, 15, 12 и 10метров





4-х битный выход на переключение диапазонов

Пользовательское меню для настройки ПЧ, стартовой частоты, частота ОГ

Функция TX Reverse

Процессор Atmel Atmega328P-PU

Дисплей Nokia – 84 x 48 пикселей с подстветкой

Генератор частоты организован на микросхеме Si5351a

Поддержка двух языков (русский и английский)

Малое потребление – менее 40mA

Питание 5..12В.









Для переключения диапазонов на диапазонных полосовых фильтрах с процессора подается зашифрованный 4-х битный сигнал. Таблица шифрования диапазонов указана на схеме. Для расшифровки сигнала на 9 диапазонов для диапазонных фильтров используется дешифратор на микросхемах К155ИД10 или К555ИД10.



Дешифраторы К155ИД10 (К555ИД10) преобразуют двоичный код, поступающий на входы микросхемы в сигнал низкого уровня, появляющийся на десятичном выходе. Дешифраторы на базе К155ИД10 (К555ИД10) применяется с нагрузками, рабочий ток в которых может достигать 80 мА.



Выходы К155ИД10 и К555ИД10 имеют открытые коллекторы. Время задержки распространения сигнала от адресного входа до выхода 50 нс. Ток потребления микросхем – 70 мА



Набор дешифратора в набор синтезатора не входит. Продается отдельно.

Show in full Hide
Characteristics
Габариты
17x12x2
