Синтезатор частоты на 9 диапазонов на микросхеме Si5351. Модель 2024. Версия 3.0

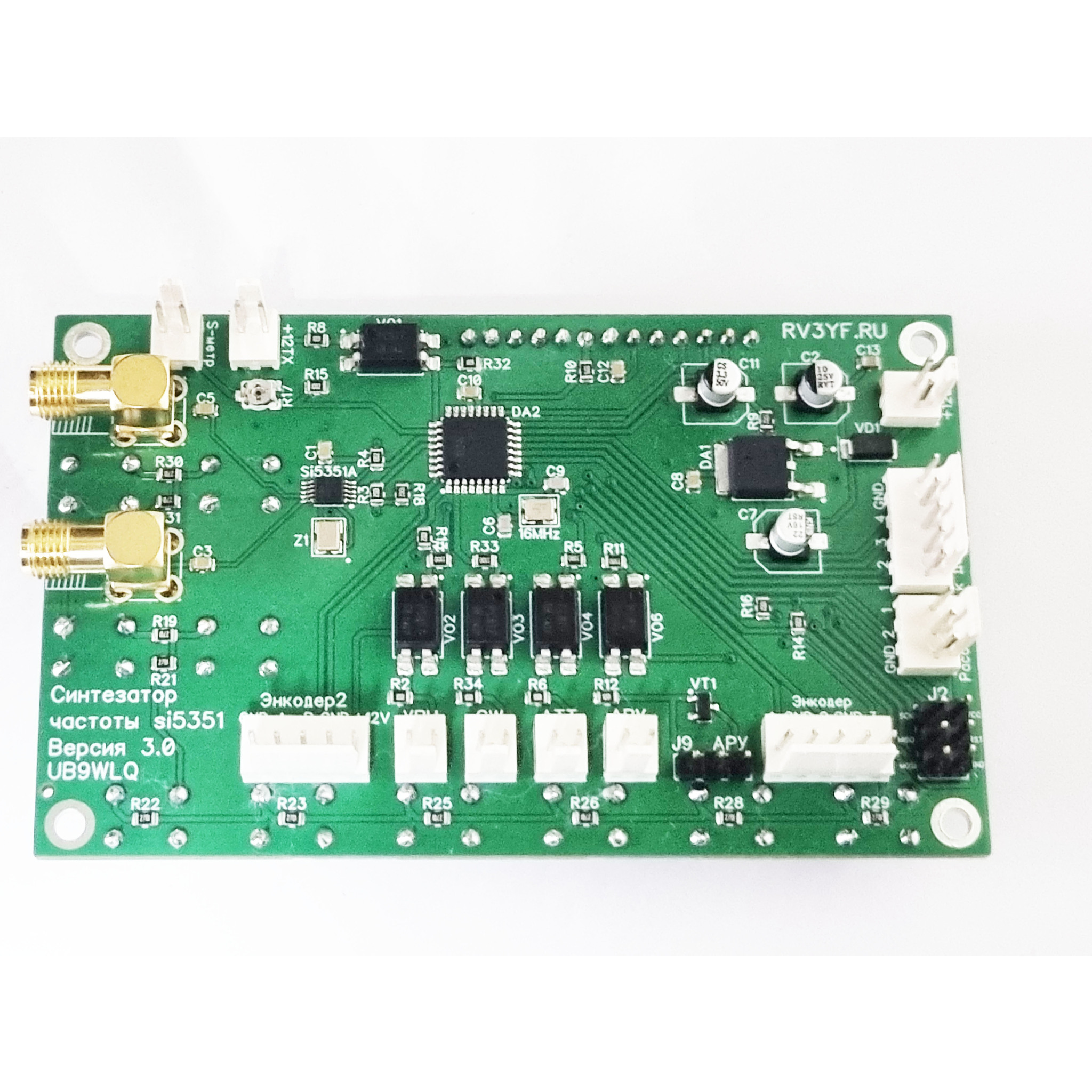

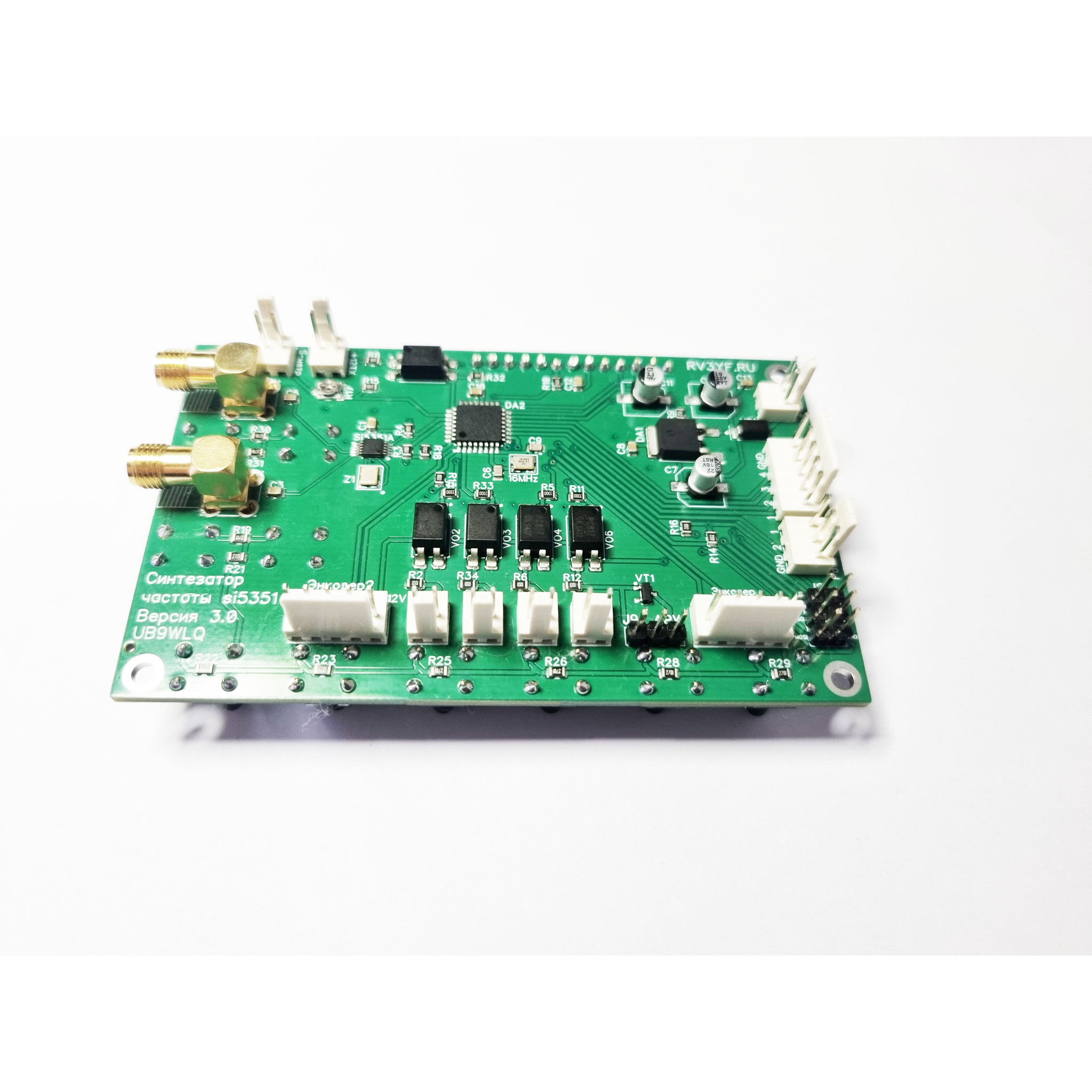

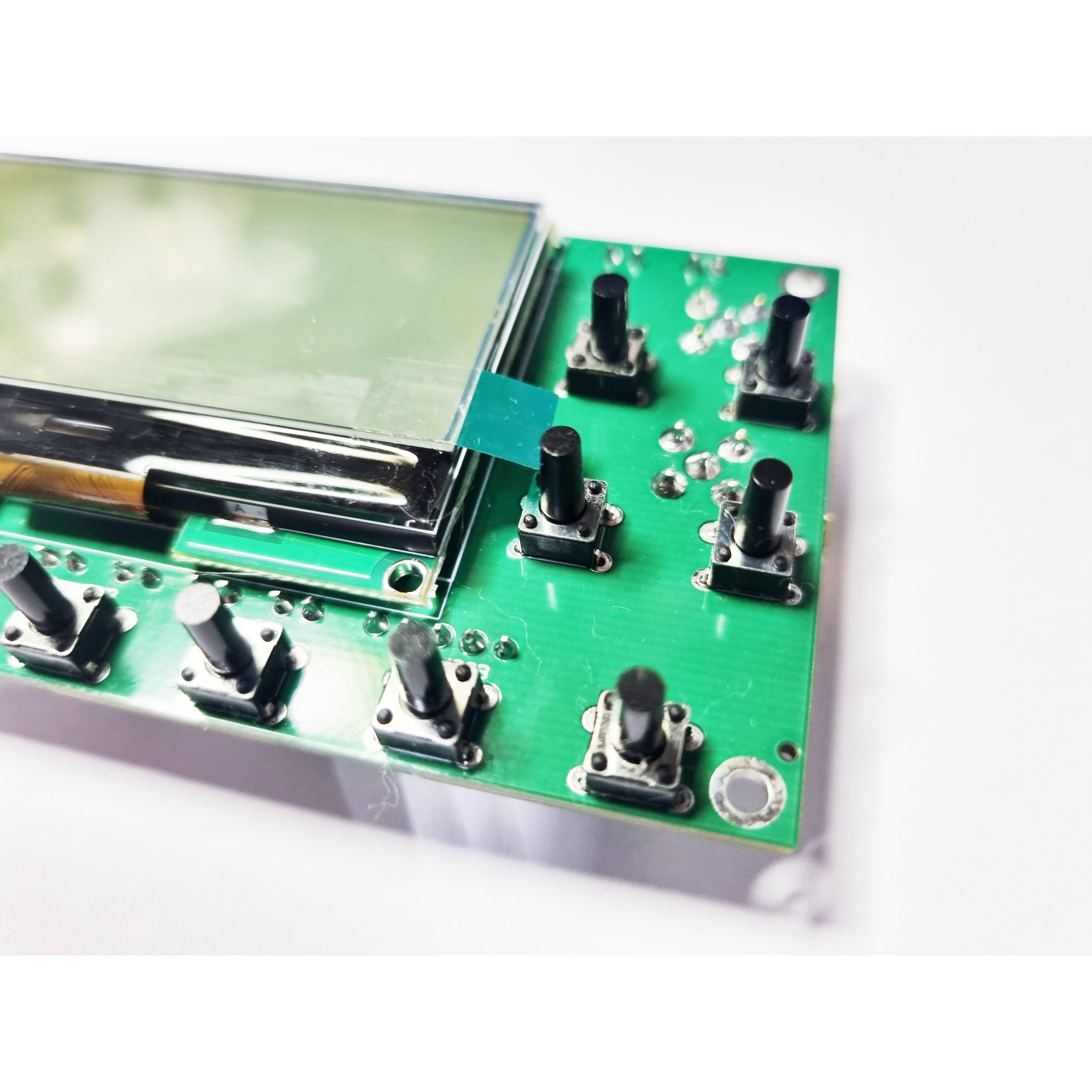

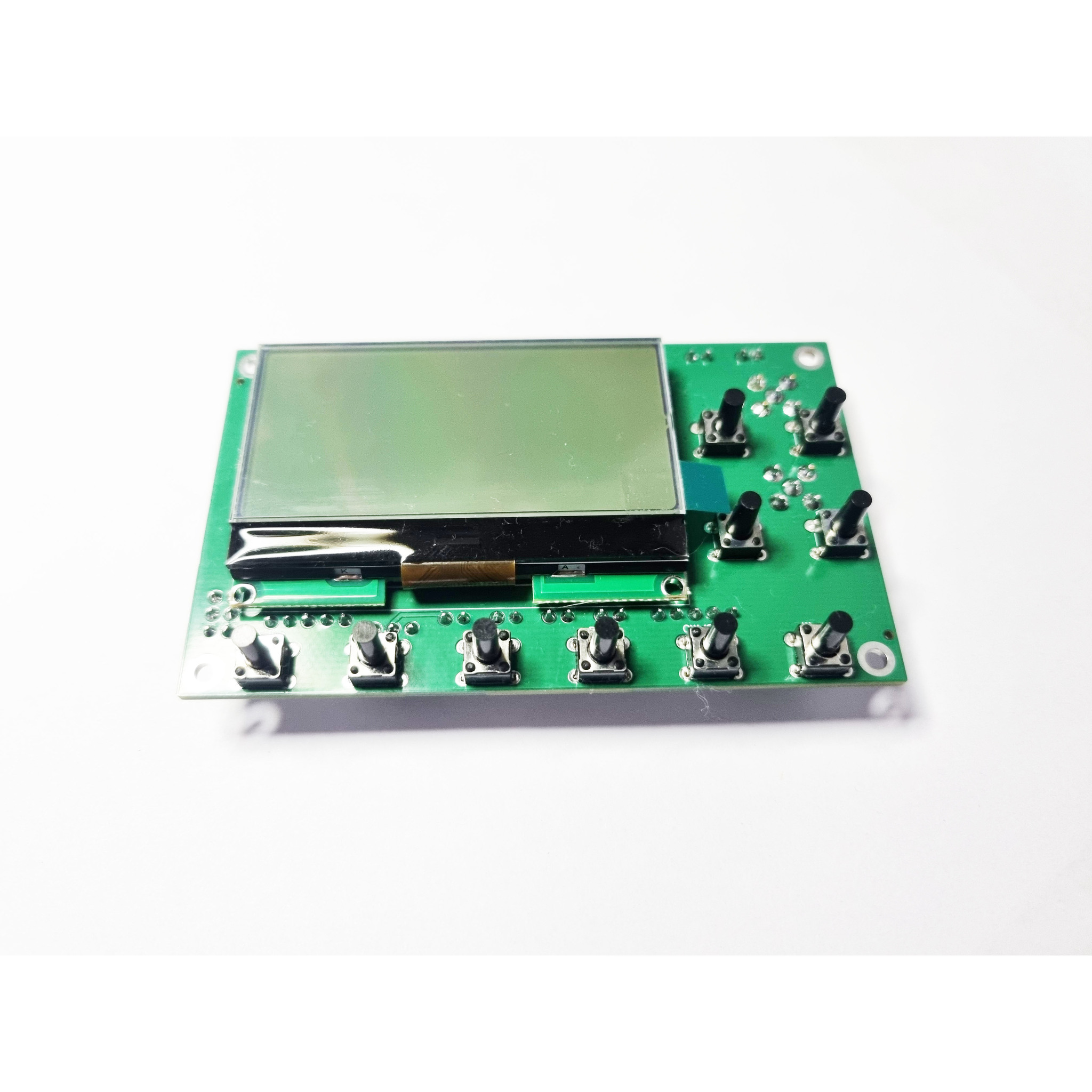

Собранная плата синтезатора.
-----------------------------------------
Изменения в версии 3.0
- Добавлена возможность подключать оптические энкодеры, т.е. можно использовать как механические, так и оптические энкодеры. Оба типа энкодеров могут работать одновременно, если необходимо.
- Добавлено управление АРУ (есть управляющий выход +12В с платы синтезатора)

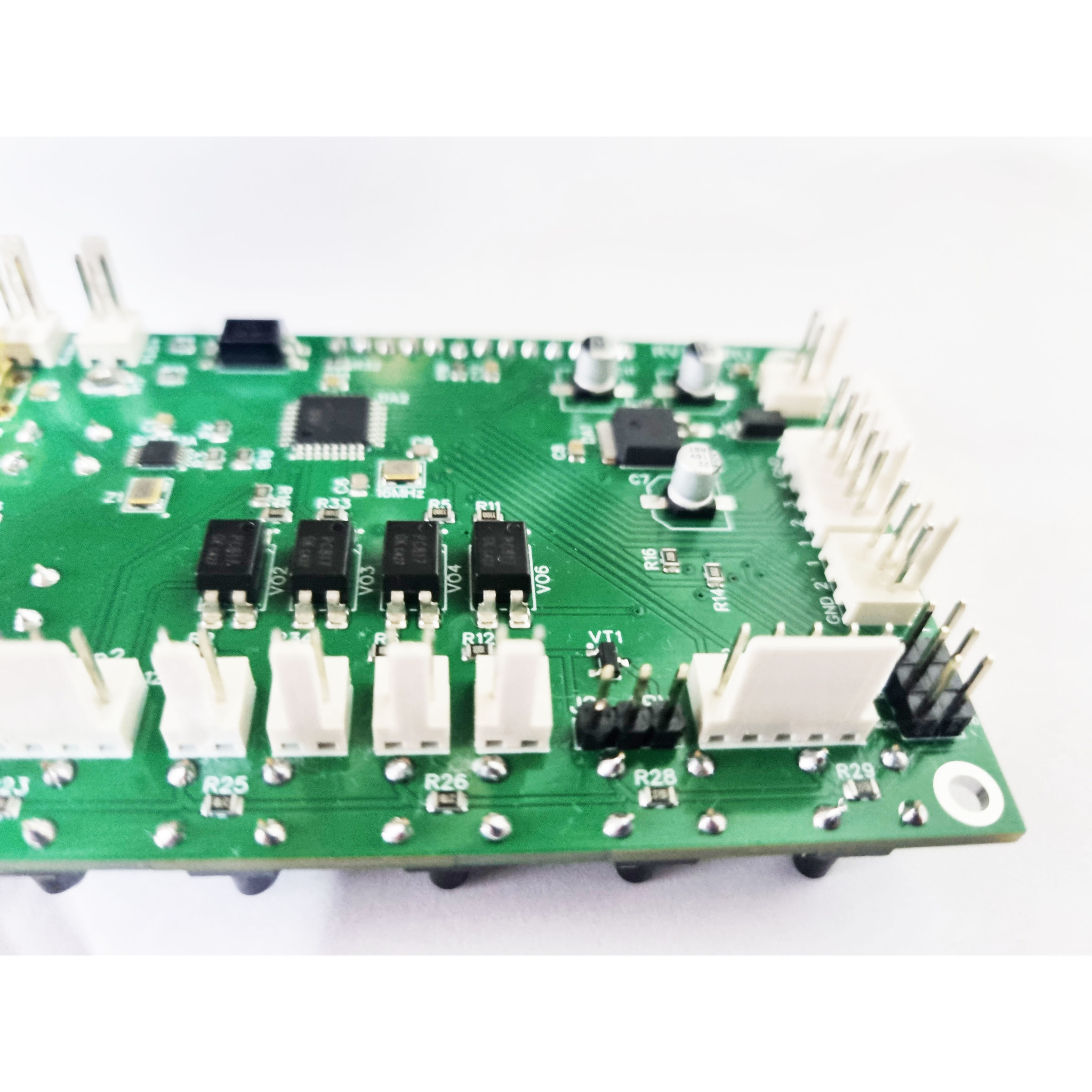

- Добавлены оптопары для защиты процессора от высокого напряжения

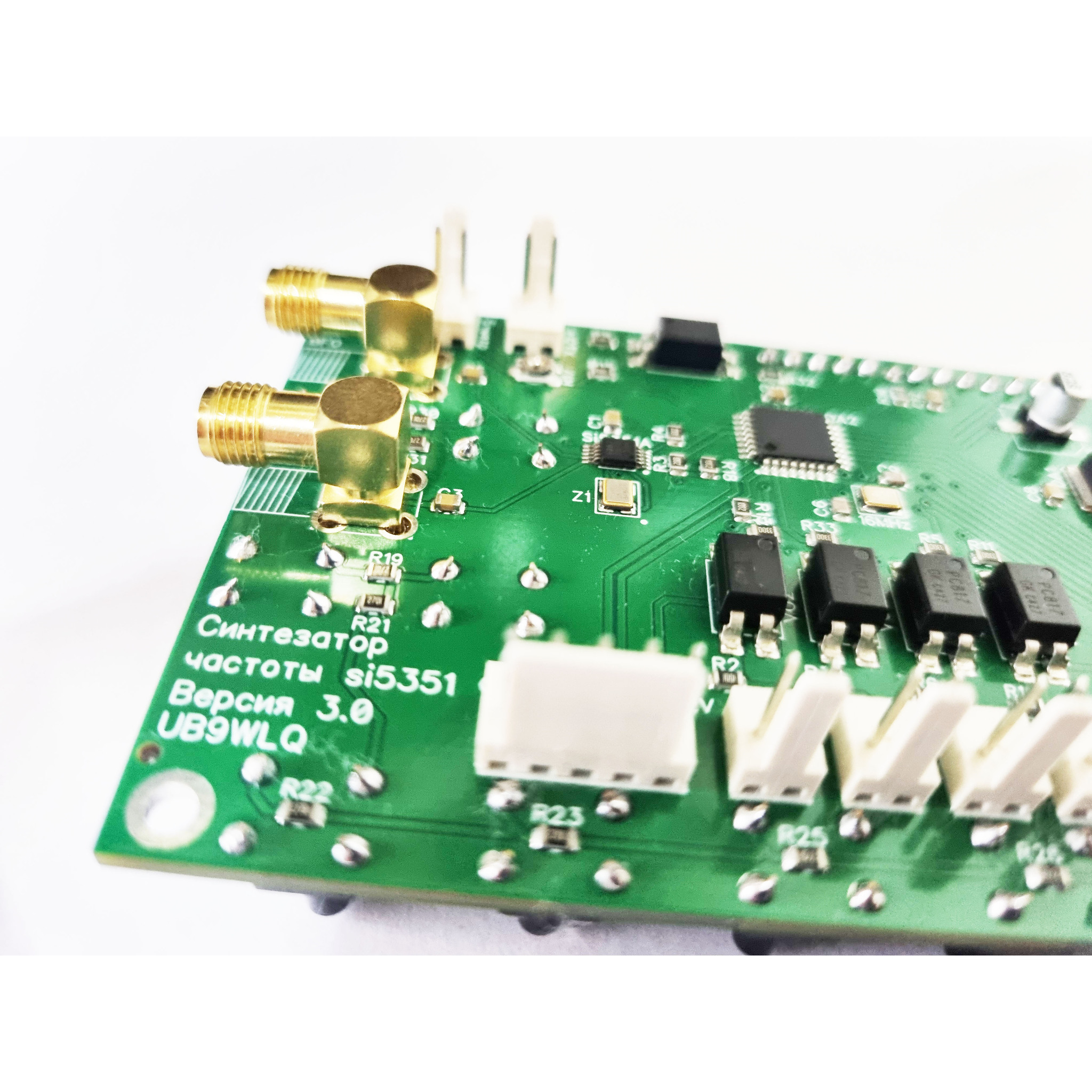

- установлены SMA разъемы на выходах гетеродинов
- Полностью переработаны разъемы входов-выходов
- Переработана схема питания синтезатора
- Добавлена функция сохранения основных параметров синтезатора в энергонезависимую память
- И самое главное, выполнен переход на smd монтаж. Исходя из этого, платы синтезатора собираются на заводским способом, исключая ручную пайку, за вычетом дисплея и разъемов.
------------------------------------------------
В набор входят: собранная плата синтезатора, энкодер.
Технические характеристики

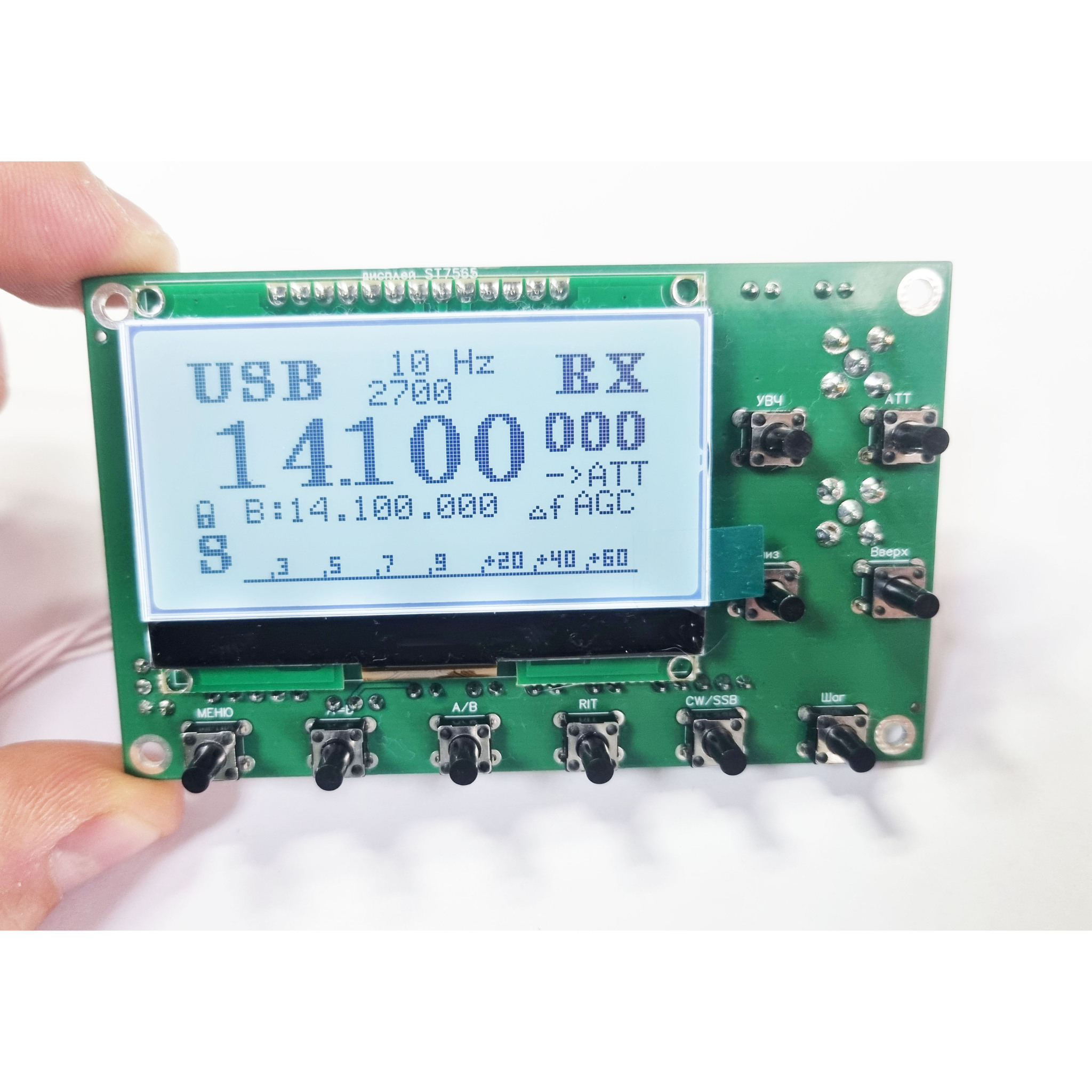

* Большой экран - диагональ 7 см.
• Два высокостабильных генератора работают в диапазонах от 100 КГц до 99 МГц. Задать можно любую частоту для каждого из генераторов
• Управление производится энкодером и кнопками
• Возможность изменения шага перестройки: 10Гц, 100Гц, 1000Гц, 100КГц и 1 МГц
• Переключение между ГПД (A/B) и память частоты (A=B)
• Режимы USB, LSB и CW
• Наличие режима расстройки
• Поддержка S-метра (0..5В)
• Функция блокировки кнопок управления • Запрограммированные диапазоны – 160, 80, 40, 30, 20, 17, 15, 12 и 10метров
• 4-х битный выход на переключение диапазонов
• Выходы для управления реле CW/SSB, а также на переключение УВЧ и Аттенюатора
• Встроенное пользовательское меню для настройки ПЧ, частот опорного генератора для SSB и CW
• Процессор Atmel Atmega328P-PU

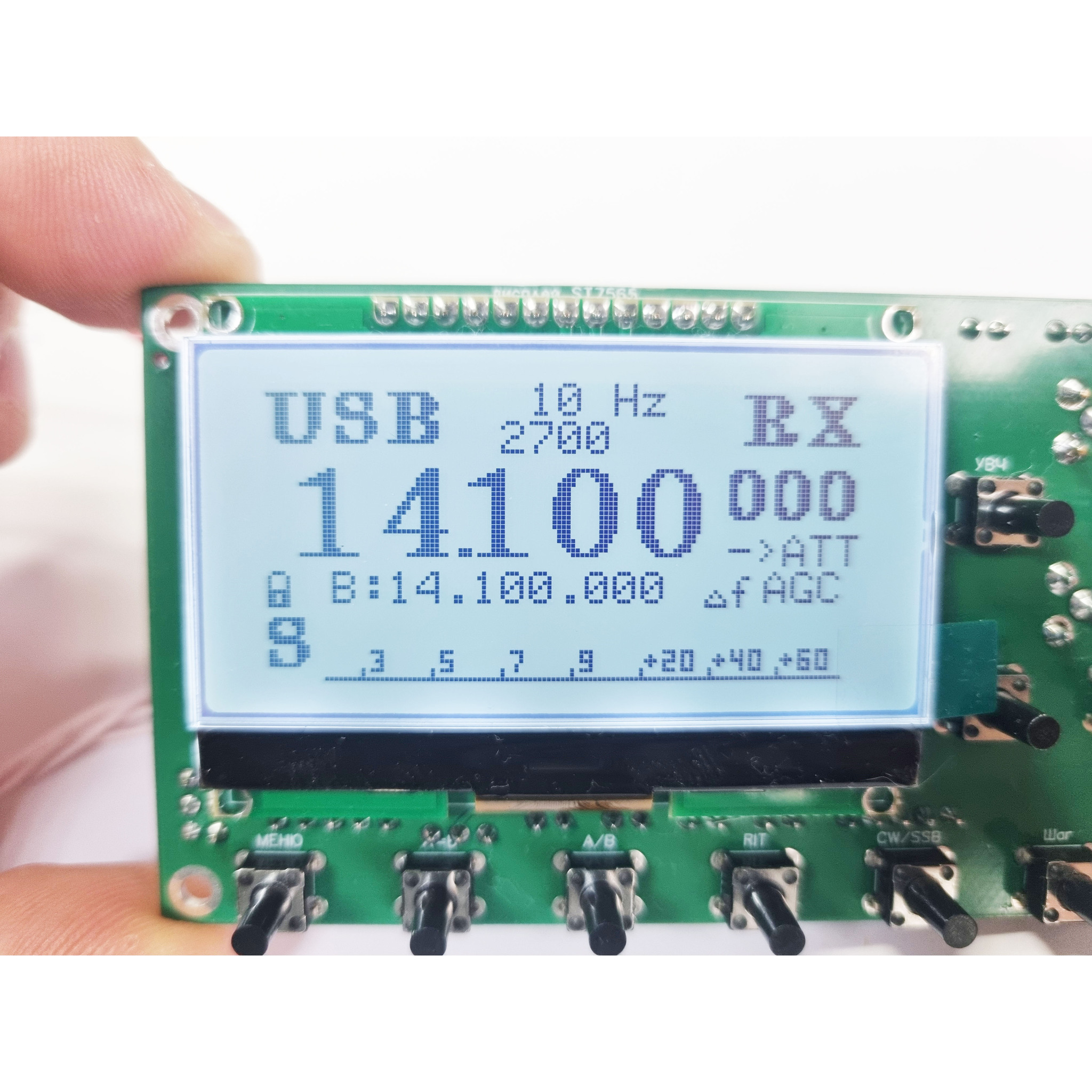

• Высококачественный дисплей разрешением 128х64 пикселей с подстветкой
• Генератор частоты на микросхеме Si5351a
• Потребление 50-60mA, Питание 5..13,8В.
Для переключения диапазонов на диапазонных полосовых фильтрах с процессора подается зашифрованный 4-х битный сигнал. Таблица шифрования диапазонов указана на схеме. Для расшифровки сигнала на 9 диапазонов для диапазонных фильтров используется дешифратор на микросхемах К155ИД10 или К555ИД10.
Дешифраторы К155ИД10 (К555ИД10) преобразуют двоичный код, поступающий на входы микросхемы в сигнал низкого уровня, появляющийся на десятичном выходе. Дешифраторы на базе К155ИД10 (К555ИД10) применяется с нагрузками, рабочий ток в которых может достигать 80 мА.
Выходы К155ИД10 и К555ИД10 имеют открытые коллекторы. Время задержки распространения сигнала от адресного входа до выхода 50 нс. Ток потребления микросхем – 70 мА
размер платы 97х59мм
Набор дешифратора в набор синтезатора не входит. Продается отдельно.
