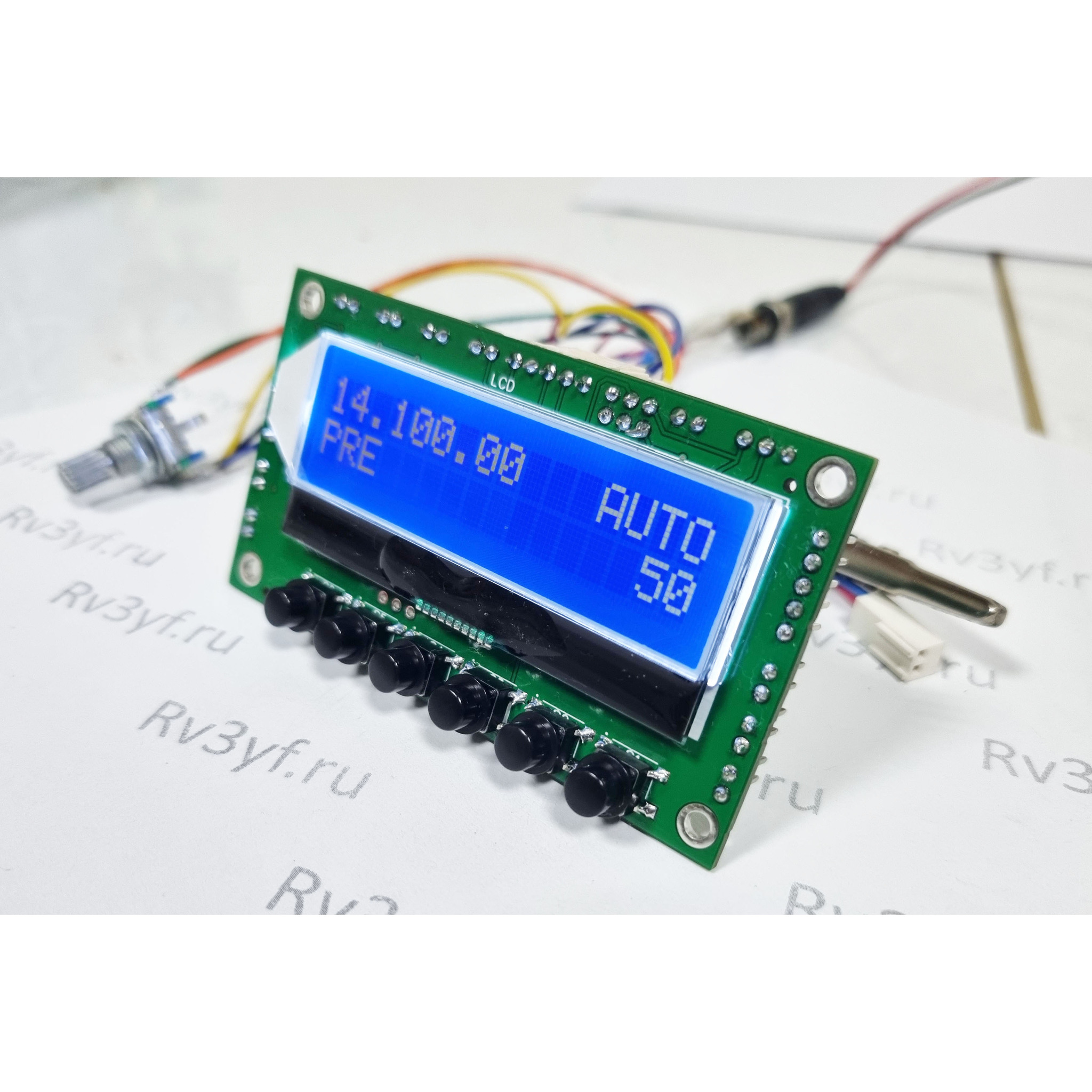

Синтезатор частоты Mirami v3.2
---------------------------------
Изменения с версией 3.1
- Добавлен режим расстройки, и переменный резистор включен в комплект
- Сделано транзисторное согласование для преобразования +3.3В до 12В на всех выходах АТТ, УВЧ, АРУ, CW, ТОН для непосредственного подключения к основной плате трансивера и ДПФ
- Добавлена регулировка сигнала S-метра подстроечным резистором
- Добавлены защитные стабилитроны по входам Sметр и прием-передача.

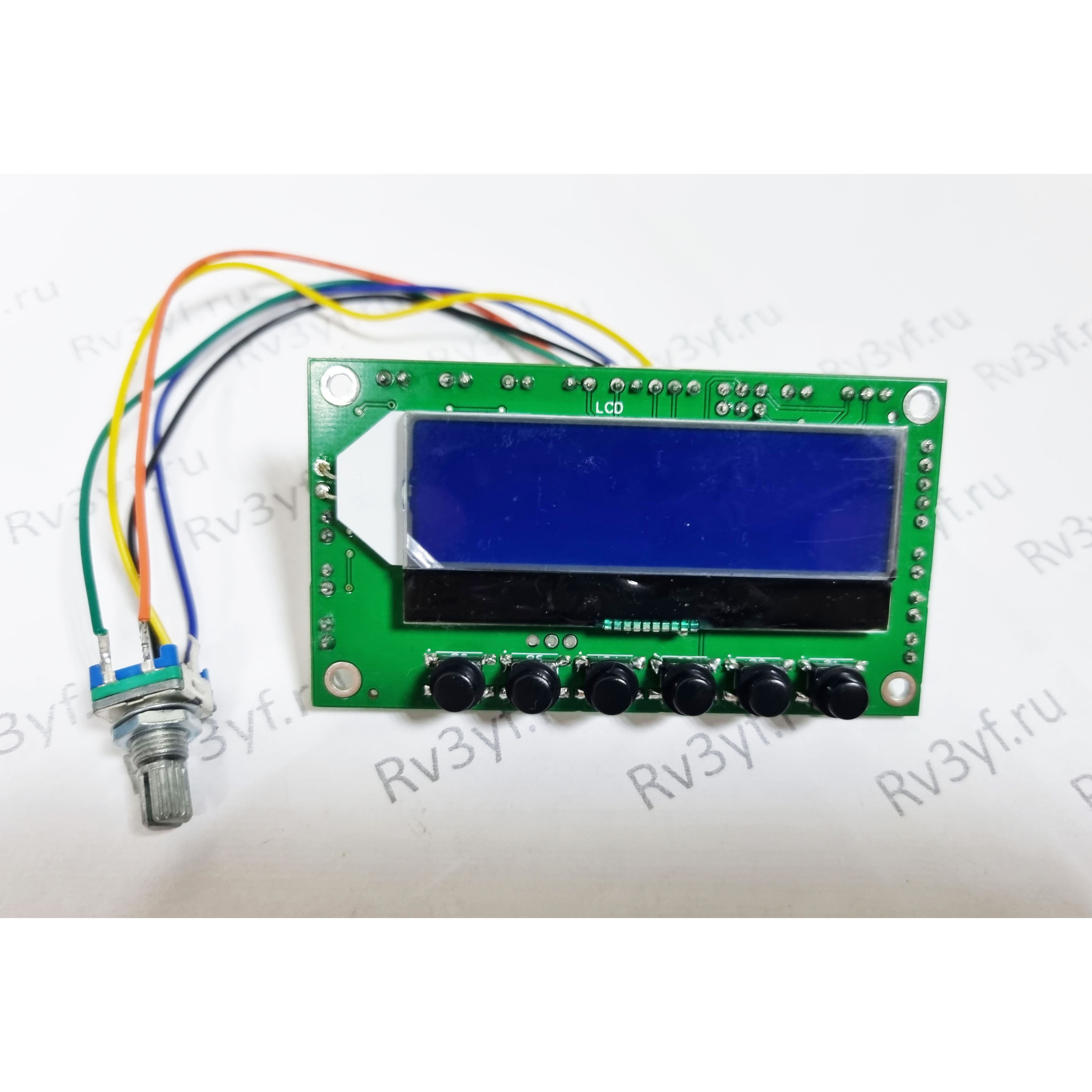

- Сделано удобное подключение энкодера.
----------------------------------------
Универсальный. Подойдет для практически для любого приемника и трансивера.
Данный синтезатор - это глубоко модифицированная версия простого синтезатора частоты на микросхеме si5351.

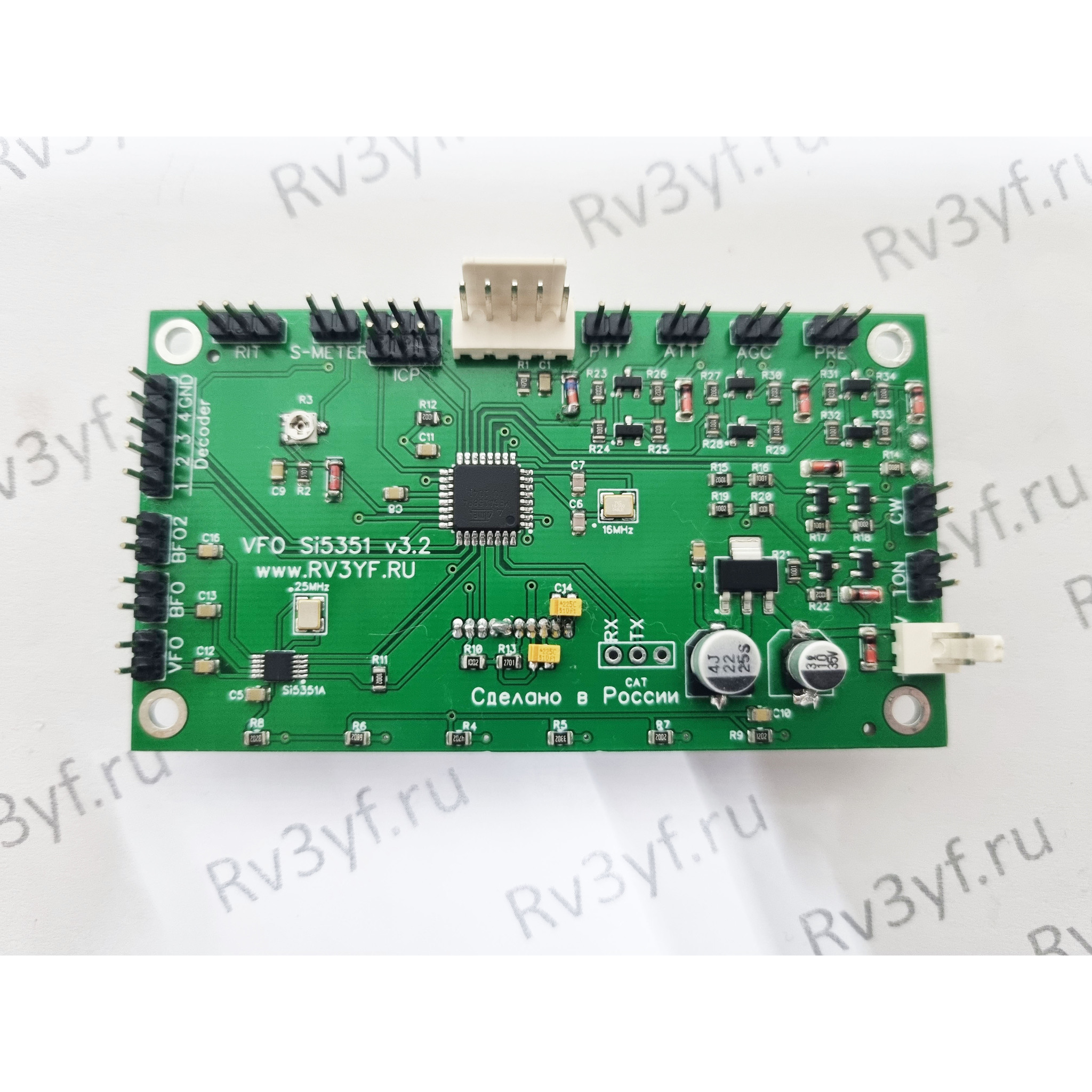

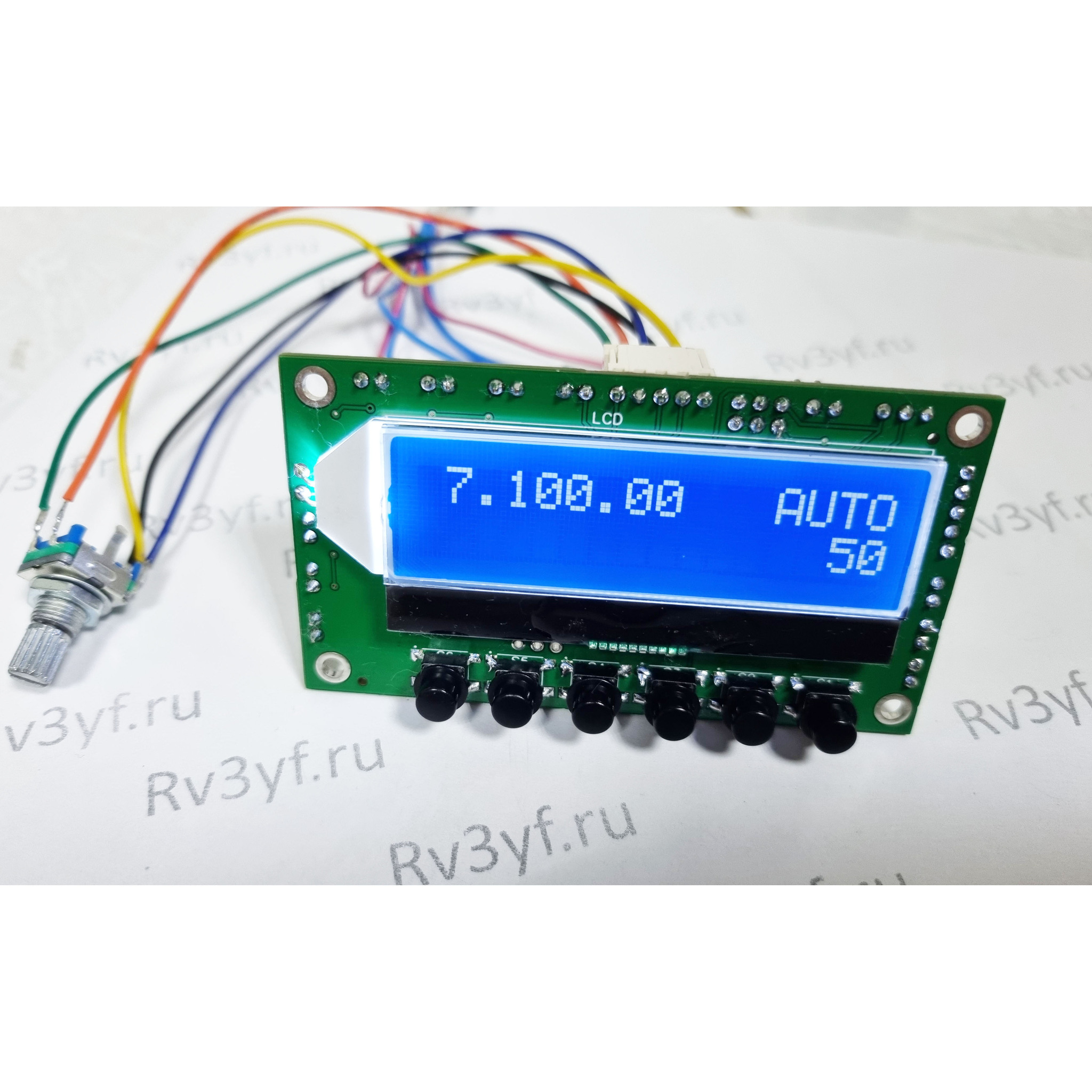

Выполнен на печатной плате 84х46мм. Толщина собранного синтезатора всего 15 мм (с учетом длины кнопок и высоких радиокомпонентов)

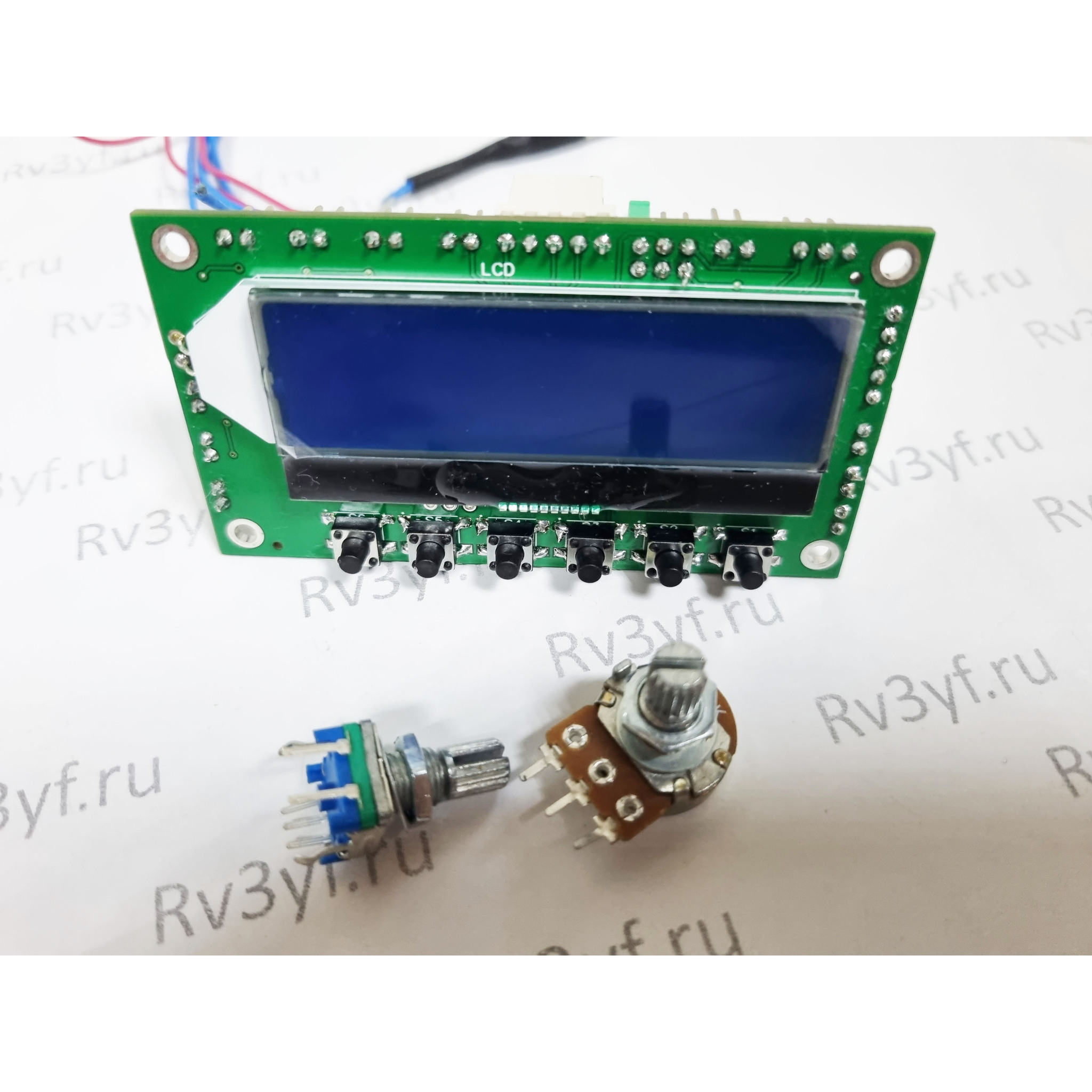

Комплект поставки:
- Собранный и настроенный синтезатор
- Энкодер
- Переменный резистор для расстройки
Технические характеристики
• Два выхода: основной и опорный генератор от 1 до 160 МГц
• Управление производится энкодером и кнопками
• Возможность изменения шага – 50Гц, 500Гц, 1КГц, 50кГц и 1 МГц
• Режимы боковых полос и переключение между ними USB, LSB, CW и AUTO
• Управление УВЧ, АТТ, АРУ
• Вход и выходы режимов прием/ передача/тон
• Встроенный S-метр
• Поддерживаемые запрограммированные диапазоны – 160, 80, 40, 30, 20, 17, 15, 12 и 10метров
• 4-х битный выход на переключение диапазонов для плат BPF-9, BPF-6, ФНЧ-2 и ДПФ на микросхемах FST3253
• Встроенное меню для настройки ПЧ, частоты опорного генератора и точной калибровки кварца
• Режим работы ПЧ: +ПЧ, -ПЧ, ПЧ- и автоматический режим (складываем до 10 Мгц, после 10Мгц вычитаем)
• Высокопроизводительный процессор Atmel atmega168A

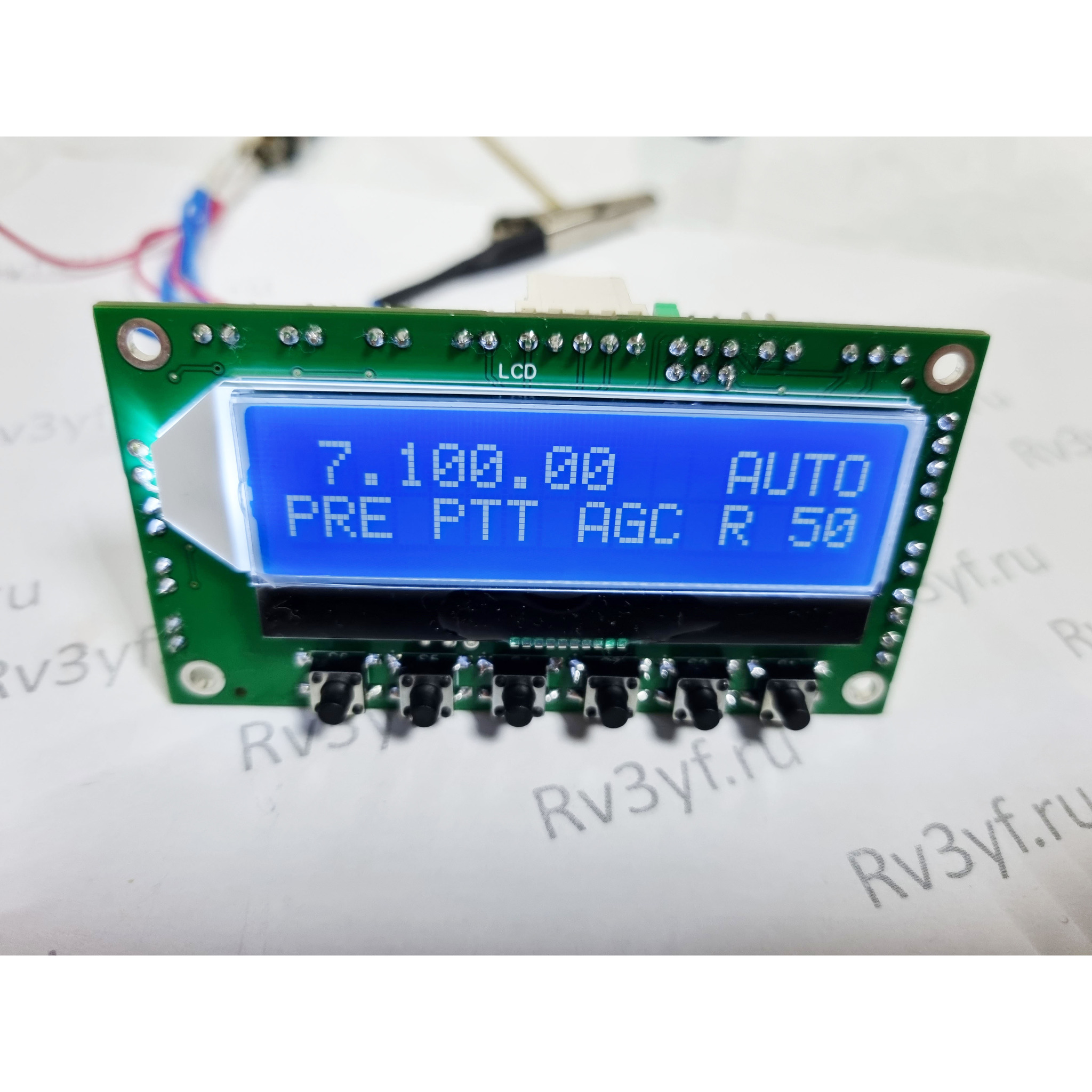

• Ультра контрастный дисплей 16*02 с синей подсветкой. Буквы красивые, белые. 😊
• Генератор частоты организован на микросхеме Si5351a
• Малое потребление –45-60mA
• Питание 7..12В.
