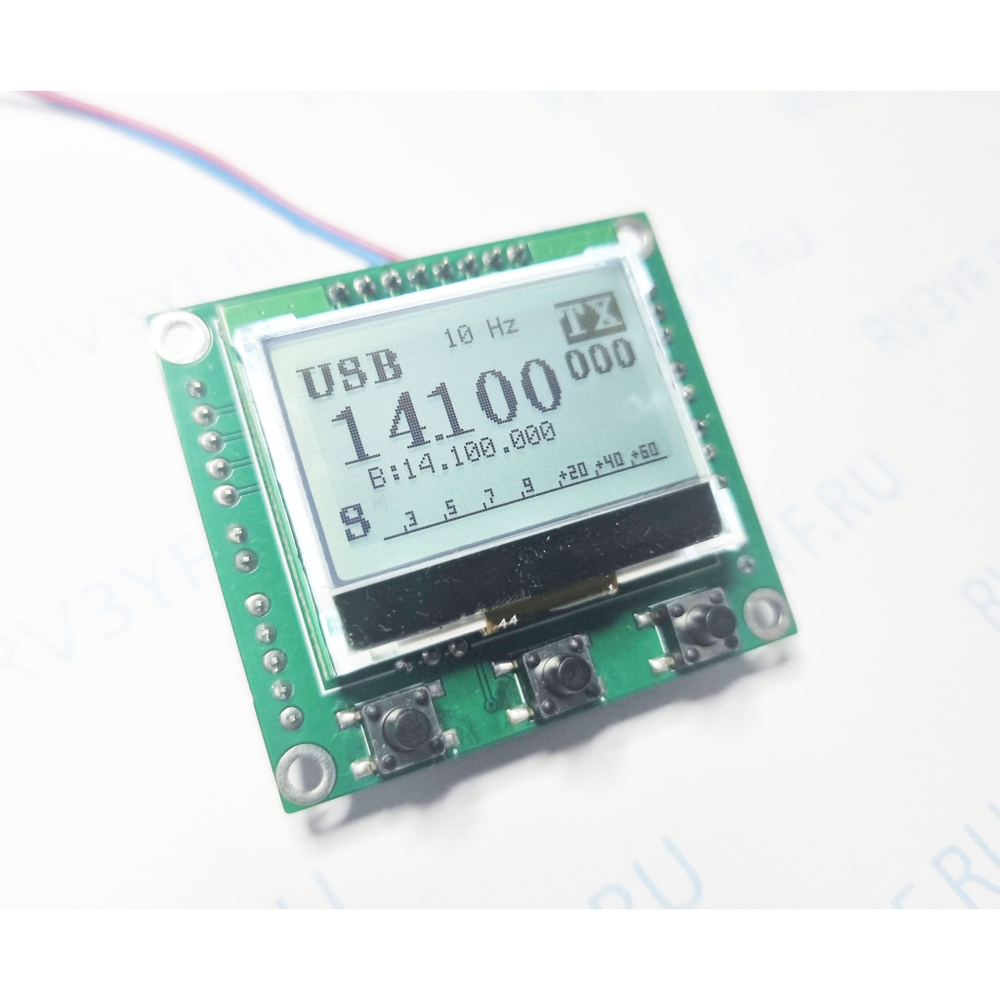

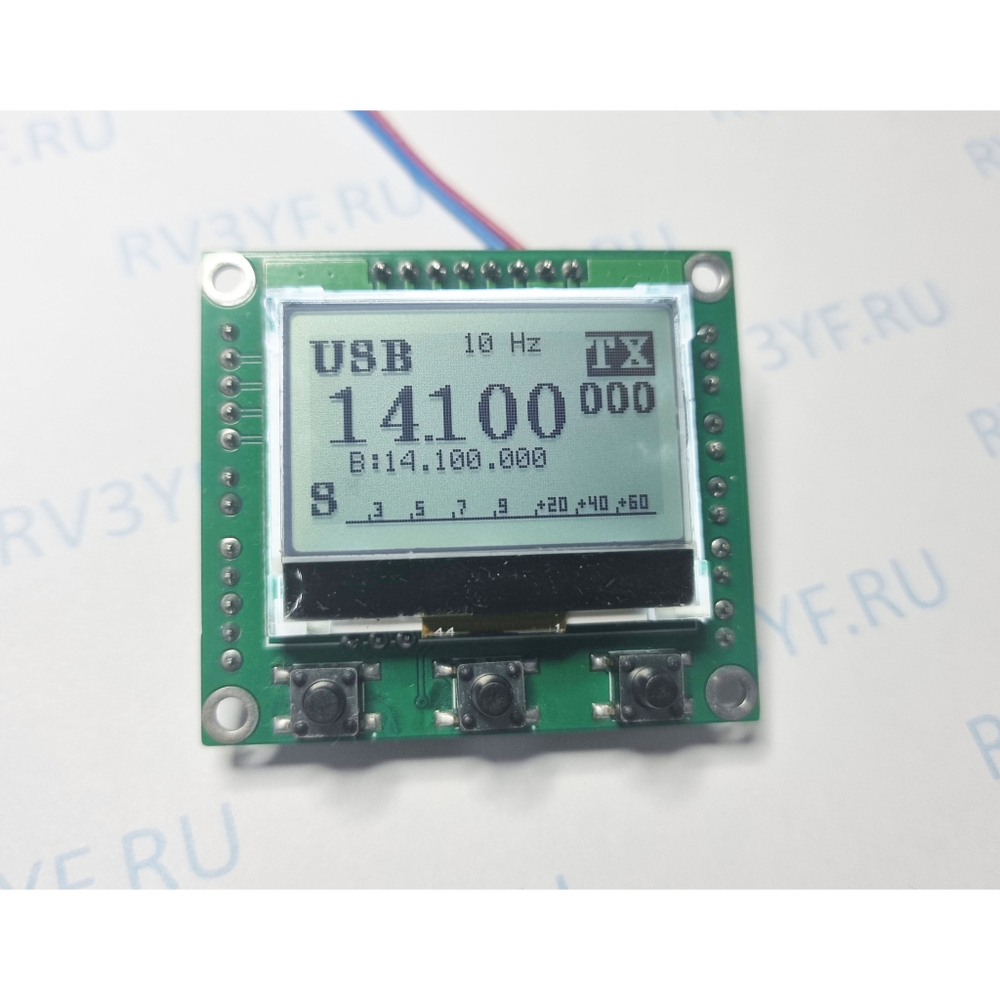

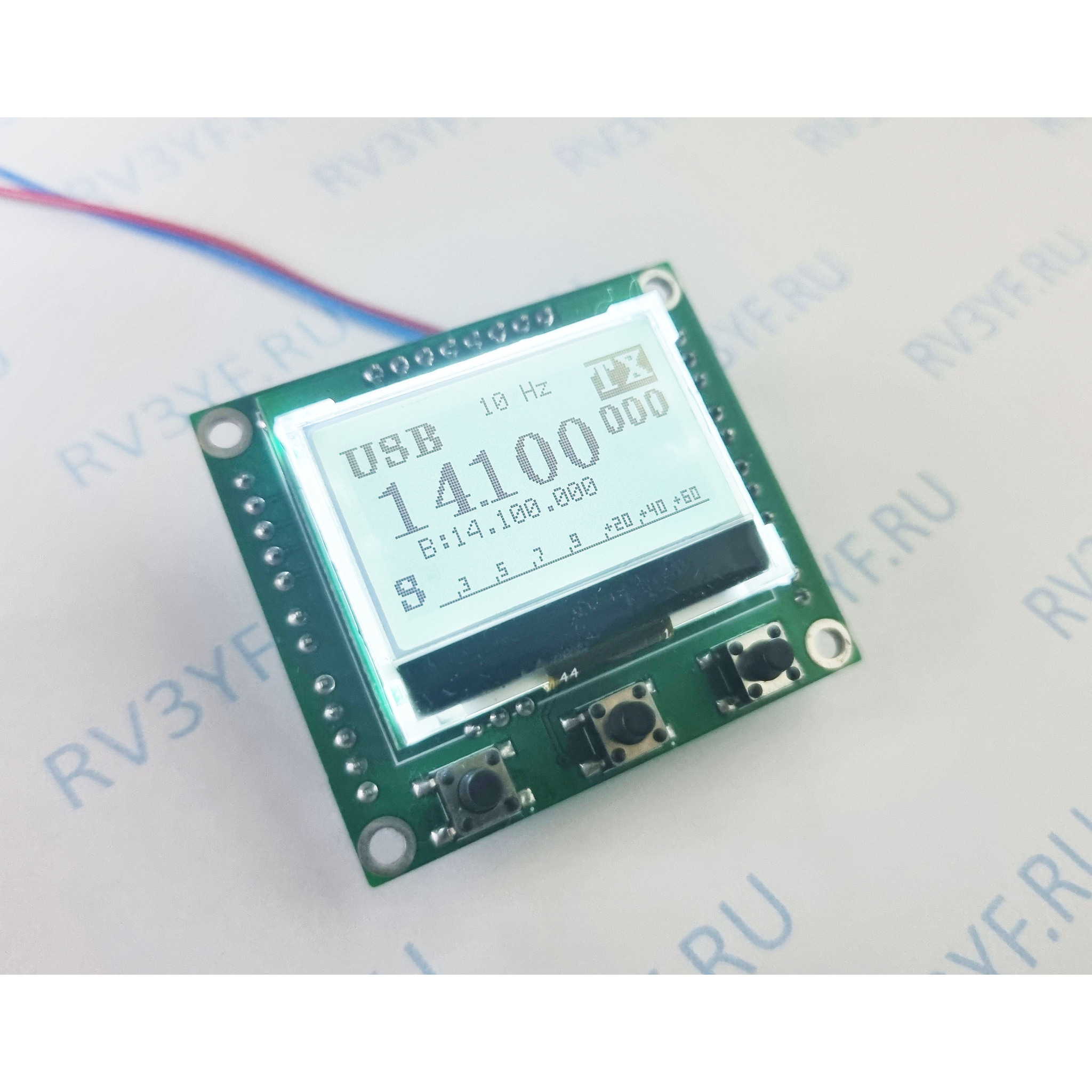

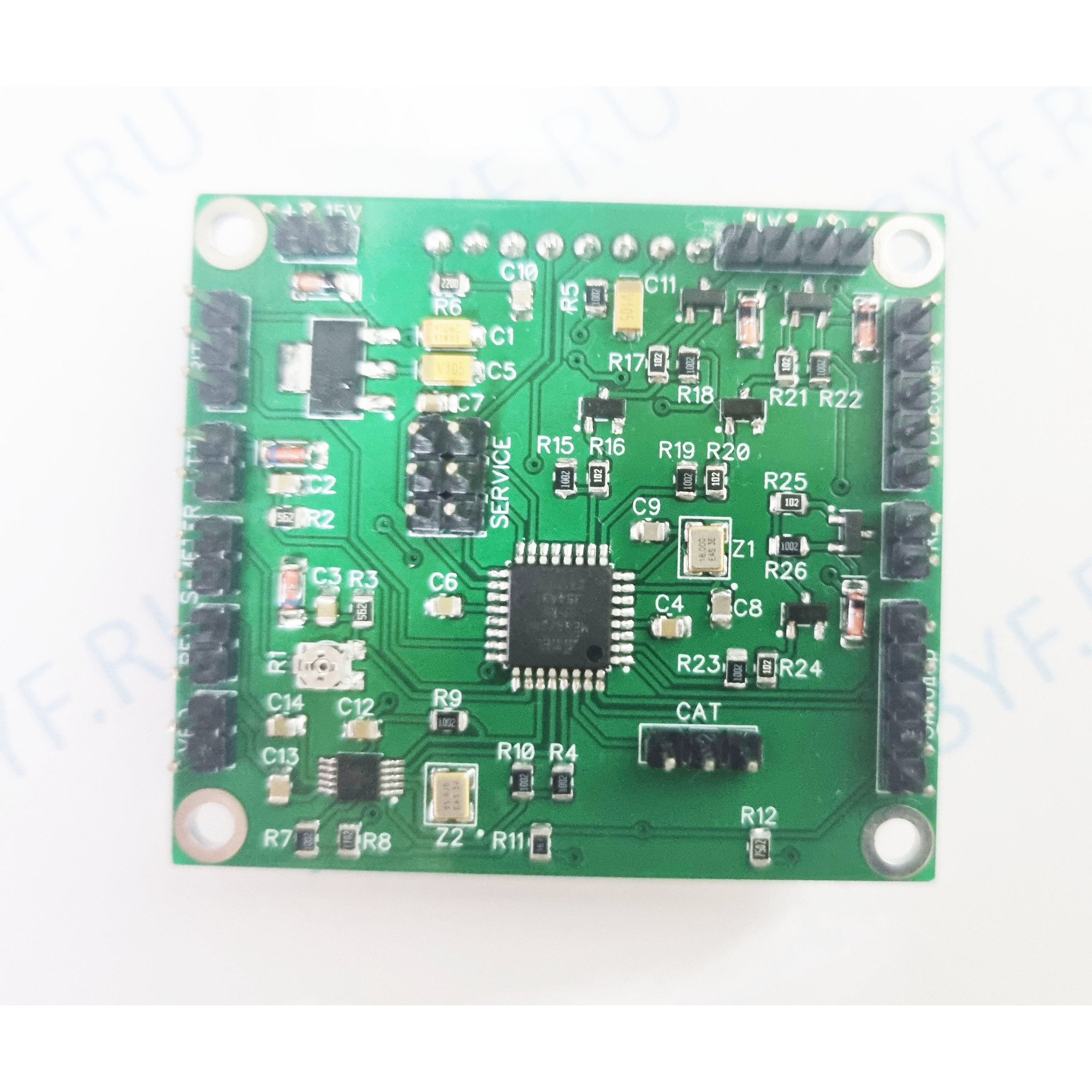

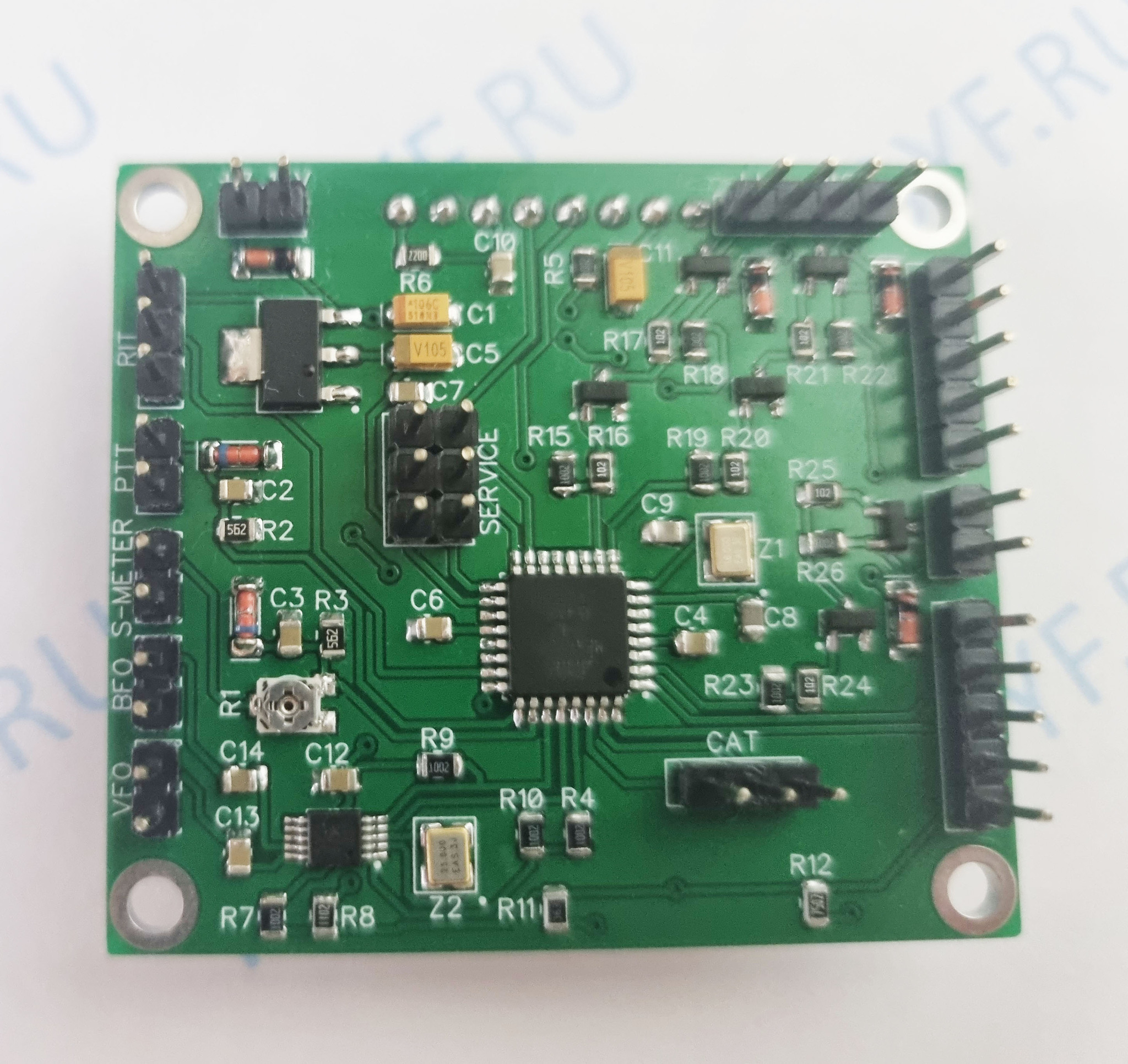

Синтезатор частоты "Кроха-1" выпуска 2023 года является миниатюрным аналогом популярного синтезатора частоты на микросхеме si5351 на 9 диапазонов.
Прошивка синтезатора полностью идентичная старшей версии синтезатора. Главные отличия, это:

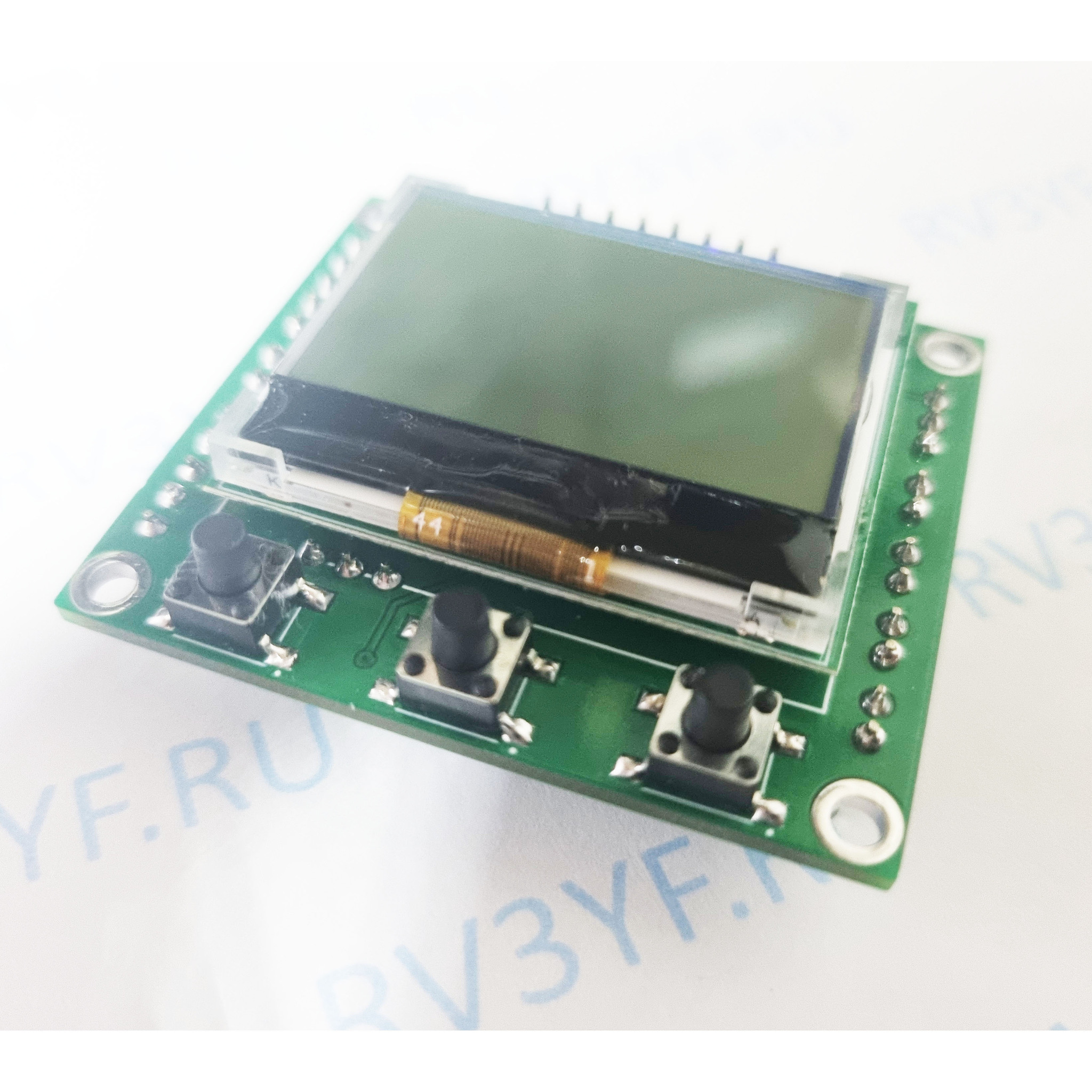

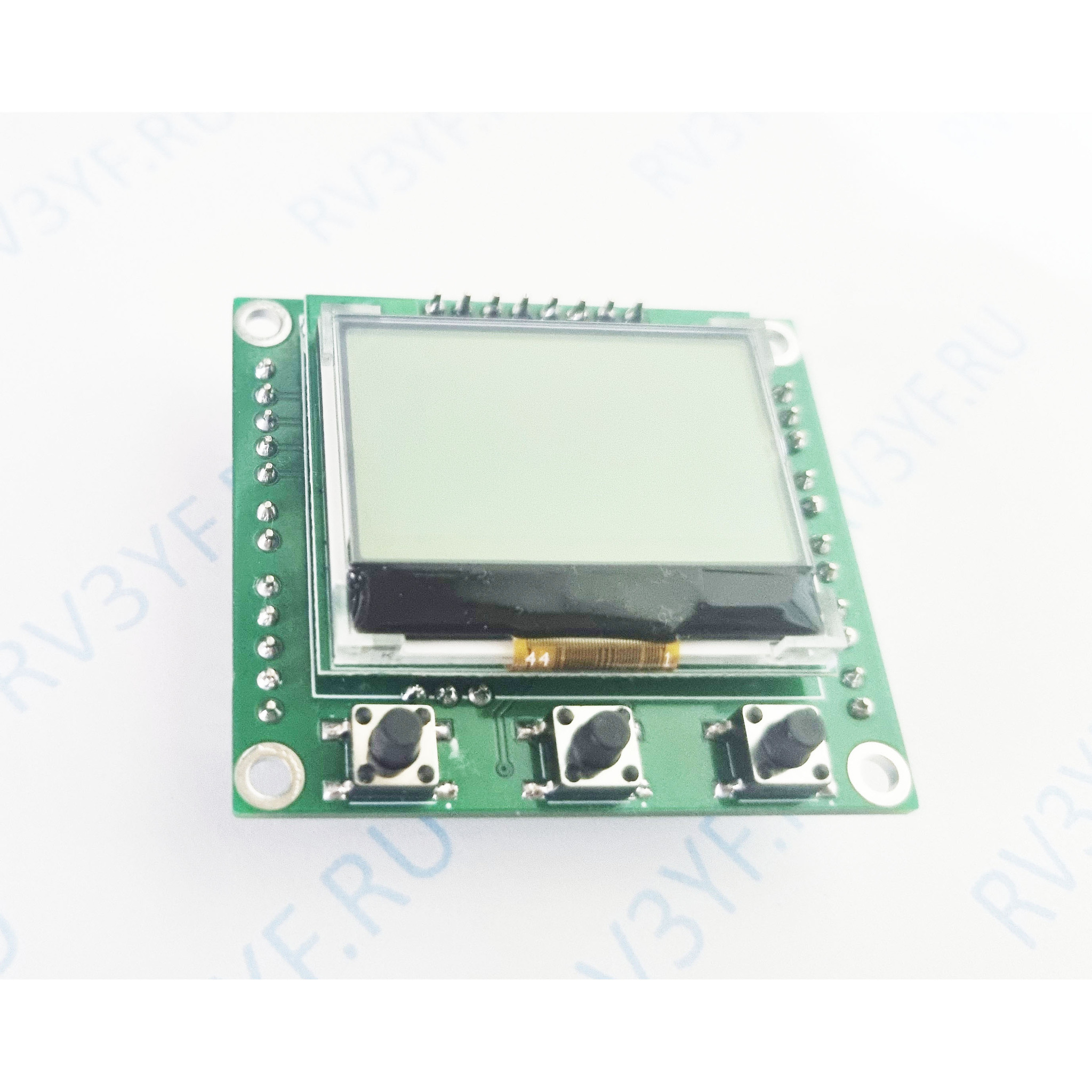

- размеры платы 52х46 мм
- размеры дисплея 1,4 дюйма (диагональ 3,56 см)
- всего три кнопки управления
Благодаря миниатюрным размерам синтезатор может использоваться в компактных переносных QRP приемниках и трансиверах.
Технические характеристики
* Дисплей 128х64, диагональ 1,4" (3,56 см).
• Два высокостабильных генератора работают в диапазонах от 100 КГц до 99 МГц. Задать можно любую частоту для каждого из генераторов
• Управление производится энкодером и кнопками
• Возможность изменения шага перестройки: 10Гц, 100Гц, 1000Гц, 100КГц и 1 МГц
• Переключение между ГПД (A/B) и память частоты (A=B)
• Режимы USB, LSB и CW
• Наличие режима расстройки (к плате подключается переменный резистор для регулировки частоты расстройки - входит в комплект)
• Поддержка S-метра (0..5В)
• Функция блокировки кнопок управления
• Запрограммированные диапазоны – 160, 80, 40, 30, 20, 17, 15, 12 и 10метров
• 4-х битный выход на плату дешифратора на послующего управления переключением диапазонов на платах ФНЧ и ДПФ
• Выходы для управления реле CW/SSB, а также на переключение УВЧ и Аттенюатора

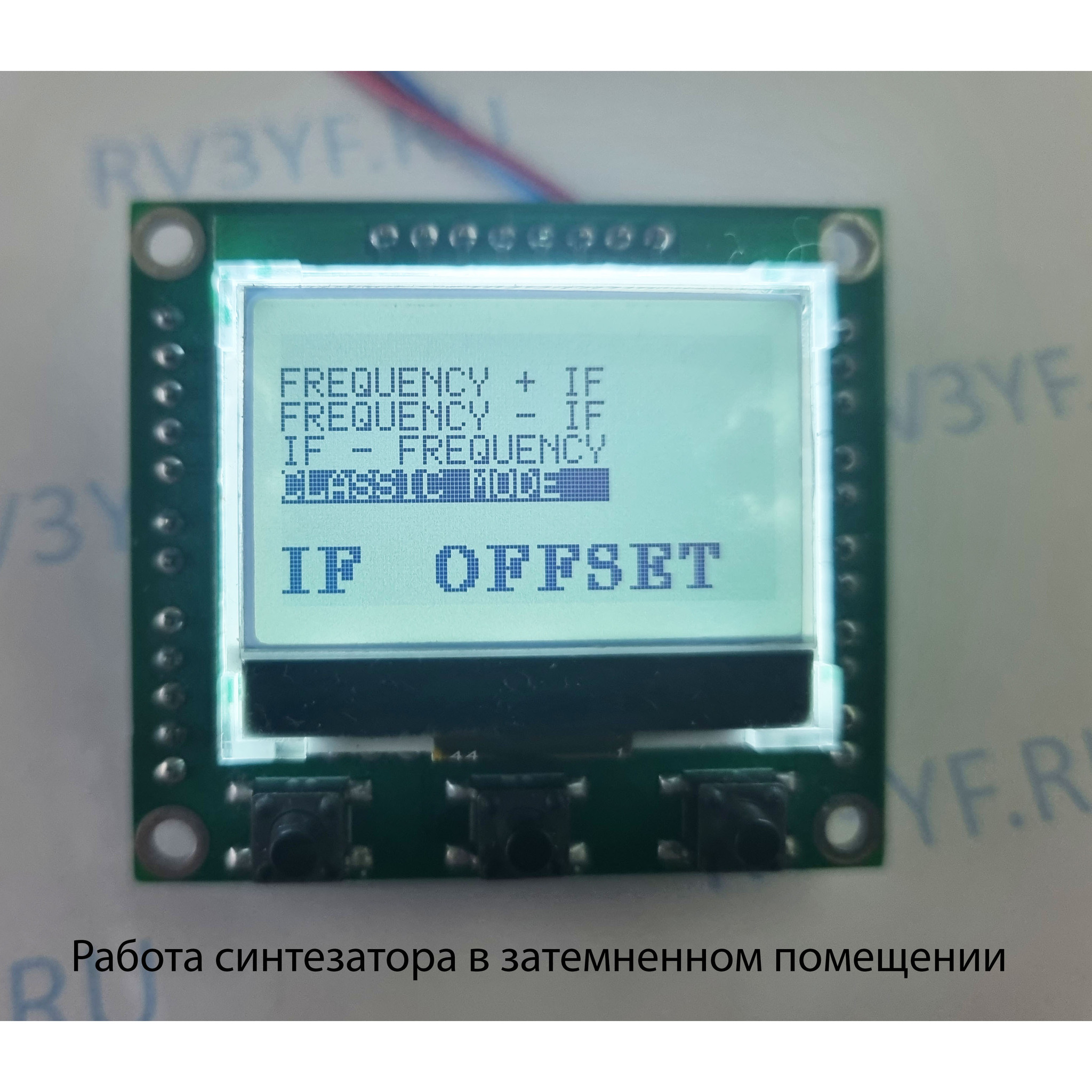

• Встроенное пользовательское меню для настройки ПЧ, частот опорного генератора для SSB и CW
• Процессор Atmel Atmega328P-PU
• Высококачественный дисплей разрешением 128х64 пикселей с подстветкой
• Генератор частоты выполен на микросхеме Si5351a
• Потребление 50-60mA, Питание 7..13,8В.
Для переключения диапазонов на диапазонных полосовых фильтрах с процессора подается зашифрованный 4-х битный сигнал. Таблица шифрования диапазонов указана на схеме синтезатора и в документации. Для расшифровки сигнала на 9 диапазонов для диапазонных фильтров используется дешифратор на микросхемах К155ИД10.
Дешифраторы К155ИД10 (К555ИД10) преобразуют двоичный код, поступающий на входы микросхемы в сигнал низкого уровня, появляющийся на десятичном выходе. Дешифраторы на базе К155ИД10 (К555ИД10) применяется с нагрузками, рабочий ток в которых может достигать 80 мА.
Выходы К155ИД10 и К555ИД10 имеют открытые коллекторы. Время задержки распространения сигнала от адресного входа до выхода 50 нс. Ток потребления микросхем – 70 мА
Набор дешифратора в набор синтезатора не входит. Продается отдельно.
