Набор самостоятельного изготовления основной платы КВ трансивера «РОСА». (Р/любитель 11/92г).

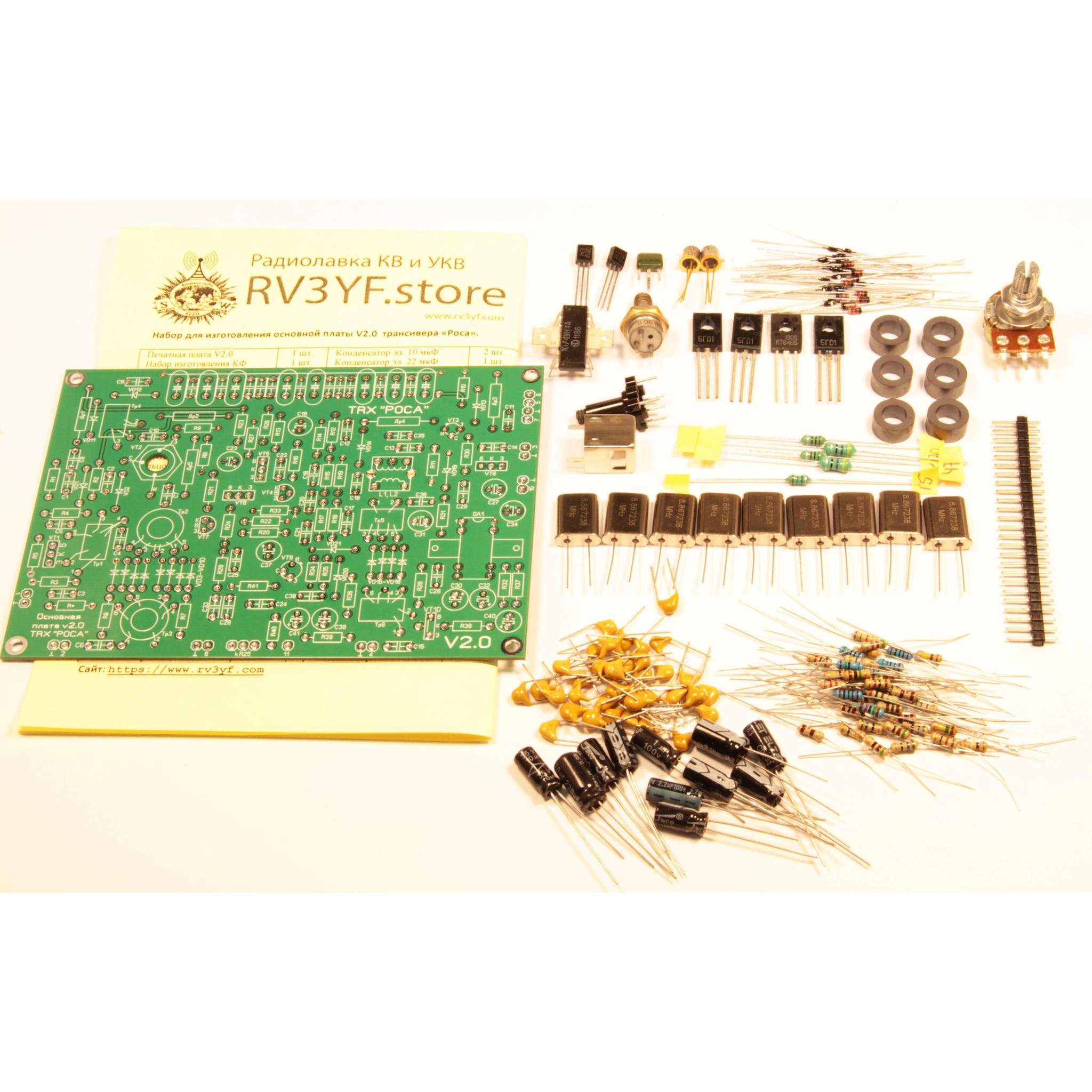

Состав набора: печатная плата v2.2, набор изготовления КФ на 8,865 МГц, все микросхемы, транзисторы, каркасы контуров, конденсаторы и резисторы. Авторская плата переработана под современные р/элементы, размер печатной платы 120х85 мм.
Краткое описание
КВ трансивер «Роса» выполнен по схеме с одним преобразованием частоты и предназначен для работы SSB и CW. Простота схемного решения и минимум дефицитных деталей предоставляют широкую возможность повторения многими начинающими радиолюбителями. Длительная, в течение многих лет, эксплуатация аппарата показала его высокие параметры, надежность работы, отличную повторяемость и простоту налаживания.
Трансивер выполняет функции приемника и возбудителя передатчика, обеспечивая работу на всех разрешенных любительских КВ – диапазонах 1,9; 3,5; 7; 10, 14; 18, 21; 24, 28 МГц. В зависимости от категории радиостанции к описываемому трансиверу можно подключать различные виды усилителей мощности.
В режиме приема трансивер имеет чувствительность при соотноше¬нии сигнал-шум 10dB не хуже 0,5 мкВ.
Ширина полосы пропускания определяется примененным кварцевым фильтром.
В режиме передачи выходная мощность в нагрузке 75 Ом состав¬ляет 10 или 30 Вт.
Аппарат может быть базовым при создании УКВ трансивера. Трансивер выполнен по блочному принципу.
