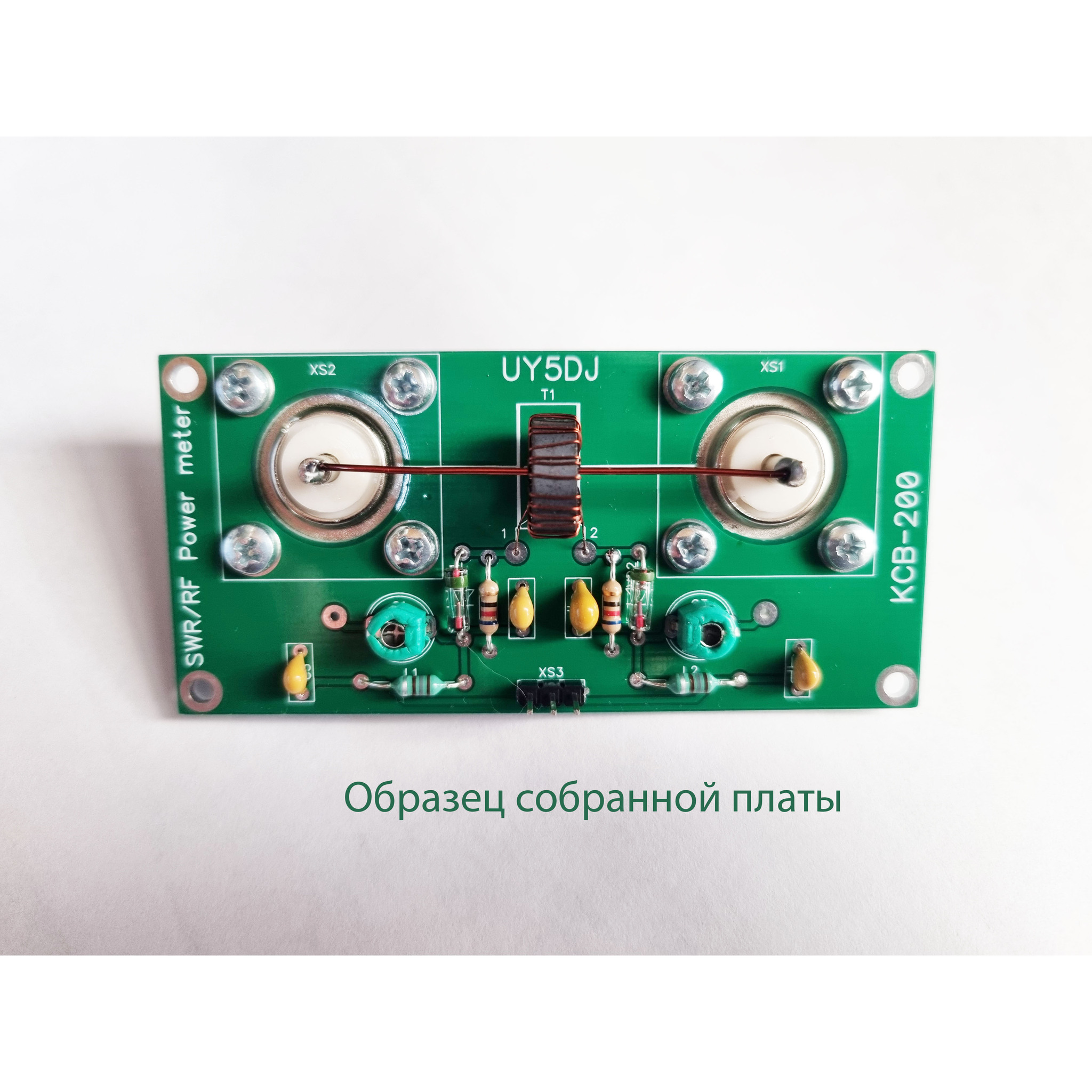

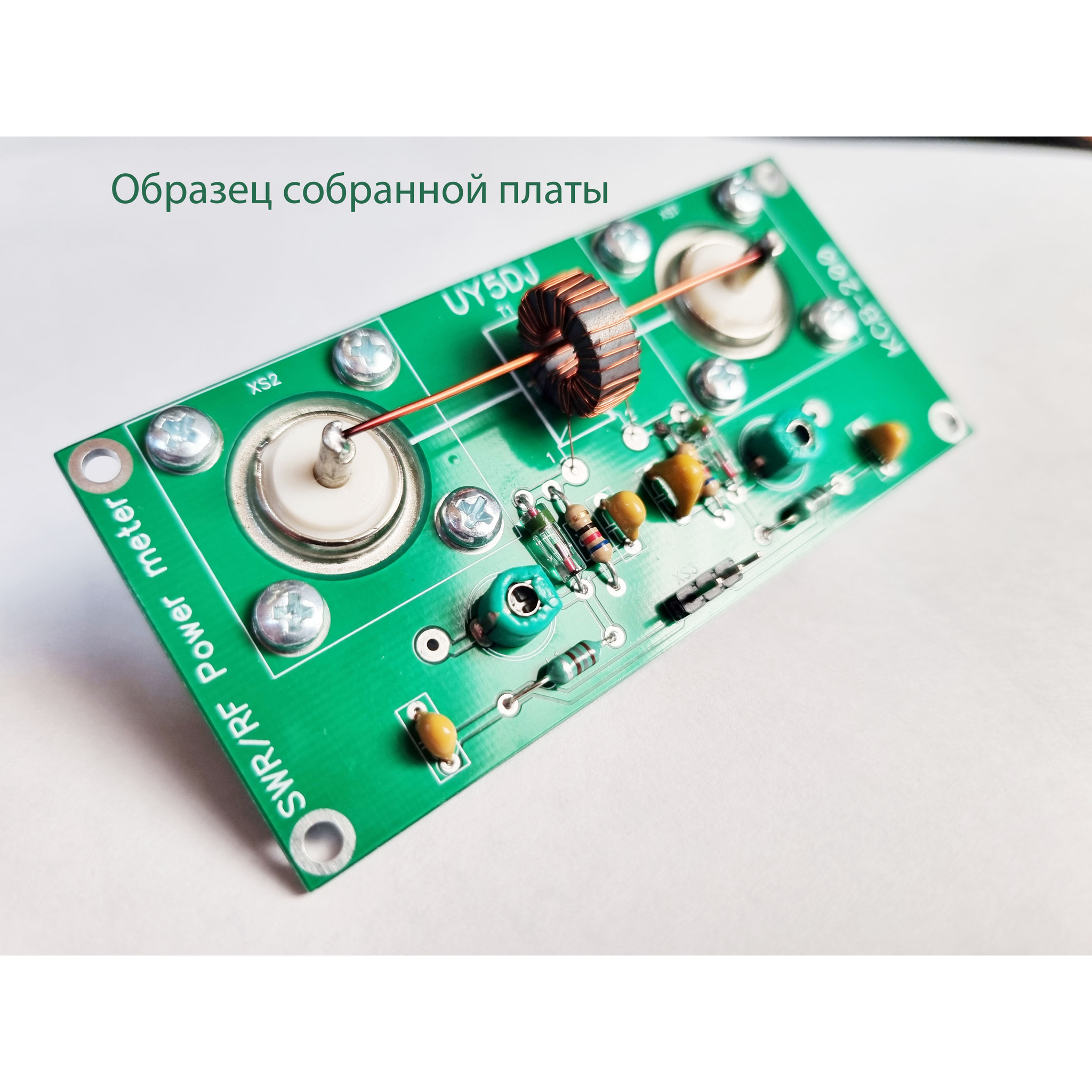

Набор для самостоятельно изготовления «Измерителя КСВ-200 Вт для диапазона 1-30 МГц». Автор В.А. Скрыпник (UY5DJ).

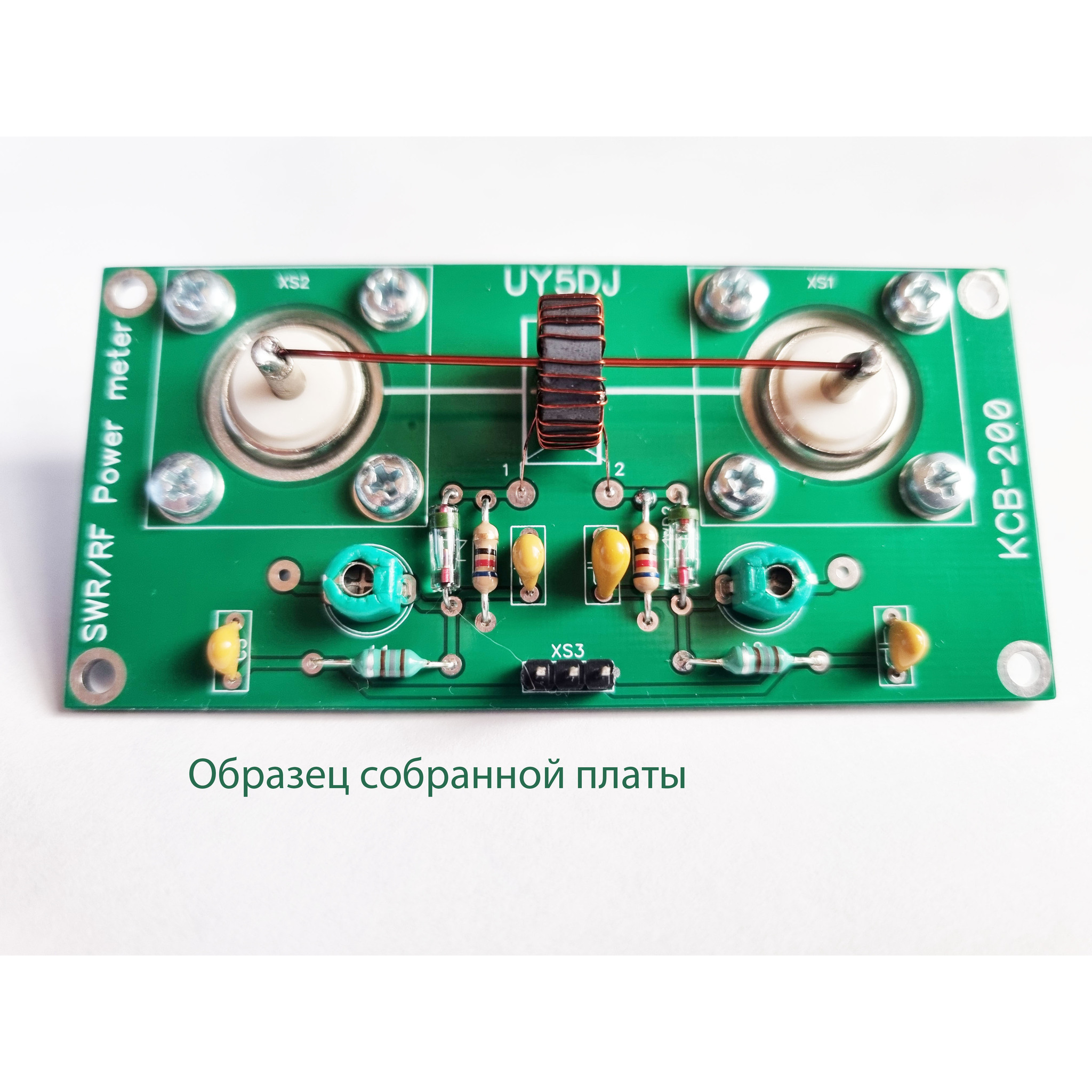

Отличие от предыдущих измерителей КСВ, что на плате устанавливаются разъемы – гнездо типа UHF (SO-239).

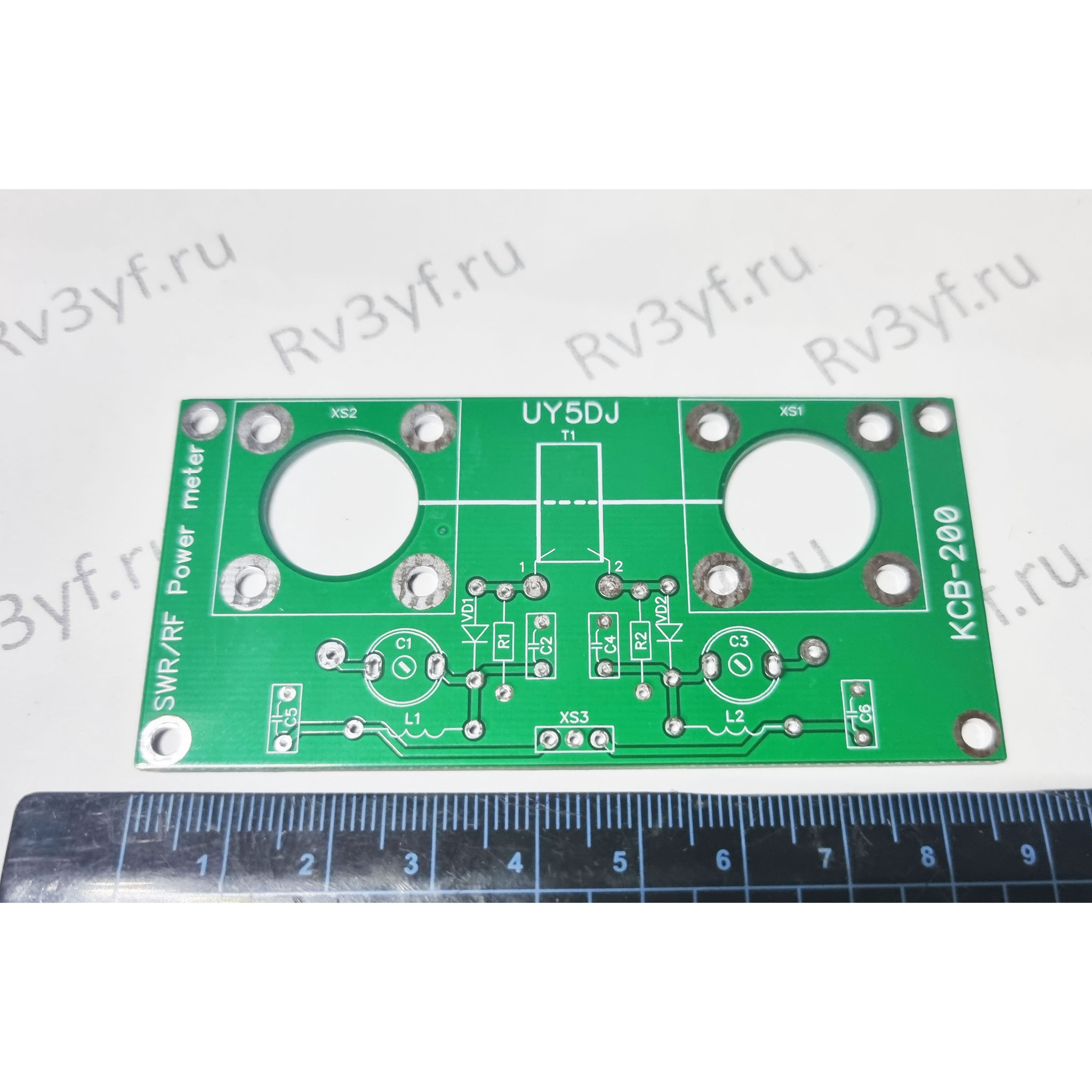

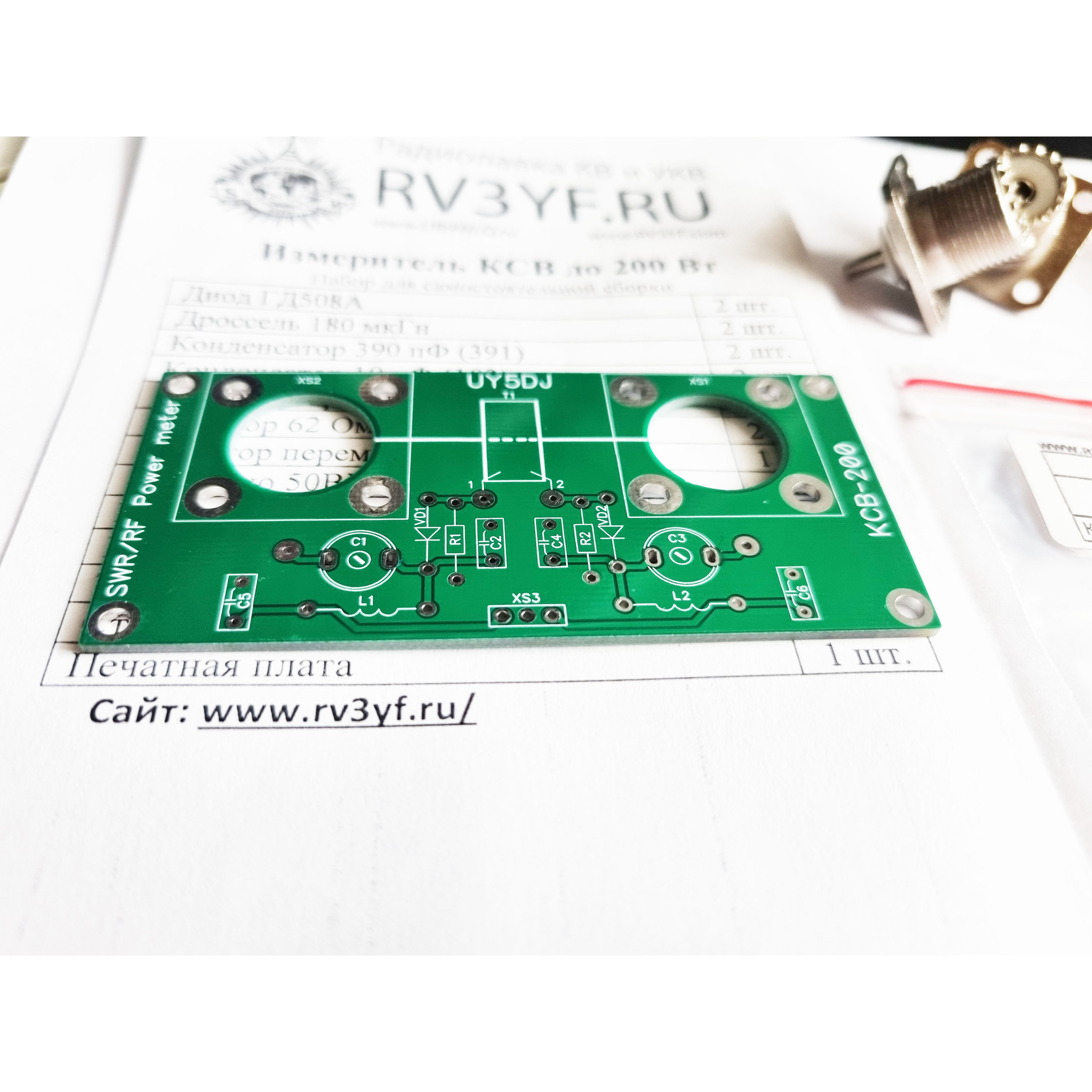

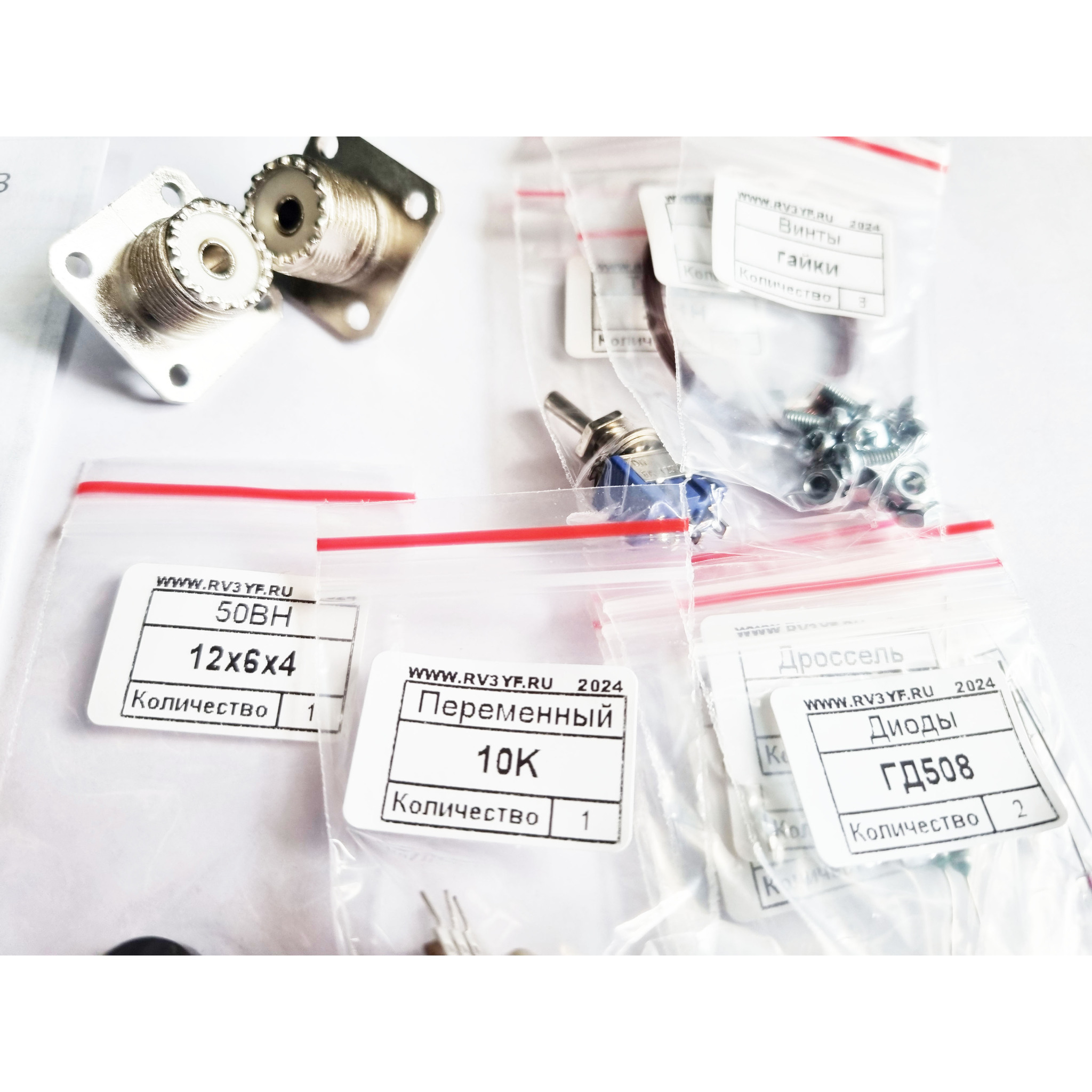

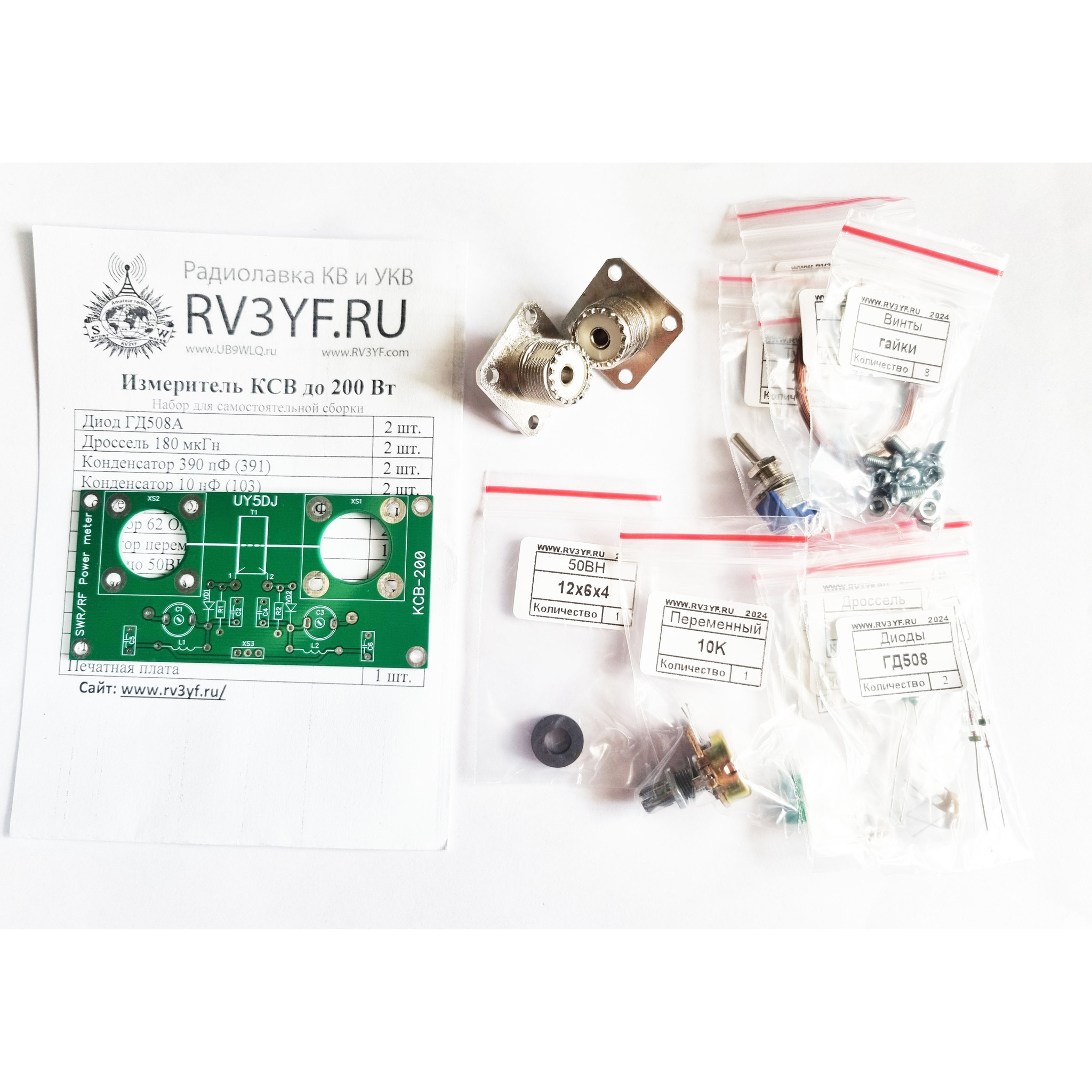

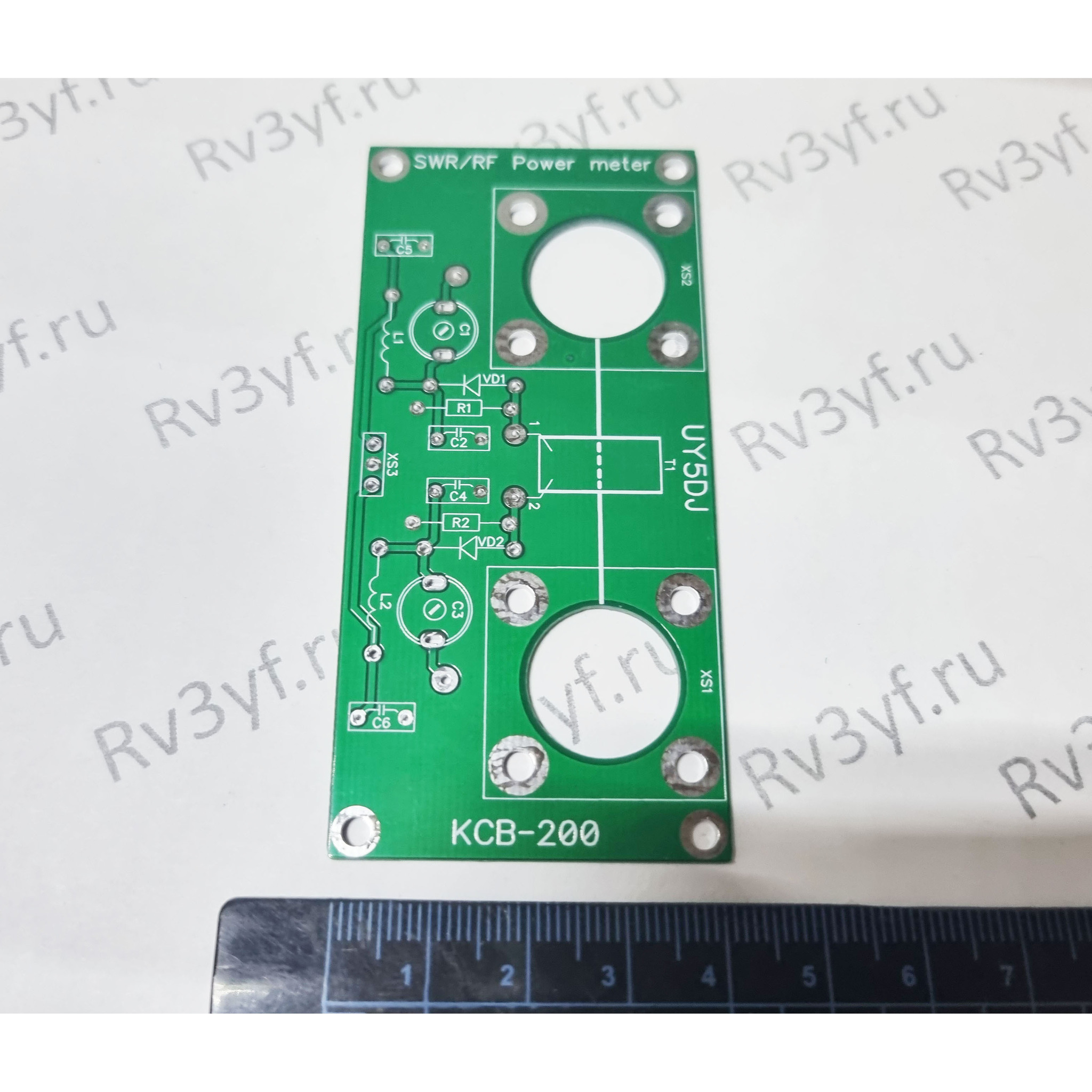

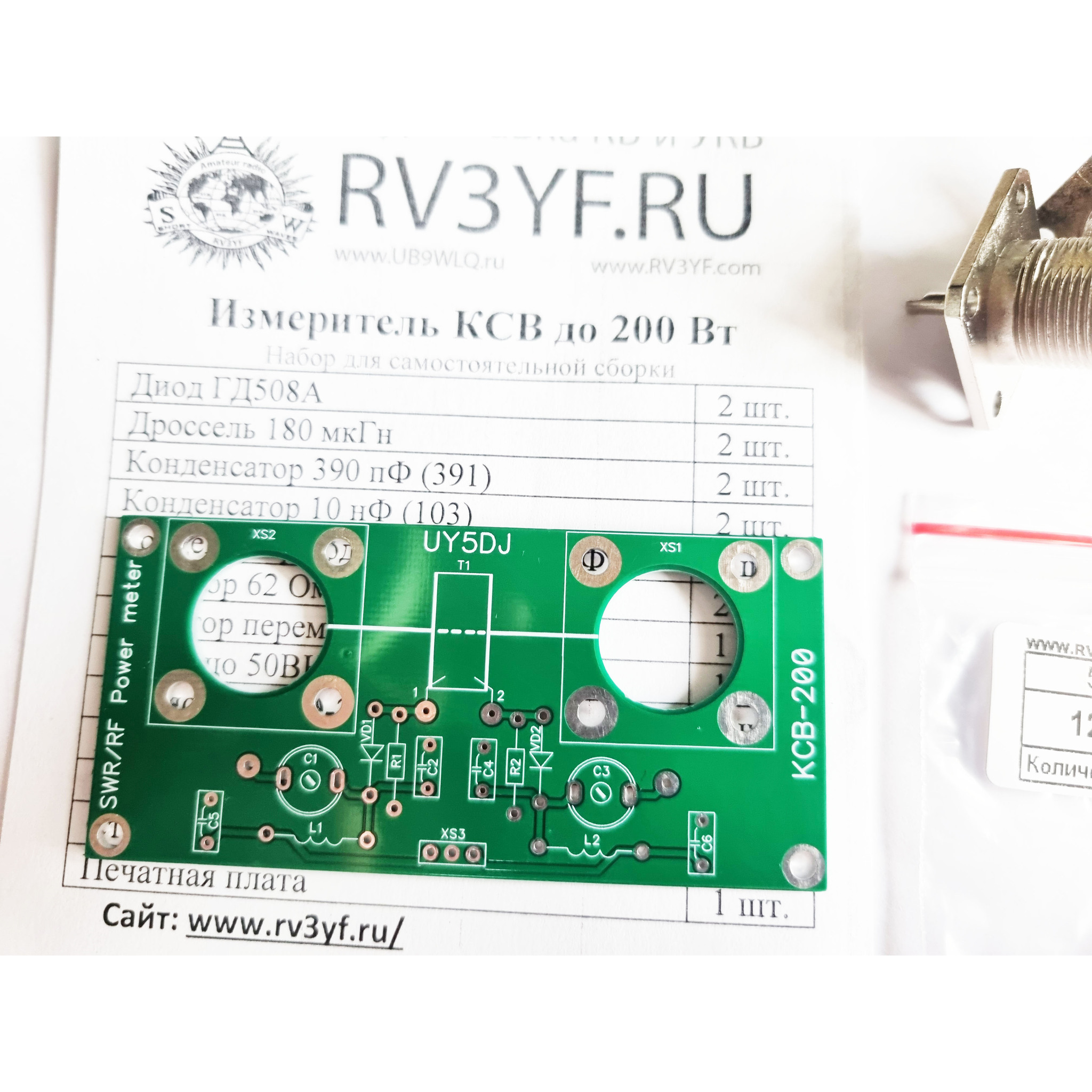

Состав набора: печатная плата размер 88х42 мм, все радиоэлементы необходимые для монтажа, включая разъемы – гнездо типа UHF (SO-239).
Известно, что успешная работа в эфире во многом зависит от эффективности антенны любительской радиостанции. Суще¬ствует большое разнообразие коротковолновых антенн. Начина-ющие радиолюбители обычно используют наиболее простые, не требующие больших затрат. Более опытные устанавливают на высоких мачтах многоэлементные направленные антенны. Но любая антенна будет давать хорошие результаты, лишь когда правильно настроена. Существенную помощь радиолюбителю в настройке антенны окажет предлагаемый прибор.
Антенну, как правило, запитывают тремя способами. Наибо¬лее простые, например «длинный луч», питаются однопроводным фидером, являющимся частью антенны и поэтому интенсивно излучающим электромагнитные волны. При работе радиостанции на передачу такой фидер является источником помех для ближай¬ших телевизоров. При приеме на него также наводится множество бытовых и индустриальных помех. Некоторые антенны запитывают двухпроводным воздушным фидером или симметричным ленточным кабелем. Такой способ позволяет уменьшить излучение фидера, но широкого распростра¬нения у радиолюбителей не получил. Наибольшее распространение получил коаксиальный фидер. При правильном согласовании и симметрировании он практиче¬ски не излучает при передаче и помехозащищен при приеме. К тому же обычный телевизионный коаксиальный кабель досту¬пен любому радиолюбителю. Описываемый ниже прибор предназ¬начен для измерения коэффициента стоячей волны (КСВ), передаваемой по коаксиальному кабелю в антенну.
Известно, что коаксиальная линия передачи характеризуется так называемым волновым сопротивлением g, которое в основном зависит от соотношения размеров внутреннего (у кабеля - жила) и внешнего (оплетка) проводников. Наиболее часто встречаются кабели с волновым сопротивлением 50 и 75 Ом. Для того чтобы мощность, подаваемая от передатчика в кабель, поступала в нагрузку (антенну), необходимо выполнить условие: сопротивление нагрузки должно быть равно волновому сопро¬тивлению кабеля. В этом случае, если не принимать во внимание потери в кабеле, по всей длине между центральным проводником и оплеткой установится одинаковое напряжение и по ним потечет одинаковой силы ток. Конкретные значения этих величин зависят от мощности передатчика, параметров нагрузки и кабеля. Принято говорить, что при этом в кабеле устанавлива¬ется режим бегущей волны.
Но на практике чаще бывает так, что сопротивление нагрузки не равно волновому сопротивлению кабеля, т. е. между ними существует рассогласование. В этом случае в нагрузке выделяется только часть мощности (падающая волна), а появ¬ляющаяся так называемая реактивная мощность движется от нагрузки к передатчику (отраженная волна). Составляю¬щие электромагнитного поля отраженной волны имеют началь¬ную фазу, отличную от начальной фазы составляющих падаю¬щей волны. В результате сложения одноименных составляющих с разными фазами в кабеле образуются стоячие волны. Уровень стоячих волн можно оценить коэффициентом стоячей волны - частным от деления суммы на разность напряжений или токов в кабеле, вызванных падающей и отраженной волнами.
