Набор для самостоятельной сборки
Измеритель коэффициента стоячей волны выполнен на базе высокопроизводительного микропроцессора ATTiny85 и компактного дисплея с разрешением 128 х 64 пикселей. Это позволило на обычных выводных элементах реализовать миниатюрный цифровой измеритель КСВ размером 44х35х9 мм.
На вход устройства подключаются сигналы от любой измерительной линии (в комплект не входит).
Программа измеряет уровень прямой и отраженный канал, и вычисляет значение коэффициента стоячей волны.
Для нормальной работы КСВ метра необходимо, чтобы выходные напряжения измерительной линии не превышали 5 вольт. Прибор показывает значения КСВ от 1.0 до 9.4. При КСВ> 9.4 постоянно отображается значение 9,4. При КСВ более «2» автоматически включается светодиод, информирующий о высоких значениях КСВ.

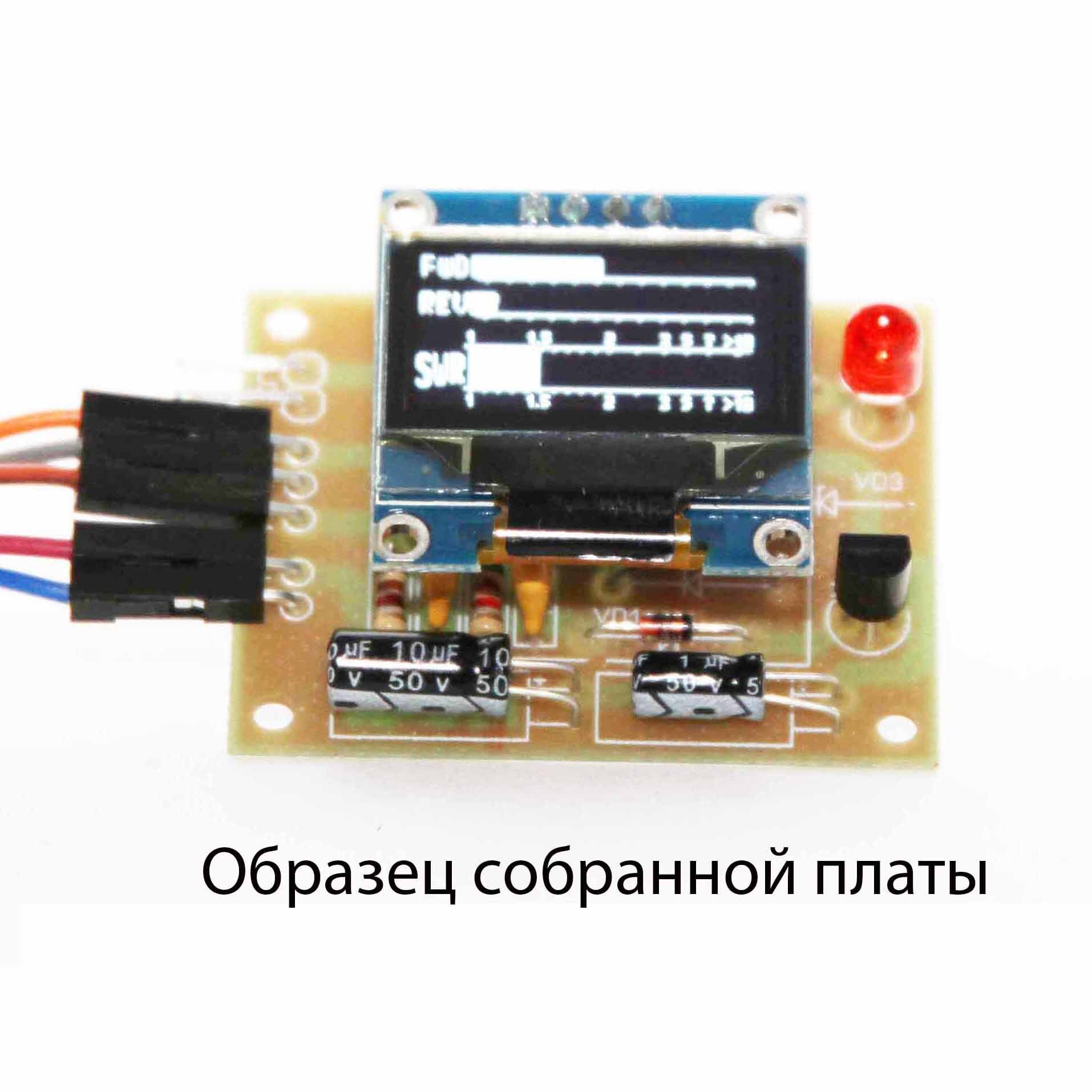

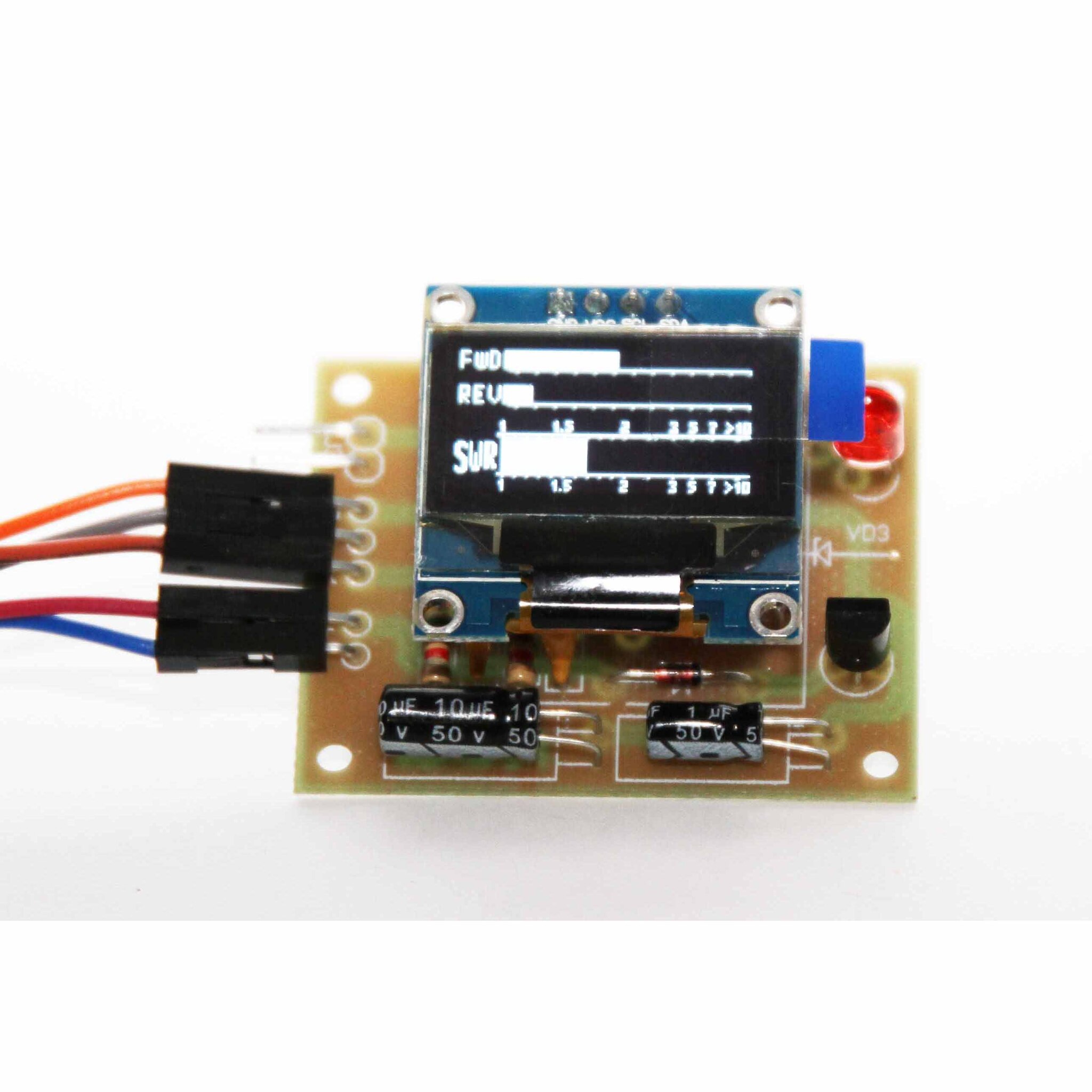

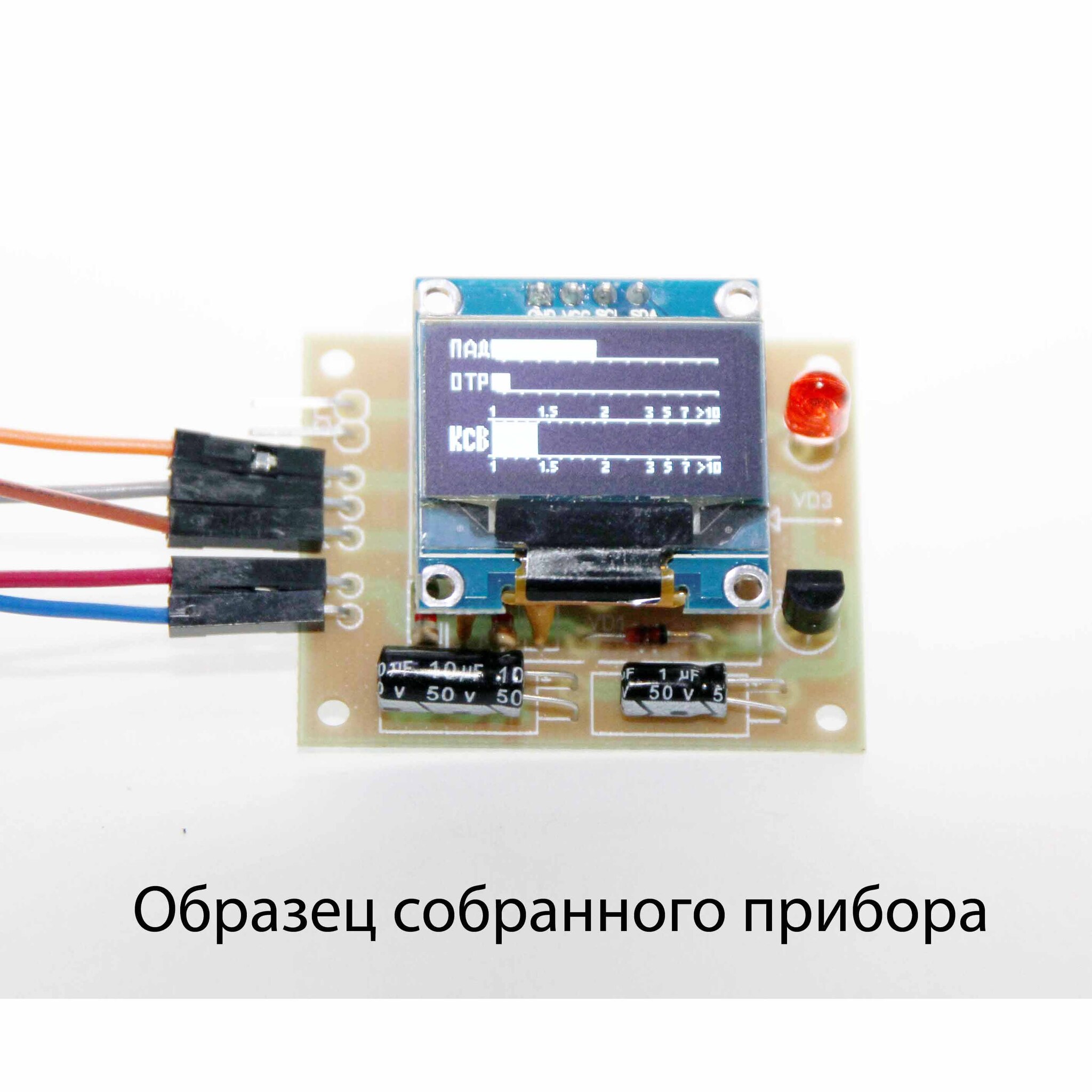

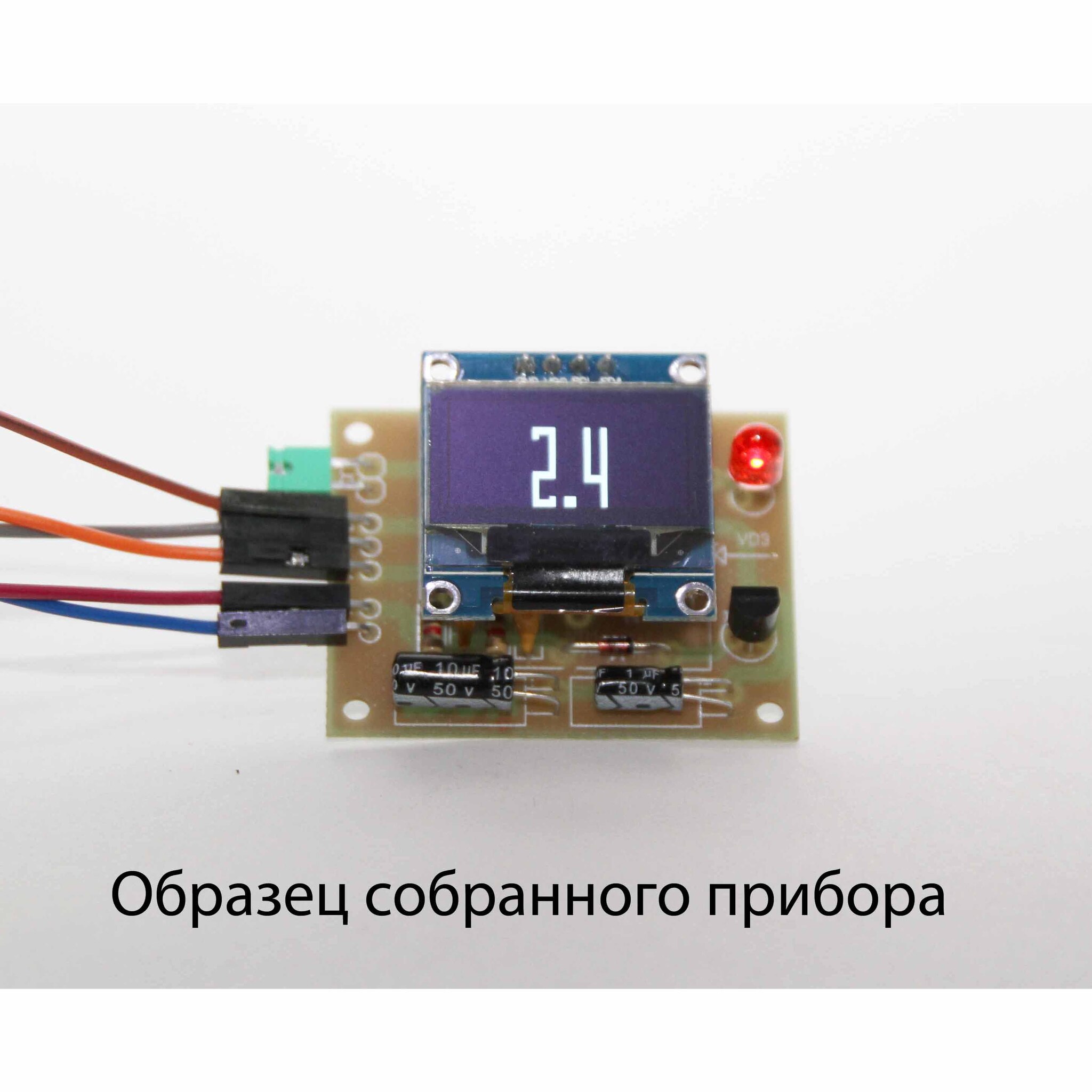

Программа работает в двух режимах: Графический режим: на экране отображаются уровни входных напряжений с измерительной линии, а также уровень КСВ с градуированной шкалой от 1 до 10. Цифровой режим: На экране отображается только текущее значение КСВ. Режимы переключаются с помощью установки перемычки на разъеме J3 или возможным подключением внешнего переключателя (на усмотрение пользователя). Входное напряжение с измерительной линии: 0..5В. Компактный экран 25 х 15 мм (видимая часть ЖКИ). Питание прибора 6-12В. Потребление около 10-15 мА.

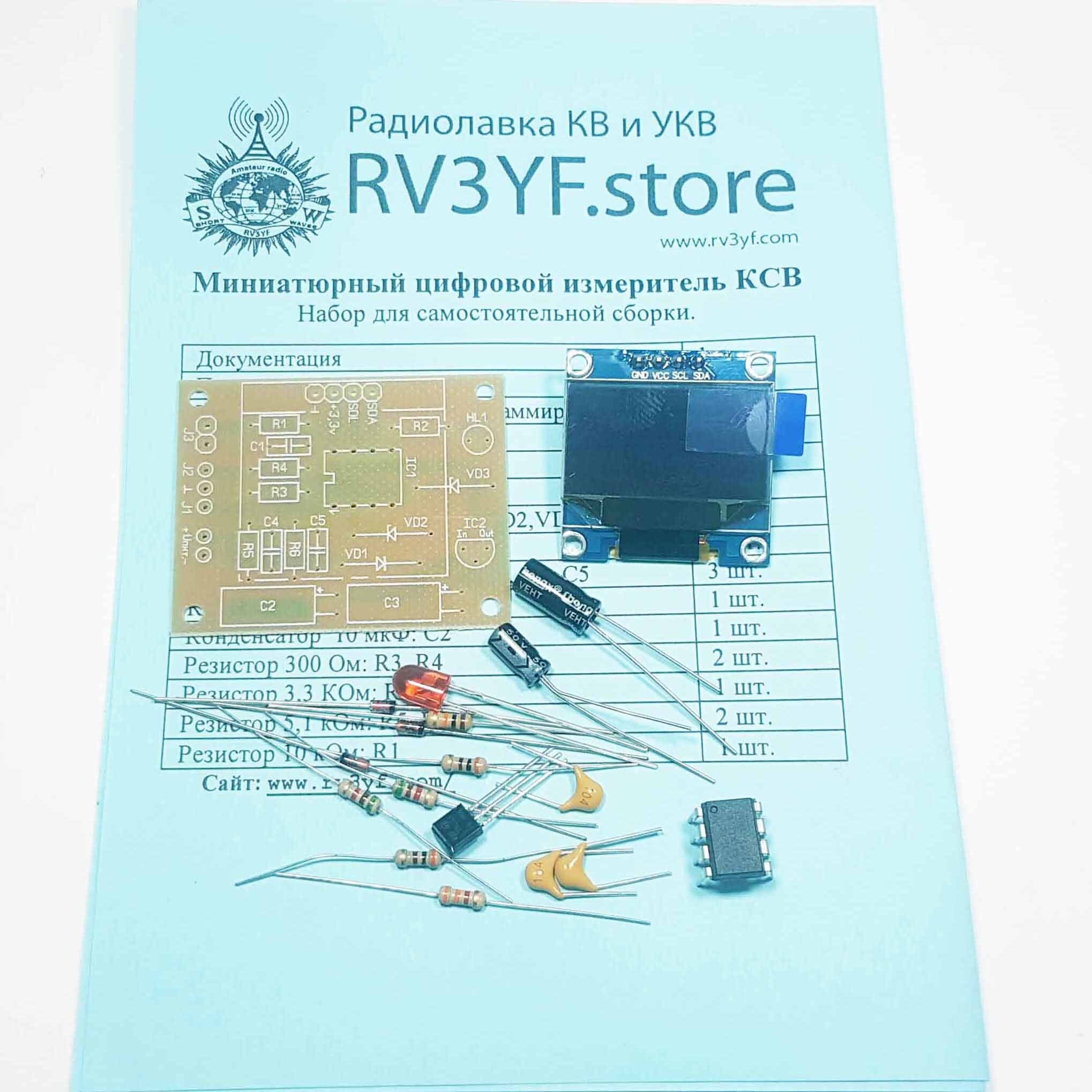

Состав набора: печатная плата, «прошитый» процессор, индикатор и все радиоэлементы необходимые для монтажа платы.
